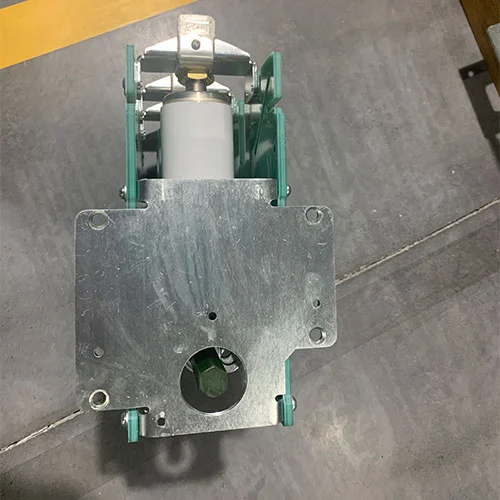

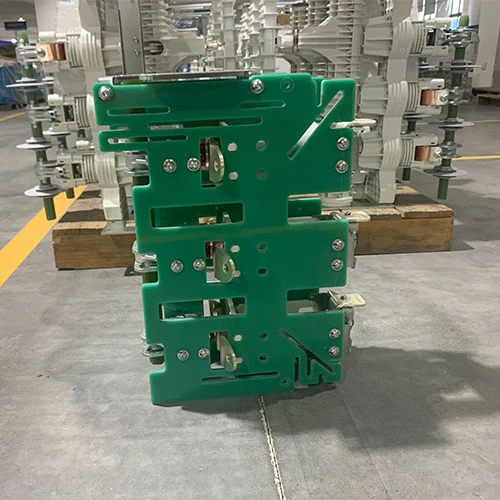

33-kV-Vakuum-Leistungsschalter mit Trennschalter
Als professioneller chinesischer Hersteller bietet Cotenele International Trade (Wenzhou) Co., Ltd. spezialisierte Lösungen für Mittel- bis Hochspannungsschaltanlagen. Das vorgestellte Produkt – der 33-kV-Vakuum-Leistungsschalter mit Trennschalter der Serie KDV-40.5/630-20 – wird häufig in umweltfreundlichen Mittelspannungsschaltanlagen, Ringleitungen und Stromverteilungssystemen eingesetzt. Diese integrierte Baugruppe kombiniert einen Vakuum-Leistungsschalter mit einem Trennschalter und bietet zahlreiche Vorteile wie einfache Installation und lange Lebensdauer.
Die umweltfreundliche Schaltanlage, bekannt als „grüne“ oder „SF₆-freie“ Schaltanlage, erfüllt diesen Bedarf an einer belastbaren und nachhaltigen elektrischen Infrastruktur, indem sie betriebliche Exzellenz mit Umweltverantwortung verbindet. Der 33-kV-Vakuum-Leistungsschalter mit Trennschalter der Serie KDV-40.5/630-20 integriert einen Vakuum-Leistungsschalter und -Trennschalter und bietet:
1. Einfache Installation und minimale Wartung
2. Lange Lebensdauer und hohe Zuverlässigkeit
3.Kompaktes und kostengünstiges Design
4.Umweltfreundliche SF₆-freie Lösung
Dieses Produkt erfüllt die chinesischen nationalen Standards für Hochspannungsgeräte und bietet robuste Kurzschluss- und mechanische Ausdauerleistung.
Hauptvorteile
VCB-Kurzzeitfestigkeit: 20 kA/4 s oder 25 kA/3 s
Mechanische Lebensdauer des VCB: 10.000 Betätigungen
Mechanische Lebensdauer des Trenn- und Erdungsschalters: 3.000 Betätigungen
Kurzzeitfestigkeit des Erdungsschalters: 20 kA/4 s.
Produktmodell
| KD | V | 40.5 | 630 | 20 |
| Unternehmen Code |
Vakuum-Leistungsschalter mit Mechanismus | Bewertet Stromspannung |
Bewertet aktuell |
Bewerteter Kurzzeitstrom |
Was ist ein Vakuum-Leistungsschalter?
Ein Vakuum-Leistungsschalter ist eine Schlüsselkomponente einer Mittelspannungsschaltanlage und dient dazu, den elektrischen Strom sicher zu unterbrechen, indem er den Lichtbogen in einer Hochvakuumumgebung löscht.
So funktioniert es:Tritt ein Fehler, beispielsweise ein Kurzschluss, auf, trennen sich die Kontakte im Inneren der versiegelten Vakuum-Schaltkammer. In der Vakuumumgebung fehlen Gasmoleküle, um den Lichtbogen aufrechtzuerhalten, sodass dieser fast augenblicklich erlischt.
Vorteile:
Hohe Zuverlässigkeit und lange Lebensdauer
Minimaler Wartungsaufwand
Ausgezeichnetes Ausschaltvermögen für Fehlerströme
Umweltfreundlich:Im Gegensatz zu herkömmlichen SF₆-Leistungsschaltern verwenden VCBs kein Schwefelhexafluorid, ein starkes Treibhausgas, was sie zu einer nachhaltigen Wahl für moderne Schaltanlagen macht.
Anwendung:VCBs werden häufig in luft- und gasisolierten Schaltanlagen für die Mittelspannungs-Stromverteilung eingesetzt, darunter Industrieanlagen, Umspannwerke, U-Bahn-Systeme und Projekte für erneuerbare Energien.
Was ist ein Lasttrennschalter?
Ein Lasttrennschalter ist eine Kernkomponente, die zur sicheren, sichtbaren Trennung eines Stromkreises in Mittelspannungsschaltanlagen dient.
Hauptfunktionen:
Unter normalen Bedingungen Nennlastströme führen und schließen/unterbrechen
Führen Sie unter Fehlerbedingungen für eine bestimmte Dauer Kurzschlussströme
Integration mit VCB:In Kombination mit einem Vakuum-Leistungsschalter isoliert der Trennschalter einen Abschnitt des Stromkreises physisch, nachdem der VCB den Strom unterbrochen hat, und sorgt so für eine sichere Isolationslücke für Wartungsarbeiten.
Vielseitigkeit:Der für luftisolierte und gasisolierte Schaltanlagen verfügbare Lasttrennschalter ist für den sicheren Betrieb, die Segmentierung und die Flexibilität des Stromnetzes unerlässlich.
Vorteile:Erhöht die Betriebssicherheit, ermöglicht die Wartung ohne Abschalten des gesamten Systems und unterstützt die umweltfreundliche Gestaltung von Schaltanlagen.
Anwendungen
Der 33-kV-Vakuum-Leistungsschalter mit Trennschalter wird in vielen Branchen eingesetzt:
| Anwendung | Beschreibung |
| Energieerzeugung und Umspannwerke | Schützt Generatoren, Transformatoren und Verteilungsleitungen |
| Industrieanlagen | Schützt Motoren und Produktionslinien |
| Kommerzielle Infrastruktur | Schützt Schaltanlagen in Krankenhäusern, Rechenzentren und Bürokomplexen |
| Erneuerbare Energie | Schaltanlagenschutz in Wind- und Solarparks |
| Eisenbahnelektrifizierung | Gewährleistet eine sichere Bahnstromversorgung |
Technische Parameter
| SN | Inhalt | Einheit | Technisch Porameter |
| 1 | Widerstand des Hauptstromkreises | uΩ | ≤60 |
| 2 | Über Reisen | mm | 2-3 |
| 3 | Abstand zwischen offenen Kontakten | mm | 11-12 |
| 4 | Kontakt-Bounce-Dauer beim Abschlussvorgang | MS | ≤2 |
| 5 | Durchschnittliche Öffnungsgeschwindigkeit | MS | 1-1.6 |
| 6 | Durchschnittliche Schließgeschwindigkeit | MS | 0,6-1,1 |
| 7 | Außerhalb der Gleichzeitigkeit der Kontaktöffnung | MS | ≤2 |
| 8 | Außerhalb der Gleichzeitigkeit des Kontaktschlusses | MS | ≤2 |

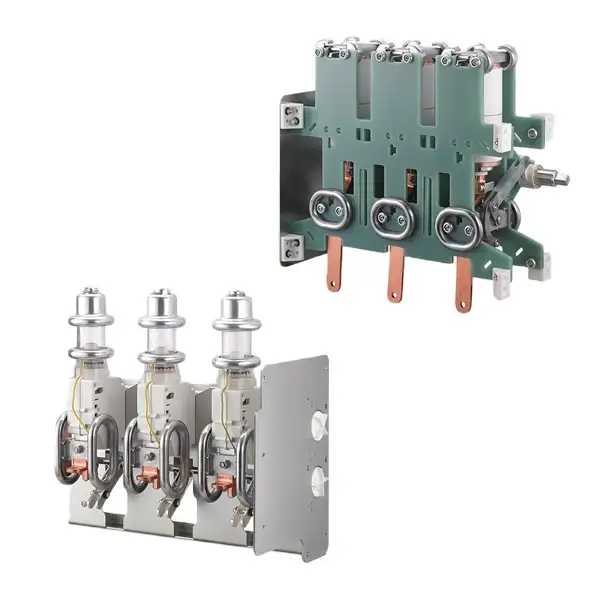

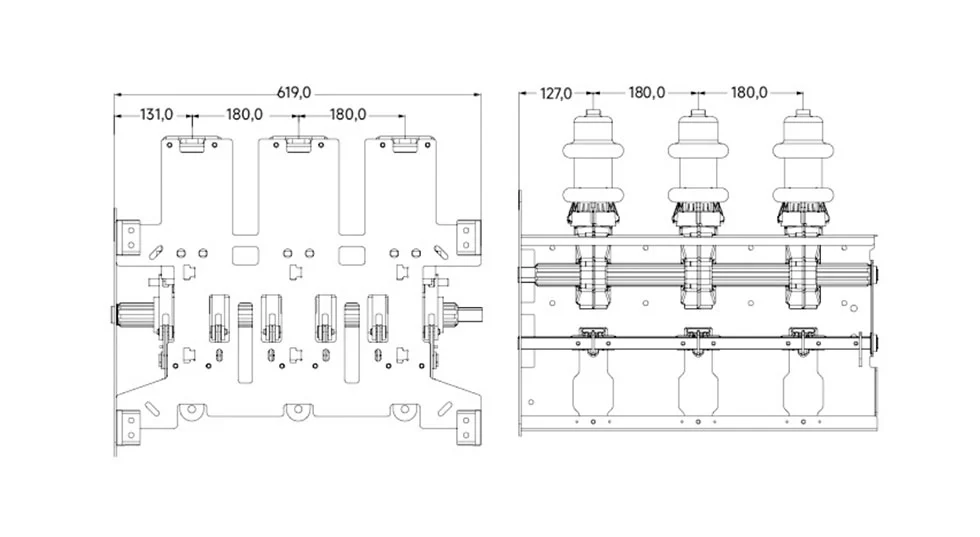

Aussehen und Dimension
FAQ
F1: Warum sind Vakuum-Leistungsschalter umweltfreundlicher als herkömmliche Leistungsschalter?
Der Hauptvorteil für die Umweltfreundlichkeit von Vakuum-Leistungsschaltern ist ihr Lichtbogenlöschmedium. Die Vakuum-Leistungsschalter arbeiten mit einem Hochvakuum, wodurch jegliches Risiko von SF₆-Emissionen ausgeschlossen ist. Die herkömmlichen Leistungsschalter verwenden jedoch SF₆-Gas, eine Substanz mit einem extrem hohen Treibhauspotenzial.
F2: Welches Gerät wird in einer integrierten Einheit beim Herunterfahren zuerst in Betrieb genommen?
A: Der Vakuum-Leistungsschalter arbeitet immer zuerst, um den Strom sicher zu unterbrechen, egal ob unter Last oder Fehlerbedingungen. Erst nachdem der VCB den Stromkreis geöffnet hat, sollte der Lasttrennschalter betätigt werden, um eine sichtbare physische Isolierung zu gewährleisten.
F3: Kann ein Lasttrennschalter einen Fehlerstrom unterbrechen?
A: Nein. Ein Lasttrennschalter ist nicht dafür ausgelegt, Fehlerströme zu unterbrechen. Seine Aufgabe besteht darin, einen stromlosen Stromkreis zu isolieren. Die Fehlerunterbrechung muss immer durch den dafür vorgesehenen Leistungsschalter erfolgen.
F4: Was sind die Hauptvorteile der Verwendung eines VCB bei häufig wechselnden Anwendungen?
A: Die Vakuum-Leistungsschalter haben eine ausgezeichnete elektrische und mechanische Lebensdauer. Ihre Vakuumlichtbogenunterbrechung führt zu minimaler Kontakterosion, sodass sie häufige Schaltvorgänge – wie sie bei Industrie- oder Kondensatorschaltaufgaben üblich sind – mit hoher Zuverlässigkeit und minimalem Wartungsaufwand bewältigen können.
F5: Was ist der Unterschied zwischen luftisolierten und gasisolierten Trennschaltern?
A: Die luftisolierten Trennschalter verwenden Luft als Isoliermedium und werden häufig in verschiedenen umweltfreundlichen Mittelspannungs-Innenschaltanlagen und Ringleitungen verwendet. Gasisolierte Trennschalter verwenden üblicherweise ein Gas wie SF₆ als Isoliermedium, sind in einer abgedichteten Kammer montiert und haben eine sehr kompakte Größe.
F6: Wie funktioniert der Vakuumunterbrecher in einem VCB?
A: Wenn sich Kontakte trennen, entsteht ein Lichtbogen aus ionisiertem Metalldampf. Im Vakuum kondensiert dieser Dampf schnell wieder auf den Kontaktflächen, da keine Gasmoleküle vorhanden sind, die den Lichtbogen aufrechterhalten könnten. Dies führt zu einem extrem schnellen Erlöschen des Lichtbogens, normalerweise innerhalb des ersten Stromnulldurchgangs.
F7: Sind diese kombinierten Lösungen für Smart-Grid-Anwendungen geeignet?
A: Absolut. Moderne VCBs und motorbetriebene Trennschalter können mit Sensoren und intelligenten elektronischen Geräten ausgestattet werden.
Diese elektronischen Geräte können ferngesteuert, zustandsüberwacht und nahtlos in automatisierte Smart-Grid-Systeme integriert werden. Diese Funktionen können die Stabilität und Verwaltung des Stromnetzes verbessern.
F8: Welche wichtigen Spezifikationen sollte ich bei der Auswahl eines 33-kV-Vakuum-Leistungsschalters mit Trennschalter für ein Projekt überprüfen?
A: Zu den kritischen Parametern gehören die Nennspannung und der Nennstrom des Systems, die Kurzschlussunterbrechungskapazität des VCB, die mechanische Lebensdauer (Anzahl der Betätigungen) beider Geräte, die Art des Betätigungsmechanismus (Feder, Motor) und das erforderliche Isoliermedium (Luft oder Gas), damit der Trennschalter die Umwelt- und Weltraumziele erfüllt.

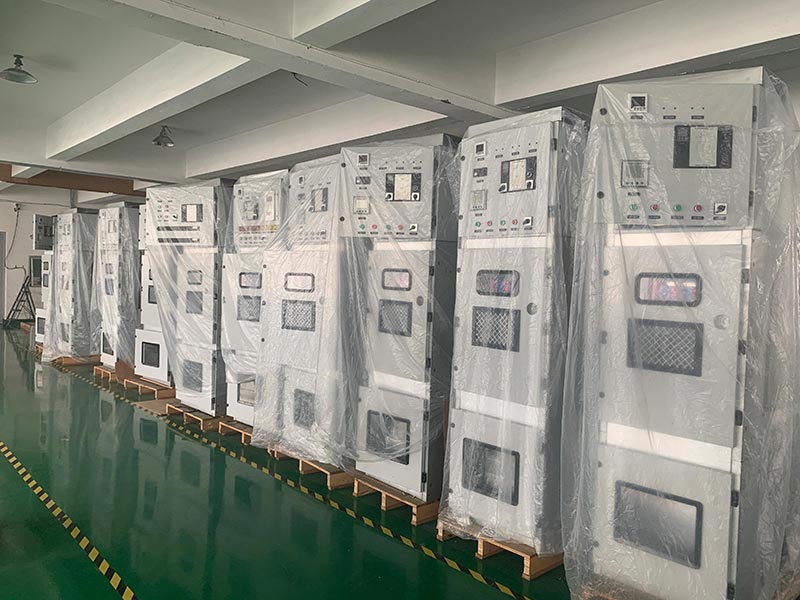

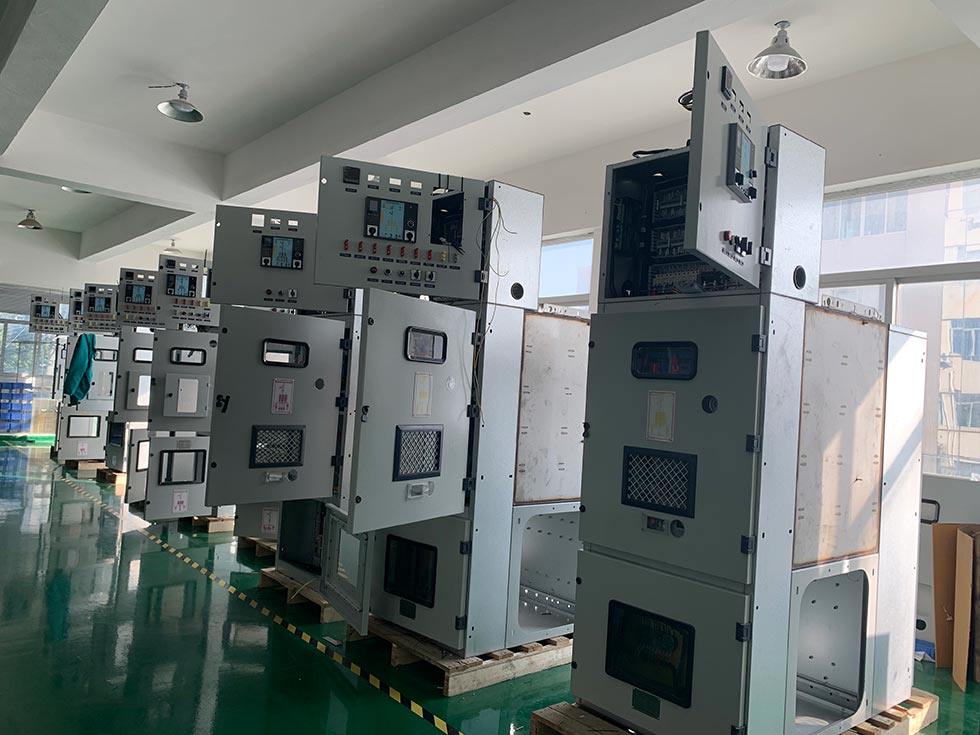

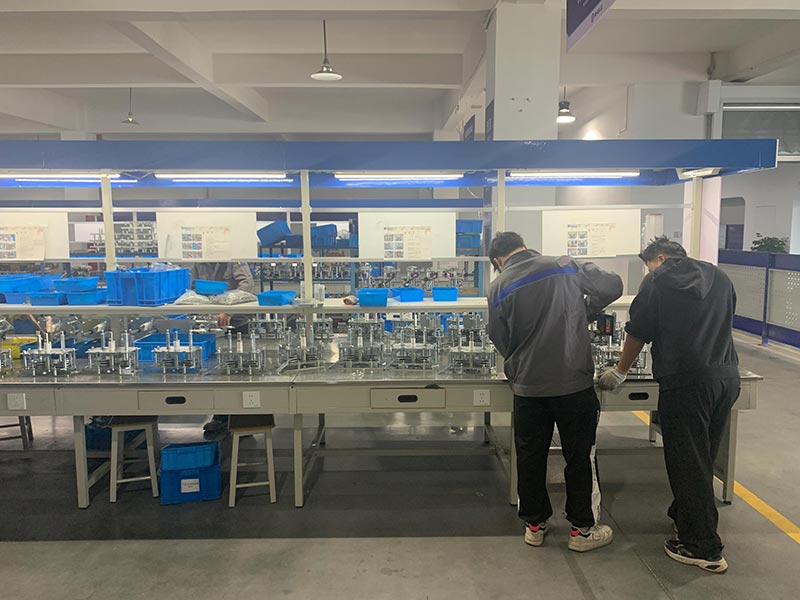

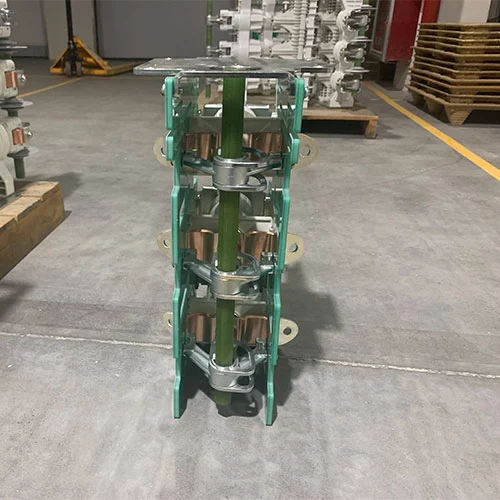

Produktionswerkstatt

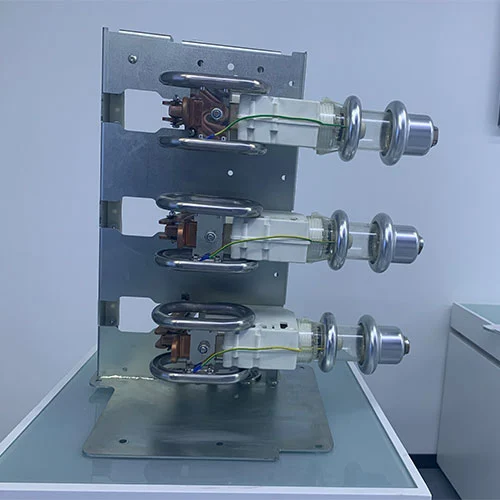

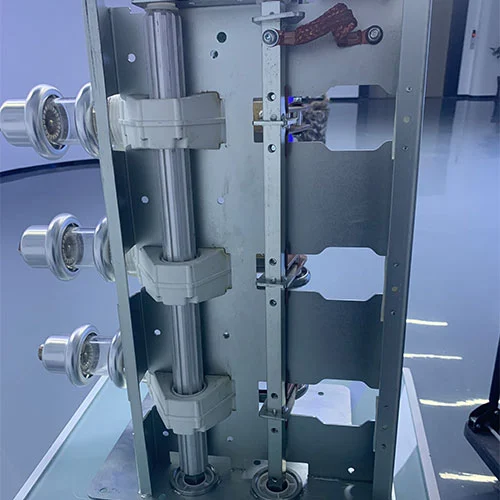

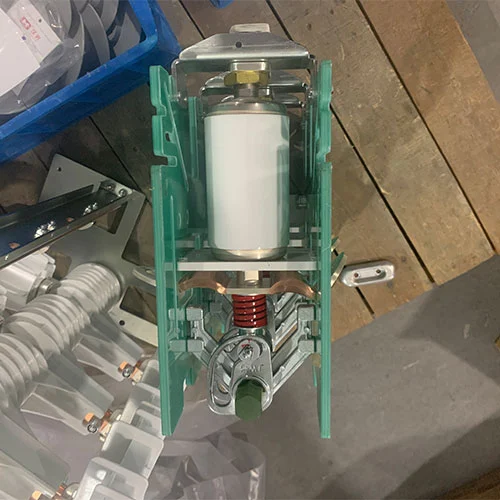

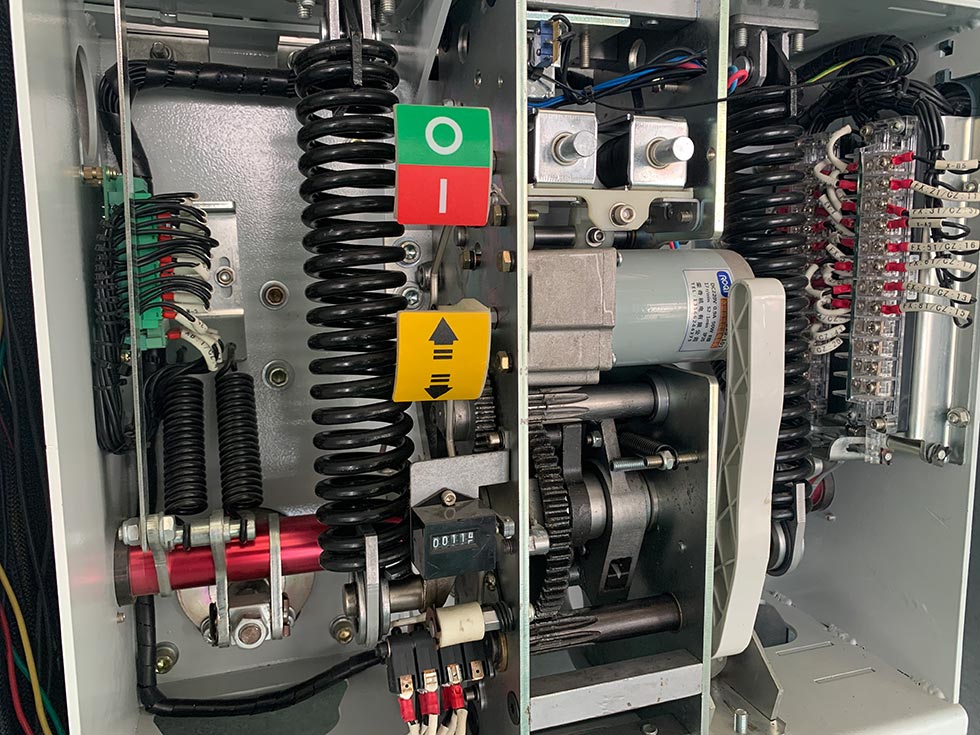

Produktshow
