Hersteller hochwertiger Ring-Hauptgeräte für zuverlässige Stromverteilung
Eine Ring-Haupteinheit ist eine Art vonMittelspannungsschaltanlageWird in Stromverteilungsnetzen verwendet. Dabei handelt es sich um einen kompakten, werkseitig zusammengebauten, metallgekapselten Satz von Schaltanlagenkomponenten (z. B. Lasttrennschalter, Sicherungen und Sammelschienen), der typischerweise bei Nennspannungen von 10 kV bis 40,5 kV eingesetzt wird.
Ringleitungsgeräte können je nach Isoliermedium in gasisolierte RMUs und umweltfreundliche RMUs unterteilt werden. Gasisolierte RMUs verwenden typischerweise SF₆ als Isolier- und Lichtbogenlöschmedium, während umweltfreundliche RMUs umweltfreundliche Gase wie trockene Luft, N₂ oder andere grüne Gasmischungen sowie Vakuumunterbrechungstechnologie verwenden. Es gibt auch eine Art feststoffisolierter RMU, bei der im Allgemeinen Epoxidharz als Isolationsmaterial verwendet wird.
Ringleitungsgeräte können je nach Isoliermedium in gasisolierte RMUs und umweltfreundliche RMUs unterteilt werden. Gasisolierte RMUs verwenden typischerweise SF₆ als Isolier- und Lichtbogenlöschmedium, während umweltfreundliche RMUs umweltfreundliche Gase wie trockene Luft, N₂ oder andere grüne Gasmischungen sowie Vakuumunterbrechungstechnologie verwenden. Es gibt auch eine Art feststoffisolierter RMU, bei der im Allgemeinen Epoxidharz als Isolationsmaterial verwendet wird.
- View as
Fest isolierte Mittelspannungs-Ringhaupteinheit
Cotenele engagiert sich seit vielen Jahren für Innovation, Forschung und Entwicklung neuer Produkte und Technologien, und die festisolierte Mittelspannungs-Ringleitung ist eines unserer neu entwickelten neuen Produkte. Die festisolierte Mittelspannungs-Ringleitung stellt eine wichtige Richtung in der Entwicklung intelligenter und integrierter Technologie für Mittelspannungsschaltanlagen dar. Es bietet die Hauptvorteile umweltfreundlicher Dämmstoffe und eine höhere Zuverlässigkeit. Nach kontinuierlicher Überwindung von Material- und Prozessherausforderungen entwickelt es sich nach und nach in vielen wichtigen Anwendungsszenarien zur idealen Wahl.
Umweltfreundliche 36-KV-Ringhaupteinheit
Als wichtiger RMU-Hersteller und -Exporteur in China liefert Cotenele seit vielen Jahren eine große Anzahl umweltfreundlicher 36-kV-Ringleitungsprodukte für Verteilungssysteme in Europa und Südamerika. Diese umweltfreundlichen, gasisolierten Ringleitungen werden häufig in städtischen Verteilungsnetzen, industriellen und kommerziellen Anwendungen, beim Bau von Verkehrsinfrastrukturen und in anderen Bereichen eingesetzt. Das wesentliche Merkmal dieser Art von Ringleitungen besteht darin, dass sie kein SF6 enthalten und trockene Luft oder Stickstoff als Isoliergas verwenden, was sich positiv auf den Umweltschutz auswirkt.
24KV SF6-freie, umweltfreundliche Schaltanlage
Cotenele ist ein großer Hersteller von 24KV SF6-freien umweltfreundlichen Schaltanlagen in China. Das wichtigste Merkmal umweltfreundlicher 24kV-Schaltanlagen ist, dass diese Mittelspannungsschaltanlage oder Ringleitungsanlage nicht mehr SF₆ (Schwefelhexafluorid), ein traditionelles Treibhausgas, als Isoliermedium verwendet. Stattdessen werden umweltfreundliche Gase wie trockene Luft und Stickstoff (N₂) oder feste Isoliermaterialien zur Isolierung eingesetzt. Die umweltfreundliche 24-KV-RMU-SF6-freie Schaltanlage entspricht den relevanten internationalen Normen wie der IEC-Reihe 62271, der EU-F-Gas-Verordnung (EU) 2024/573, der IEEE/ANSI-Reihe C37.20 und den UL/NEMA-Normen.
Umweltfreundliche gasisolierte 12-KV-Schaltanlage
Cotenele ist ein großer Hersteller und Exporteur von Schaltanlagen in China, und unsere umweltfreundliche gasisolierte 12-KV-Schaltanlage hat bei Anwendern auf dem europäischen und südamerikanischen Markt große Anerkennung gefunden. Diese umweltfreundliche gasisolierte Schaltanlage verwendet trockene Niederdruckluft und Stickstoff sowie andere umweltfreundliche Gase als Isoliermedium und wird häufig in industriellen und zivilen Ringnetzverteilungssystemen wie kleinen Sekundärverteilungsstationen, Umspannwerken von Industrie- und Bergbauunternehmen, städtischen Wohngebieten, Flughäfen, Eisenbahnen und anderen verwendet Orte.

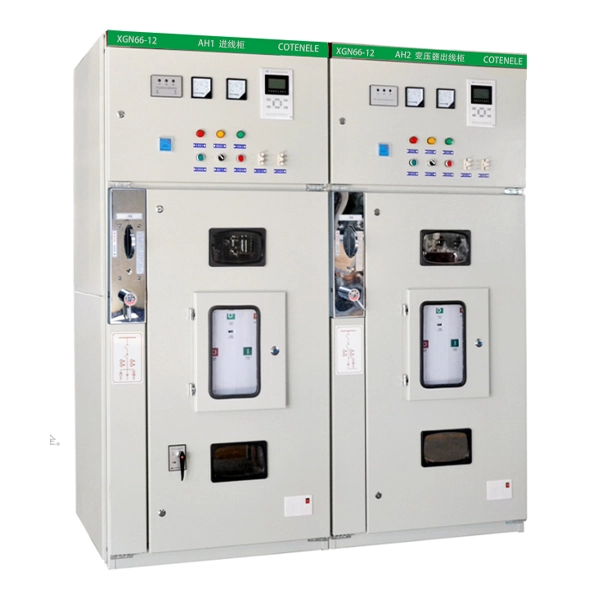

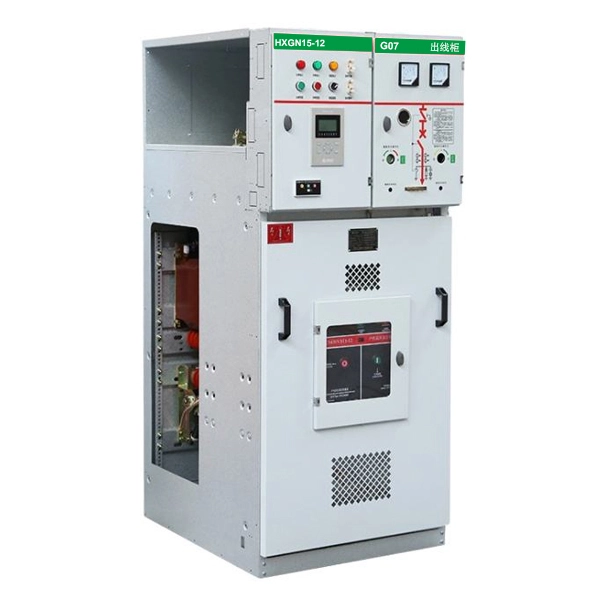

11KV RMU Mittelspannungs-Ringhaupteinheit MV-Schaltanlage
Cotenele ist ein großer Hersteller und Lieferant von Mittelspannungs-Ringleitungsgeräten und deren internen Kernkomponenten in China. Unsere Mittelspannungs-RMUs werden hauptsächlich in Regionen wie Europa und den Nahen Osten exportiert. Die 11-kV-RMU-Mittelspannungs-Ringleitungs-MV-Schaltanlage der Serie Es wird häufig zur Stromverteilung, Stromkreissteuerung und zum Schutz in Anwendungen wie Umspannwerken, Industrieanlagen, Hochhäusern, Wohnanlagen und auf Sockeln montierten Transformatoren eingesetzt.
33KV RMU MV gasisolierte Ringhauptschaltanlage
Cotenele ist einer der Hauptlieferanten der gasisolierten MV-Ringhauptschaltanlage der Serie HXGN-40.5 mit 33 kV RMU für die State Grid Corporation of China. Unsere Ringleitungsprodukte werden nicht nur im Inland verkauft, sondern auch in mehrere Länder und Regionen in Afrika, Europa und dem Nahen Osten exportiert. Das 35-kV-Mittelspannungs-Ringhauptgerät der Serie HXGN-40.5 ist ein dreiphasiges 50-Hz-Wechselstrom-Mittelspannungsverteilungsgerät für den Innenbereich. Es zeichnet sich durch sichere Verwendung, Klimaunabhängigkeit, einfache Installation, minimale Wartung und kompakte Größe aus und eignet sich für den Einbau in kastenförmige Umspannwerke.
Was ist eine Ring-Haupteinheit?
Eine Ring Main Unit (RMU) ist eine Gruppe von Mittelspannungsschaltanlagen, die in Verteilungsnetzen verwendet werden. Es integriert Schlüsselkomponenten wie Lastschalter und Sicherungen in ein Metall- oder Nichtmetallgehäuse.
Es ist nach seiner häufigen Anwendung in ringförmigen Verteilungsnetzen benannt, die eine hohe Zuverlässigkeit der Stromversorgung gewährleisten. In einer solchen Ringkonfiguration bilden die Verteilungsleitungen einen geschlossenen Kreislauf, der die Stromversorgung aus beiden Richtungen ermöglicht.
Wenn in einem Abschnitt der Leitung ein Fehler auftritt, kann der fehlerhafte Abschnitt schnell isoliert und die Stromversorgung auf der gegenüberliegenden Seite wiederhergestellt werden, wodurch die Ausfallreichweite minimiert wird.
RMU-Isolierungstypen
- SF₆-gasisolierter Typ (hervorragende Leistung, aber hohe Treibhauswirkung, immer noch weit verbreitet)
- Feststoffisolierter Typ (umweltfreundlich und sicher, ersetzt schrittweise SF₆)
- Luftisolierter Typ (geringere Kosten, aber größere Größe)
- Umweltfreundliche gasisolierte Ausführung (zukünftiger Entwicklungstrend)
RMUs werden häufig in städtischen Verteilungsnetzen, Gewerbegebäuden, Industrie- und Bergbauunternehmen, Infrastrukturprojekten und Systemen für erneuerbare Energien eingesetzt.
Interne Kernkomponenten
- Lasttrennschalter (zum Ein- und Ausschalten des Laststroms)
- Sicherung (zur Unterbrechung des Fehlerstroms)
- Erdungsschalter (zur Wartungssicherheit)
Warum wird es Ringnetzwerk genannt?
In herkömmlichen Stromverteilungssystemen wird der Strom in einer sternförmigen Struktur von einer einzigen Umspannstation geliefert. Wenn ein Fehler auftritt, kommt es bei nachgeschalteten Benutzern zu Ausfällen.
Ein Ringnetzwerk verbindet mehrere RMU-Schränke zu einem geschlossenen Kreislauf. Im Normalbetrieb läuft das System im Open-Loop-Zustand, sodass eine Stromversorgung aus beiden Richtungen möglich ist, ohne dass es zu einem Kurzschluss kommt.
Wenn ein Fehler auftritt, wird der fehlerhafte Abschnitt isoliert und der normalerweise offene Punkt geschlossen, um die Stromversorgung aus der entgegengesetzten Richtung wiederherzustellen, was die Zuverlässigkeit und Flexibilität verbessert.
Konstruktion und Schlüsselkomponenten
Lasttrennschalter (C-Einheit)
Kann normalen Laststrom sicher ein- und ausschalten, Kurzschlussströme jedoch nicht unterbrechen.
Sicherung (F-Einheit)
Kombiniert mit Lasttrennschalter zum Schutz des Transformators. Im Fehlerfall löst die Sicherung aus und löst den Schalter aus.
Leistungsschalter (V-Einheit)
Verwendet Vakuum-Leistungsschalter, um Fehlerströme zu unterbrechen. Wird normalerweise für Eingangsstromkreise und kritische Lasten verwendet.
Vollständig isoliertes und versiegeltes Design
Moderne RMUs verwenden SF₆-Gas oder umweltfreundliche Gase in einer geschlossenen Tankstruktur. Dies gewährleistet ein kompaktes Design, hohe Zuverlässigkeit und Beständigkeit gegen Staub, Feuchtigkeit und Verschmutzung.
Hauptanwendungsgebiete
- Wohnanlagen
- Gewerbebauten
- Städtische Vertriebsnetze
- Industrieparks und Fabriken
Klassifizierung von Ringhaupteinheiten
Durch Isoliermedium
- SF₆-gasisolierter Typ
- Feststoffisolierter Typ
- Luftisolierter Typ
- Umweltfreundliche gasisolierte Ausführung
| Typ | Isoliermedium | Hauptmerkmale | Umwelthinweis |
| SF₆-isolierte RMU | Schwefelhexafluorid (SF₆) | Kompakt, vollständig abgedichtet, unempfindlich gegenüber Umwelteinflüssen, lange Wartungsintervalle. | SF₆ hat ein hohes Treibhauspotenzial; Versorgungsunternehmen stellen auf Alternativen um. |
| Umweltfreundliche gasisolierte RMU | Natürliche Gase oder Gase mit niedrigem Treibhauspotenzial (trockene Luft, Stickstoff, Fluornitril/Fluorketon-Gemische) | Gleiche kompakte Stellfläche wie SF₆-Einheiten, deutlich geringere Umweltbelastung | Wird oft als „grünes Gas“ oder „umweltfreundliches“ RMU bezeichnet. |
| Luftisolierte RMU (AIR) | Umgebungsluft | Größere Stellfläche, geringere Vorabkosten, einfache visuelle Inspektion. | Wird normalerweise in Innenräumen verwendet, wo der Platz nicht kritisch ist. |
| Feststoffisolierte RMU | Feste dielektrische Materialien (z. B. Epoxidharz) | Keine Treibhausgase, vollständig gegen Feuchtigkeit und Verschmutzung abgedichtet, kompakt, minimaler Wartungsaufwand. | Wird oft in die Kategorie „umweltfreundlich“ eingestuft. |
Nach Funktionseinheit
- C-Einheit: Lasttrennschaltereinheit
- F-Einheit: Schalter-Sicherungs-Kombinationseinheit
- V-Einheit: Vakuum-Leistungsschaltereinheit
- G-Einheit: Sektionalisator oder Isolationseinheit
| Einheitentyp | Kernkomponenten | Funktion |
| C-Einheit | Leistungsschalter | Erzeugt, leitet und unterbricht sowohl normale Lastströme als auch Kurzschlussströme. Wird für den Abzweigschutz verwendet, wenn häufige Fehlerunterbrechungen erforderlich sind. |
| F-Einheit | Lasttrennschalter + Sicherungskombination | Der Lasttrennschalter verarbeitet normale Lastströme; die Sicherung sorgt für Kurzschlussschutz. Wird häufig für Transformator-Einspeiseeinheiten verwendet. |
| V-Einheit | Vakuum-Leistungsschalter | Ähnlich wie C, aber speziell mit Vakuum-Schaltkammern. Geeignet für Anwendungen, die eine schnelle und zuverlässige Fehlerbeseitigung erfordern. |
| G-Einheit | Trennschalter (Isolator) | Bietet sichtbare Isolierung und Erdung, kann jedoch den Laststrom oder Fehlerstrom nicht unterbrechen. Wird als Eingangs-/Ausgangs-Trennstelle oder zur Aufteilung verwendet. |
| SL/S-Einheit | Lasttrennschalter (Standalone) | Ermöglicht und unterbricht normale Lastströme, enthält jedoch keine Sicherung. Wird für Ring-In-/Ring-Out-Einheiten in einer Schleife verwendet. |
RMU im Vergleich zu metallverkleideten Schaltanlagen
Metallgekapselte Schaltanlagen verfügen über vollständig getrennte Fächer für Sammelschiene, Leistungsschalter und Kabelabschnitte und bieten so eine hohe Sicherheit und Sichtbarkeit der Isolationspunkte.
RMUs hingegen sind kompakte, vollständig abgedichtete Systeme, die für Verteilungsnetze entwickelt wurden, die Zuverlässigkeit, geringen Platzbedarf und minimale Wartung erfordern.
| Besonderheit | Ring-Haupteinheit (RMU) | Metallgekapselte Schaltanlage (z. B. KYN) |
| Fußabdruck | Kompakt; Breite typischerweise 300–600 mm | Größer; Breite typischerweise 800–1000 mm |
| Isolierung | Meist gasisoliert (SF₆oder Alternativen) in versiegelten Tanks | Größtenteils luftisoliert mit sichtbaren Stromschienen |
| Primärschalter | Lasttrennschalter + Sicherungen (überwiegend) | Vakuum-Leistungsschalter (überwiegend) |
| Kosten | Aufgrund der Einfachheit und Kompaktheit niedriger | Höher, mit erweitertem Schutz |
| Typische Rolle | Sekundärverteilung, Ringnetze, kompakte Umspannwerke | Primärverteilung, Umspannwerkszuleitungen, Direktstart großer Motoren |
Warum Cotenele wählen?
Cotenele ist ein wichtiger Partner der State Grid Corporation of China. Wir betreiben eine eigene Fabrik mit einer Fläche von über 30.000 Quadratmetern.
Unser Produktspektrum umfasst gasisolierte Schaltanlagen, umweltfreundliche Schaltanlagen und Ringkabelanlagen mit Nennspannungen von 12 kV bis 40,5 kV.
Alle internen Komponenten werden im eigenen Haus hergestellt. Wir sind nach ISO9001, ISO14001 und ISO18001 zertifiziert.
Unsere Produkte werden häufig in der Energie-, Eisenbahn-, Petrochemie- und Kommunalbauindustrie eingesetzt. Unser Hauptsitz befindet sich in der Stadt Liushi, Stadt Yueqing, Wenzhou, bekannt als die „elektrische Hauptstadt“ Chinas.
Eine Ring Main Unit ist eine kompakte und äußerst zuverlässige Mittelspannungs-Schaltanlagenlösung. Es ermöglicht den Betrieb eines ringförmigen Netzwerks und verbessert so die Zuverlässigkeit der Stromversorgung und die Betriebsflexibilität.
Die moderne RMU-Technologie entwickelt sich weiter in Richtung:
- SF₆-freie umweltfreundliche Dämmsysteme
- Integration mit digitalen Überwachungs- und Fernsteuerungssystemen
