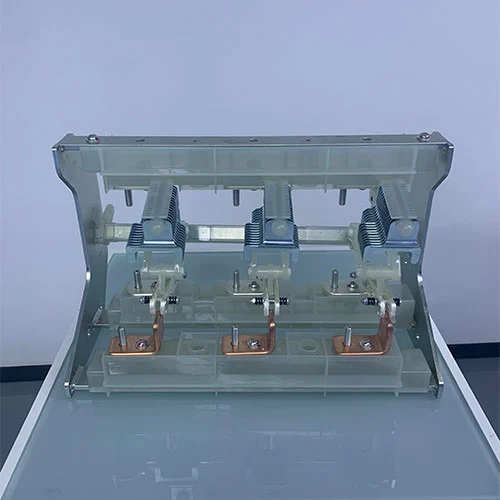

11-KV-Lasttrennschalter für Mittelspannungs-Ringhaupteinheit

Der 11-kV-Lasttrennschalter für Mittelspannungs-Ringleitungen ist eine Kernkomponente zur sicheren Steuerung des elektrischen Energieflusses. Es befindet sich zwischen dem Trennschalter und dem Leistungsschalter und eignet sich ideal für Lasttrennringnetze vom Typ C und kann mit Mittelspannungssicherungen in Ringnetzen vom Typ F verwendet werden, um zuverlässigen Schutz und Betrieb zu gewährleisten.

Dieser Schalter unterstützt Systeme von 6 kV bis 40,5 kV und ist für industrielle, kommunale, erneuerbare Energie- und kommerzielle Verteilungsnetze geeignet.

Modell und Bedeutungen

Produktanwendungen

Der 11-KV-Lasttrennschalter für Mittelspannungs-Ringhauptgeräte ist die Kernkomponente in Ringhauptgeräten. Diese Einheiten wie HXGN15-12, HXGN15-40.5 werden häufig in sekundären Stromverteilungssystemen eingesetzt. Zu den Hauptanwendungen der Ringleitungseinheit gehören:

Transformatorschutz:Verteiltransformatoren (typischerweise bis zu 1250/1600 kVA) auf kompakte und wirtschaftliche Weise schalten und schützen.

Kabelschleifenschaltung:Erstellen und verwalten Sie eine kreisförmige Netzwerkverbindung, die Kabelsegmente für Wartungszwecke isoliert, ohne die Stromversorgung der gesamten Schleife zu unterbrechen.

Industrielle und kommerzielle Energiezentren:Dient als Hauptschalt- und Schutzpunkt für Stromeingänge in Fabriken, Wohnkomplexen und Gewerbegebäuden.

Produkteigenschaften

Lasttrennschalter zeichnen sich durch eine Reihe unterschiedlicher Design- und Funktionsmerkmale aus:

Handhabung des Laststroms

Verfügt über ein spezielles Lichtbogenlöschsystem (das auf Luft, Gas, Vakuum oder SF6 basieren kann), das das sichere Schließen und Öffnen normaler Lastströme und spezifizierter Überlastströme ermöglicht.

Mangel an Kurzschlussausschaltvermögen

Von Natur aus darauf ausgelegt, Kurzschlussfehlerströme nicht zu unterbrechen. Diese wichtige Funktion wird durch eine zugehörige Sicherung erreicht.

Sichtbare Bruchisolierung

Die Konstruktion des Lasttrennschalters weist in geöffneter Position eine sichtbare und eindeutige Isolationslücke auf, die die Sicherheit des Wartungspersonals gewährleisten kann, das am nachgeschalteten Stromkreis arbeitet.

Verschiedene Lichtbogenlöschmedien

Um den unterschiedlichen Umgebungsanforderungen und Leistungsanforderungen gerecht zu werden, kann der Lasttrennschalter mit verschiedenen Technologien ausgestattet sein, z. B. vom Luft- oder Puffertyp, der Druckluft zum Löschen des Lichtbogens verwendet, und vom Vakuumtyp, der einen Vakuumunterbrecher für eine hervorragende Lichtbogenlöschung in einer abgedichteten Kammer verwendet.

SF6-Gastyp

Verwendet Schwefelhexafluoridgas für hervorragende Isolier- und Lichtbogenlöscheigenschaften.

Kompaktes und integriertes Design:Seine Struktur ermöglicht einen geringen Platzbedarf, insbesondere wenn er mit Sicherungen zu einer einzigen Funktionseinheit innerhalb eines RMU-Gehäuses kombiniert wird.

Produktvorteile

In Mittelspannungs-Ringleitungen (RMS) werden Lasttrennschalter typischerweise in Kombination mit Sicherungen verwendet. In dieser typischen Anwendung bietet der 11-kV-Lasttrennschalter für Mittelspannungs-Ringleitungen erhebliche Vorteile gegenüber der Verwendung von Leistungsschaltern:

Erhebliche wirtschaftliche Effizienz

Die Kombination „Lastschalter + Sicherung“ ist eine äußerst kostengünstige Lösung für den Schutz von Standard-Verteilungstransformatoren. Ihre Herstellungs- und Installationskosten sind deutlich niedriger als die einer RMU auf Leistungsschalterbasis und sie können erhebliche Einsparungen bei den Projektbudgets ermöglichen, ohne Kompromisse bei der Grundfunktionalität einzugehen.

Überlegene Schutzeigenschaften

Die Geschwindigkeit des Eingreifens ist entscheidend, um den Fall eines internen Transformatorfehlers, wie z. B. eines Tankbruchs, zu verhindern. Eine Mittelspannungssicherung kann einen Fehler innerhalb der ersten 10 Millisekunden beheben, was oft schneller ist als die Auslösezeit eines Leistungsschalters (normalerweise etwa 60 ms). Diese Reaktionsgeschwindigkeit verbessert den Schutz des Transformators. Darüber hinaus vereinfacht diese Kombination aus Lasttrennschalter und Sicherung die Koordination in Ringnetzwerken, und die Koordination von Leistungsschaltern kann schwierig zu erreichen sein.

Technische Parameter

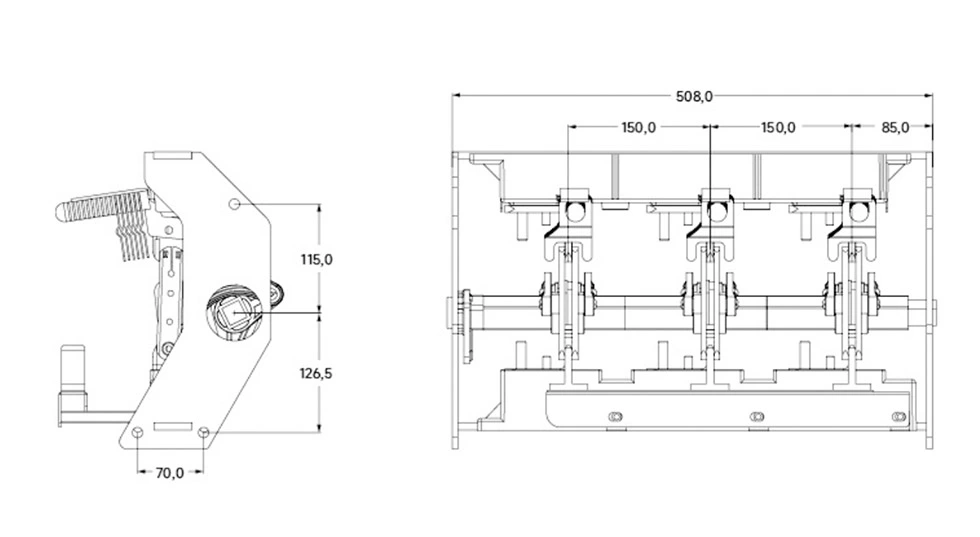

Aussehen und Dimension

Unser After-Sales-Service-Engagement

1. Technischer Support und kostenlose Schulung

Wir bieten Fern-Online-Videoanleitungen und kostenlose Schulungen für Ihr technisches Personal. Sämtliche Wartungsarbeiten sind im ersten Betriebsjahr kostenlos. Nach einem Jahr bleiben kostenpflichtige Wartungsleistungen verfügbar.

2. Schnelle Reaktion

Ihre Anliegen sind uns wichtig. Wir werden innerhalb einer Stunde per E-Mail oder Telefon antworten, um sicherzustellen, dass Ihre Bedürfnisse umgehend bearbeitet werden.

3. Lebenslange Beratung

Wir bieten fortlaufende Beratungsdienste für die gesamte Lebensdauer Ihrer Ausrüstung an. Unser Team ist jederzeit bereit, Ihre Fragen zu beantworten.

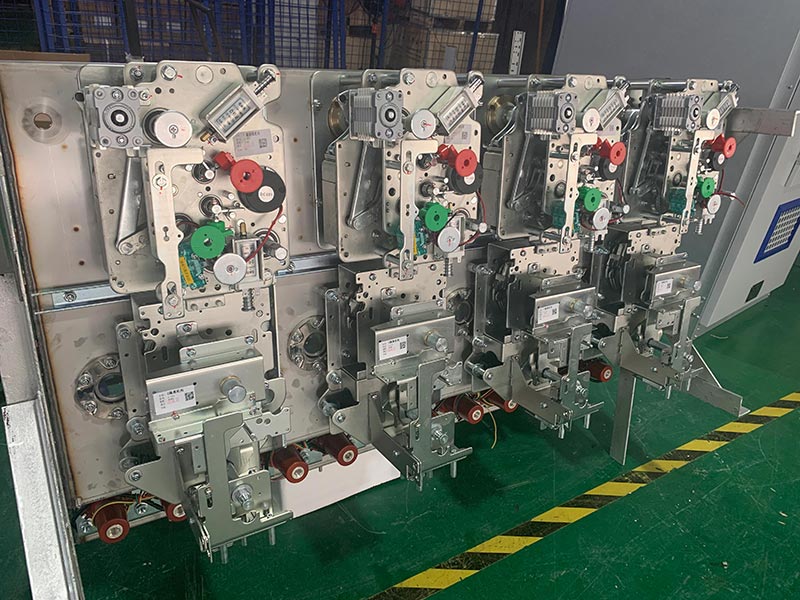

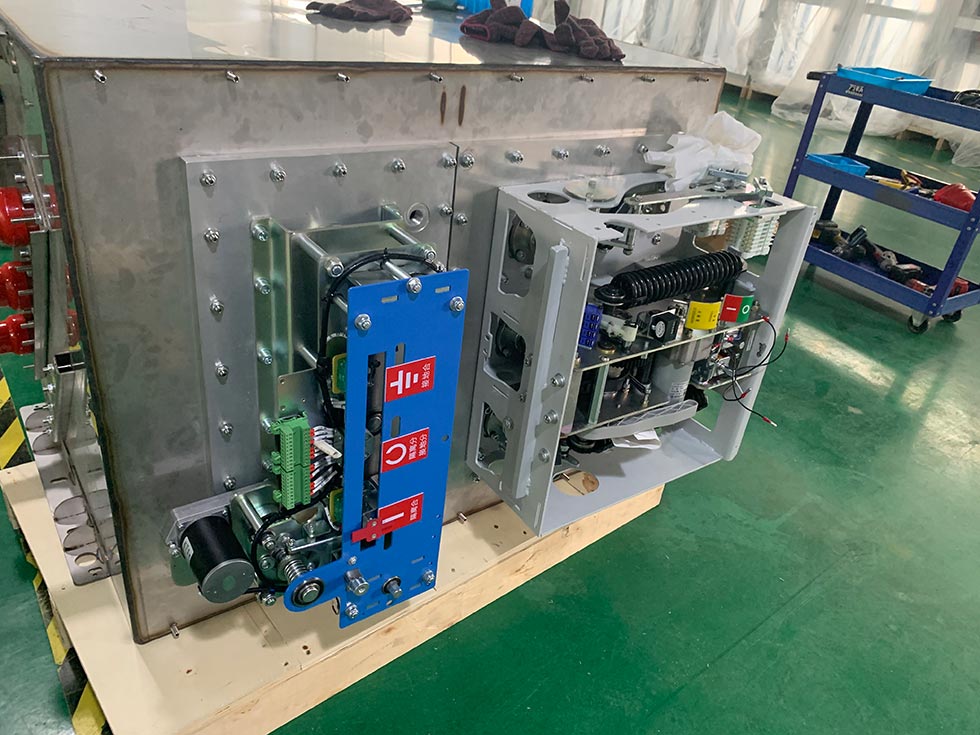

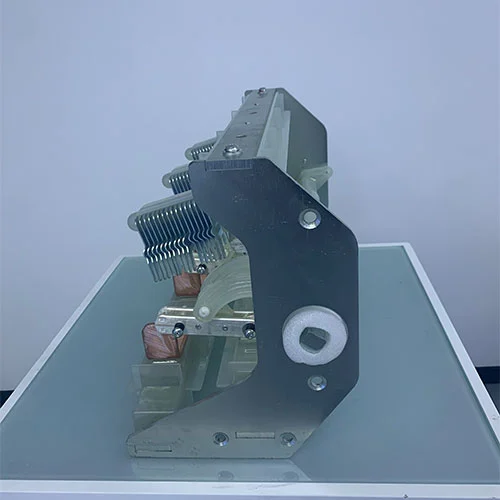

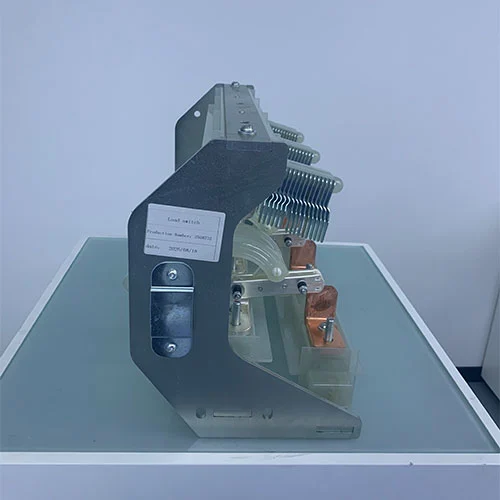

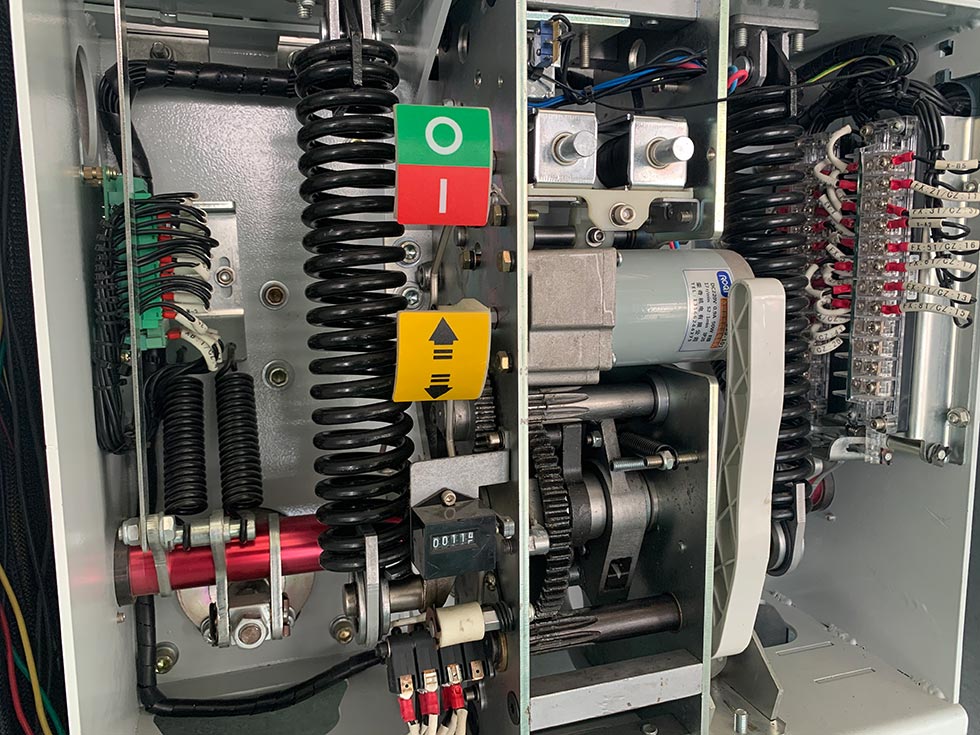

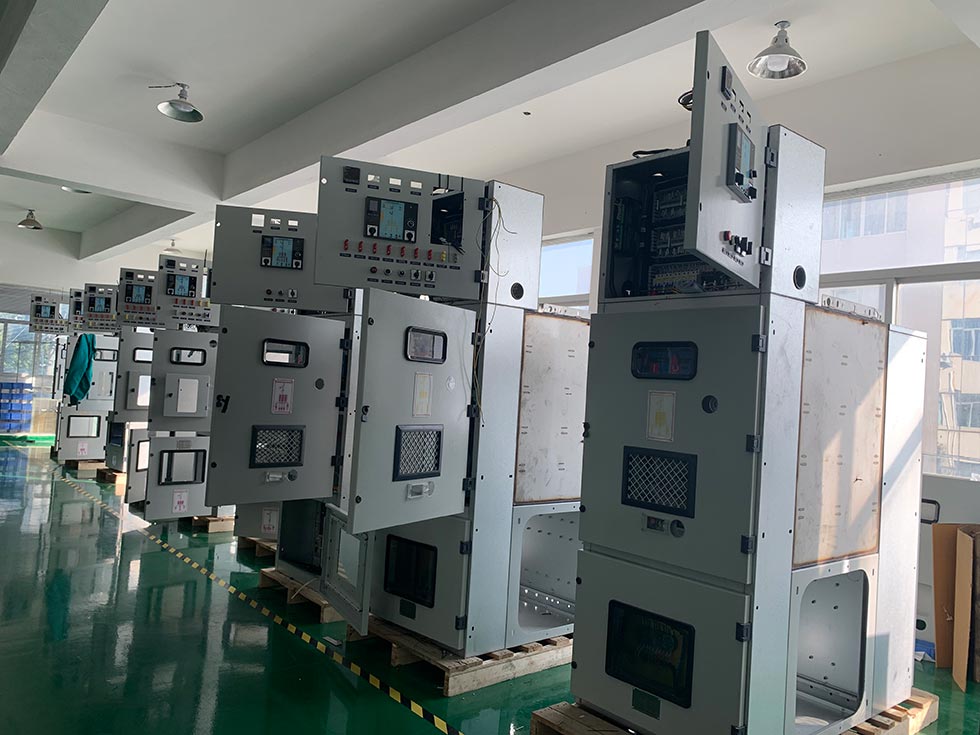

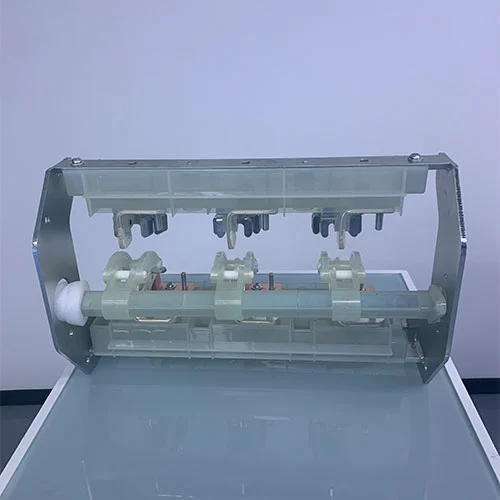

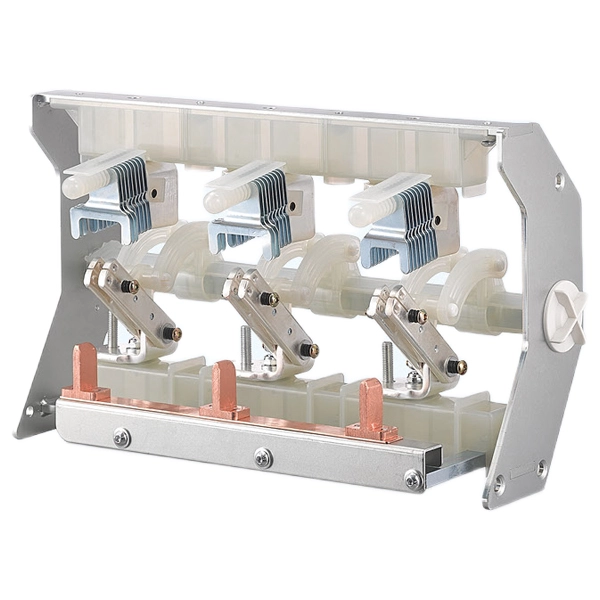

Produktshow
