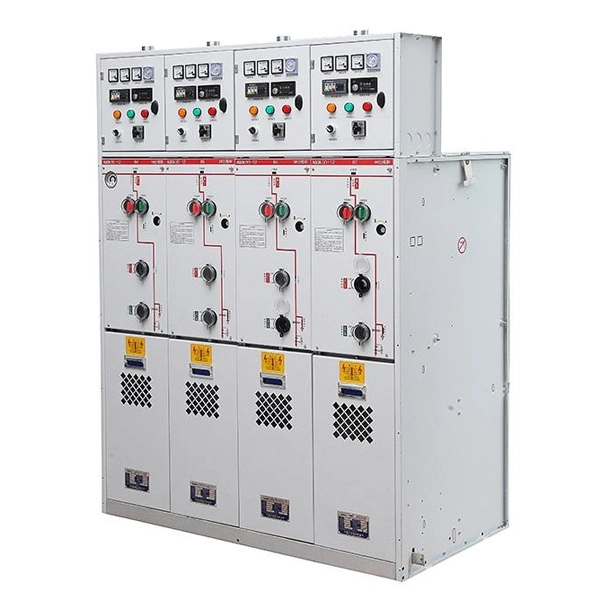

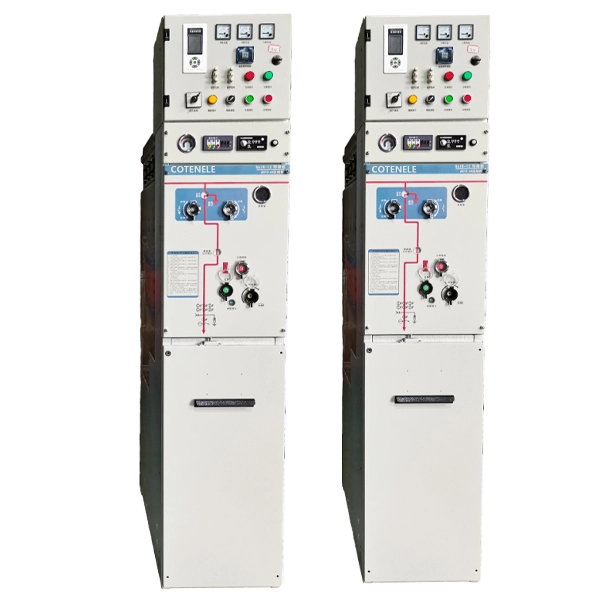

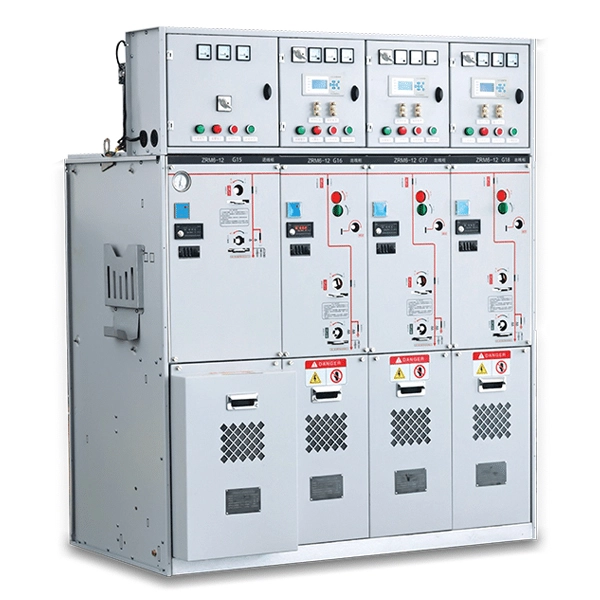

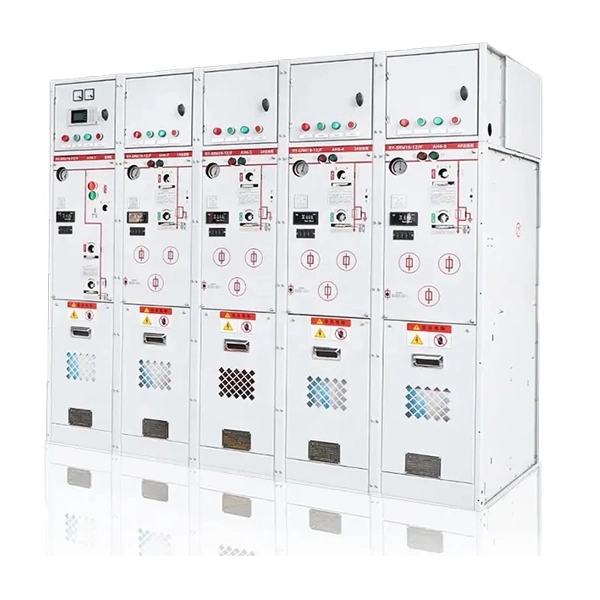

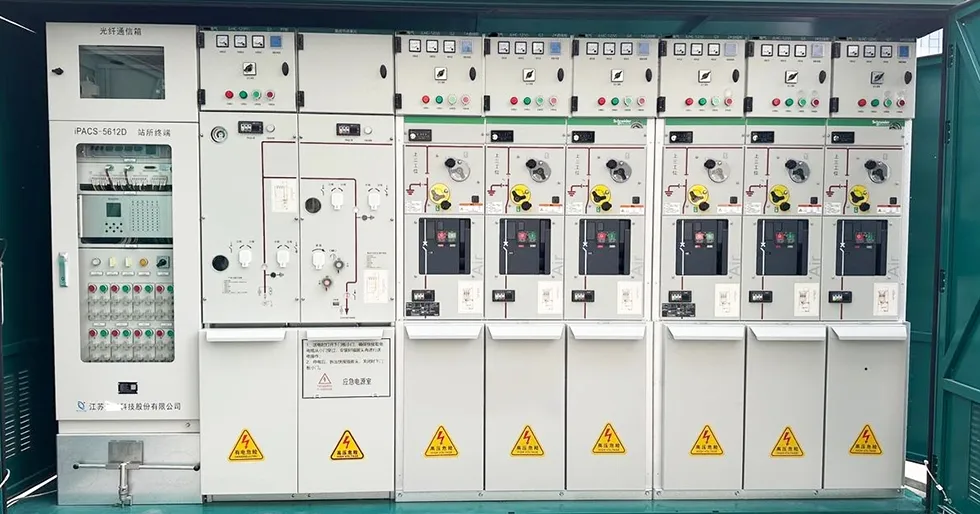

11-kV-Mittelspannungs-Gasisolierte Schaltanlage
Cotenele ist einer der größten Hersteller von Stromverteilungsgeräten in China. Zu unseren Produkten gehören Niederspannungs- und Mittelspannungsschaltanlagen, Ringleitungen und deren interne Kernkomponenten. Die gasisolierten 11-KV-Mittelspannungsschaltanlagen haben eine kompakte Struktur, sind robust und langlebig und bieten eine sichere und stabile Leistung. Weit verbreitet in der städtischen Stromverteilung, Gewerbegebäuden, Wind- und Solarkraftwerken sowie Industriestandorten mit begrenztem Platzangebot.
Die gasisolierten Schaltanlagen sind eines der Schlüsselprodukte von Cotenele. Die 11-KV-Mittelspannungs-Gasisolierte Schaltanlage ist eine kompakte, metallgekapselte Mittelspannungs-Stromverteilungslösung, bei der alle stromführenden Komponenten, einschließlich Leistungsschalter, Trennschalter und Sammelschienen, in einem gasdichten, mit Isoliergas gefüllten Edelstahltank versiegelt sind. Dieses vollständig versiegelte Design bietet hervorragenden Schutz vor Umwelteinflüssen wie Feuchtigkeit, Salznebel, Staub und kleinen Tieren und stellt sicher, dass C-GIS auch unter rauen Bedingungen zuverlässig funktioniert.
C-GIS wird häufig in städtischen Stromverteilungsnetzen, Hochhäusern, unterirdischen Umspannwerken, Windparks, Solaranlagen und Industrieanlagen eingesetzt, wo der Platz begrenzt und Zuverlässigkeit von entscheidender Bedeutung ist. Seine Kombination aus Kompaktheit, Robustheit und niedrigen Lebenszykluskosten macht es zur bevorzugten Wahl für Mittelspannungsverteilungssysteme.
Die C-GIS-Produkte von Cotenele entsprechen den folgenden wichtigen nationalen und internationalen Standards:
GB/T 11022
GB 3906
IEC 62271-200
IEC 62271-100
Die technischen Parameter der gasisolierten Schaltanlage
| Parameterkategorie | Parametername | Wert | Bemerkungen |
| Grundlegende Elektrik | Nennspannung | 12 KV | |
| Nennfrequenz | 50/60 Hz | Optional | |
| Nennstrom | 630~3150 A | Bis zu 4000A für Sonderausführungen | |
| Isolationsniveau | 1 Minute Spannungsfestigkeit bei Netzfrequenz (Phase-zu-Phase & zu Erde) |
42 KV | Isolierende Unterbrechung: 48 kV |
| Blitzstoßfestigkeitsspannung (Phase- zu Phase und zu Erde) |
75 KV | Isolierende Unterbrechung: 85 kV | |
| Spannungsfestigkeit des Hilfsstromkreises Stromspannung |
2 KV | Steuer- und Hilfsstromkreise | |
| Schaltfähigkeit | Nenn-Kurzschluss-Ausschaltstrom | 25/31,5/40 KA | Leistungsschalter |
| Bemessungskurzzeitstromfestigkeit / Dauer |
20~40 KA/3~4s | ||
| Bewerteter Spitzenstrom | 50~100 KA | Dynamische Stabilität | |
| Bewerteter Kurzschlussstrom | 50~100 KA | ||
| Bemessungsübertragungsstrom (Schalter-Sicherung). Kombination) |
1750 n. Chr | ||
| Mechanik und Abdichtung | Mechanische Lebensdauer (Leistungsschalter) | ≥10.000 Betätigungen | Vakuumtyp |
| Mechanische Lebensdauer (Lastschalter) | ≥5.000 Betätigungen | SF₆Puffer oder Vakuum | |
| Mechanische Lebensdauer (Trennschalter/Erdung). Schalten) |
≥3.000 Operationen | Dreistellungsschalter | |
| SF₆Gas-Nenndruck (Manometer bei 20℃) | 0,02 bis 0,05 MPa | ||
| Jährliche SF₆Gas-Leckagerate | ≤0,01 % ~ 0,1 % | Branchenführend: ≤ 0,01 % | |
| Schutz und Sicherheit | Schutzart des Gasraums | IP67 | Staubdicht, vorübergehendes Eintauchen |
| Gehäuseschutzklasse | IP4X/IP41 | Schutz gegen >1mm Feststoffe | |
| Störlichtbogenfestigkeit | 31,5 KA/0,5~1s | ||
| Umweltfreundlich Bedingungen |
Umgebungstemperatur | -25℃~+40℃ | Größeres Sortiment auf Anfrage |
| Höhe | ≤3000 m | Leistungsreduzierung über 1000 m | |
| Relative Luftfeuchtigkeit | Tagesdurchschnitt ≤ 95 % | Monatlicher Durchschnitt ≤ 90 % | |
| Typische Abmessungen | Breite × Tiefe × Höhe | ~375~600×750~1400×1300~2500 mm | Variiert je nach aktueller Bewertung |
Was ist das Prinzip der gasisolierten Schaltanlage?
Das Hauptfunktionsprinzip der gasisolierten 11-KV-Mittelspannungsschaltanlagen und Ringkabelanlagen besteht darin, spannungsführende Teile physisch von der Außenumgebung zu isolieren.
Funktionsprinzip: Die stromführenden Teile von gasisolierten Schaltanlagen oder Ringkabelanlagen wie Leistungsschalter, Trennschalter und Sammelschienen sind in einem gasdichten Gaskasten aus Edelstahl versiegelt, der mit unter Druck stehendem Isoliergas gefüllt ist, das herkömmliche Luft als Isoliermedium ersetzt und die Ausrüstung unempfindlich gegenüber Umwelteinflüssen macht.
Isolierung und Lichtbogenlöschung: Das Isoliergas im Gaskasten (z. B. SF₆, N₂, trockene Luft) sorgt für eine hervorragende Isolierung. Beim Öffnen des Stromkreises entsteht ein Lichtbogen, der von einem Vakuumschalter effizient gelöscht wird, um eine sichere Trennung zu gewährleisten.
Schlüsselkomponenten: Eine typische C-GIS-Einheit besteht hauptsächlich aus dem Gastank, Schaltelementen (Vakuum-Leistungsschalter, Trennschalter usw.), einem Antriebsmechanismus sowie einem Niederspannungs-Steuerfach und einem Kabelfach.
Welche Vorteile bieten gasisolierte Schaltanlagen bzw. Ringkabelanlagen?
Im Vergleich zu herkömmlichen luftisolierten Schaltanlagen bieten gasisolierte 11-KV-Mittelspannungsschaltanlagen viele wesentliche Vorteile.
Erstens hat das unter Druck stehende Isoliergas eine Durchschlagsfestigkeit, die zwei- bis dreimal so hoch ist wie die von Luft. Mit dieser Art von Gasen wie SF₆, N₂ und trockener Luft kann die Isolationsleistung erheblich verbessert werden. Bei höheren Spannungspegeln ist dieser Vorteil stärker ausgeprägt, was zu einer kompakteren Größe führt und uns dabei hilft, kleinere, platzsparende Geräte zu entwickeln.
Zweitens kann das unter Druck stehende Gas neben der hervorragenden Isolationsleistung auch die Fähigkeit zum Lichtbogenlöschen verbessern, wodurch die Leistung beim Unterbrechen des Stromkreises verbessert wird.
Drittens ermöglicht die vollständig versiegelte und luftdichte Struktur der Schaltanlage selbst, äußeren schädlichen Umwelteinflüssen wie Kondensation, Verschmutzung, kleinen Tieren und chemischen Schadstoffen zu widerstehen. Daher kann es in rauen oder anspruchsvollen Umgebungen zuverlässig betrieben werden. Im Jahr 2002 kam es in der Elbe in Deutschland zu einer großen Überschwemmung, doch die überschwemmten aufblasbaren Schaltanlagen konnten den Betrieb schnell wieder aufnehmen und demonstrierten die zuverlässige und sichere Betriebsfähigkeit von gasisolierten Schaltschränken in rauen Umgebungen.
Im Vergleich zum herkömmlichen AIS weist C-GIS in mehreren Dimensionen erhebliche Vorteile auf, weist jedoch auch einige Einschränkungen auf
Welche Produktvorteile bietet die Schaltanlage KYN61-40.5?
| Aspekt | C-GIS | AIS |
| Größe und Platzbedarf | Kompakt: Ungefähr ein Drittel des Volumens von AIS, wodurch die Stellfläche der Umspannstation erheblich gespart wird. | Groß: Erfordert erheblichen Platz für Phase-zu-Phase- und Phase-zu-Erde-Abstände. |
| Umweltfreundlich Anpassungsfähigkeit |
Hervorragend: Vollständig versiegelt, hohe Schutzart, beständig gegen Kondensation, Verschmutzung, Salznebel und Kleintiere. Ideal für raue Umgebungen (im Freien, an der Küste, in großen Höhen). | Schlecht: Offene Struktur, anfällig gegenüber Umgebungsbedingungen; anfällig für Kondensationsfehler in feuchten Bereichen. |
| Wartungskosten | Sehr niedrig: Kernkomponenten sind wartungsfrei, was den manuellen Inspektions- und Wartungsaufwand erheblich reduziert und die Lebenszykluskosten senkt. | Höher: Erfordert regelmäßige Reinigung, Inspektion und Wartung. |
| Sicherheit | Sehr hoch: Stromführende Teile vollständig umschlossen, wodurch das Risiko eines Stromschlags für den Bediener verringert wird; hohe Betriebssicherheit. | Mäßig: Spannung führende Teile liegen frei und stellen gewisse Sicherheitsrisiken dar. |
| Umweltfreundlich Freundlichkeit |
Im Trend: Herkömmliches SF₆ hat ein hohes Treibhauspotenzial, aber neue umweltfreundliche Gase (trockene Luft, N₂) werden immer beliebter und ermöglichen „grüne“ Netze. | Besser: Keine Treibhausgasemissionen. |
| Erstinvestition | Höher: Komplexe Technologie und hohe Fertigungspräzision führen zu höheren Beschaffungskosten als AIS. | Unten: Ausgereifte Technologie, relativ erschwinglich. |
| Wartung Bequemlichkeit |
Unbequem: Interne Komponenten sind nicht sichtbar; interne Fehler sind schwerer zu lokalisieren und zu reparieren, was zu längeren Ausfallzeiten führt. | Praktisch: Komponenten sichtbar, Fehler leicht zu lokalisieren und auszutauschen. |

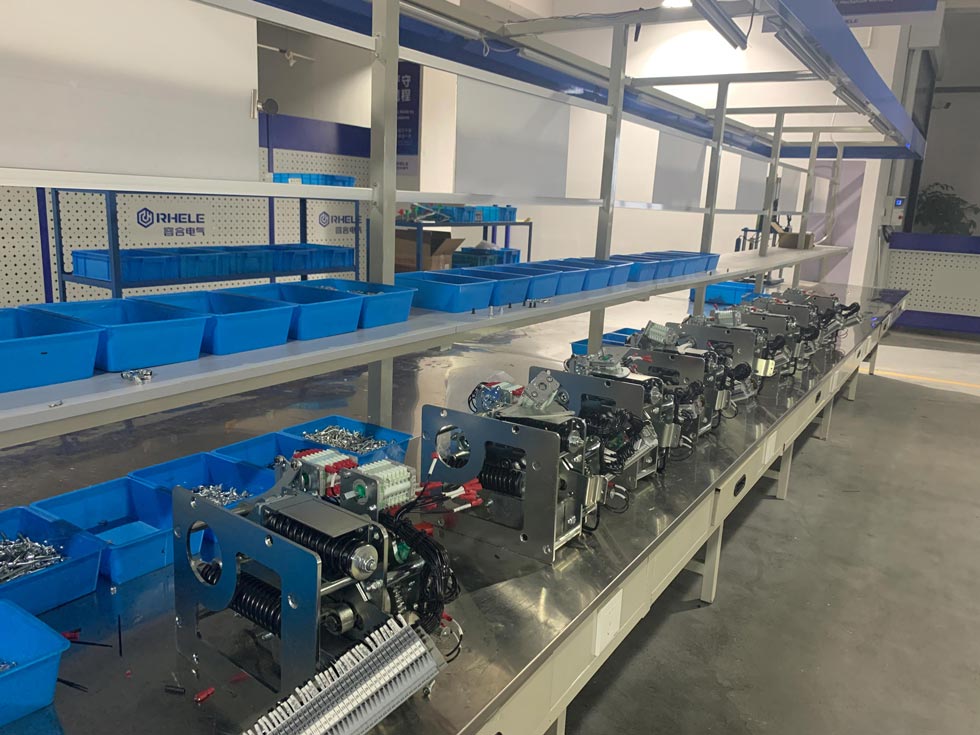

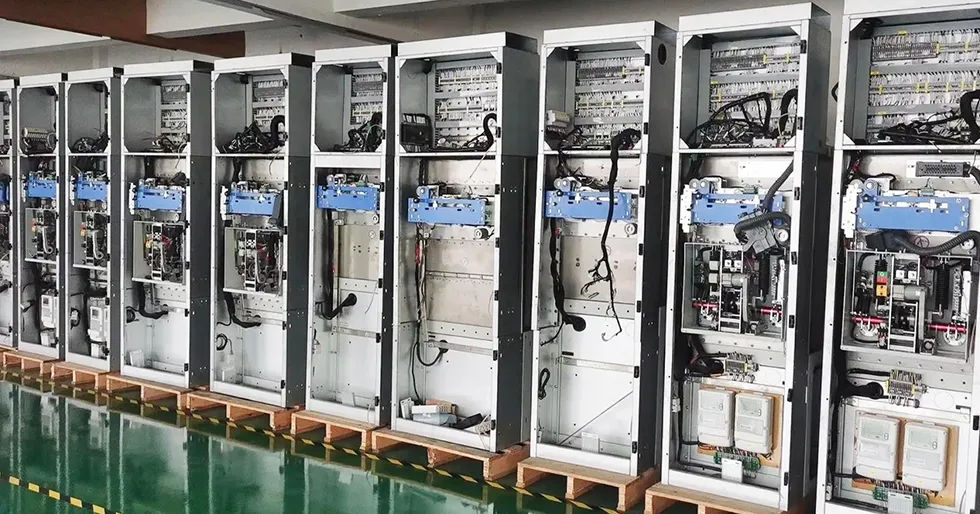

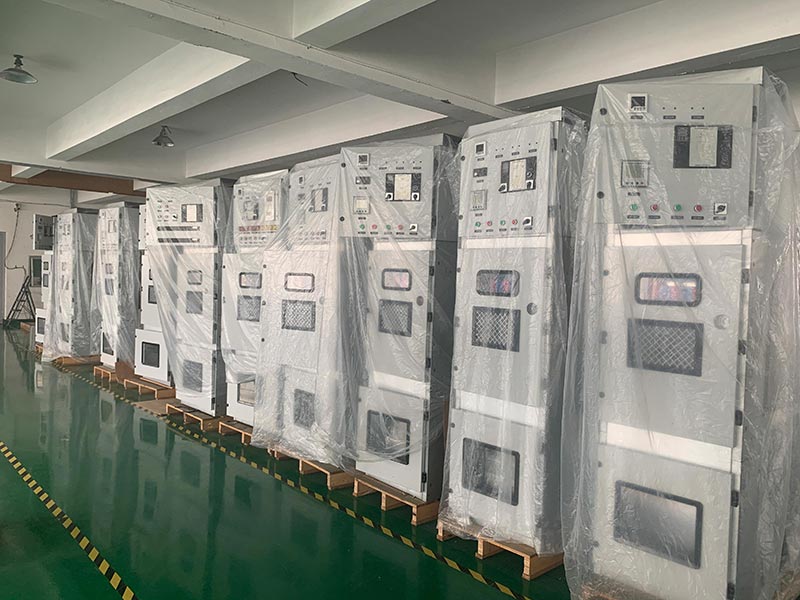

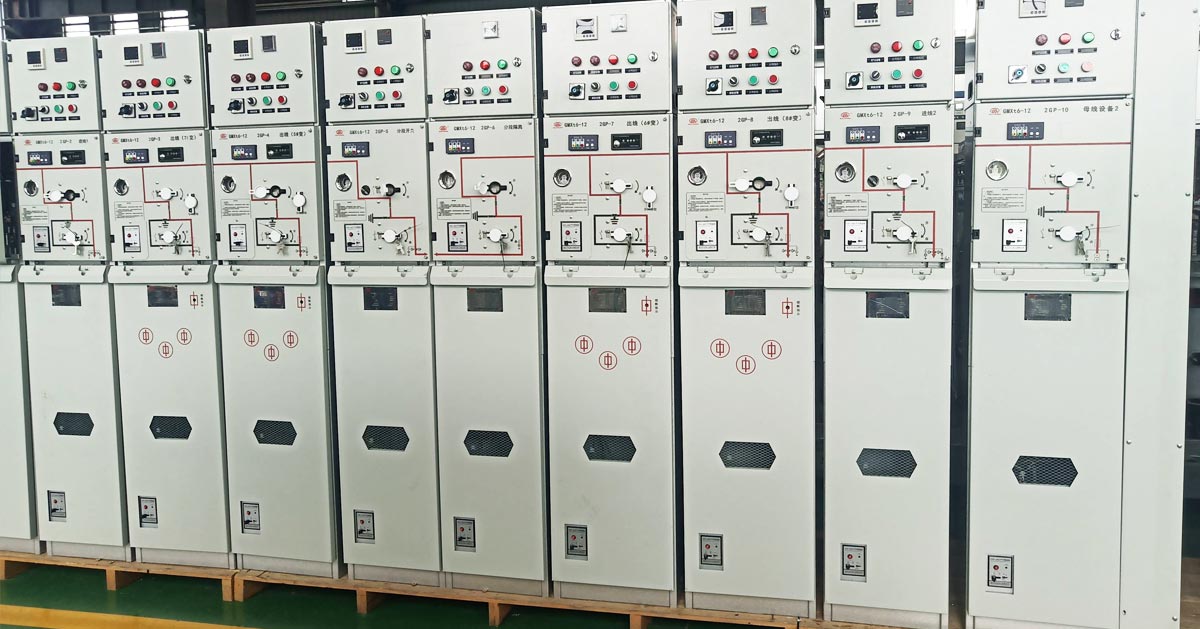

Produktionswerkstatt

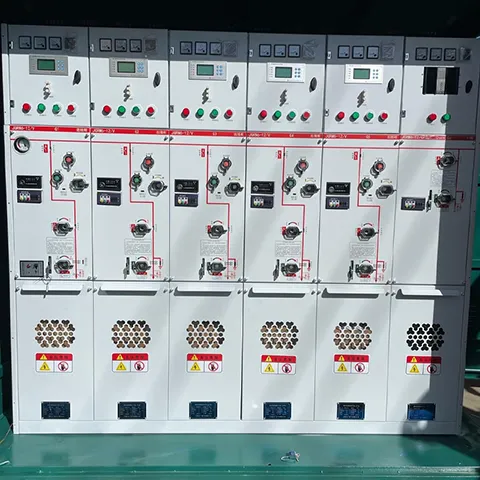

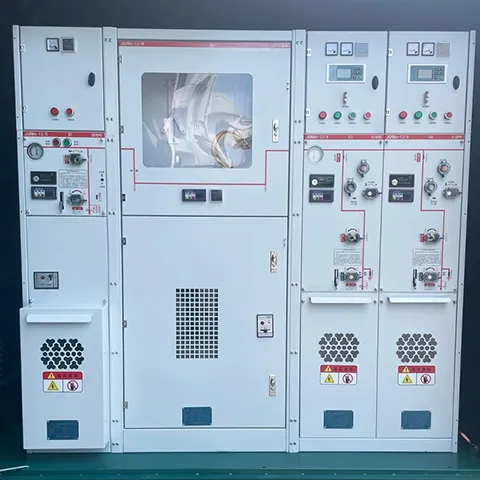

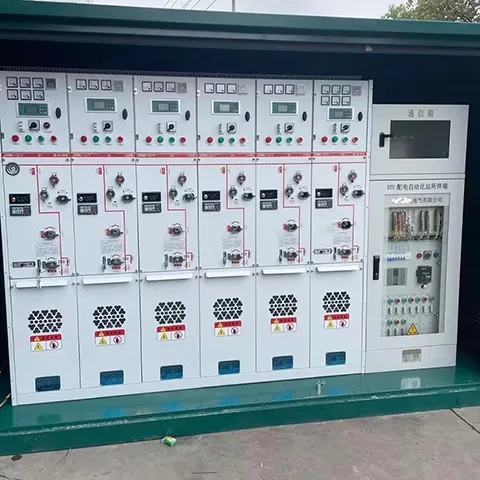

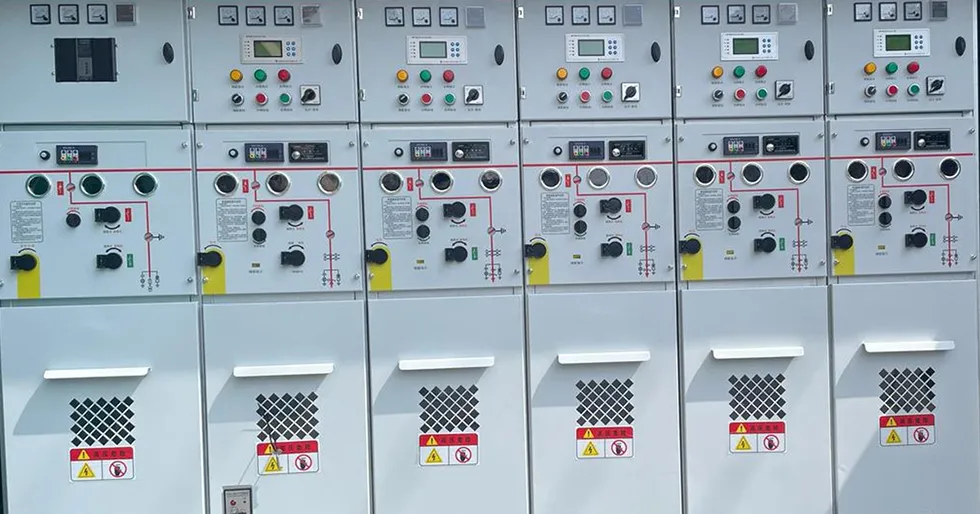

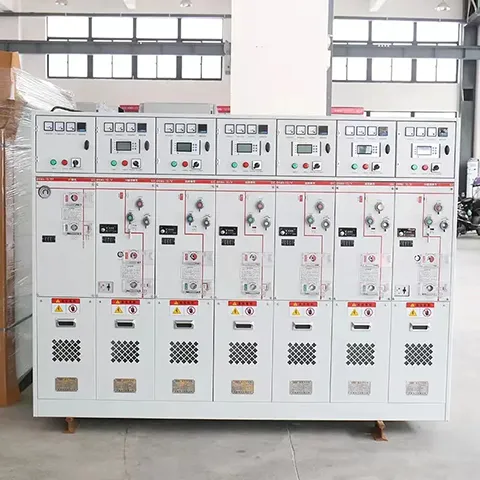

Produktshows
