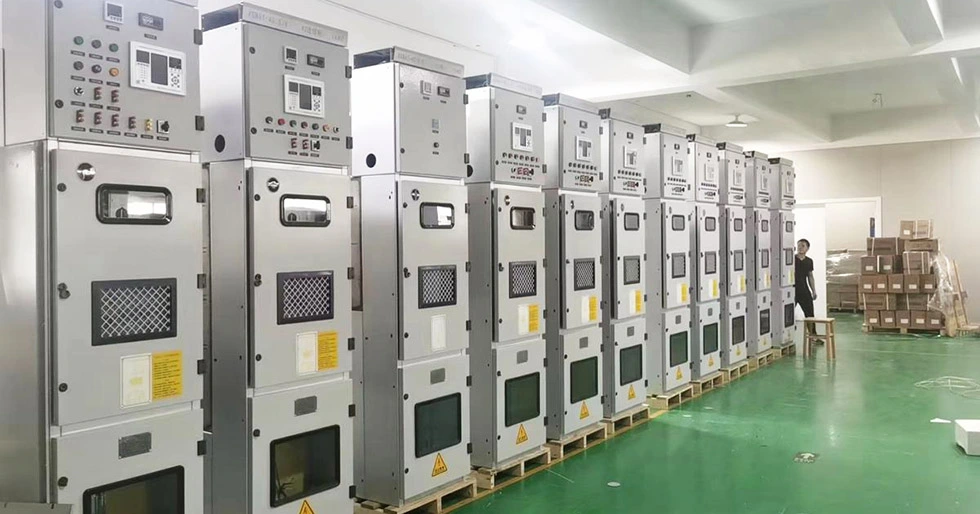

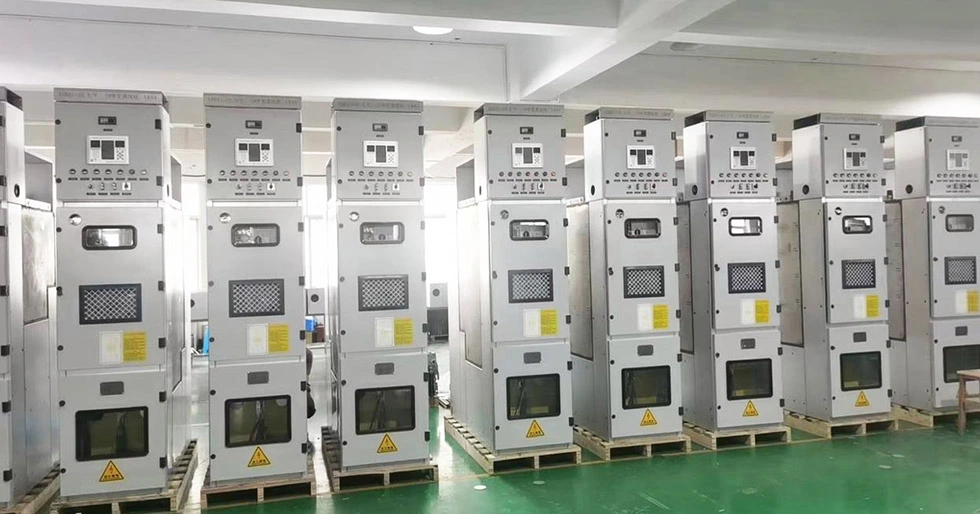

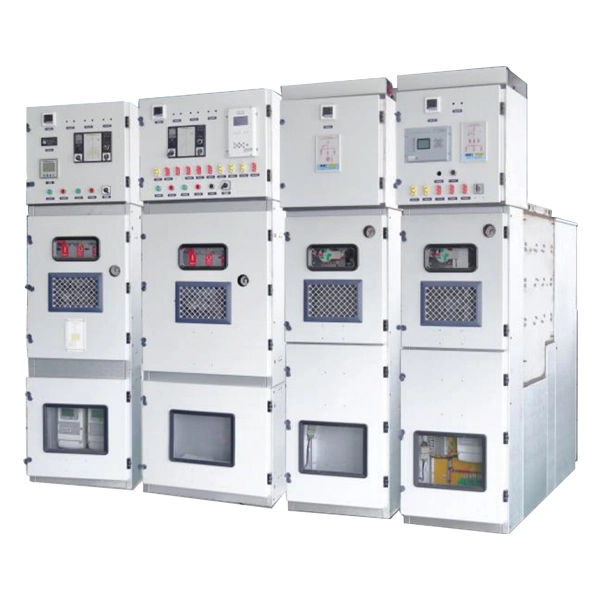

Gasisoliertes Mittelspannungssystem mit 33 kV

Cotenele ist ein Exporteur von gasisolierten Mittelspannungs-Ringleitungen aus China. Unser neu entwickeltes gasisoliertes 33-KV-Mittelspannungssystem wird von Kunden in Europa und Südostasien häufig eingesetzt.

Diese gasisolierte 40,5-kV-RMU mit Nennspannung und ihren Kernvorteilen Kompaktheit, Zuverlässigkeit und Sicherheit hat sich zu einer Schlüsselausrüstung im Bereich der Mittelspannungsverteilung entwickelt, insbesondere in Szenarien, in denen die Landressourcen knapp sind, die Umgebungsbedingungen rau sind und hohe Anforderungen an die Zuverlässigkeit der Stromversorgung bevorzugt werden.

Diese Mittelspannungs-Ringleitungseinheit entspricht den relevanten internationalen und nationalen Standards wie IEC 62271, GB/T 3906-2020, DL/T 404-2018 usw.

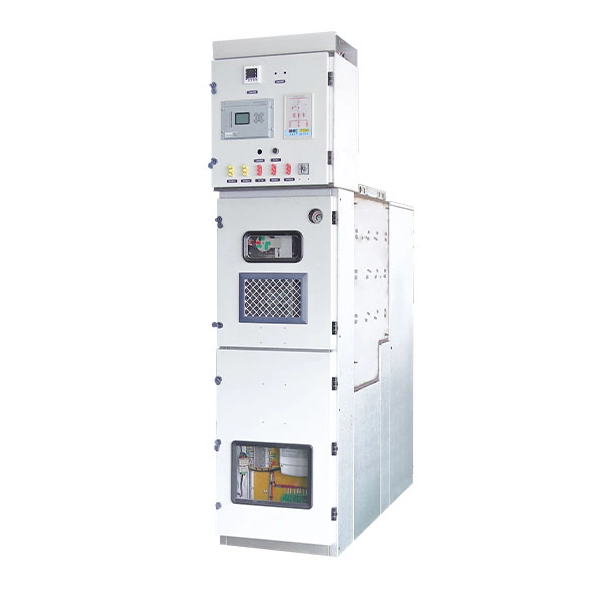

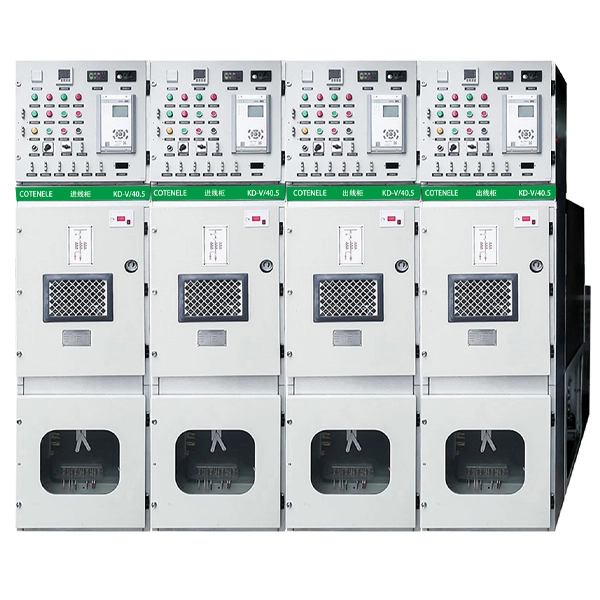

Produktstrukturen

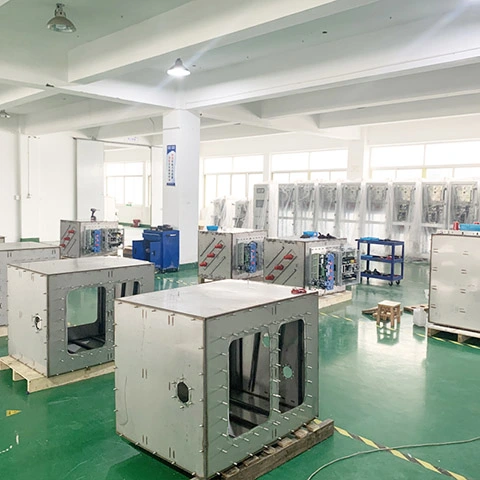

Die Nennstromstärken dieser gasisolierten Mittelspannungsschaltanlage umfassen 630 A, 1250 A, 1600 A, 2000 A, 2500 A und 3150 A, und die Gehäuseabmessungen können je nach Benutzeranforderungen angepasst werden. Sein Gehäuse besteht aus durch Schneiden und Biegen hergestelltem Aluzink-Stahlblech, während der Gastank aus hochwertigem 304-Edelstahlblech geschweißt ist. Jede Funktionseinheit kann individuell erweitert und entsprechend dem Schaltungsschema zu einer Schaltanlage kombiniert werden.

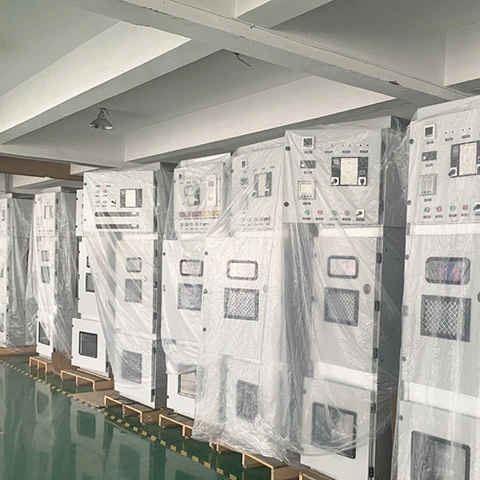

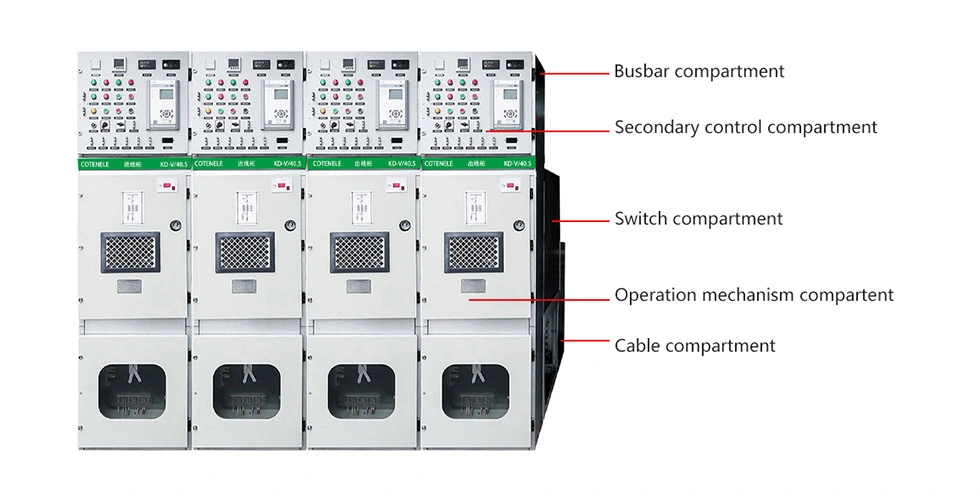

Das gasisolierte 33-KV-Mittelspannungssystem kann in mehrere separate Fächer unterteilt werden, wie z. B. ein Sekundärsteuerfach, ein Sammelschienenfach, ein Leistungsschalterfach, ein Leistungsschalter-Betätigungsfach und ein Kabelfach, wobei die Kabelanschlusshöhe bis zu 700 mm erreicht, um eine bequeme Wartung und Installation zu ermöglichen. Die komplette Schaltanlage ist mit einem vollständigen Erdungsschutzsystem ausgestattet.

Darüber hinaus sind die Funktionsräume wie Schaltraum, Sammelschienenraum, Kabelraum und Sekundärkreiskanal voneinander isoliert und zur Gewährleistung der Unabhängigkeit jeweils durch geerdete Metalltrennwände getrennt.

1. Sammelschienenraum:

Der Sammelschienenraum ist im oberen Gastank eingeschlossen, in dem sich auch der Trennmechanismus befindet. Sobald die Schaltanlage auf den Fundamentsockel abgesenkt ist, werden die angrenzenden Schrankabschnitte durch einen Kupplungsprozess miteinander verbunden, wodurch die linke und rechte Stromkreiseinheit und ihre Sammelschienen fest zu einer integrierten Baugruppe verbunden werden.

2.Sekundärer Kontrollraum:

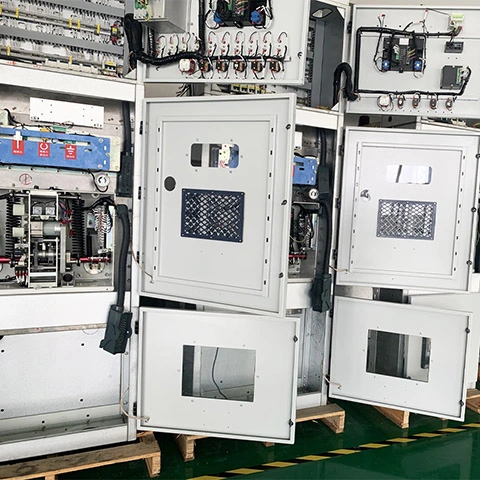

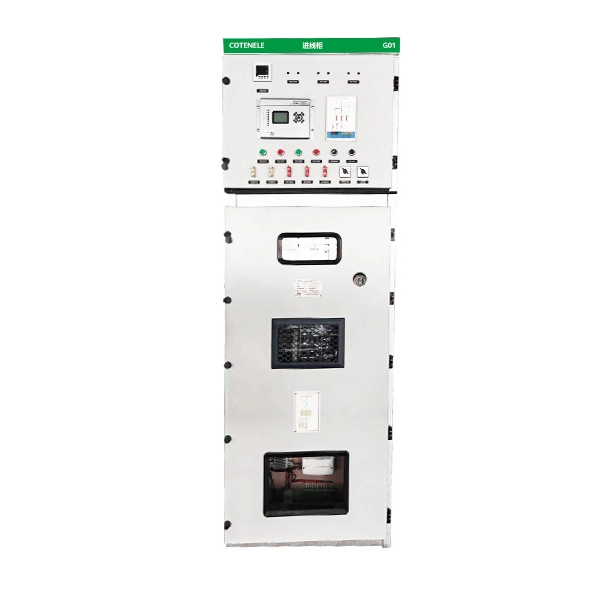

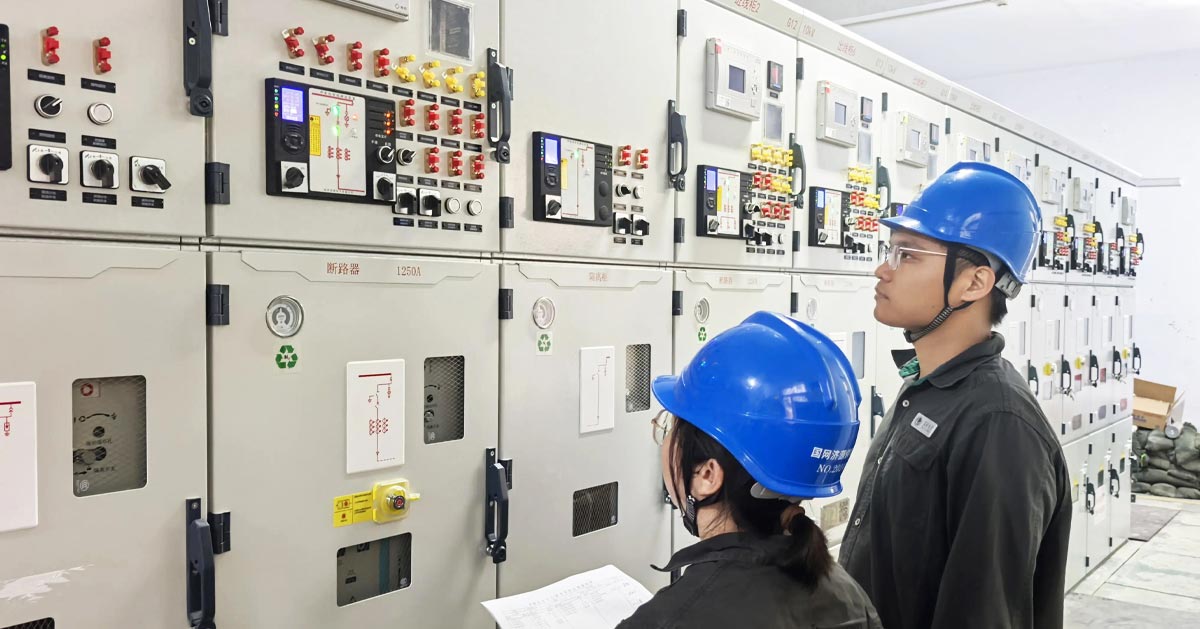

Der sekundäre Steuerraum befindet sich direkt über dem Schaltanlagengehäuse. Im Inneren ist es mit Komponentenmontageplatten und Klemmenblock-Befestigungshalterungen ausgestattet, die Verdrahtungsklemmen, kleine Sammelschienenklemmen, integrierte Schutzgeräte sowie andere Steuer- und Betriebskomponenten aufnehmen können. Dies ermöglicht Systemfunktionen wie Fernsteuerung, Fernmessung, Fernsignalisierung und lokale Überwachung. Auf der linken und rechten Seitenwand befinden sich kreisförmige Löcher für den Anschluss kleiner Sammelschienen an den den Klemmen entsprechenden Positionen, was eine bequeme Verkabelung erleichtert, wenn benachbarte Schränke miteinander verbunden werden.

Sekundäres Steuerfach

3. Schalterfach:

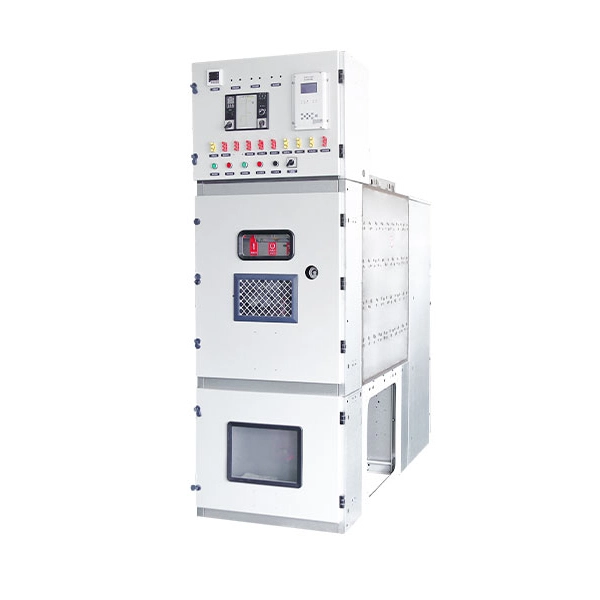

Der Schaltraum befindet sich im mittleren Bereich des Gehäuses. Dieser Schrank verfügt über eine gasisolierte Schaltanlagenstruktur vom Plattentyp mit zwei Gasräumen, einem oberen und einem unteren. Der obere Gasraum beherbergt den Dreistellungs-Trennschalter, während der untere Gasraum den Vakuum-Leistungsschalter enthält. Die Sammelschiene, der Dreistellungs-Trennschalter und der Vakuum-Leistungsschalter sind in einer „Oben-Mitte-Unten“-Konfiguration angeordnet. Eine Einzelgaskammerkonstruktion ist einfach im Aufbau, leicht herzustellen und kostengünstig.

Da alle Komponenten jedoch zusammen in einem Fach untergebracht sind, sind sie anfällig für gegenseitige Beeinflussung, was zu einer geringeren Zuverlässigkeit führt. Im Gegensatz dazu ermöglicht ein Design mit mehreren Gaskammern einen einfacheren Austausch einzelner Module, vermeidet gegenseitige Beeinflussung zwischen mehreren Komponenten und bietet eine höhere Sicherheit. Allerdings ist die Mehrkammerstruktur komplexer, schwieriger herzustellen und teurer.

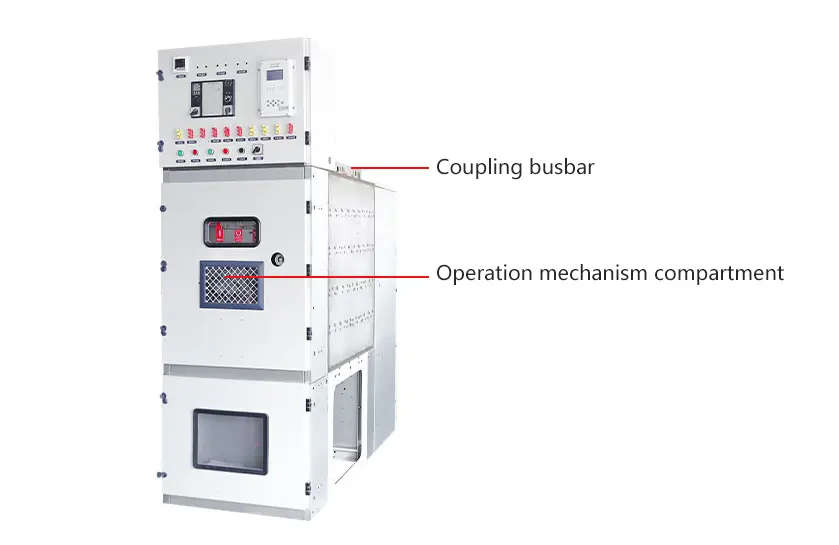

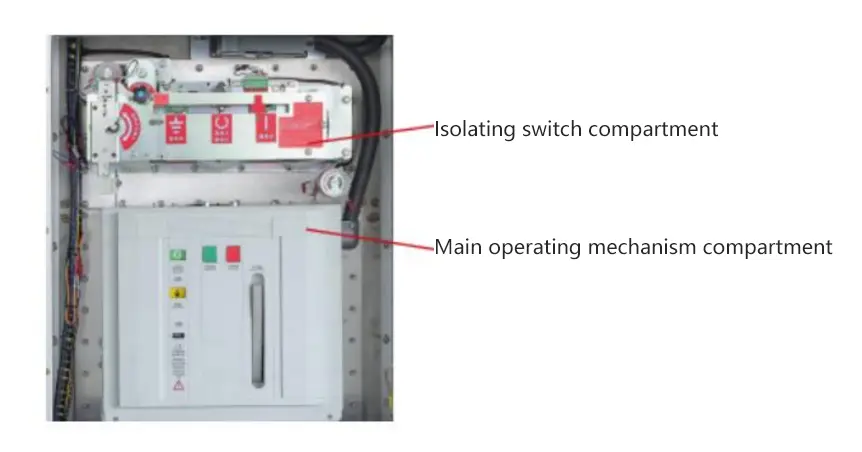

4. Fach für Betätigungsmechanismus

Der Federantriebsmechanismus ist flach angeordnet, wobei der Trennmechanismus und der Leistungsschaltermechanismus separat untergebracht sind. Der Mechanismus und die Isolationszugstange der Vakuum-Schaltkammer sind in einer Front-to-Back-Konfiguration integriert, was die Übertragungskette vereinfacht. Dadurch passen die Ausgangseigenschaften des Mechanismus besser zu den Öffnungs- und Schließeigenschaften des Leistungsschalters, was den Stromverbrauch senkt und gleichzeitig die mechanische Zuverlässigkeit und Flexibilität verbessert.

5. Kabelfach:

Der Kabelraum befindet sich im unteren Teil der Schaltanlage und verfügt über einen unabhängigen Druckentlastungskanal. Die Höhe der Kabelanschlussklemmen vom Boden kann bis zu 700 mm betragen. Im Kabelraum werden nach Bedarf Erdungsverriegelungen installiert und jeder Stromkreis kann zwei Kabel und einen Überspannungsableiter aufnehmen. Darüber hinaus erfolgt der Anschluss sowohl der ankommenden/abgehenden Kabel als auch des Überspannungsableiters über eine Innenkonus-Steckverbindungstechnik.
