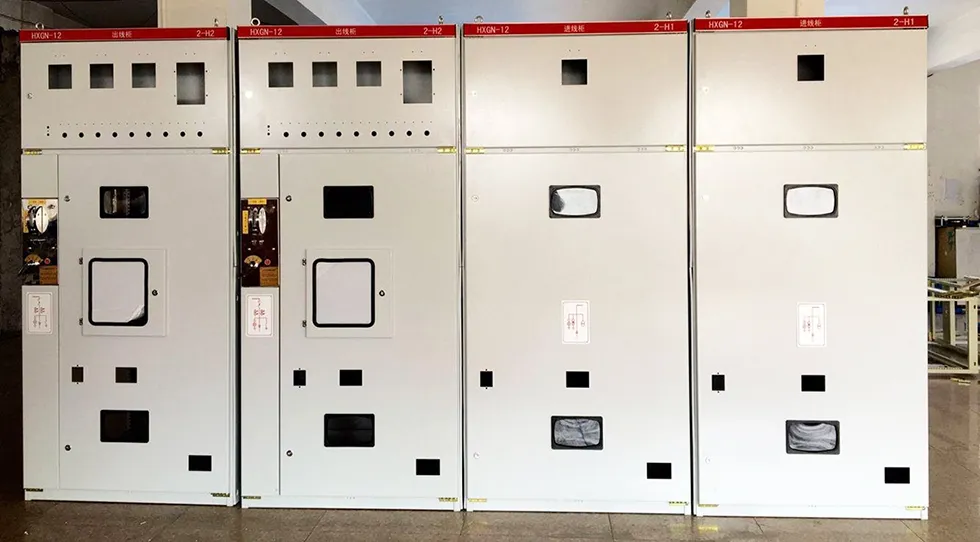

11-kV-Mittelspannungs-RMU-Schalttafeln

Produktmodell

Welche Vorteile bietet die Ringleitungsanlage HGNX17-12 gegenüber der Mittelspannungsschaltanlage KYN28-12?

Im Vergleich zu den gepanzerten, ausfahrbaren, metallgekapselten KYN28-12-Schaltanlagen bieten die HXGN17-12-Ringkabeleinheiten erhebliche Vorteile in Bezug auf kompakte Größe, geringere Kosten, einfache Wartung und Anpassungsfähigkeit an die Umwelt. Daher eignen sich die 11-kV-Mittelspannungs-RMU-Schalttafeln HXGN17-12 besonders für Endbenutzer-Verteilungsszenarien, in denen der Platz knapp ist, die Budgets begrenzt sind und eine hohe Zuverlässigkeit der Stromversorgung erforderlich ist.

Die Hauptvorteile von HXGN17-12 gegenüber KYN28-12 sind folgende:

1. Geringere Anfangsinvestition:Die Ringleitungseinheit HXGN17-12 ist im Allgemeinen viel kostengünstiger, was ihr bei Projekten mit begrenztem Budget einen klaren wirtschaftlichen Vorteil verschafft. Darüber hinaus ist sein Aufbau einfacher, was die Ausfallrate senkt und auch langfristig die Betriebs- und Wartungskosten senkt.

2. Kompakte Größe und flexible Installation:Das RMU-Volumen der HXGN17-12 ist deutlich kleiner als das der Mittelspannungsschaltanlage KYN28-12. Durch die kompakte Bauweise und die Möglichkeit zur Wandmontage ist es an Standorten mit begrenztem Installationsraum deutlich anpassungsfähiger.

3. Einfachere Routinewartung:HXGN17-12 hat normalerweise eine feste Konstruktion – die Hauptschaltelemente sind fest montiert, was den Aufbau einfach und zuverlässig macht. Im Vergleich zu den RMUs verwendet der KYN28-12 eine ausfahrbare (LKW-)Konstruktion, die eine gute Austauschbarkeit bietet, aber die Komplexität und potenzielle Fehlerquellen erhöht und auch höhere technische Fähigkeiten vom Wartungspersonal erfordert.

4. Bessere Anpassungsfähigkeit an die Umwelt:Da das HXGN17-12-Gehäuse vollständig geschlossen ist, erreicht seine Schutzart typischerweise eine Schutzart von IP2X oder höher, sodass die Ringkabeleinheiten eine höhere Beständigkeit gegen Staub, Feuchtigkeit und Verschmutzung bieten können. Dies gewährleistet einen stabileren Betrieb in rauen Umgebungen.

Wichtige Unterschiede und Auswahlhinweise

Die eingeschränkte Schutzcharakteristik von Ringhauptgeräten

Es ist wichtig zu beachten, dass die Ringkabeleinheit HXGN17-12 in erster Linie für die Lastverteilung gedacht ist. Sein Hauptschutzelement ist normalerweise eine Kombination aus „Lastschalter + Sicherung“. Diese Anordnung kann Kurzschlussfehler schnell unterbrechen, ihr fehlen jedoch umfassende Relaisschutzfunktionen (z. B. Überstrom- und unverzögerter Überstromschutz) und sie ist daher für Anwendungen, die einen anspruchsvollen Relaisschutz erfordern, ungeeignet.

Auswahlberatung

Zusammenfassend lässt sich sagen, dass die Wahl zwischen den beiden von den spezifischen Bedürfnissen abhängt:

Wenn das Projektbudget begrenzt ist, der Installationsraum knapp ist und sich das Verteilerterminal in einer rauen Umgebung befindet, sind die 11-KV-Mittelspannungs-RMU-Schalttafeln HXGN17-12 eine wirtschaftliche und praktische Wahl.

Wenn das Projekt über ein großzügiges Budget verfügt und eine hohe Strombelastbarkeit, ein hohes Ausschaltvermögen und einen vollständigen Relaisschutz erfordert, ist KYN28-12 besser geeignet.

Wichtigste technische Parameter

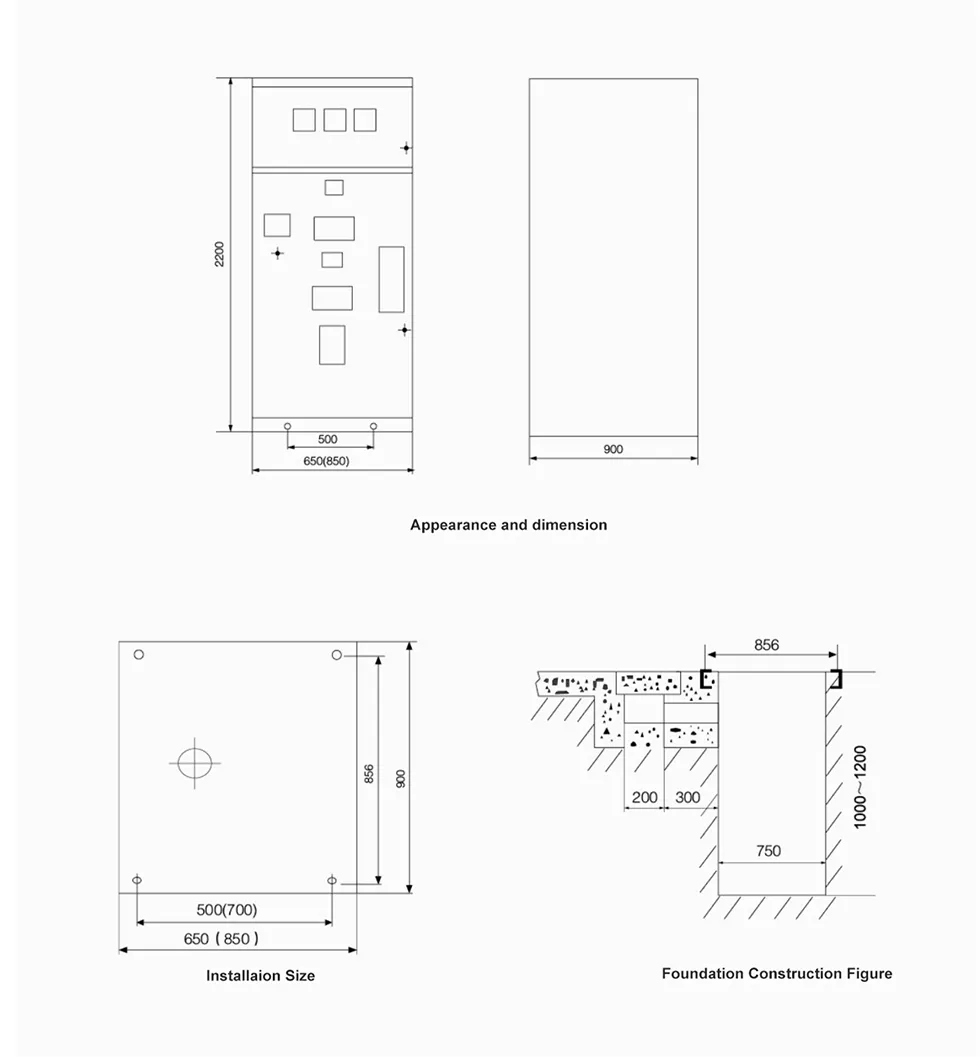

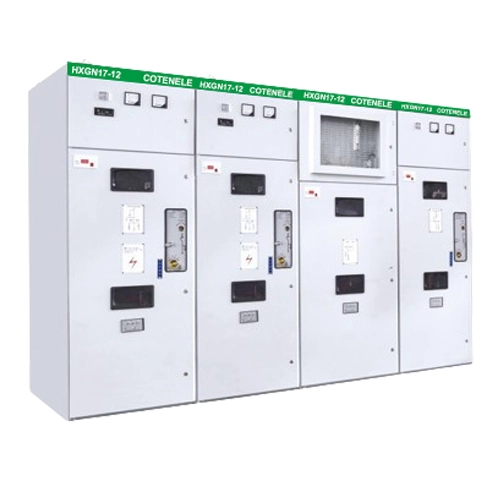

Aussehen und Dimension

So bestellen oder kaufen Sie

1.Grundlegende Kaufinformationen:Bitte geben Sie den vollständigen Typ der Ring-Haupteinheiten oder Schaltanlagen, die Menge und Ihren voraussichtlichen Liefertermin an.

2.Welche Zeichnungen während unserer technischen Kommunikation:

Folgende Zeichnungen müssen zusammen vor dem Angebot eingereicht werden:

Übersichtsdiagramm des Primärsystems,

Schematische Darstellung der sekundären (Steuer-)Kreise und

Anordnungsdiagramm, das die Anordnung der Schaltanlagen zeigt.

3. Elektrische Nennwerte und Komponentenspezifikationen – Geben Sie klar den Nennstrom der Hauptsammelschiene sowie den Typ und die Nennleistung jeder Komponente (z. B. Leistungsschalter, Lastschalter, Sicherungen, Stromwandler usw.) an, die in der Schaltanlage installiert werden soll.
