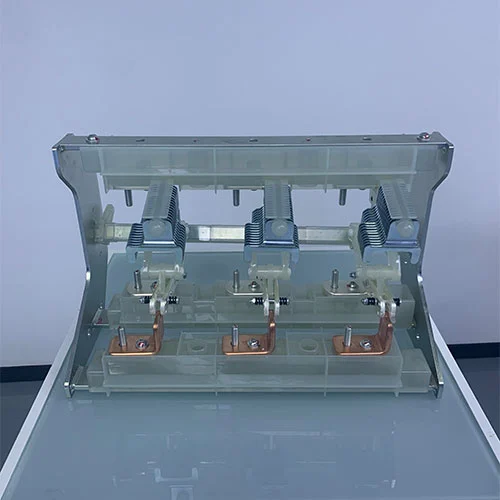

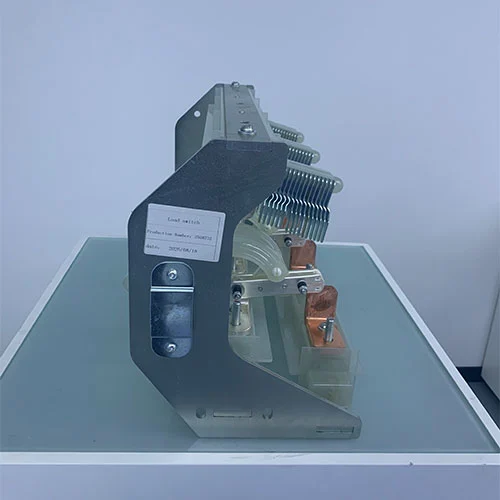

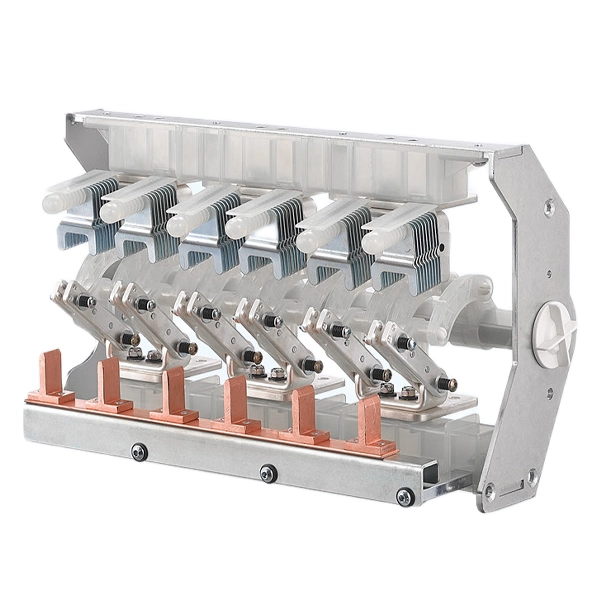

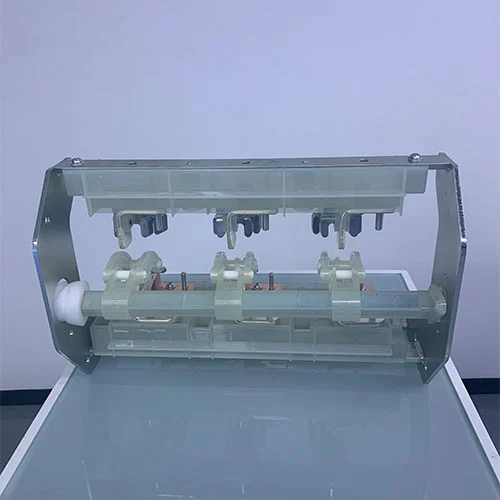

11-KV-RMU-Panels Mittelspannungs-Lasttrennschalter für den Innenbereich

In den Mittelspannungs-Stromverteilungsnetzen werden verschiedene Schaltanlagen eingesetzt, um die sichere und zuverlässige Lieferung von Strom zu gewährleisten. Unter diesen sind die Lasttrennschalter wichtige Komponenten in diesen Schaltanlagen wie Ringhaupteinheiten, umweltfreundlichen Schaltanlagen und gasisolierten Schaltanlagen. Sie sind die Spezialkomponenten, die für die routinemäßigen Anforderungen beim Ein- und Ausschalten von Stromkreisen ausgelegt sind. Die von Contele hergestellten Mittelspannungs-Lasttrennschalter der Serie KDK-12D/1250-20 für 11-kV-RMU-Panels für den Innenbereich werden seit langem von in- und ausländischen Kunden allgemein gelobt

Modell und Bedeutungen

Was ist ein Lasttrennschalter?

11-kV-RMU-Panels Mittelspannungs-Lasttrennschalter für den Innenbereich sind elektrische Schaltgeräte, die zwischen Trennschaltern und Leistungsschaltern angeordnet sind und in der Lage sind, den Strom im normalen Stromkreis und unter bestimmten Überlastbedingungen zu unterbrechen. Sie können den Betriebsstrom sicher unterbrechen, sind jedoch nicht zum Unterbrechen von Kurzschlussströmen (Fehlerströmen) geeignet. Sie sind in der Regel mit einfachen Lichtbogenlöschgeräten ausgestattet, die normale Lastlichtbögen bewältigen können, jedoch nicht ausreichen, um Kurzschlusslichtbögen mit hoher Intensität zu löschen.

Funktionsprinzip eines Lasttrennschalters

Der Schlüssel zu Lasttrennschaltern liegt in der sicheren Beherrschung von Lichtbögen. Wenn sich die Kontakte trennen, ionisiert der Strom die Luft oder das Dielektrikum und bildet einen leitenden Pfad. Wenn der Lichtbogen nicht kontrolliert wird, werden die Kontakte beschädigt und die Trennung verzögert.

Zu den häufig verwendeten Lichtbogenlöschmethoden gehören:

1. Öllichtbogenlöschung:Die Kontakte sind in Isolieröl getaucht. Die vom Lichtbogen erzeugte Hitze zersetzt das Öl und bildet Hochdruck-Wasserstoffgas, das den Lichtbogen schnell löscht.

2. Gaslichtbogenlöschung (Strahltyp):Festes lichtbogenlöschendes Material wird erhitzt und verdampft, wobei Gas ausgestoßen wird, um den Lichtbogen zu löschen.

3. Druckluft- oder Gaslichtbogenlöschung:Mechanisch zugeführte Luft löscht den Lichtbogen (z. B. frühes SF₆).

4. Vakuumlichtbogenlöschung:Die Kontakte sind in einer Vakuumflasche versiegelt. Am AC-Nullpunkt erlischt der Lichtbogen sofort und die Spannungsfestigkeit wird wiederhergestellt.

Hauptfunktionen

11-KV-RMU-Panels Mittelspannungs-Lasttrennschalter für den Innenbereich sind sehr wichtige Komponenten für Ringhaupteinheiten und umweltfreundliche Schaltanlagen. Sie haben verschiedene wichtige Funktionen:

1. Routinemäßige Stromkreisumschaltung: Kann manuell oder fernbedient werden, um die Stromversorgung zur und von der Leitung zu aktivieren/deaktivieren, geeignet für Wartungsarbeiten oder Ringnetzwerkumschaltung.

2. Strombelastbarkeit und Widerstandsfähigkeit: Kann Nennstrom führen und kurzzeitig der mechanischen und thermischen Belastung durch Kurzschlussstrom standhalten.

3. Visueller Trennpunkt: Bietet einen zuverlässigen visuellen Trennpunkt und gewährleistet so die Sicherheit des Wartungspersonals.

4. Schutz in Verbindung mit Sicherungen: In einer Ringnetzeinheit sorgt der Lastschalter in Verbindung mit Sicherungen für eine automatische Fehlerabschaltung und verhindert so, dass der einphasige Betrieb die Last beschädigt.

Lasttrennschalter vs. Trennschalter vs. Vakuum-Leistungsschalter

Um die Rolle des Lastschalters vollständig zu verstehen, ist es wichtig, ihn mit seinen Gegenstücken zu vergleichen.

Insgesamt ist der Lastschalter eine effiziente, spezialisierte Funktionskomponente für die Mittelspannungs-Ringleitung oder umweltfreundliche Schaltanlage. Durch die Beherrschung der sicheren Unterbrechung von Lastströmen und die nahtlose Zusammenarbeit mit Sicherungen zum Fehlerschutz bietet es eine wirtschaftliche, kompakte und zuverlässige Lösung für die überwiegende Mehrheit der Schaltvorgänge in Mittelspannungsverteilungsnetzen. Während der Trennschalter für Sicherheit durch Isolierung sorgt und der Leistungsschalter umfassenden Schutz bietet, ist der Lastschalter das Arbeitstier, das den Stromfluss im Alltag aktiv steuert.

Technische Parameter

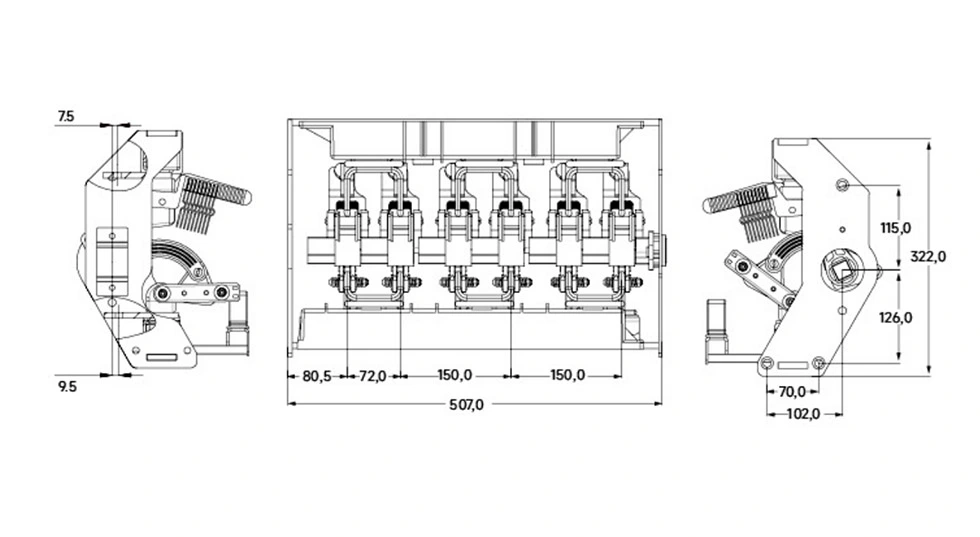

Aussehen und Dimension

FAQ

Q1. Was ist die Hauptaufgabe eines Lasttrennschalters?

A: Die Hauptfunktion der 11-KV-RMU-Panels für den Innenbereich der Mittelspannungs-Lasttrennschalter besteht darin, den Strom ein- und auszuschalten. Wir verwenden einen Lasttrennschalter, um den Strom sicher zu unterbrechen, wenn ein Elektriker Wartungsarbeiten an einer Leitung durchführen muss. Er ist für den normalen Strom ausgelegt, der jeden Tag durch das System fließt.

Q2. Wie lange hält ein Lasttrennschalter normalerweise?

A: Die meisten modernen Lasttrennschalter, insbesondere solche mit Vakuumtechnologie, sind sehr langlebig. Sie sind für eine bestimmte Anzahl von Vorgängen ausgelegt (z. B. 1.000 oder 2.000 Mal). Unter normalen Betriebsbedingungen können sie jahrzehntelang halten, ohne dass die Hauptteile ausgetauscht werden müssen.

Q3. Ist ein Lasttrennschalter berührungssicher?

A: In modernen Schaltanlagen ist der Lasttrennschalter selbst normalerweise in einem Metallbehälter versiegelt (wie in einer „gasisolierten“ oder „umweltfreundlichen“ Schaltanlage). Sie können ihn nicht direkt berühren.

Q4. Warum ist ein Lastschalter günstiger als ein Leistungsschalter?

A: Ein Leistungsschalter ist eine sehr komplexe Maschine. Es muss stark genug sein, um einen großen blitzartigen Energiestoß (einen Kurzschluss) einzufangen und zu stoppen. Ein Lasttrennschalter muss lediglich den normalen Stromfluss unterbrechen. Da die Teile im Inneren nicht so hochbelastbar sein müssen, sind die Herstellungskosten geringer.

F5. Kann ich einen Lasttrennschalter für einen großen Fabrikmotor verwenden?

A: Normalerweise nein. Große Motoren bereiten besondere Probleme, wenn man sie abschaltet. Sie erfordern ein Gerät (z. B. ein Schütz oder einen bestimmten Leistungsschalter), das für die Bewältigung dieser bestimmten Art von elektrischem Rückschlag ausgelegt ist. Lasttrennschalter eignen sich am besten für Kabel, Verteilungsleitungen und Transformatoren.

Unser After-Sales-Service-Engagement

Wir glauben, dass unsere Partnerschaft mit Ihnen nach Abschluss der Transaktion begann. Unser Unternehmen ist bestrebt, zuverlässigen Support zu bieten, damit Ihre Geräte über die gesamte Lebensdauer hinweg reibungslos funktionieren. Diese Leistungen können Sie bei uns in Anspruch nehmen:

Technischer Support und Schulung: Fernberatung und kostenlose Schulung; erstes Jahr kostenlose Wartung.

Schnelle Reaktion: Anfragen werden innerhalb einer Stunde bearbeitet, wodurch eine zeitnahe Problemlösung gewährleistet ist.

Lebenslange Beratung: Technische Beratung und Support während des gesamten Gerätelebenszyklus.

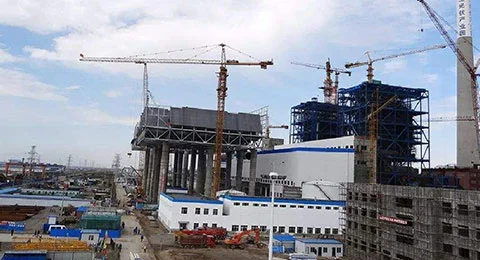

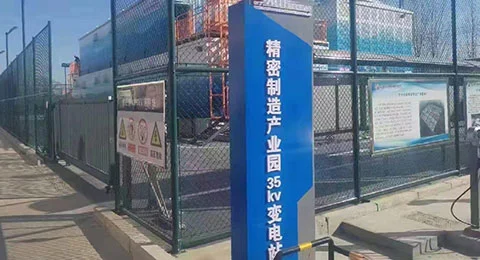

Kundenfälle

1. Regionales Stromverteilungsprojekt State Grid East China

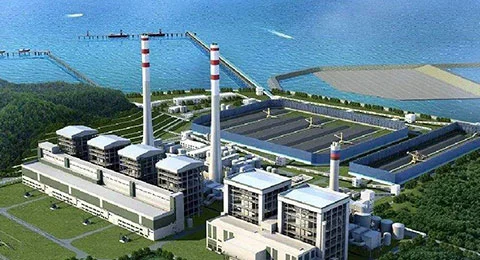

2. Neues Energiebasis-1600-MW-Photovoltaikprojekt der Provinz Qinghai

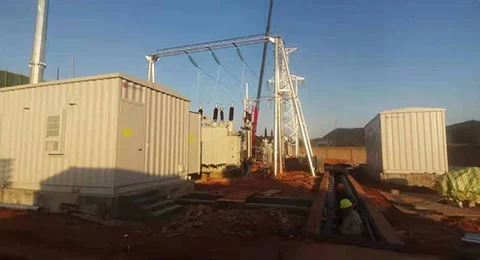

3. Erweiterung des 110-kV-Umspannwerks der Goldmine Aini in Tadschikistan

4. Komplette Stromversorgungsausrüstung für die Sichuan-Tibet-Eisenbahn

Warum Cotenele Electric wählen?

1. Professioneller Hersteller in China, Direktlieferung ab Werk, unterstützt den Großeinkauf.

2. Die Produkte sind nach ISO9001/14001/18001 zertifiziert.

3. Langjährige Erfahrung in der Zusammenarbeit mit nationalen und internationalen Kunden sowie praxisnahe Fallstudien garantieren den Erfolg.

4. Innovative Forschung und Entwicklung, kontinuierliche Weiterentwicklung der umweltfreundlichen Gasschränke der RHSV-Serie.

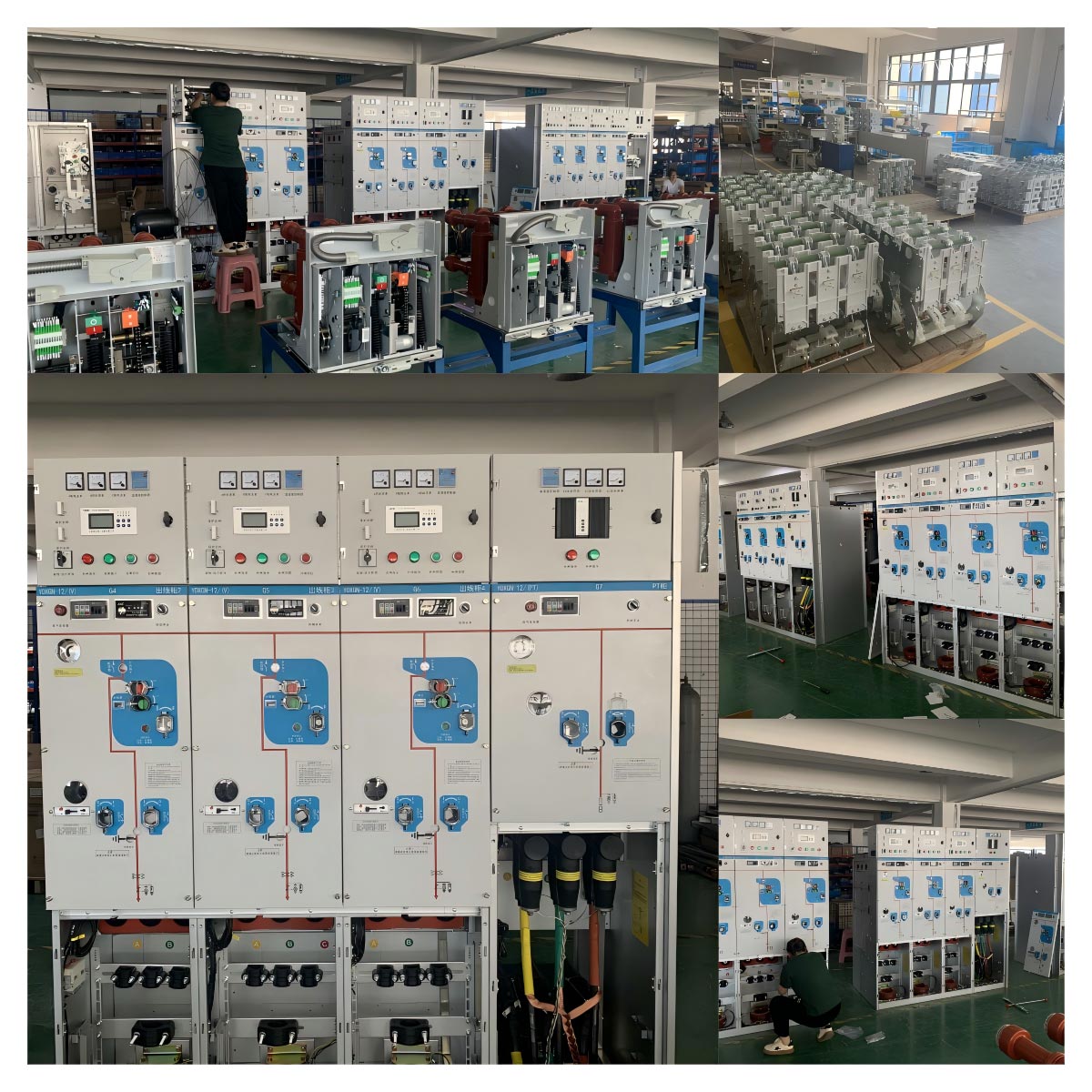

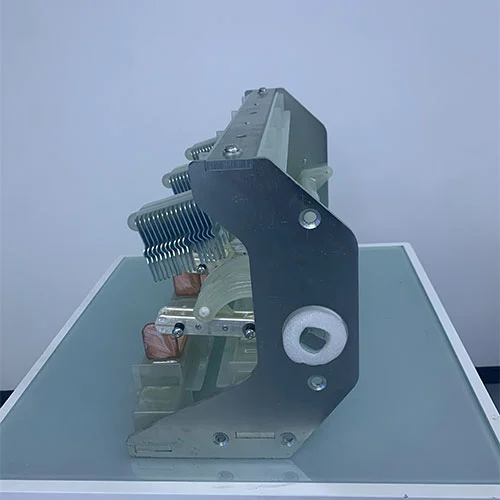

Produktshow
