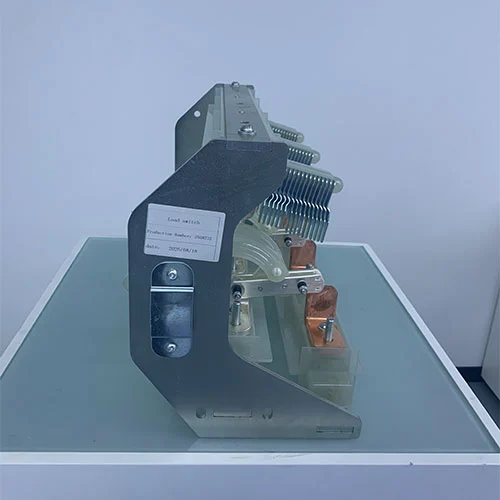

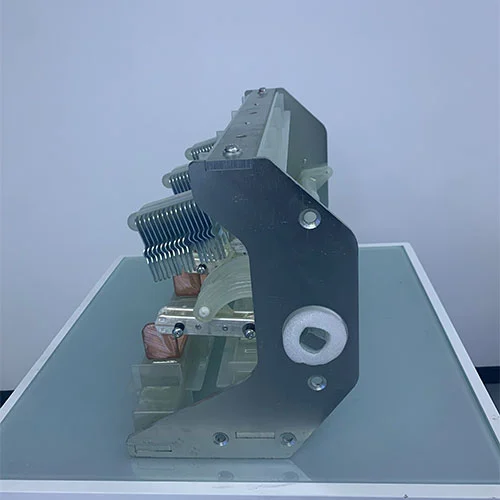

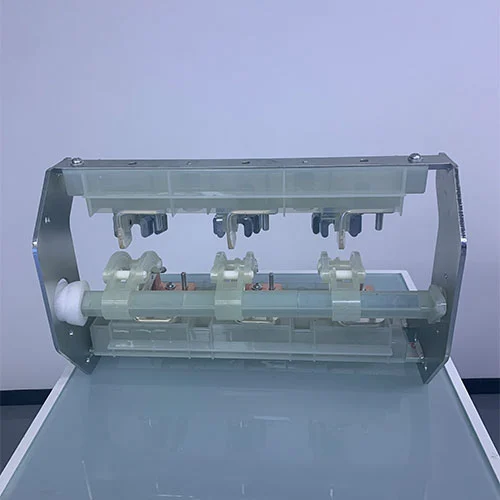

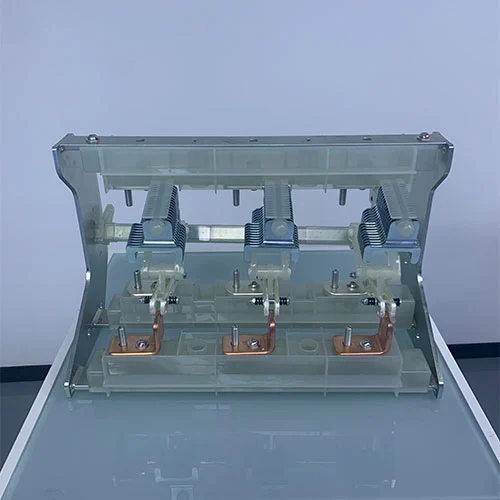

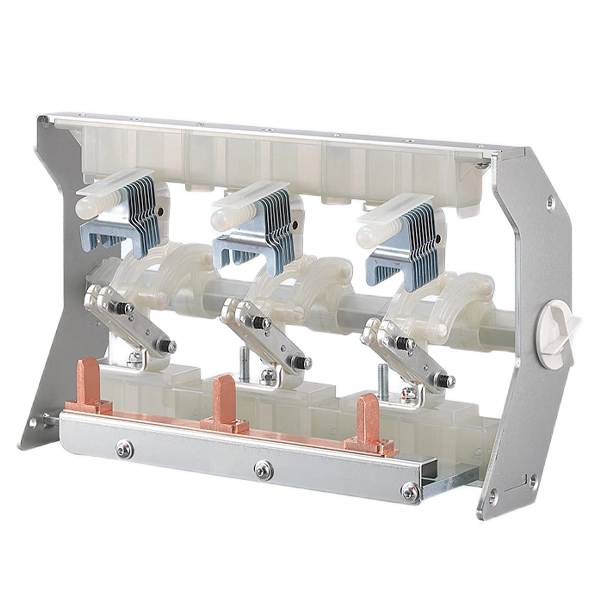

11-kV-Mittelspannungs-Ring-Haupteinheit-Lastschalter

Der 11-kV-Mittelspannungs-Ringhaupteinheit-Lastschalter ist die Kernkomponente in einer Ringnetzwerkeinheit, die zur Steuerung des Nennstromschalters verwendet wird. Cotenele bietet hochzuverlässige Lastschalter und Ringnetzwerk-Einheitslösungen.

Kurzzeitstromfestigkeit: Hauptstromkreis-Kurzzeitfestigkeitsstrom bis zu 20 kA (4 s), 25 kA (3 s); Erdungsschalter Kurzzeitfestigkeit 20kA (4s).

Mechanische Lebensdauer: Lastschalter 5000 Betätigungen, Erdungsschalter 3000 Betätigungen.

Standardkonformität: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modell und Bedeutung

Was ist ein Lasttrennschalter?

Dabei handelt es sich um ein mechanisches Schaltgerät, das normalerweise in einer Ringleitungseinheit oder einer gasisolierten Schaltanlage montiert ist und unter normalen Stromkreisbedingungen elektrische Ströme erzeugen, leiten und unterbrechen kann. Dazu gehört der Betrieb unter Bedingungen wie Lastströmen, Leerlaufbedingungen oder kleinen induktiven Strömen (z. B. beim Einschalten eines Transformators).

Der Lasttrennschalter unterscheidet sich vom Trennschalter. Er wird normalerweise verwendet, um die elektrische Belastung zu bewältigen, die durch die Unterbrechung des Stromflusses entsteht, wenn das System normal funktioniert. Es ist mit einem Lichtbogenlöschsystem ausgestattet, um den Lichtbogen, der beim Trennen der Kontakte unter Last entsteht, sicher zu löschen. Zu den gängigen Lichtbogenlöschmethoden gehören Vakuumunterbrechung, Eintauchen in SF6-Gas oder Luftkompression (Puffertyp).

Hauptfunktionen und Rollen eines Lasttrennschalters

Die wichtigste Funktion eines Lasttrennschalters ist die Betriebskontrolle und nicht der Fehlerschutz. Zu seinen Kernfunktionen gehören:

Switching Load Current:Eine Kernfunktion des Lasttrennschalters ist das sichere Verbinden und Trennen von Stromkreisen, die ihren normalen Betriebsstrom führen. So können die Betreiber Teile des Stromnetzes, wie z. B. Transformatoren oder Kabelringe, für routinemäßige Wartungsarbeiten oder Neukonfigurationen ein- oder ausschalten.

Aktueller Transport:Der Lasttrennschalter kann im geschlossenen Zustand kontinuierlich den Nennstrom ohne Überhitzung führen und sorgt so für eine effiziente Stromübertragung durch die RMU.

Fehlern standhalten:Ein Lasttrennschalter muss robust genug sein, um den immensen elektromagnetischen und thermischen Belastungen eines durch ihn fließenden Fehlerstroms standzuhalten, bis eine vorgeschaltete Schutzvorrichtung (wie eine Sicherung oder ein Leistungsschalter) den Fehler beseitigt, da er einen Kurzschlussfehler nicht unterbrechen kann, was als „Fehlerschaltfähigkeit“ bezeichnet wird.

Bereitstellung von Isolation:Viele Lastschalter sind so konzipiert, dass sie einen sichtbaren oder zuverlässigen Isolationspunkt bieten und sicherstellen, dass nachgeschaltete Geräte während der Wartung sicher von der Stromquelle getrennt werden.

Wo kann dieses Produkt verwendet werden?

Der 11-kV-Mittelspannungs-Ringhaupteinheit-Lastschalter ist das Arbeitspferd der Ringhaupteinheit und wird häufig in Mittelspannungsverteilungsnetzen (typischerweise bis zu 24 kV oder 40,5 kV) eingesetzt.

Transformatorschutz (mit Sicherungen):Zum Schutz von Verteiltransformatoren wird in der F-Einheit-Ringleitung häufig ein Lasttrennschalter mit Mittelspannungssicherungen kombiniert. Der Lasttrennschalter kümmert sich um den normalen Arbeitsstromkreis, während der Sicherungsgriff jeden Fehlerstrom unterbricht.

Kabelumschaltung:Der Lasttrennschalter schafft geschlossene Netzwerke durch Ring-In- und Ring-Out-Stromkabel.

Kompatibilität mit moderner Isolierung:

SF6-isolierte RMUs:Lasttrennschalter werden üblicherweise in mit Schwefelhexafluoridgas isolierten Ringkabelanlagen verwendet. SF6 verfügt über eine hervorragende Isolationsleistung und hilft, den Lichtbogen zu löschen, was sich durch seine kompakte Größe und das abgedichtete Gehäuse auszeichnet.

Umweltfreundliche RMUs:Mit dem Vorstoß, die SF6-Emissionen zu reduzieren, werden Lastschalter nun erfolgreich in „grüner“ oder umweltfreundlicher Form unter Verwendung alternativer Isoliermedien wie trockener Luft, Stickstoff oder Fluoronitrilmischungen eingesetzt. Moderne Designs optimieren die Kontaktstruktur, um eine zuverlässige Lichtbogenlöschung in diesen umweltfreundlichen Gasen zu gewährleisten.

Lasttrennschalter vs. Vakuum-Leistungsschalter vs. Trennschalter

Alle Lasttrennschalter, Vakuum-Leistungsschalter und Trennschalter sind Kernkomponenten für die RMU und umweltfreundliche Schaltanlagen und gasisolierte Schaltanlagen, aber es gibt große Unterschiede zwischen diesen drei Komponenten hinsichtlich ihrer Funktionen und Strukturen:

Der 11-kV-Mittelspannungs-Ringhaupteinheit-Lastschalter ist das primäre Gerät für die routinemäßige Steuerung des Stromflusses innerhalb einer Ringhaupteinheit. Es bietet die entscheidende Fähigkeit, stromführende Schaltkreise sicher zu verwalten und gleichzeitig einen kompakten Formfaktor beizubehalten, der für moderne, versiegelte Gehäuse geeignet ist, unabhängig davon, ob sie herkömmliches SF6-Gas oder neue umweltfreundliche Alternativen verwenden. Seine Funktion unterscheidet sich vom rein sicherheitsgerichteten Trennschalter und dem Schutzschalter.

Technische Parameter

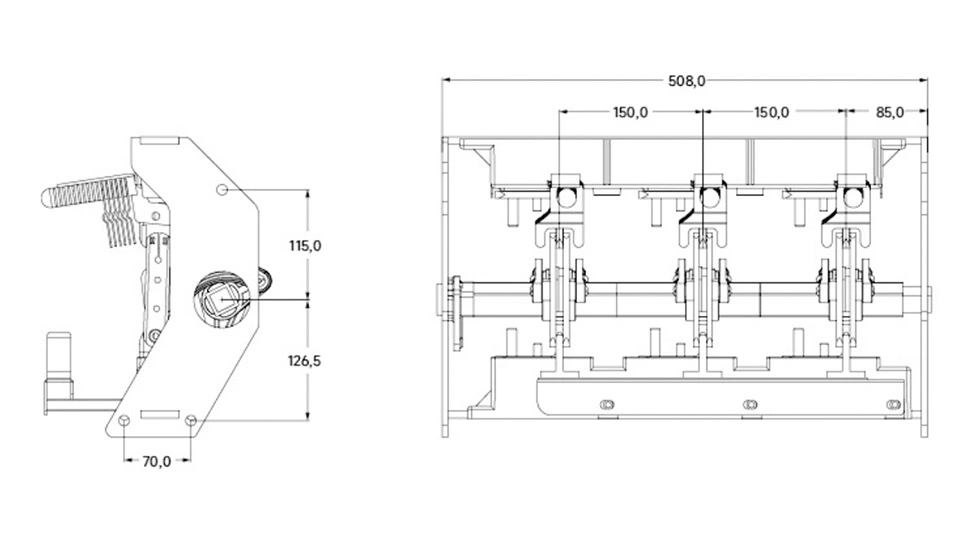

Aussehen und Dimension

FAQ

F1: Was ist ein 11-kV-Mittelspannungs-Ring-Haupteinheit-Lastschalter?

A: Ein 11-kV-Mittelspannungs-Ringhaupteinheit-Lastschalter ist ein mechanisches Schaltgerät, das in einer Ringhaupteinheit (RMU), einer gasisolierten Schaltanlage (GIS) oder einer umweltfreundlichen Schaltanlage installiert ist. Es dient zum sicheren Verbinden und Trennen von Mittelspannungsstrom. Es kann den Nennlaststrom führen und den Stromkreis unter normalen Betriebsbedingungen trennen, ist jedoch nicht zum direkten Unterbrechen großer Kurzschlussströme geeignet.

F2: Was ist der Unterschied zwischen einer Ringleitungsanlage und einer metallverkleideten Schaltanlage? Wie sollen wir zwischen ihnen wählen?

A: Der Hauptunterschied besteht in der Struktur und dem Anwendungsbereich.
Ringhaupteinheit: kompakte Struktur und geringe Größe, und die wichtigsten internen Komponenten verwenden normalerweise eine Kombination aus Lasttrennschaltern und Sicherungen. Wird hauptsächlich am Ende des Verteilungsnetzes (z. B. Wohnverteilung, kleine Umspannwerke) eingesetzt und ist für die Steuerung und den Schutz von Transformatoren verantwortlich, mit Schwerpunkt auf der Stromversorgung des Ringnetzes und der Kabelabzweigung.
Metallgekapselte Schaltanlagen: Sie haben ein großes Volumen und sind meist mit Leistungsschaltern ausgestattet, die über ein extrem hohes Schaltvermögen verfügen. Wird hauptsächlich für Hauptstromkreise von Umspannwerken oder große Industrielasten verwendet und ist für die Stromverteilung mit großer Kapazität und den Kurzschlussschutz verantwortlich.
Auswahlvorschlag: Für Transformatoren mit einer Leistung von 1250 kVA oder weniger oder in Situationen, in denen der Platz begrenzt ist und eine Ringnetz-Stromversorgung erforderlich ist, können Sie die Ringhaupteinheit verwenden. Für Eingangsleitungen mit hoher Kapazität oder kritische Geräte sind metallverkleidete Schaltanlagen besser geeignet.

F3: Ist SF6 ein unfreundliches Gas für die Umwelt? Gibt es mittlerweile umweltfreundliche Alternativen?

A: Ja, SF6 ist eines der stärksten bekannten Treibhausgase. Um den Umweltanforderungen gerecht zu werden, sind jetzt ausgereifte, umweltfreundliche gasisolierte Ringleitungsprodukte auf dem Markt erhältlich.
• Alternativen: Die Ringleitungen, die trockene Luft, Stickstoff oder umweltfreundliche Gasmischungen als Isoliermedium verwenden.
• Leistung: Diese umweltfreundlichen Ringleitungseinheiten kommen SF6-isolierten RMUs hinsichtlich Kompaktheit und Zuverlässigkeit sehr nahe und tragen erheblich zum Umweltschutz bei. Wenn Sie auf eine grüne Zertifizierung oder eine Umweltzertifizierung hoffen, können Sie sich für die umweltfreundlichen RMUs entscheiden.

F4: Welche Komponente sollte besser in der Ringhaupteinheit montiert werden? Eine Kombination aus Lastschalter und Sicherung oder ein Leistungsschalter?

A: Beide sind in Ordnung, nur ihre Funktionen sind unterschiedlich.
Lastschalter-Sicherungs-Kombination: Entwickelt für den Transformatorschutz. Sicherungen bieten eine hohe Strombegrenzungsfähigkeit, schnellen Betrieb und geringere Kosten. Der Nachteil besteht darin, dass das Sicherungselement nach dem Betrieb ausgetauscht werden muss.
Leistungsschalter: Wird für eingehende/abgehende Leitungen mit hoher Kapazität oder für Anwendungen verwendet, die eine sehr hohe Versorgungskontinuität erfordern. Es kann nach einer Fehlerauslösung ohne Austausch von Teilen wieder geschlossen werden, allerdings sind die Kosten höher.
Fazit: Das Kombinationsgerät wird typischerweise für den Transformatorschutz gewählt; Leistungsschalter werden für die Ein-/Ausspeisung der Hauptleitung gewählt.

Qualitätsgarantie und Kundendienst

1.Wir bieten Fern-Online-Videoanleitungen und kostenlose spezielle technische Schulungen für das technische Personal unserer Kunden. Innerhalb eines Jahres nach Inbetriebnahme des Produkts bieten wir kostenlose Wartungsdienste an. Danach bleiben kostenpflichtige Wartungsdienste für Kunden verfügbar, die weiterhin Support erhalten möchten.

2. Wir sind bestrebt, langfristigen, enthusiastischen und durchdachten Service zu bieten. Auf eine Kundenanfrage antworten wir innerhalb einer Stunde per E-Mail oder Telefon und stellen so eine zeitnahe Kommunikation und eine effiziente Abwicklung sicher.

3.Wir richten für unsere Kunden einen dauerhaften technischen Beratungskanal ein. Wir sind jederzeit bereit, professionelle Unterstützung und Lösungen für alle Probleme im Zusammenhang mit der Produktnutzung oder technischen Schwierigkeiten während des Systembetriebs bereitzustellen.

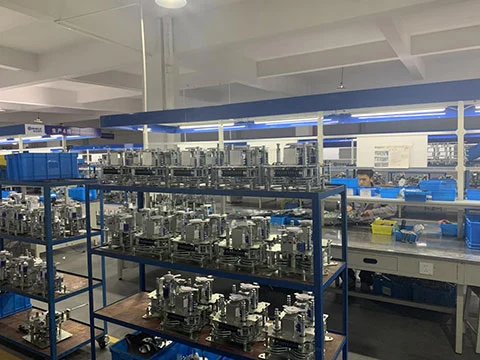

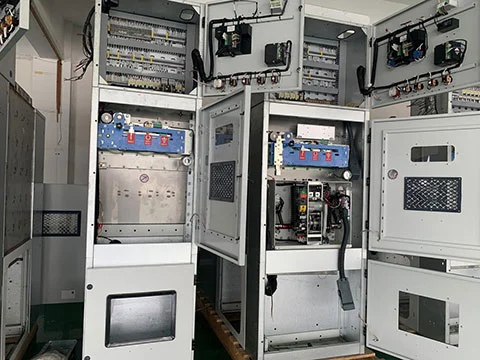

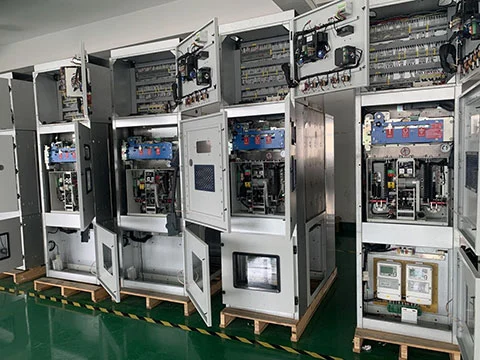

Fabrikwerkstatt
