Wie kann die Qualität einer Mittelspannungsschaltanlage vor dem Kauf beurteilt werden?

Einleitung: Qualität wird vor der Lieferung verdient und nicht erst danach entdeckt

Ein Mittelspannungsschaltfeld sieht in einer Broschüre beeindruckend aus. Das Edelstahlgehäuse glänzt. Die Spezifikationen im Datenblatt erfüllen genau das Richtige. Aber der Unterschied zwischen einem Panel, das 30 Jahre lang zuverlässig funktioniert, und einem, das Rückrufe, Ausfallzeiten und teure Nachrüstungen verursacht, ist in einem PDF nicht sichtbar. Es ist in den Herstellungsprozess, die Testdisziplin und die technischen Entscheidungen eingebettet, lange bevor die Ausrüstung den Projektstandort erreicht.

Für Beschaffungsexperten, beratende Ingenieure und Vermögensverwalter geht es bei der Bewertung der Schaltanlagenqualität vor dem Kauf nicht darum, zu überprüfen, ob das Typenschild mit der Bestellung übereinstimmt. Es geht darum festzustellen, ob der Hersteller über die Prozesse, die Testkapazitäten und die Qualitätskultur verfügt, um Geräte zu liefern, die über ihre gesamte Lebensdauer die versprochene Leistung erbringen.

Dieser Artikel bietet einen strukturierten Rahmen für die Bewertung der Qualität von Mittelspannungsschaltanlagen vor der Erteilung einer Bestellung. Es deckt die Bereiche ab, die am wichtigsten sind – von der werkseigenen Produktionskapazität und der Typprüfung bis hin zur Komponentenqualität und Dokumentationsdisziplin – und erklärt, worauf man in jedem einzelnen Bereich achten muss.

1. Beginnen Sie mit der Fabrik, nicht mit dem Datenblatt

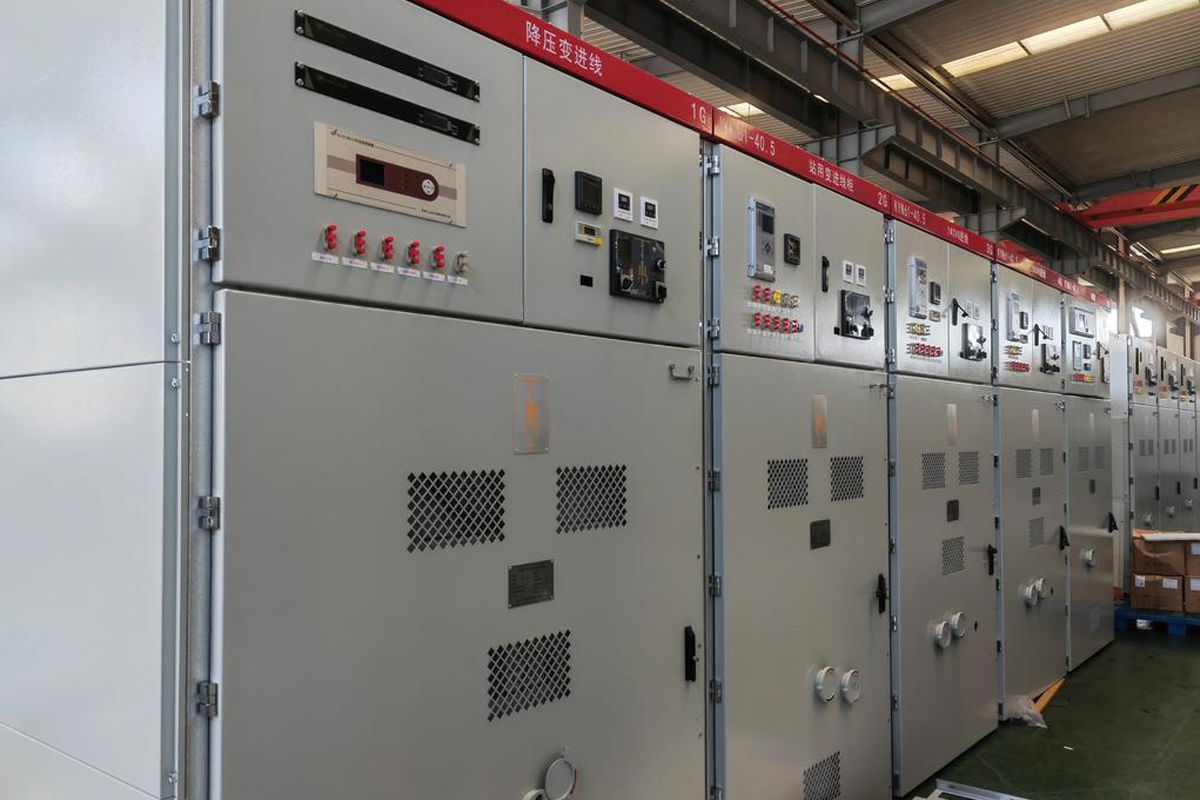

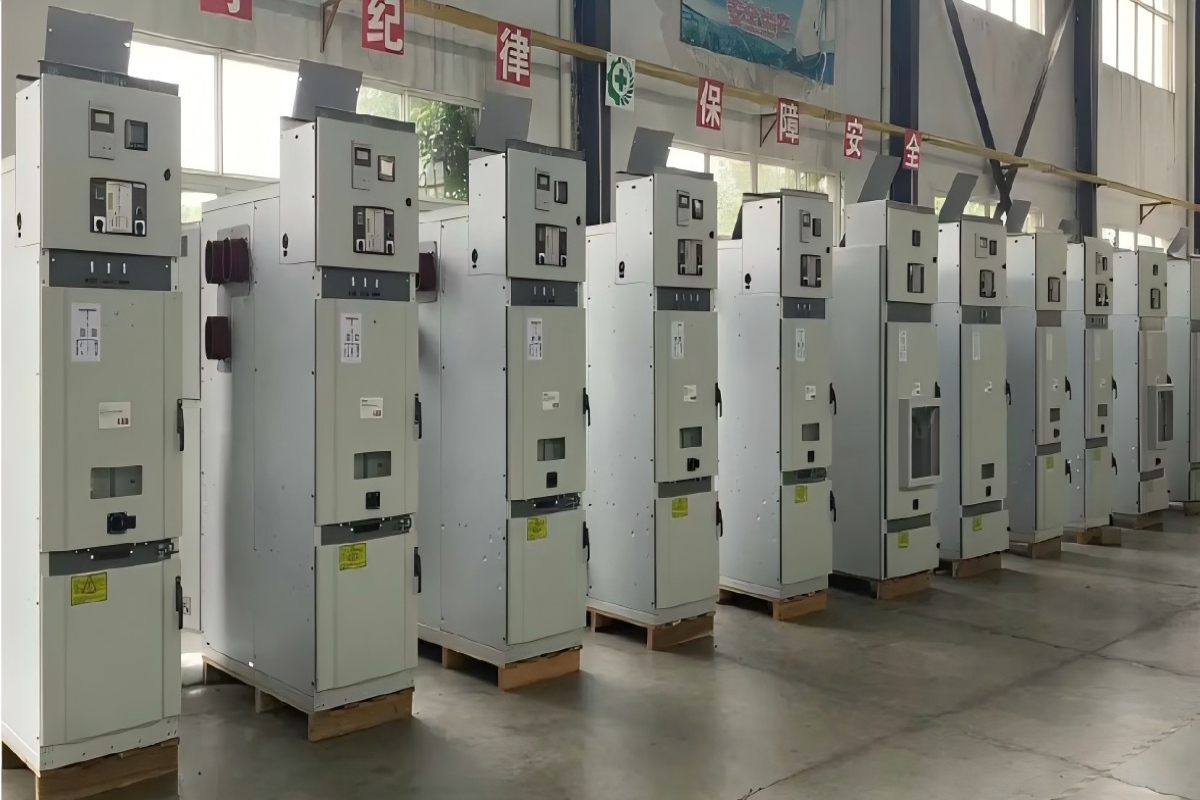

Der aufschlussreichste Schritt bei der Beurteilung der Qualität einer Schaltanlage besteht darin, zu sehen, wo und wie sie hergestellt wird. Ein Werksbesuch verrät Ihnen mehr über die Qualitätsfähigkeit eines Herstellers, als jedes Dokument vermitteln kann. Wenn ein Besuch nicht möglich ist, ist die Anforderung detaillierter Fotos und Videos der Produktionslinie, der Testeinrichtungen und kürzlich abgeschlossener Bestellungen die nächstbeste Option.

Konzentrieren Sie sich bei der Bewertung einer Fabrik auf Prozessindikatoren und nicht auf Eindrücke. Ist die Produktionsfläche in klar definierte Arbeitsplätze unterteilt oder werden die Platten in einer willkürlichen Anordnung zusammengebaut? Verwenden die Arbeiter Drehmomentschlüssel mit kalibrierten Einstellungen oder werden die Schrauben nach Gefühl angezogen? Werden eingehende Komponenten – Vakuumunterbrecher, Epoxidharzstangen, Schutzrelais – unter kontrollierten Bedingungen gelagert und sind zu ihren Lieferanten rückverfolgbar? Diese Prozessdetails sind Anhaltspunkte für die Qualität des Endprodukts.

Die Produktion von Mittelspannungsschaltanlagen von COTENELE folgt definierten Fertigungsabläufen mit prozessbegleitenden Qualitätskontrollen in jeder Phase. Epoxidharzpole für Vakuum-Leistungsschalter werden im eigenen Haus mithilfe automatischer Druckgelieranlagen gegossen. Edelstahltanks für SF₆-freie RMUs werden unter kontrollierten Bedingungen geschweißt, auf Dichtheit geprüft und versiegelt. Fertige Platten werden einer Routineprüfung unterzogen, bevor sie die Fabrik verlassen.

2. Überprüfen Sie die Typprüfung – vollständig und unabhängig

Die Typprüfung nach IEC 62271-200 ist die Grundlage der Qualitätssicherung von Schaltanlagen. Es zeigt, dass die Konstruktion den elektrischen, mechanischen und thermischen Belastungen standhält, denen sie im Betrieb ausgesetzt ist. „Typgeprüft“ ist jedoch ein Begriff, der in der Branche ungenau verwendet wird. Die Frage, die man einem Hersteller stellen sollte, lautet nicht: „Wurde dieses Gerät typgeprüft?“ Es lautet: „Können Sie jetzt die vollständigen Typprüfberichte eines unabhängigen, von der IEC akkreditierten Labors bereitstellen?“

Ein Typprüfprogramm für Mittelspannungsschaltanlagen umfasst Kurzschlussunterbrechungs- und -einschaltprüfungen, Kurzzeitstromfestigkeitsprüfungen, Temperaturanstiegsprüfungen, dielektrische Prüfungen und interne Lichtbogenprüfungen. Jeder dieser Schritte muss für die jeweilige angebotene Panelkonfiguration und Modulkombination durchgeführt werden. Ein Hersteller, der das vollständige Programm abgeschlossen hat, wird die Berichte ohne zu zögern zur Verfügung stellen. Ein Hersteller, der Formulierungen wie „Design nach IEC-Standards verifiziert“ oder „Testberichte in Bearbeitung“ verwendet, signalisiert, dass die Dokumentation noch nicht vorhanden ist.

Überprüfen Sie über die Existenz der Berichte hinaus deren Umfang. Bestätigen Sie, dass die getestete Konfiguration mit der angegebenen Konfiguration übereinstimmt. Stellen Sie sicher, dass die Kurzschlussfestigkeit, die Störlichtbogenklassifizierung und die mechanische Beständigkeitsklasse den Projektanforderungen entsprechen. Stellen Sie sicher, dass das Prüflabor wirklich unabhängig und IEC-akkreditiert ist und keine interne Einrichtung ist.

COTENELE stellt bei jeder Angebotsabgabe IEC 62271-200-Typprüfzertifikate von akkreditierten Drittlabors zur Verfügung. Die Berichte decken den gesamten Testablauf ab und wir stellen sie vor der Bestellung zur Verfügung – nicht erst danach.

3. Untersuchen Sie die Kernschalt- und Isolationskomponenten

Die Vakuum-Schaltkammer und das Isolationssystem sind das Herzstück jeder Mittelspannungs-Schaltanlage. Die Qualität dieser Komponenten bestimmt die Zuverlässigkeit, das Wartungsprofil und die Lebensdauer der Ausrüstung.

Bei Vakuum-Leistungsschaltern ist die Vakuum-Schaltkammer die kritischste Komponente. Bewerten Sie die Herkunft und den Herstellungsstammbaum des Unterbrechers. Wird es von einem anerkannten Hersteller mit Erfahrung in Mittelspannungsanwendungen hergestellt? Welches Kontaktmaterial wird verwendet – Kupfer-Chrom ist der Industriestandard für seine Kombination aus Leitfähigkeit und Lichtbogenerosionsbeständigkeit? Ist der Unterbrecher lebenslang abgedichtet und erfordert während seiner Lebensdauer keine Wartung, oder erfordert die Konstruktion regelmäßige Überprüfungen der Vakuumintegrität?

Ebenso wichtig ist das Dämmsystem. Stellen Sie bei luftisolierten Schaltanlagen sicher, dass die Phasen-zu-Phase- und Phase-zu-Erde-Abstände den IEC-Anforderungen entsprechen oder diese übertreffen. Bestätigen Sie bei gasisolierten Geräten das Isoliermedium: trockene Luft oder Stickstoff ohne Treibhauspotenzial oder eine Alternative, die aktuelle und vorhersehbare Umweltvorschriften erfüllt. Der Gastank aus Edelstahl sollte als lebenslang versiegelter Druckbehälter konzipiert und getestet werden, ohne dass eine Gasüberwachung oder Nachfüllung erforderlich ist.

Die VS1-Vakuum-Leistungsschalter von COTENELE verwenden lebenslang versiegelte Vakuum-Schaltkammern von qualifizierten Lieferanten, gepaart mit einer selbst gegossenen Polisolierung aus Epoxidharz. Unsere SF₆-freien RMUs verwenden trockene Luft als Isoliermedium in Edelstahltanks, die für ihre gesamte Lebensdauer von 30 Jahren geschweißt, auf Dichtheit geprüft und abgedichtet sind.

4. Bewerten Sie den Betriebsmechanismus und die mechanischen Verriegelungen

Der Betätigungsmechanismus ist die Komponente, die sich jedes Mal bewegt, wenn der Leistungsschalter öffnet oder schließt. Sein Design und seine Verarbeitungsqualität wirken sich direkt auf die mechanische Haltbarkeit und langfristige Zuverlässigkeit des Geräts aus.

Ein moderner Mittelspannungs-Leistungsschalter verwendet einen Federspeichermechanismus. Ein kleiner Motor lädt die Schließfeder über mehrere Sekunden auf. Bei Erteilung des Schließbefehls wird die gespeicherte Energie nahezu augenblicklich freigesetzt, um die Kontakte zu schließen. Beim Einschalten wird gleichzeitig die Öffnungsfeder gespannt, sodass der Leistungsschalter sofort auslösebereit ist. Dieser Mechanismus sollte für die mechanische Lebensdauer der Klasse M2 – 10.000 Betätigungen ohne Ausfall – gemäß IEC 62271-100 ausgelegt sein.

Bewerten Sie die Konstruktion des Mechanismus. Sind die Federn, Verbindungen und Riegel aus ermüdungs- und korrosionsbeständigen Materialien gefertigt? Ist der Mechanismus zur Inspektion zugänglich, ohne dass der Leistungsschalter aus der Schalttafel entfernt werden muss? Ist der mechanische Vorgang über mehrere Vorgänge hinweg reibungslos und konsistent oder weist er Anzeichen von Blockierung oder Abweichungen auf?

Ebenso wichtig ist das mechanische Verriegelungssystem, das sichere Betriebsabläufe gewährleistet. Die „Fünf-Verhinderungs“-Verriegelungen – Verhinderung des Schließens unter Last, Verhindern des Öffnens des Trennschalters unter Last, Verhindern der Erdung unter Spannung, Verhindern des Schließens bei angelegter Erdung und Verhindern des Eindringens in stromführende Bereiche – müssen zuverlässig funktionieren, ohne auf Hilfsenergie angewiesen zu sein. Testen Sie diese Verriegelungen bei einem Werksbesuch oder fordern Sie bei Routinetests einen Videobeweis der Verriegelungsüberprüfung an.

5. Überprüfen Sie den Niederspannungsraum und die Verkabelung

Der Niederspannungsraum beherbergt die Schutzrelais, Steuerleitungen, Klemmenblöcke und Kommunikationsgeräte, die der Schaltanlage ihre Intelligenz verleihen. Die Verarbeitungsqualität in diesem Fach ist ein verlässlicher Indikator für die Liebe zum Detail des Herstellers.

Öffnen Sie die Niederspannungstür und untersuchen Sie die Verkabelung. Sind die Leiter sauber verlegt und in Kabelkanälen oder Kabelbäumen befestigt? Sind die Drähte an beiden Enden mit klaren, haltbaren Markierungen gekennzeichnet? Sind die Aderendhülsennummern auf den Anschlüssen konsistent und lesbar? Sind Ersatzleiter aufgerollt und gesichert oder hängen sie lose herum? Dies sind keine kosmetischen Bedenken. Schlechte Verkabelungspraktiken führen zu losen Verbindungen, zeitweiligen Fehlern und Albträumen bei der Fehlerbehebung, die nach der Inbetriebnahme noch Jahre lang Ingenieurstunden in Anspruch nehmen.

Das Schutzrelais sollte korrekt montiert, verdrahtet und für die Anwendung konfiguriert sein. Stellen Sie sicher, dass der Relaistyp, die Stromwandlerverhältnisse und die Hilfsspannung mit den Projektspezifikationen übereinstimmen. Wenn die Schaltanlage über Kommunikationsfunktionen verfügt, stellen Sie sicher, dass die Kommunikationsverkabelung und die Protokollkonfiguration vor der Lieferung dokumentiert und getestet wurden.

6. Sehen Sie sich das Dokumentationspaket an

Die Dokumentation ist Teil des Produkts. Ein Schaltanlagenhersteller, der in der Angebotsphase kein vollständiges, genaues und gut organisiertes Dokumentationspaket bereitstellen kann, wird nach der Auftragserteilung wahrscheinlich keine bessere Dokumentation bereitstellen.

Das Dokumentationspaket vor dem Kauf sollte mindestens Typprüfzertifikate eines unabhängigen IEC-akkreditierten Labors, Muster für Routinetestberichte, aus denen hervorgeht, was an jedem Panel vor dem Versand getestet wird, eine Konformitätserklärung mit geltenden Normen und Vorschriften, eine Referenzliste ähnlicher Installationen sowie Installations- und Betriebshandbücher enthalten. Bei europäischen Projekten sollte eine Dokumentation zum Nachweis der Einhaltung der EU-F-Gas-Verordnung beigefügt werden, wenn die Ausrüstung SF₆-frei ist.

Überprüfen Sie die Dokumentation kritisch. Sind die Testberichte vollständig und lesbar oder handelt es sich um Teilzusammenfassungen mit fehlenden Seiten? Befinden sich die Referenzinstallationen in ähnlichen Anwendungen und Regionen wie Ihr Projekt? Ist die Dokumentation in klarem technischem Englisch verfasst oder weist sie Anzeichen dafür auf, dass sie ohne Überprüfung durch einen muttersprachlichen Ingenieur übersetzt wurde?

COTENELE liefert zu jeder Bestellung ein komplettes Dokumentationspaket: Typprüfzertifikate, Stückprüfberichte, Konformitätserklärungen und Bedienungsanleitungen. Wir stellen die gleiche Dokumentation bereits in der Ausschreibungsphase zur Verfügung, damit beratende Ingenieure und Gutachter von Versorgungseinrichtungen ihre technische Prüfung vor der Auftragsvergabe abschließen können.

7. Bewerten Sie den Kundendienst und die Ersatzteilverfügbarkeit

Die Qualität einer Schaltanlage geht über die Ausrüstung selbst hinaus und umfasst auch die Fähigkeit des Herstellers, sie über einen jahrzehntelangen Betrieb hinweg zu unterstützen. Bewerten Sie vor dem Kauf den Ansatz des Herstellers in Bezug auf Kundendienst, Ersatzteilversorgung und technische Unterstützung.

Bietet der Hersteller Inbetriebnahmeunterstützung vor Ort oder aus der Ferne an? Gibt es einen definierten Prozess für technische Anfragen nach der Lieferung mit klaren Reaktionszeitzusagen? Sind Standardersatzteile – Sicherungseinsätze, Hilfskontakte, Betätigungsgriffe, Relaismodule – ab Lager verfügbar oder werden sie auf Bestellung mit längeren Lieferzeiten hergestellt?

Ein Hersteller mit etablierten Exportbetrieben sollte in der Lage sein, Ersatzteile per internationalem Kurierdienst zu versenden und während der europäischen oder asiatischen Geschäftszeiten technischen Support auf Englisch bereitzustellen. Wenn das Hauptgeschäft des Herstellers im Inland liegt und der Export nur einen kleinen Bruchteil seines Volumens ausmacht, ist der After-Sales-Support für internationale Projekte möglicherweise dürftig.

Fazit: Qualität ist Prozess, nicht Aussehen

Um die Qualität von Mittelspannungs-Schaltanlagen vor dem Kauf zu bewerten, muss man über das polierte Äußere hinaus auf die Herstellungsprozesse, die Testdisziplin, den Stammbaum der Komponenten und die Genauigkeit der Dokumentation blicken, die die langfristige Leistung bestimmen. Die Parameter im Datenblatt sind der Ausgangspunkt, nicht die Ziellinie. Entscheidend ist, ob der Hersteller ein Produktionssystem und eine Qualitätskultur aufgebaut hat, die stets das liefern, was das Datenblatt verspricht.

Eine strukturierte Bewertung – Werksfähigkeit, Typprüfung, Qualität der Kernkomponenten, Bewertung von Mechanismen und Verriegelungen, Verarbeitung der Verkabelung, Vollständigkeit der Dokumentation und Kundendienst – bietet eine zuverlässige Grundlage für den Vergleich von Lieferanten und die Auswahl von Geräten, die über Jahrzehnte hinweg die erwartete Leistung erbringen.

COTENELE unterstützt diesen Bewertungsprozess durch die Bereitstellung von Typprüfzertifikaten im Anfragestadium, die Begutachtung unserer Produktionsanlagen durch Kunden und die Lieferung vollständiger Dokumentationspakete zu jedem Angebot. Unsere Vakuum-Leistungsschalter und SF₆-freien Ringkabelanlagen basieren auf definierten Herstellungsprozessen, werden nach IEC-Standards getestet und von einem Ingenieurteam unterstützt, das die Anforderungen internationaler Projekte versteht.
