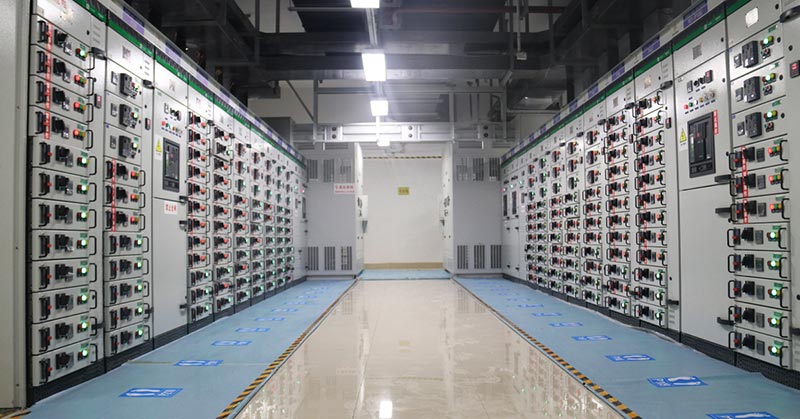

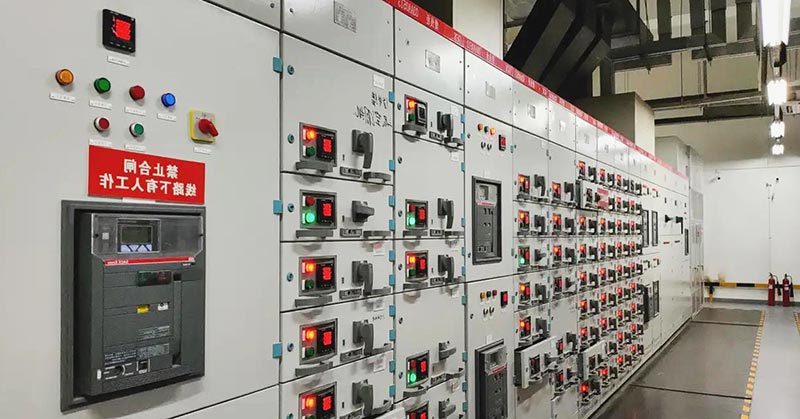

Was ist eine Niederspannungsschaltanlage?

ANiederspannungsschaltanlagebezieht sich im Allgemeinen auf Verteilergeräte, die in Stromversorgungssystemen mit Wechselspannungen bis zu 1000 V verwendet werden. Seine Hauptfunktion besteht darin, elektrische Energie von einem Transformator zu verschiedenen Endgeräten wie Beleuchtungskörpern, Motoren und Steuerungssystemen zu übertragen. In Chinas häufig verwendeten 50-Hz-Wechselstromverteilungssystemen beträgt die Nennspannung von Niederspannungsverteilerschränken typischerweise 380 V, wobei die Nennströme bis zu mehreren tausend Ampere erreichen.

Einfach ausgedrückt: Wenn man das gesamte Energiesystem mit dem menschlichen Blutkreislauf vergleicht, dann ist ein Kraftwerk das Herz, Hochspannungsleitungen die Arterien und Niederspannungsverteilerschränke die Kapillaren, die jeden Endverbraucher erreichen. Sie sind dafür verantwortlich, die heruntergestufte Leistung sinnvoll auf jede elektrische Einheit zu verteilen und sicherzustellen, dass verschiedene elektrische Geräte – Beleuchtung, Motoren usw. – die benötigte elektrische Energie sicher und stabil erhalten können. Unsere Schaltanlagen erfüllen die relevanten nationalen und internationalen Normen IEC 61439 und GB/T 7251.

Was sind die Hauptfunktionen und Rollen?

Die Kernfunktionen eines Niederspannungsverteilerschranks lassen sich in drei Aufgaben zusammenfassen: Empfangen, Verteilen und Schützen.

Zunächst erhält es über den Einspeiseschrank (Empfangsschrank) elektrische Energie aus dem vorgelagerten Stromnetz (z. B. der Niederspannungsseite eines Transformators). Anschließend verteilt es die Energie über die Hauptsammelschiene (Kupferschienensystem) an die Abzweigstromkreise und liefert sie über die Abgangsschränke an Geräte wie Motoren und Beleuchtungssysteme. Während dieses Prozesses überwachen Schutzeinrichtungen – Leistungsschalter, Sicherungen, Trennschalter usw. – kontinuierlich den Stromkreisstatus. Im Falle einer Überlastung, eines Kurzschlusses oder einer Leckage können sie den fehlerhaften Stromkreis schnell trennen und so sowohl Ausrüstung als auch Personal effektiv schützen.

Darüber hinaus dienen Niederspannungsverteilerschränke auch der Blindleistungskompensation. Kondensatorbänke (Kompensationsschränke) verbessern den Leistungsfaktor des Netzes, indem sie Kondensatorbänke automatisch schalten, wodurch Leitungsverluste reduziert und die Energieeffizienz erhöht werden.

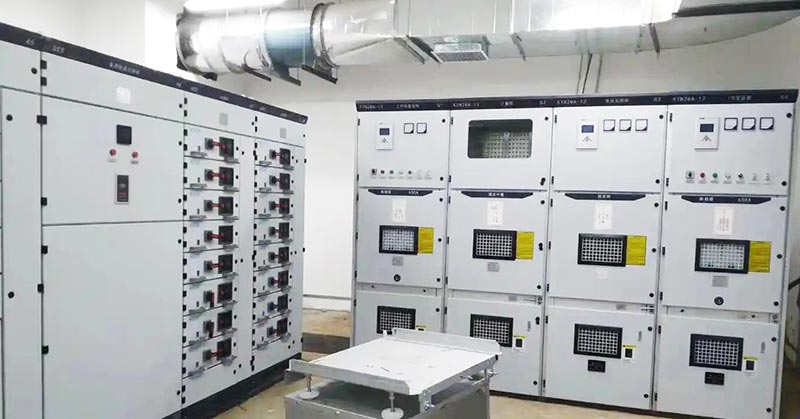

Gängige Typen und Modelle von Niederspannungsschaltanlagen

Aufgrund ihrer Montageart werden Niederspannungsschaltanlagen im Allgemeinen in zwei Bautypen unterteilt: Niederspannungsschaltanlagen in fester Ausführung und Niederspannungsschaltanlagen in Einschubbauweise.

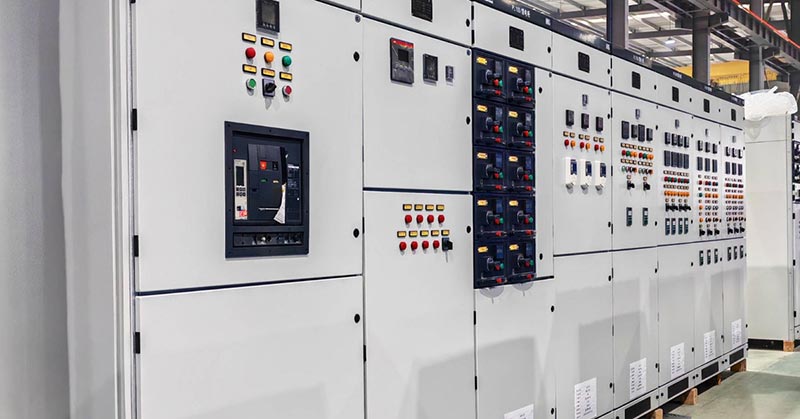

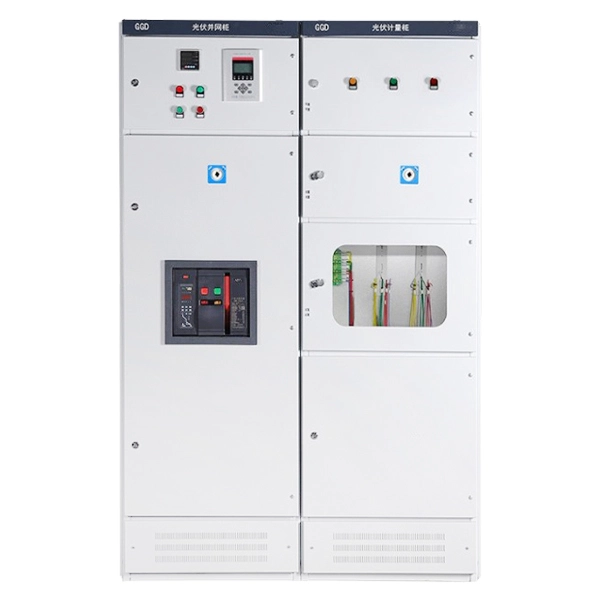

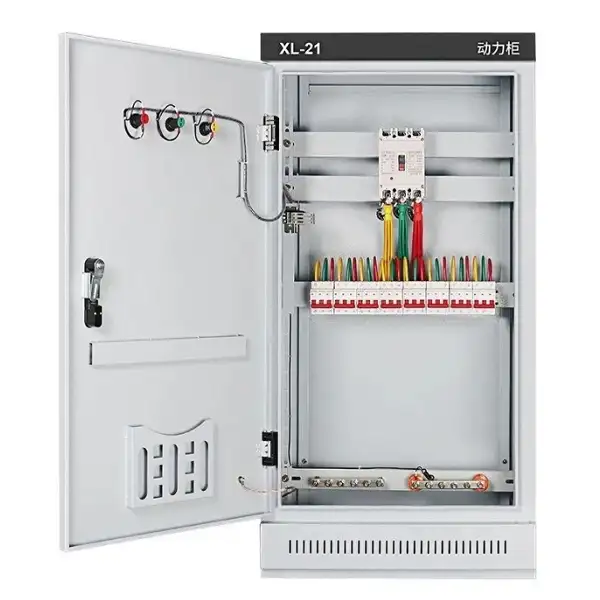

Feste Schaltanlage, wie die GGD-Schaltanlage, verfügen über eine feste Schalttafelstruktur, bei der alle elektrischen Komponenten fest montiert sind. Es zeichnet sich durch eine robuste Struktur, geringere Kosten und einfache Wartung aus. Es eignet sich für Verteilungssysteme in Kraftwerken, Umspannwerken sowie Industrie- und Bergbauunternehmen mit Nennströmen bis zu 3150 A. Das Gehäuse nutzt natürliche Belüftung zur Wärmeableitung, wobei Lüftungsschlitze oben und unten einen natürlichen Luftstrompfad bilden.

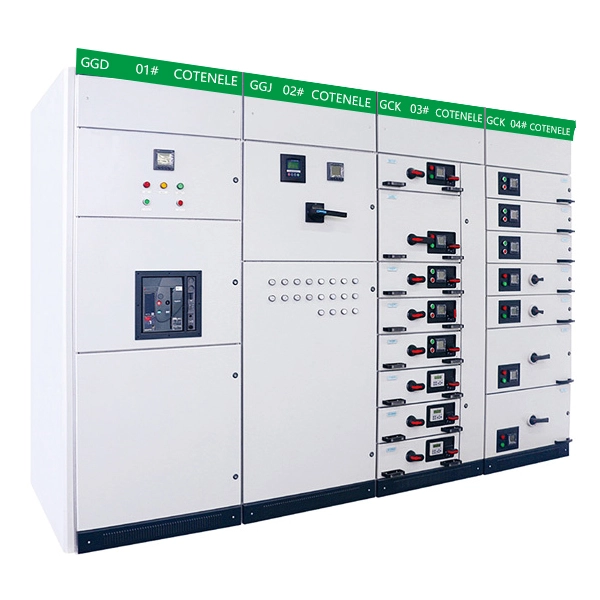

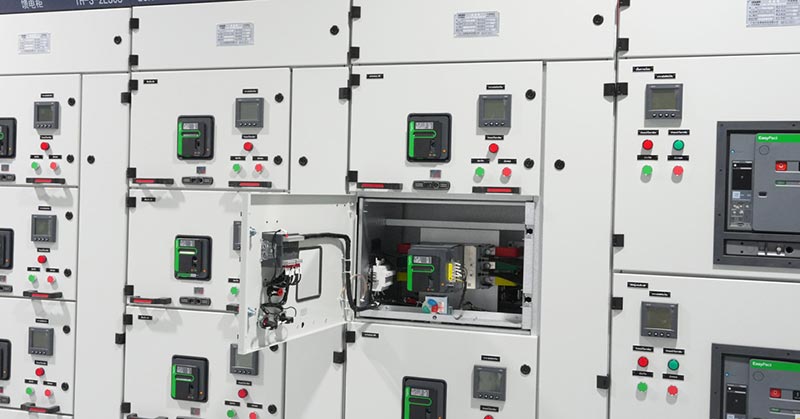

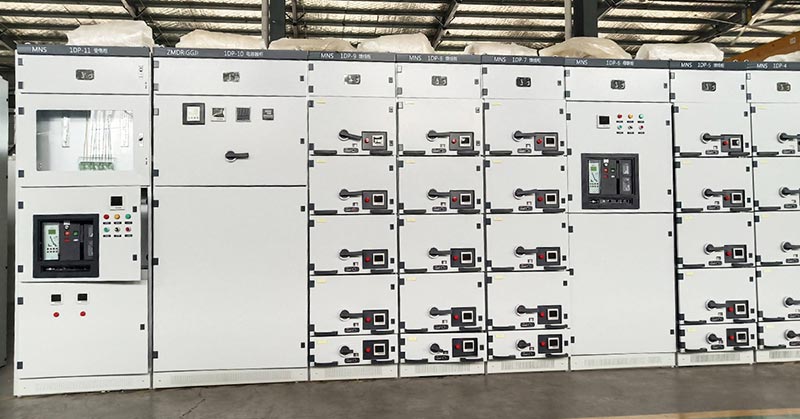

Einschubschaltanlage(auch Schubladenschaltanlage genannt) wird durch Modelle wie GCK, GCS und MNS repräsentiert. Seine Besonderheit besteht darin, dass jeder Abgang als eigenständige Schublade konzipiert ist. Einschubschaltanlagen sind platzsparender, wartungsfreundlicher und bieten mehr Abgangsstromkreise, sind aber in der Regel teurer. Wenn in einem Stromkreis ein Fehler auftritt, muss zur Reparatur nur die entsprechende Schublade herausgezogen werden, und ein Ersatzgerät kann ohne Unterbrechung der Stromversorgung ausgetauscht werden, andere Stromkreise bleiben davon unberührt. Die MNS-Niederspannungsschaltanlage basiert auf der von ABB (Schweiz) übertragenen Technologie und bietet Vorteile wie kompakte Bauweise, große strukturelle Vielseitigkeit und ein hohes Maß an Modularität.

Was sind die internen Kernkomponenten in Niederspannungsschaltanlagen?

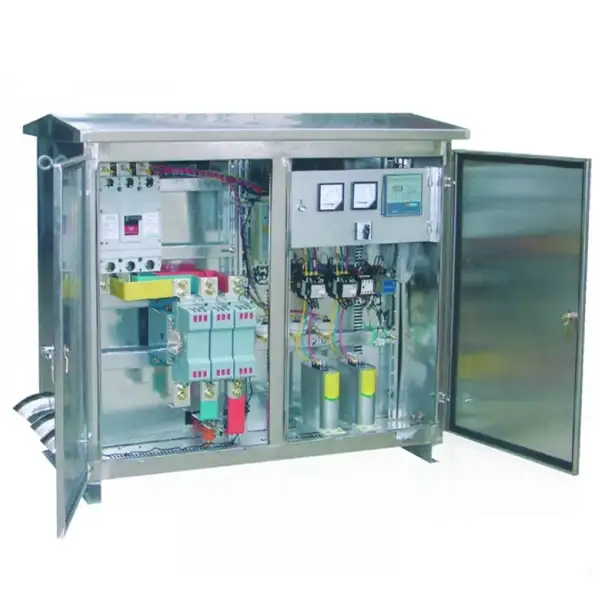

Eine komplette Niederspannungs-Schaltanlage umfasst in der Regel folgende Komponenten:

Beilage:

Das Gehäuse besteht normalerweise aus hochwertigem kaltgewalztem Stahlblech oder Edelstahl, das durch Biegen, Schweißen und Pulverbeschichten geformt wird. Es bietet mechanische Unterstützung und Schutz.

Sammelschienensystem:

Das Sammelschienensystem der Niederspannungsschaltanlage umfasst Hauptsammelschienen und Abzweigsammelschienen. Die Hauptsammelschiene verläuft durch das gesamte Niederspannungsverteilerfeld und ist für die Sammlung und Verteilung des Gesamtstroms zuständig, während die Abzweigsammelschienen die einzelnen Ausgangseinheiten mit Strom versorgen.

Schaltanlage:

Zu den wichtigsten internen Komponenten dieses Produkts gehören Leistungsschalter, Trennschalter, Schütze usw., die zur Steuerung und zum Schutz dienen. Der Leistungsschalter ist die Kernkomponente, die Schalt- und Fehlerschutzfunktionen vereint.

Schutzgeräte:

Zu den Schutzgeräten im Schrank gehören in der Regel thermische Überlastrelais, Sicherungen und Fehlerstromschutzgeräte, die vielfältigen Schutz vor Überlast, Kurzschluss und Leckage bieten.

Mess- und Anzeigegeräte:

Die Messfächer umfassen Amperemeter, Voltmeter, Leistungsfaktorregler, Anzeigeleuchten usw. zur Echtzeitüberwachung des Systemstatus.

Kompensationsausrüstung:

Zu diesen Komponenten gehören im Allgemeinen Kondensatorbatterien und deren Schaltsteuergeräte, die zur Blindleistungskompensation eingesetzt werden.

Die technischen Parameter

Wie wählt man die geeignete Niederspannungsschaltanlage aus?

Wir nennen die Auswahlmethode die „fünfstufige“ Auswahlmethode:

Schritt 1: Definieren Sie die wichtigsten elektrischen Parameter

Die Grundlage für die Auswahl der Niederspannungsschaltanlage ist die Bestätigung der technischen Parameter, die die Schaltanlage gemäß den technischen Anforderungen des Kunden erfüllen muss. Bestätigen Sie zunächst die Nennspannung (normalerweise 380 V/400 V Wechselstrom, 50 Hz) und den Nennstrom des Systems. Der Nennstrom sollte auf der Grundlage der Gesamtlast aller elektrischen Geräte berechnet werden, wobei ein Spielraum von 15–20 % für zukünftige Erweiterungen reserviert werden sollte. Zweitens ist die Kurzschlussfestigkeit auch ein wichtiger Sicherheitsindikator. Der Nennkurzzeitstrom (Icw) und der Nennspitzenstrom (Ipk) der Schaltanlage müssen größer sein als der maximale voraussichtliche Kurzschlussstrom, der im System auftreten kann; andernfalls könnte es im Fehlerfall zu einer Explosion oder einem Brand kommen.

Schritt 2: Analysieren Sie die Serviceumgebung

Die Umgebungsbedingungen wirken sich direkt auf die Schutzanforderungen und die Lebensdauer der Niederspannungsschaltanlagen aus. Wir müssen je nach Betriebsumgebung der Niederspannungsschaltanlagen unterschiedliche Schutzgrade anpassen.

Schritt 3: Lasttypen und funktionale Anforderungen aufeinander abstimmen

Unterschiedliche Lasten erfordern, dass Niederspannungsschaltanlagen unterschiedliche Steuer- und Schutzfunktionen haben. Bei induktiven Lasten wie Motoren (z. B. Lüftern und Pumpen in Fabriken) kann der Anlaufstrom das 5- bis 7-fache des Nennwerts erreichen. Es sollten Schaltkreise mit Überlast-, Phasenverlust- und Rotorblockierschutz sowie geeigneten Schützen und Thermorelais ausgewählt werden. Für ohmsche Lasten wie Beleuchtung sind ortsfeste Niederspannungsschaltanlagen mit einfachem Aufbau und hohem Preis-Leistungs-Verhältnis geeignet. Für Rechenzentren, Krankenhäuser und andere Orte mit extrem hohen Anforderungen an die Kontinuität der Stromversorgung sollten Hot-Swap-fähige Niederspannungsschaltanlagen mit Ausfahrfunktion verwendet werden, die mit automatischen Umschaltern (ATS) und redundantem Design ausgestattet sind. Für intelligente Gebäude oder moderne Fabriken sind intelligente Schaltanlagen besser geeignet, die intelligente Zähler sowie Fernüberwachung und -steuerung unterstützen und eine Verbindung zu Energiemanagementsystemen ermöglichen.

Schritt 4: Bewerten Sie den zukünftigen Betrieb, die Wartung und die Erweiterung

Die Auswahl sollte ausreichend Spielraum für einen langfristigen Betrieb und zukünftige Nachrüstungen lassen. Wenn die Möglichkeit eines schnellen Austauschs von Modulen ohne Stromunterbrechung im Fehlerfall gewünscht ist, sollten ausfahrbare Niederspannungsschaltanlagen bevorzugt werden, da deren Einschubeinheiten unabhängig voneinander ein- und ausgesteckt werden können. Gleichzeitig empfiehlt es sich, bezogen auf die Gesamtzahl der Stromkreise etwa 20 % freie Ausgangsstromkreise zu reservieren, um künftige Geräteerweiterungen zu ermöglichen. Wenn das Budget es zulässt und der Platz vor Ort knapp ist, ist die ausfahrbare Niederspannungsschaltanlage ebenfalls die bessere Wahl. Für Anwendungen, die eine Ferndatenerfassung, Fehlervorhersage und zustandsbasierte Wartung erfordern, sollten intelligente Einschubschaltanlagen mit Kommunikationsgateways und Überwachungssoftware konfiguriert werden. Darüber hinaus sind die Ersatzteilverfügbarkeit und die Kundendienst-Reaktionsfähigkeit des Lieferanten zu berücksichtigen.

Schritt 5: Ausgleichen der Lebenszykluskosten

Bei der Auswahlentscheidung sollte nicht nur der anfängliche Kaufpreis berücksichtigt werden, sondern auch die Lebenszykluskosten (LCC) bewertet werden, einschließlich Beschaffung, Installation, Betrieb, Wartung, Ausfallzeitverluste und Energiekosten. Inländische Marken (z. B. Chint, Delixi, Changshu Switchgear) zeichnen sich durch eine starke preisliche Wettbewerbsfähigkeit aus – die Kosten für Schlüsselkomponenten betragen häufig 1/2 bis 1/5 der Kosten internationaler Marken – und bieten eine schnelle Servicereaktion, wodurch sie sich für Projekte eignen, bei denen das Kosten-Leistungs-Verhältnis von größter Bedeutung ist. Internationale Marken (ABB, Schneider Electric, Siemens) sind führend bei technischen Spezifikationen, haben eine längere mittlere Zeitspanne zwischen Ausfällen und verfügen über ausgereifte digitale Ökosysteme, was sie ideal für kritische Projekte mit sehr hohen Zuverlässigkeitsanforderungen macht. Das blinde Streben nach niedrigen Preisen kann zur Verwendung minderwertiger Bleche, verringerter Kurzschlusskapazität oder vereinfachter Schutzfunktionen führen, was später zu häufigen Fehlern und letztendlich zu größeren wirtschaftlichen Verlusten führt. Daher sollte die optimale kosteneffiziente Lösung gewählt werden, die gleichzeitig die Sicherheits- und Leistungsanforderungen erfüllt.
