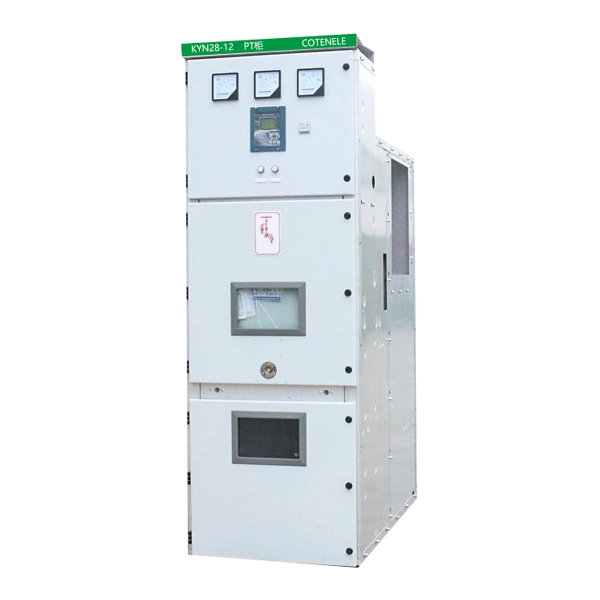

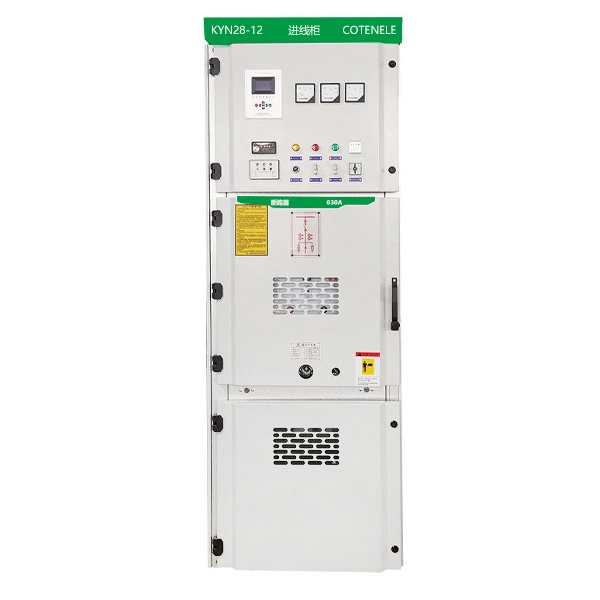

11-kV-Mittelspannungsschaltanlage mit Metallverkleidung für den Innenbereich
Cotenele ist eine Fabrik zur Herstellung von Elektroschalttafeln mit Sitz in der chinesischen Stadt Wenzhou. Wir liefern metallverkleidete 11-kV-Mittelspannungsschaltanlagen der Serie kyn28-12 für den Innenbereich und die darin enthaltenen internen Kernkomponenten wie Vakuum-Leistungsschalter, Lasttrennschalter, Stromwandler und Spannungswandler usw. Unsere elektrischen Produkte wurden in viele Länder und Regionen nach Übersee exportiert und werden von unseren Kunden weithin gelobt.
Cotenele ist ein Hauptlieferant der 11-KV-Mittelspannungsschaltanlage der Serie kyn28-12 für den Innenbereich mit Metallverkleidung in China. Diese Mittelspannungsschaltanlage, die allgemein als „Einschub“ oder „Ausfahrschalttafel“ bekannt ist, ist für eine sichere und flexible Stromverteilung konzipiert. Sein herausragendes Merkmal ist der abnehmbare Leistungsschalterwagen, der in die „Service“- oder „Test-/Isolier“-Position gerollt werden kann und so einen schnellen Austausch und eine schnelle Wartung ermöglicht, ohne die gesamte Baugruppe stromlos zu machen.
Eine robuste, metallgekapselte Konstruktion, unterteilte Räume (Leistungsschalter-, Sammelschienen-, Kabel- und Instrumentenräume) und obligatorische mechanische Verriegelungen (fünf Schutzfunktionen) sorgen für eine hohe Betriebssicherheit. Diese Einheiten werden häufig in primären und sekundären Verteilungsnetzen von Umspannwerken, Industrieanlagen (Stahl, Petrochemie, Bergbau), Gewerbegebäuden, Rechenzentren und Anlagen für erneuerbare Energien wie Solarparks und Windparks eingesetzt. Sie entsprechen der internationalen Norm IEC 62271-200 sowie der nationalen Norm GB/T 3906 und DL/T 404.
Produktmodell
Wichtigste technische Parameter
| ltem | Einheit | Technische Parameter | |
| Nennspannung | KV | 3.6、7.2、12 | |
| Nennfrequenz | Hz | 50 | |
| Nennstrom des Leistungsschalters | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Bemessungsstrom der Schaltanlage | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Bemessungskurzzeitstromfestigkeit (4S) | KA | 20, 25, 31,5, 40 | |
| Bemessungsspitzenstrom (Peak) | KA | 50, 63, 80, 100 | |
| Bemessungskurzschlussausschaltstrom | KA | 20, 25, 31,5, 40 | |
| Bemessungskurzschluss-Schließstrom (Spitze) | KA | 50, 63, 80, 100 | |
| Bewerteter Isolationsgrad 1-Minuten-Netzfrequenzspannungsfestigkeit |
Phase-zu-Phase, Phase-zu-Erde |
KV | 24、32、42 |
| Zwischen offenen Kontakten | KV | 24、32、42 | |
| Blitzimpuls Spannungsfestigkeit (Spitzenwert) |
Phase-zu-Phase, Phase-zu-Erde |
KV | 40、60、75 |
| Zwischen offenen Kontakten | KV | 46、70、85 | |
| Schutzgrad | Das Gehäuse ist IP4X, und wenn die Türen des Fachs und des Leistungsschalterraums geöffnet sind, ist es IP2X. | ||
Arbeitsbedingungen
1. Umgebungslufttemperatur: maximal +40 °C, minimal –15 °C.
2. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 % mit einem entsprechenden täglichen durchschnittlichen Wasserdampfdruck von nicht mehr als 2,2 KPa; monatlicher Durchschnitt ≤90 % mit einem entsprechenden monatlichen durchschnittlichen Wasserdampfdruck von nicht mehr als 1,8 KPa.
3. Höhe: nicht mehr als 1000 m über dem Meeresspiegel.
4. Seismische Intensität: nicht größer als Magnitude 8.
5. Die Umgebungsluft muss frei von erheblicher Verunreinigung durch korrosive oder brennbare Gase, Wasserdampf oder ähnliche Stoffe sein.
6. Der Installationsort muss frei von starken Vibrationen sein.
7. Wenn die Betriebsbedingungen die in GB3906 festgelegten normalen Grenzwerte überschreiten, vereinbaren der Benutzer und unser Unternehmen in gegenseitiger Absprache die erforderlichen Bestimmungen.
Was ist eine herausziehbare metallgekapselte Schaltanlage?
Die metallverkleidete Mittelspannungsschaltanlage KYN28-12 11KV für den Innenbereich ist ein elektrisches Gerät, dessen Leistungsschalterwagen im mittleren Fach der Schaltanlage installiert ist. Das gesamte Gehäuse ist durch Metalltrennwände in vier unabhängige Fächer unterteilt:
1. Sicherungsraum (Mitte):Beherbergt den Vakuum-Leistungsschalterwagen (z. B. VS1 oder VD4). Der Stapler verfügt über drei Positionen: „Wartung“, „Test/Isolierung“ und „Entfernt“. Er lässt sich leicht ein- und ausbauen, was eine bequeme Wartung ermöglicht. Für den Austausch des Leistungsschalters muss nicht das gesamte Schaltfeld abgeschaltet werden.
2. Sammelschienenraum:Befindet sich im oberen hinteren Teil. Enthält Hauptsammelschienen und Abzweigsammelschienen, die mehrere Schaltanlagenfelder verbinden.
3. Kabelfach:Befindet sich im unteren hinteren Teil. Wird zum Anschluss von Abgangskabeln, Überspannungsableitern und Erdungsschaltern verwendet.
4. Niederspannungsfach (Instrumentenfach):Befindet sich im vorderen oberen Teil. Enthält Schutzrelais (mikrocomputerbasiert), Instrumente, Anzeigelampen und andere sekundäre Komponenten.
Beobachtungsfenster:Jedes Abteil ist vollständig durch geerdete Metalltrennwände getrennt, wodurch effektiv verhindert wird, dass ein interner Lichtbogenfehler in einem Abteil benachbarte Abteile beeinträchtigt. Die Frontplatte verfügt über Beobachtungsfenster zur Anzeige der Staplerposition und des Isolationskontaktstatus.
| Komponente | Gemeinsames Modell | Funktion |
| Vakuum-Leistungsschalter | VS1,VD4 | Normale Last- und Kurzschlussströme schließen/unterbrechen |
| Erdungsschalter | JN15-12 | Zur Sicherheit des Personals muss die Kabelseite während der Wartung möglichst geerdet werden |
| Stromwandler | LZZBJ9-10 | Strom messen, Signale zum Schutz bereitstellen |
| Spannungswandler | JDZ(J)10 | Bereitstellung von Spannungssignalen und Steuerstrom |
| Überspannungsableiter | HY5WZ-17/45 | Begrenzen Sie Blitz- und Schaltüberspannungen |
| Mikrocomputerbasiertes Schutzrelais | z. B. RCS-9600-Serie | Überstrom-, Sofort- und Erdschlussschutz |
Konfiguration der Hauptkomponenten
Was sind die Vorteile der ausfahrbaren metallgekapselten Schaltanlagen KYN28-12?
1. Hohe Zuverlässigkeit:Metallverkleidete Konstruktion mit starker Störlichtbogenfestigkeit sorgt für Sicherheit.
2. Einfache Wartung:Ausfahrbares Design – der Austausch des Leistungsschalters dauert nur wenige Minuten, was die Ausfallzeit erheblich verkürzt.
3. Fünf-Präventions-Verriegelungen:Mechanische/elektrische Verriegelungen verhindern fünf Arten von Fehlbedienungen (z. B. kein Lasttrennschalten, kein unbeabsichtigtes Eindringen in stromführende Bereiche).
4. Hohe Standardisierung:Ausgereifte Produktion bei vielen heimischen Herstellern, gute Ersatzteilaustauschbarkeit, niedrige Beschaffungs- und Wartungskosten.
5. Flexible Konfiguration:Kann als Eingangs-, Ausgangs-, Mess-, PT-, Sammelschienen-Panel usw. zusammengebaut werden und passt sich so verschiedenen Hauptanschlussschemata an.
| Besonderheit | KYN28-12 (ausfahrbar) | XGN2-12 (fest) | HXGN-12 (Ring-Hauptgerät) |
| Leistungsschaltertyp | Ausfahrbar (LKW) | Fest montiert | Kombination aus Lasttrennschalter und Sicherung |
| Wartungskomfort | Exzellent | Arm | Medium |
| Bruchkapazität | Hoch (bis zu 40 kA) | Medium | Niedrig (Sicherungsschutz) |
| Größe | Größer | Größer | Klein |
| Kosten | Medium | Untere | Niedrig |
| Typische Anwendung | Hauptverteilung, hohe Kapazität | Nachrüstungen, geringer Bedarf | Endbenutzerverteilung, kleine Kapazität |
KYN28-12 Ausziehbare metallgekapselte Schaltanlage im Vergleich zu anderen Schaltanlagen

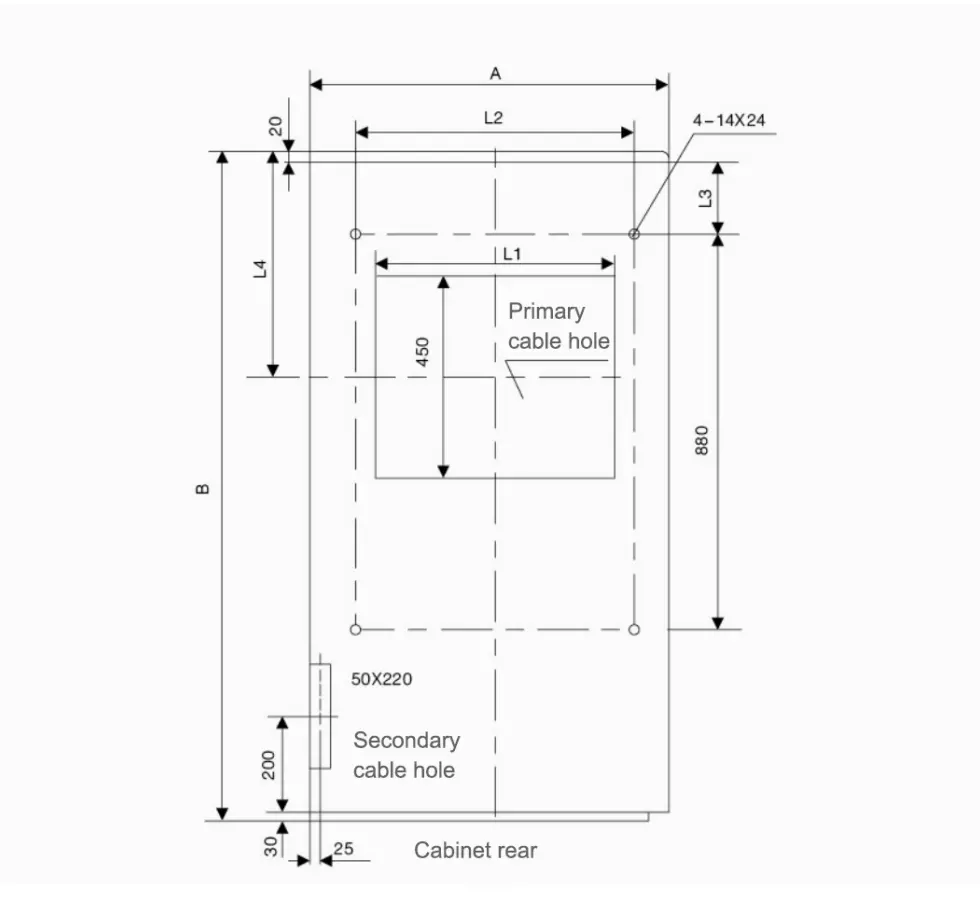

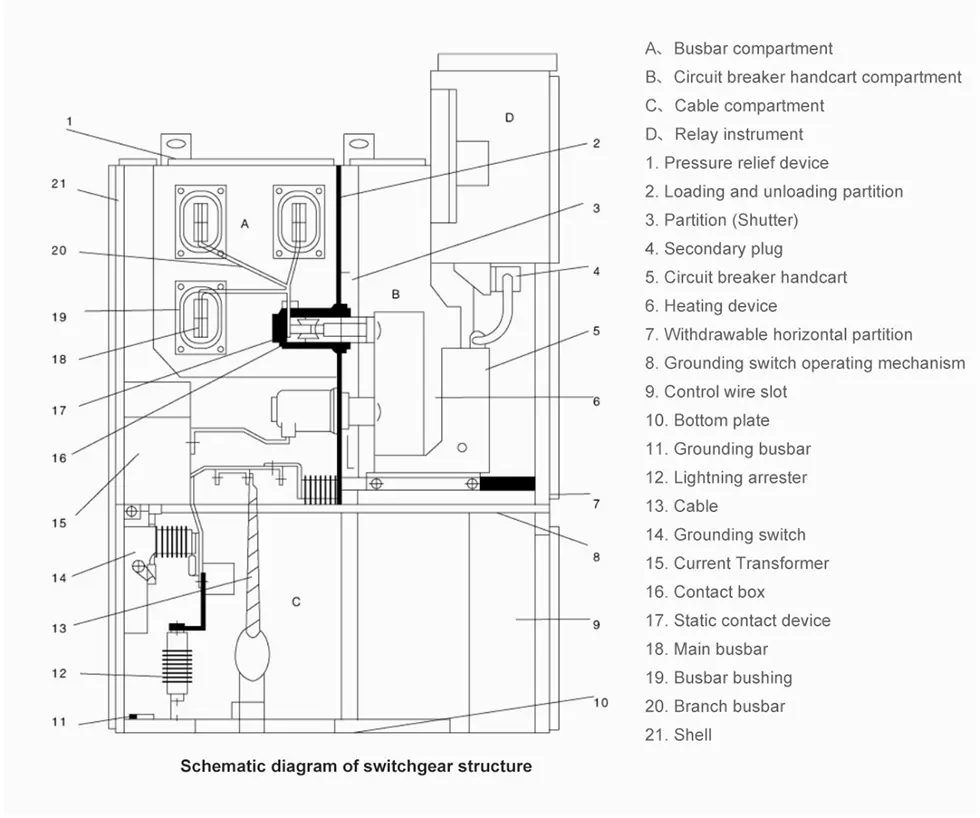

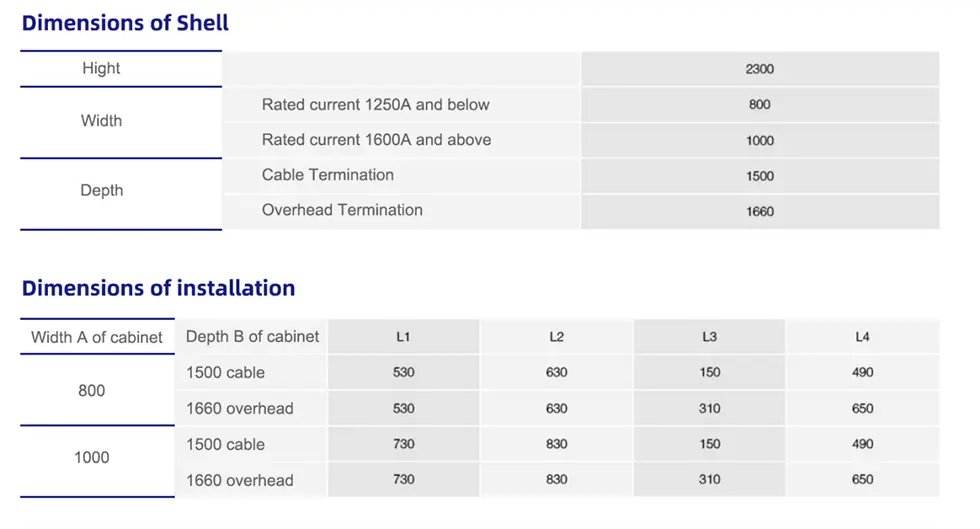

Schematische Darstellung des Schaltanlagenaufbaus und der Installation

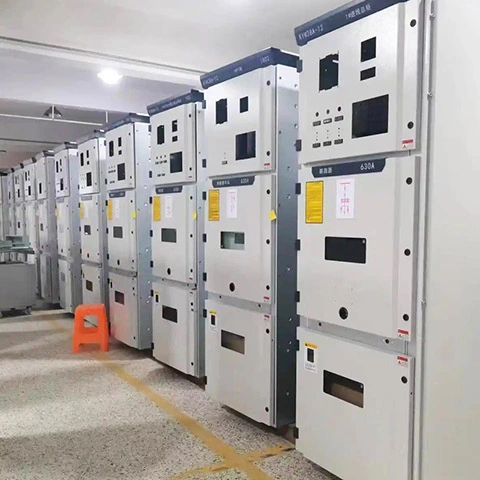

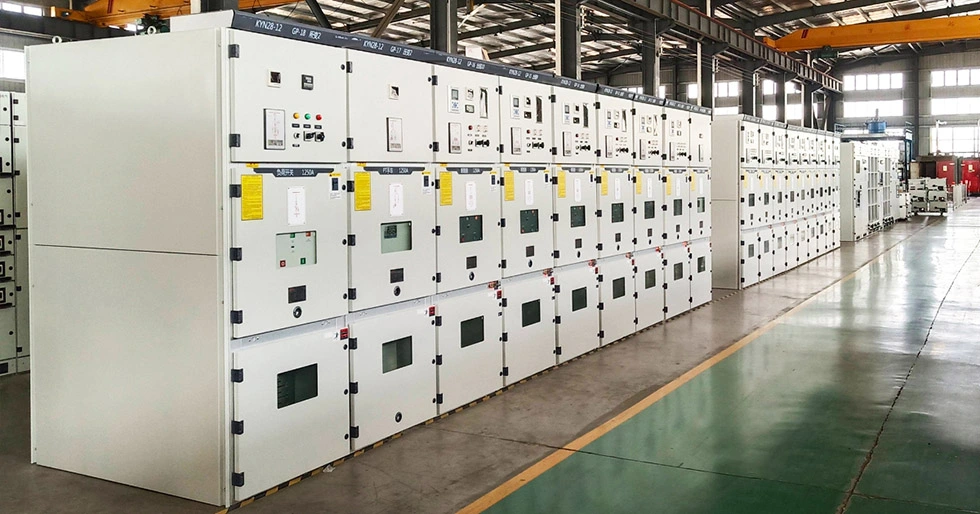

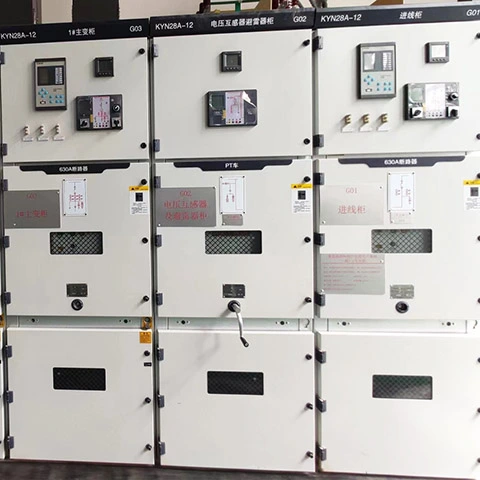

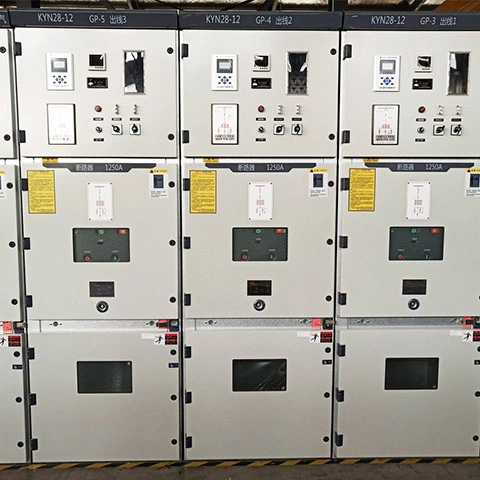

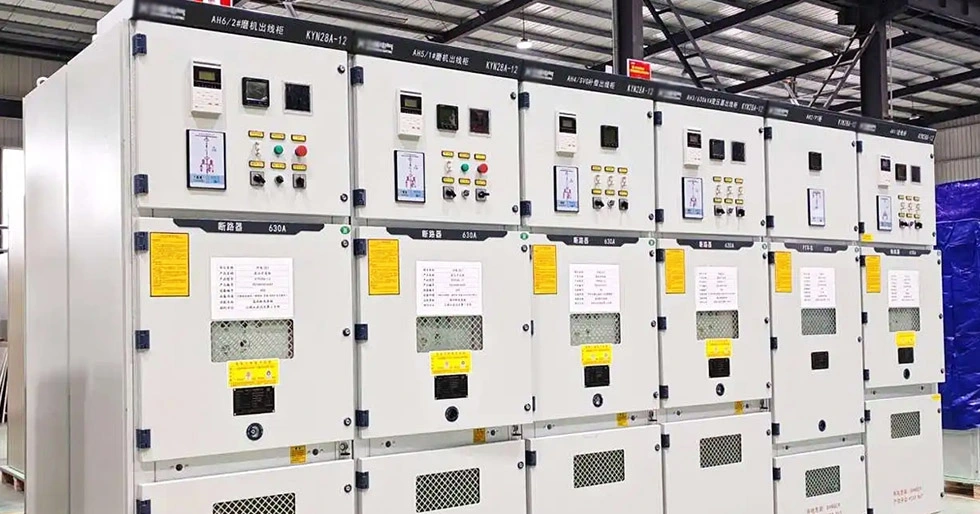

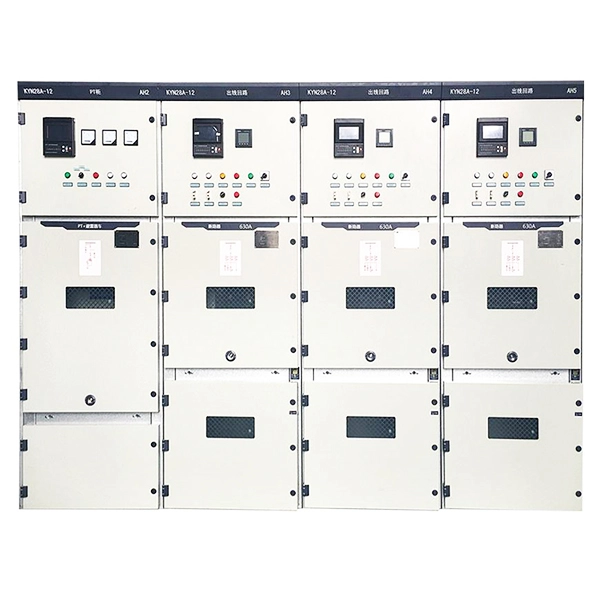

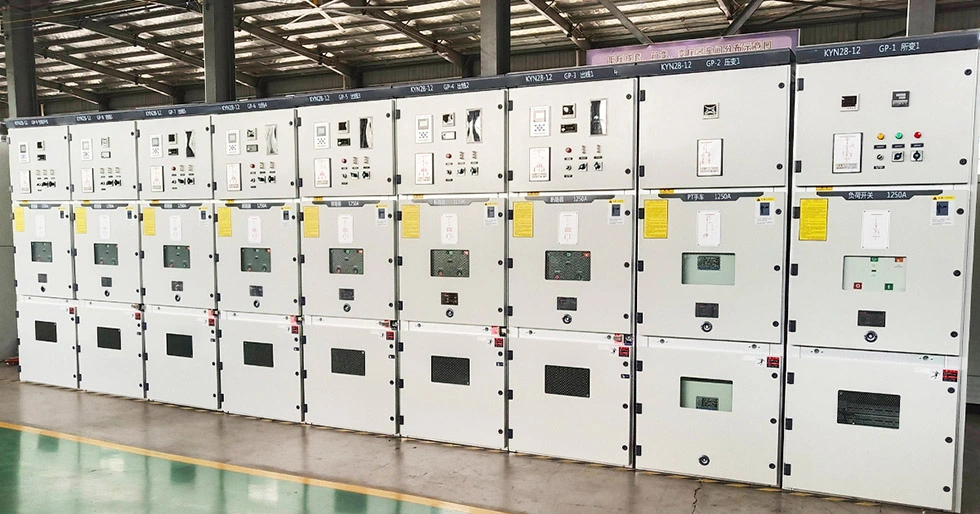

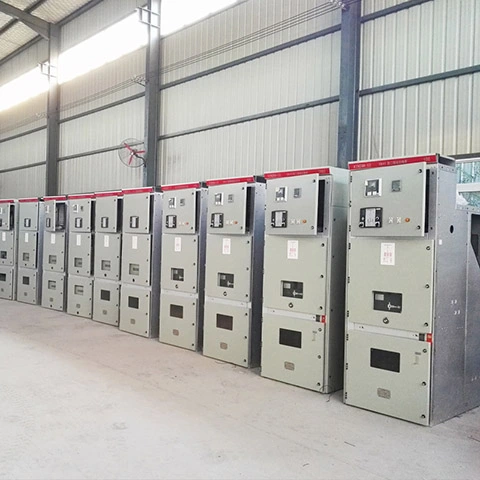

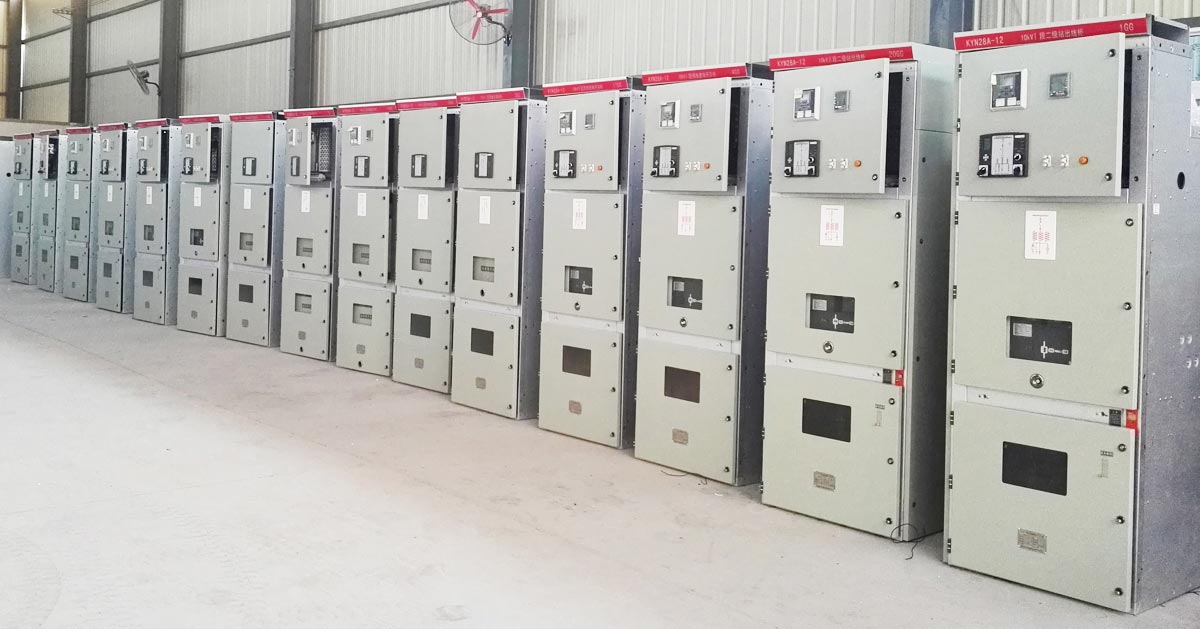

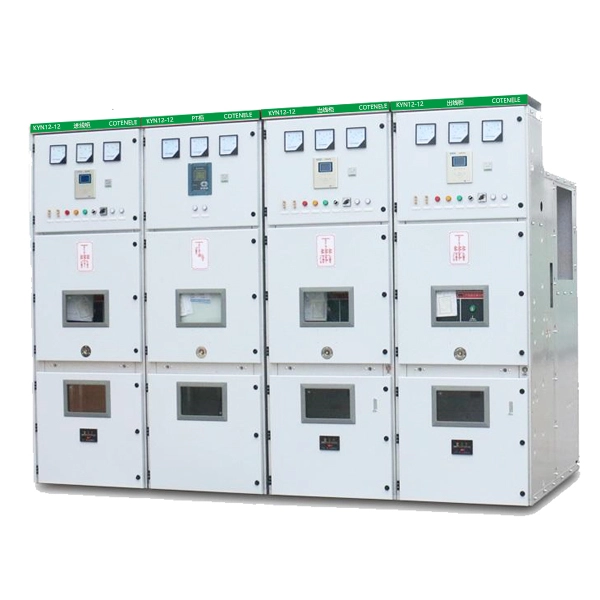

Produkte zeigen
