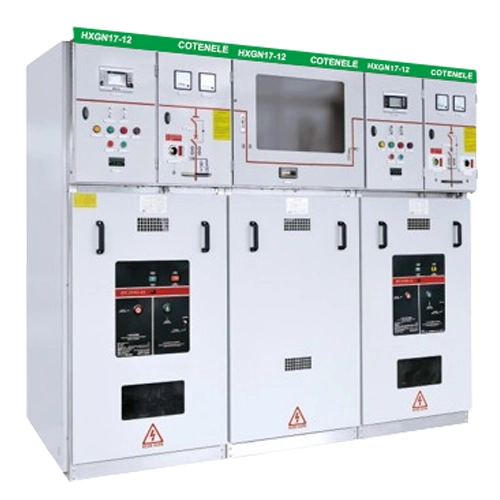

11-KV-Mittelspannungs-Ringhaupteinheit-MV-Panels

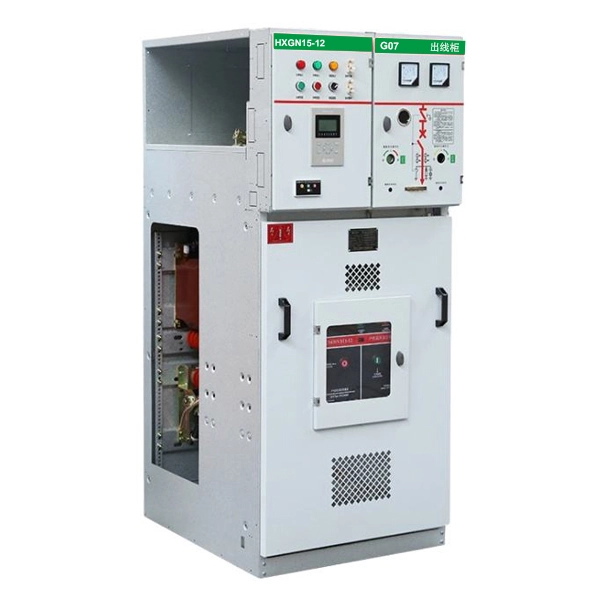

Cotenele ist einer der wichtigsten Hersteller von RMUs in China. Die von uns hergestellten kompakten Ringkabeleinheiten HXGN15-12 erfreuen sich großer Beliebtheit auf dem Markt. Die Mittelspannungs-Ringkabeleinheit HXGN15-12 11KV MV Panels ist eine feste, metallgekapselte Ringkabeleinheit, die normalerweise für dreiphasige 11-kV-, 50-Hz-Stromverteilungssysteme verwendet wird. Diese HXGN15-12 RMU zeichnet sich durch einen modularen Aufbau mit separaten Sammelschienen- und Schaltanlagenfächern sowie einem Verschlussmechanismus aus, der die Schaltanlage beim Öffnen des Lasttrennschalters isoliert und so eine sichere Wartung gewährleistet. Der Puffer-Lastschalter sorgt für eine zuverlässige Unterbrechung, während der Antriebsmechanismus (manuell oder motorisch) über eine umfassende „Fünf-Prävention“-Verriegelung verfügt. Die dreiphasige Anordnung von vorne nach hinten minimiert den Platzbedarf. Die Komponenten lassen sich leicht austauschen und das Gerät birgt keine Brand- oder Explosionsgefahr. Es eignet sich für Ringnetzwerk- und Terminalanwendungen, einschließlich kompakter Umspannwerke.

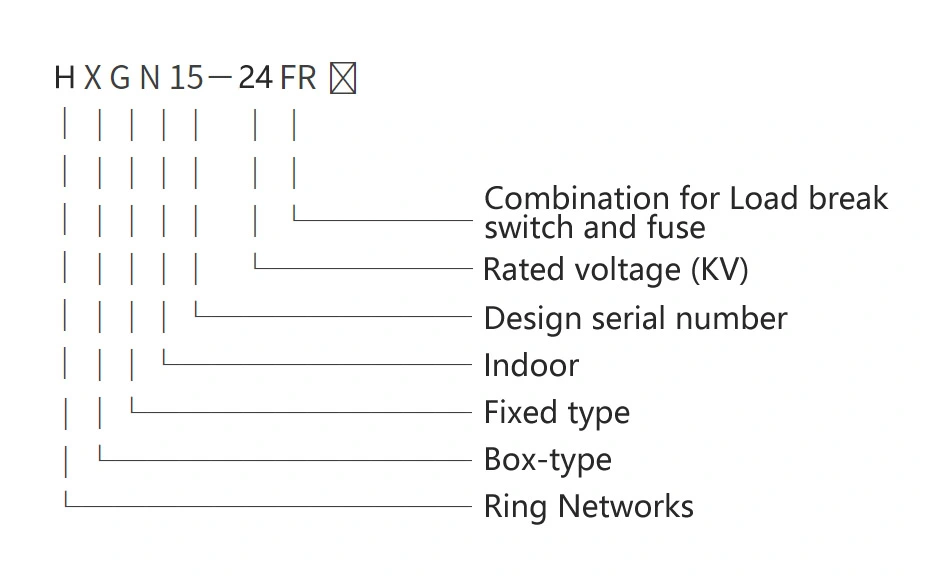

Modell und Bedeutungen

Wichtigste technische Parameter

Wichtigste technische Parameter von RMU

Parameter des Sicherungsschutztransformators

Arbeitsbedingungen

1.Umgebungstemperatur:-25℃~ +40℃;

2. Höhe:1000 m über dem Meeresspiegel nicht überschreiten:

3.Umgebungsfeuchtigkeit:Tägliche durchschnittliche relative Luftfeuchtigkeit ≤ 95 %: Monatliche durchschnittliche relative Luftfeuchtigkeit ≤ 90 %

4. Wasserdampfdruck:Tägliche durchschnittliche relative Luftfeuchtigkeit ≤ 2,2 kPa; Monatliche durchschnittliche relative Luftfeuchtigkeit ≤ 1,8 kPa;

5. Umgebung:Kein Feuer, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion und starke Vibrationen

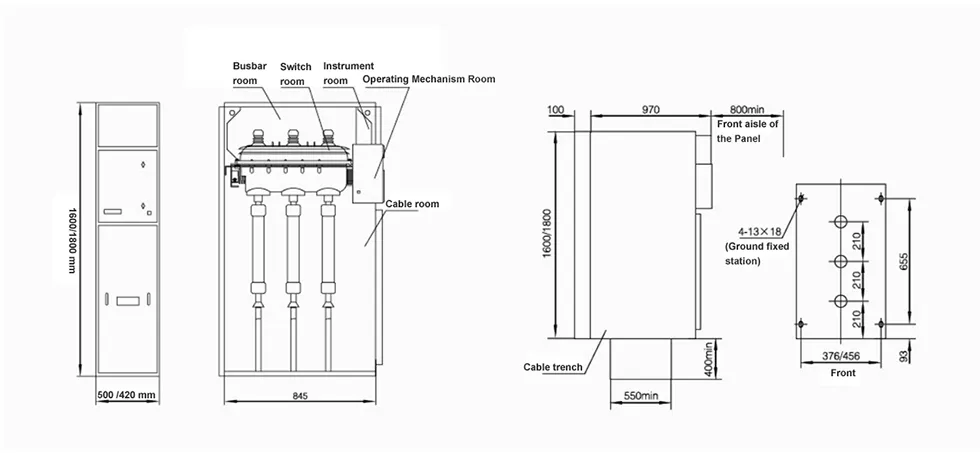

Produktstruktur

Die Mittelspannungs-Ringhaupteinheit MV-Panels HXGN15-12 11KV verfügen über eine metallgekapselte, feste Gehäusestruktur. Das Gehäuse besteht typischerweise aus genieteten verzinkten Aluminiumstahlblechen und besteht im Allgemeinen aus einer oberen Einheit und einem unteren Kabelfach.

Die Einheit besteht aus den folgenden vier Funktionsfächern:

Funktionsprinzip

1. Prinzip der Lichtbogenlöschung des Hauptschalters

SF6-Lasttrennschalter RMU:Das Schaltergehäuse besteht aus Epoxidharz und ist mit SF6-Gas gefüllt, das sowohl als Isolier- als auch als Lichtbogenlöschmedium dient. Während des Öffnungsvorgangs erzeugt ein Puffermechanismus einen Gasstrom, der den Lichtbogen löscht. Dadurch kann eine stabile und zuverlässige Unterbrechungsleistung gewährleistet werden.

Vakuum-Lasttrennschalter RMU:Verwendet einen Vakuumunterbrecher, bei dem die hohe Spannungsfestigkeit des Vakuums den Lichtbogen löscht. Diese Version bietet die Vorteile, dass keine Brand- oder Explosionsgefahr besteht und die elektrische Lebensdauer lange ist.

2. Schutzprinzip der Schalter-Sicherungs-Kombination

Der Lastschalter kann mit Sicherungen kombiniert werden. Wenn eine Phasensicherung durchbrennt, löst ihr Schlagbolzen einen Verbindungsmechanismus aus, der den Lastschalter öffnet und so eine einmalige Unterbrechung des Kurzschlussstroms zum Schutz des Transformators ermöglicht.

3. Prinzip der Ringnetzwerk-Stromversorgung

Ringnetzgeräte können flexibel zu Ringnetz-Stromversorgungseinheiten kombiniert und erweitert werden. Wenn eine Eingangsleitung ausfällt, kann die andere Eingangsleitung die Stromversorgung aufrechterhalten und so den kontinuierlichen Betrieb der Benutzerzweige gewährleisten.

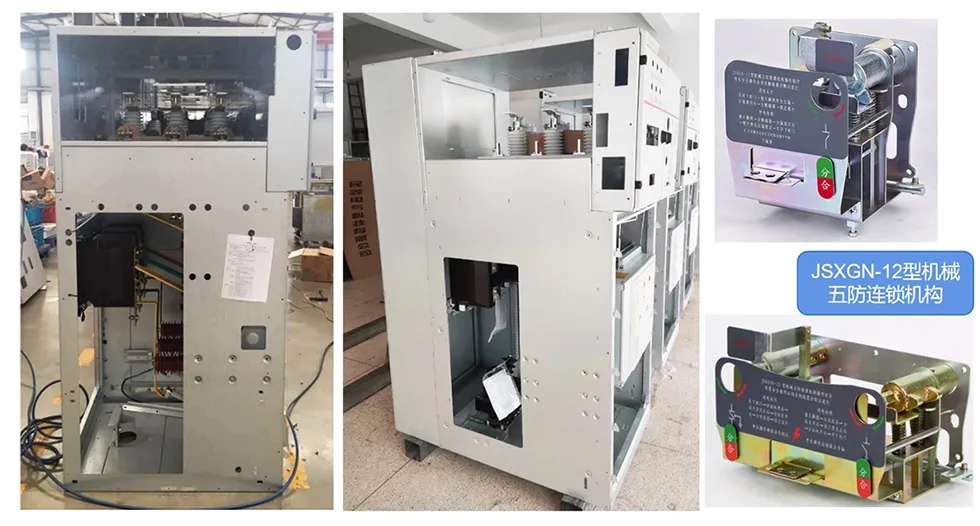

4. Sicherheitsverriegelungsmechanismus

Die 11-kV-Mittelspannungs-Ringhauptanlagen-MV-Schalttafeln sind mit einer umfassenden mechanischen Verriegelungsvorrichtung mit „Fünf-Proof“-Funktion ausgestattet. Beispielsweise kann die Luke erst geöffnet werden, nachdem der Lastschalter geöffnet und der Erdungsschalter geschlossen ist; Der Lastschalter kann bei geöffneter Luke nicht geschlossen werden.

Warum Cotenele wählen?

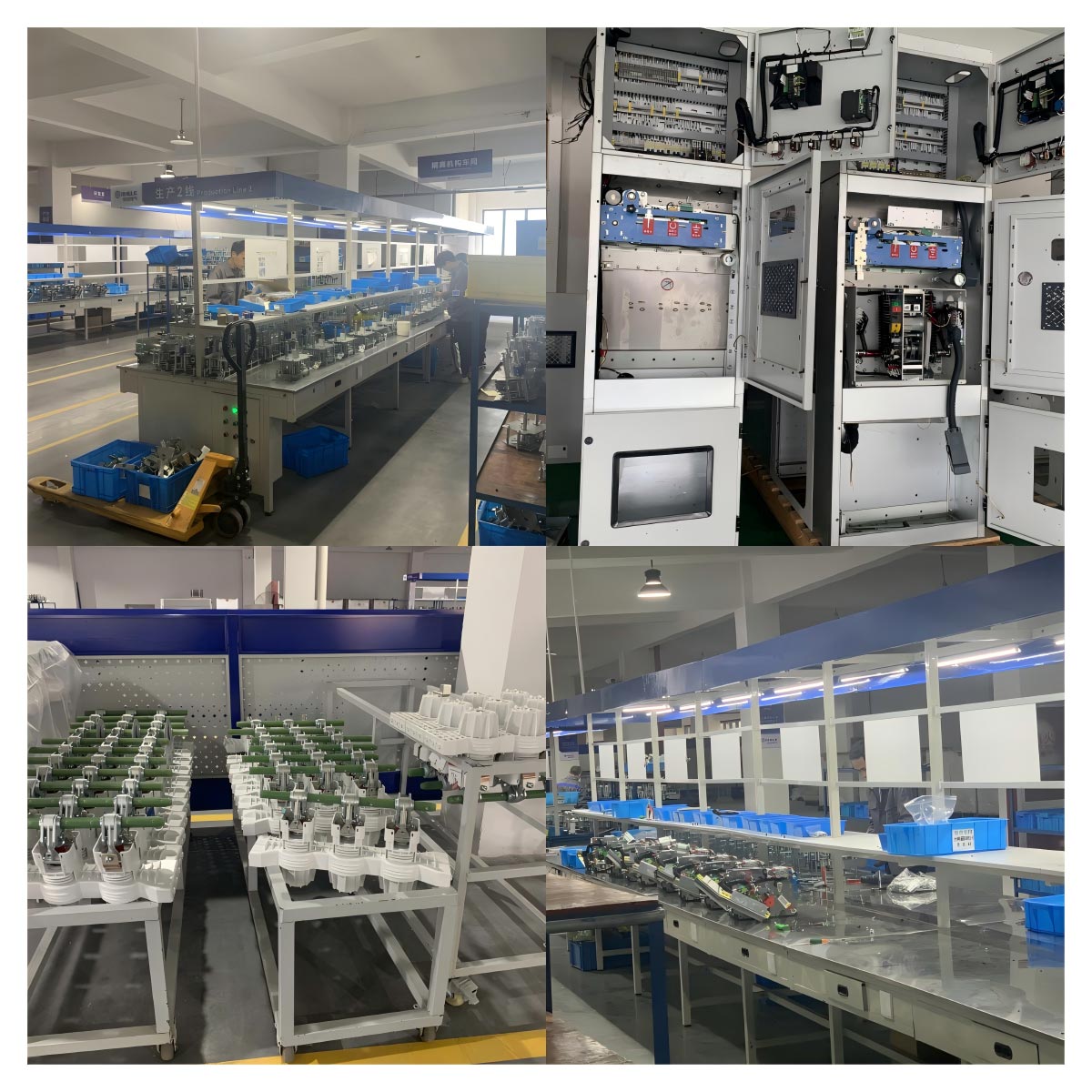

Cotenele International Trade (Wenzhou) Co., Ltd. ist ein technologieorientierter Hersteller und Exporteur, der eine eigene 30.000 m² große Fabrik mit jahrelanger technologischer Anhäufung von Kernkomponenten für 12-kV-40,5-kV-Schaltanlagen kombiniert.

Wir haben große Anstrengungen in die Forschung und Entwicklung von gasisolierten Schaltanlagen, umweltfreundlichen Schaltanlagen und luftisolierten Schaltanlagen investiert und verfügen außerdem über eine komplette Produktlinie, die Ringhauptanlagen, vorgefertigte Umspannwerke, Transformatoren, Leistungsschalter, Trennschalter und andere Produkte umfasst. Unsere Produkte bedienen anspruchsvolle Branchen wie Energie, Eisenbahn, Petrochemie, U-Bahn, Kommunalbau, Stahl und Kohle.

Unterstützt durch die Zertifizierungen ISO9001, ISO14001 und ISO18001 implementieren wir das ERP-Management vollständig und haben wichtige Durchbrüche in den Bereichen Umweltschutz, kompaktes Design, Intelligenz und wartungsfreier Betrieb erzielt.

Mit Sitz in Chinas „Elektrohauptstadt“ (Liushi, Yueqing) sind wir nicht nur ein Hersteller, sondern ein hochwertiger integrierter Lieferant von Mittelspannungs-Komplettkomponenten. Unser Team geht mit der Zeit und ist bestrebt, die besten Produkte und den besten Service anzubieten. Kontaktieren Sie uns und erleben Sie Zuverlässigkeit, Innovation und umfassende Unterstützung.

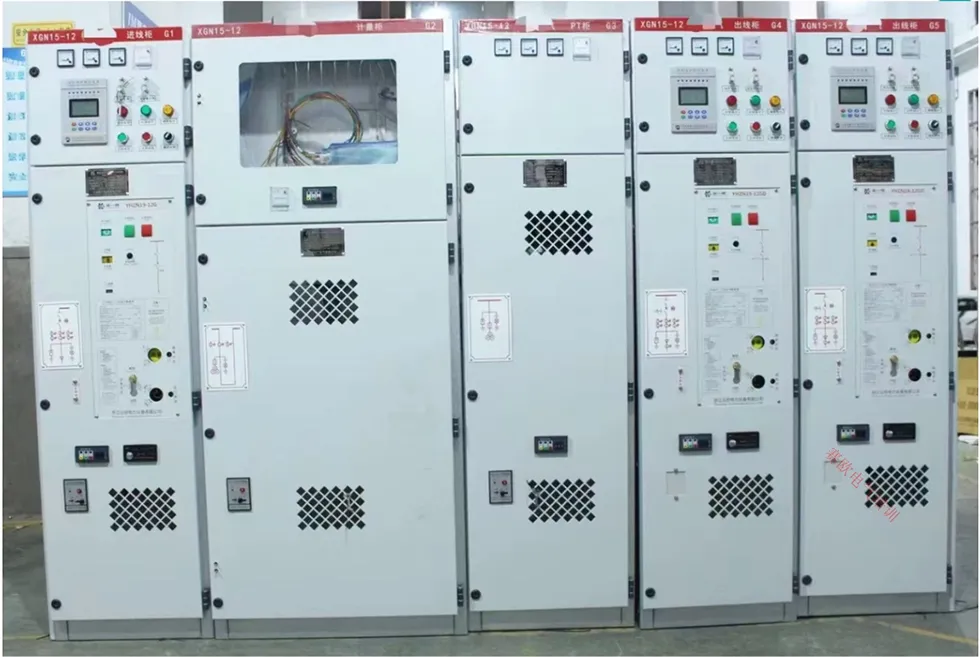

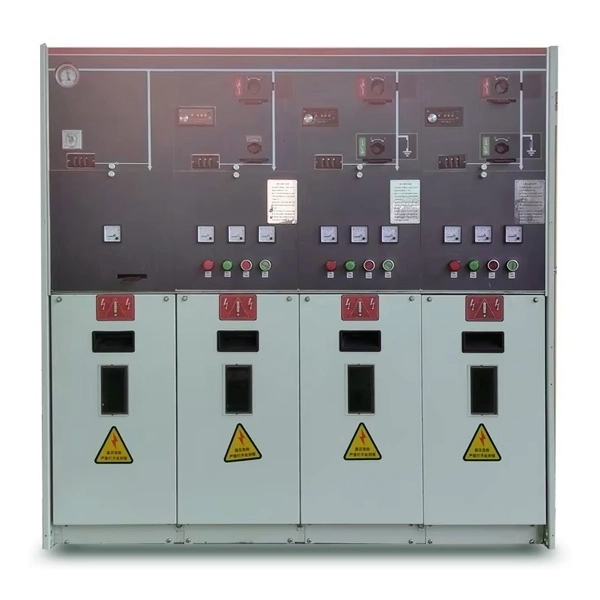

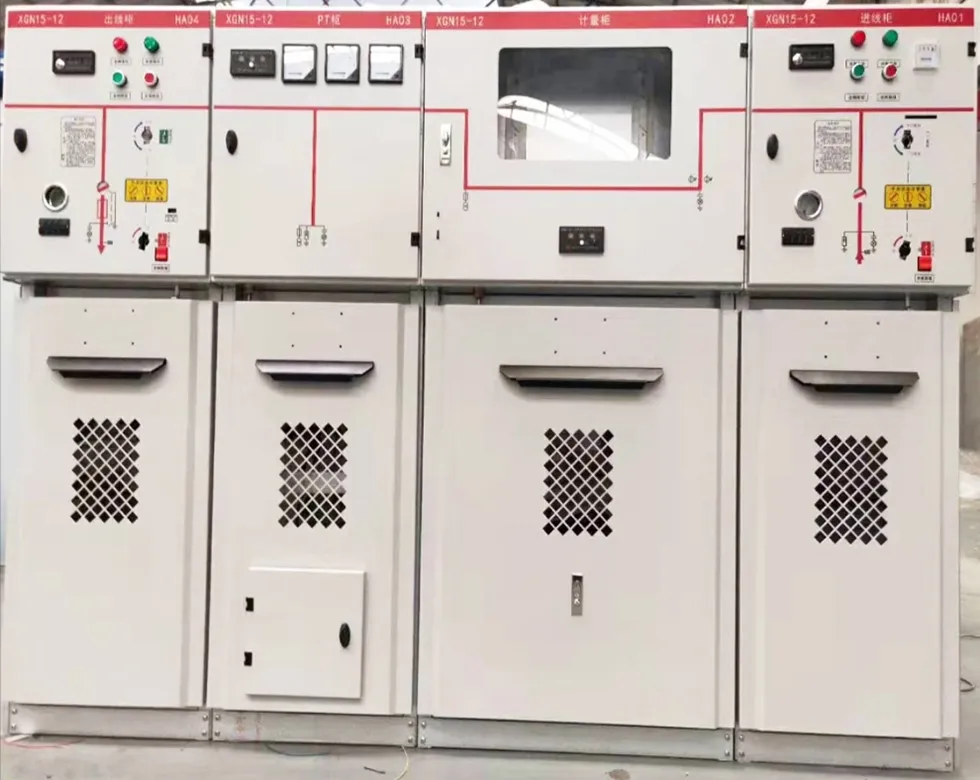

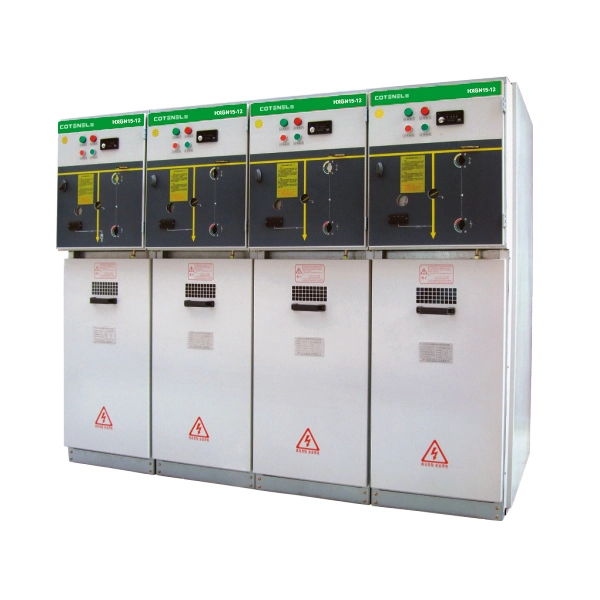

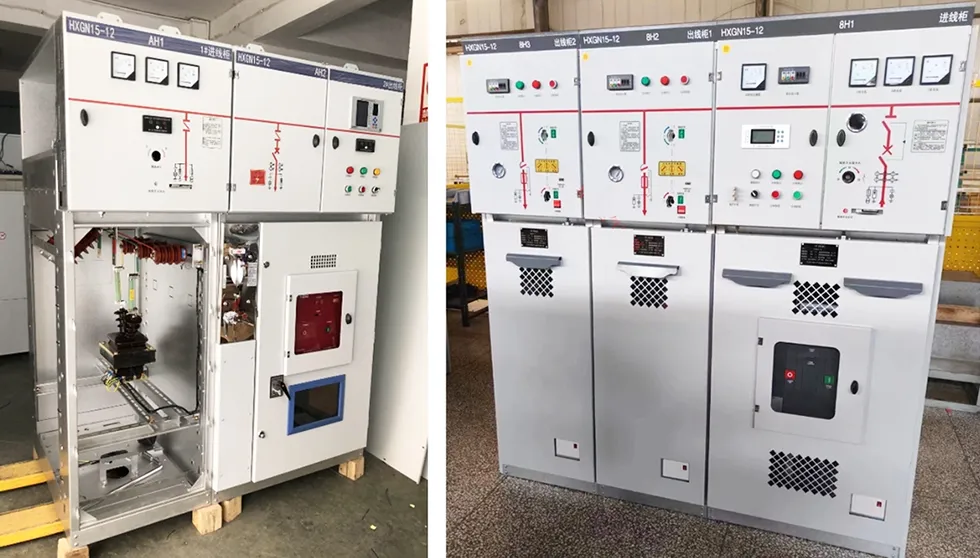

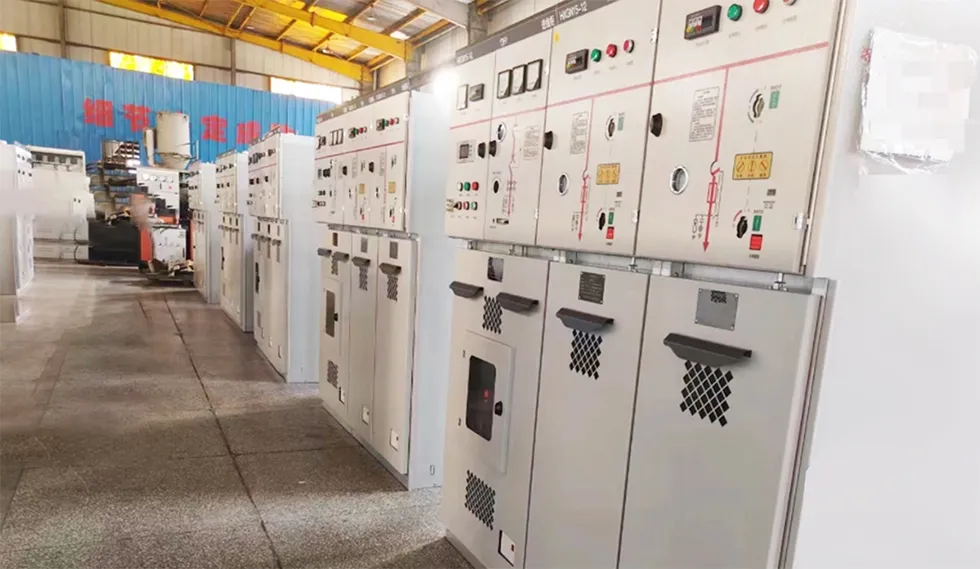

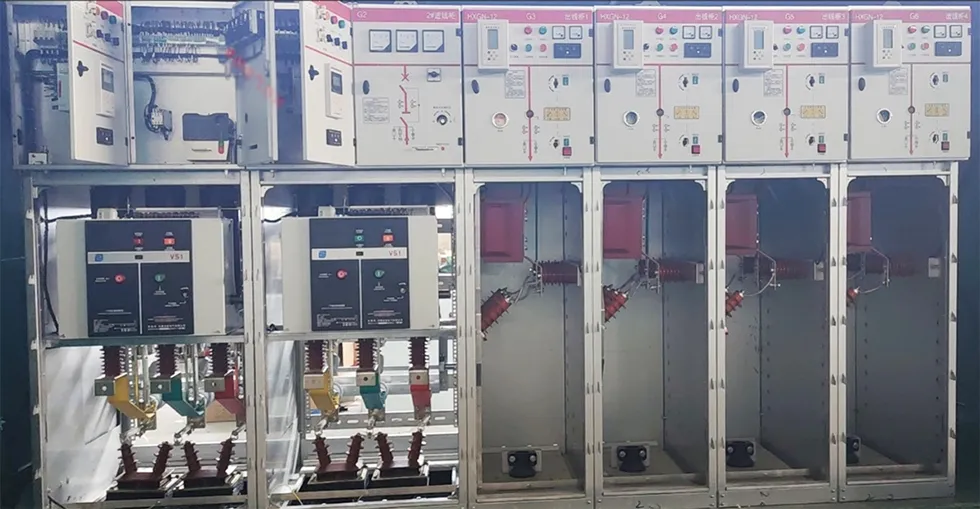

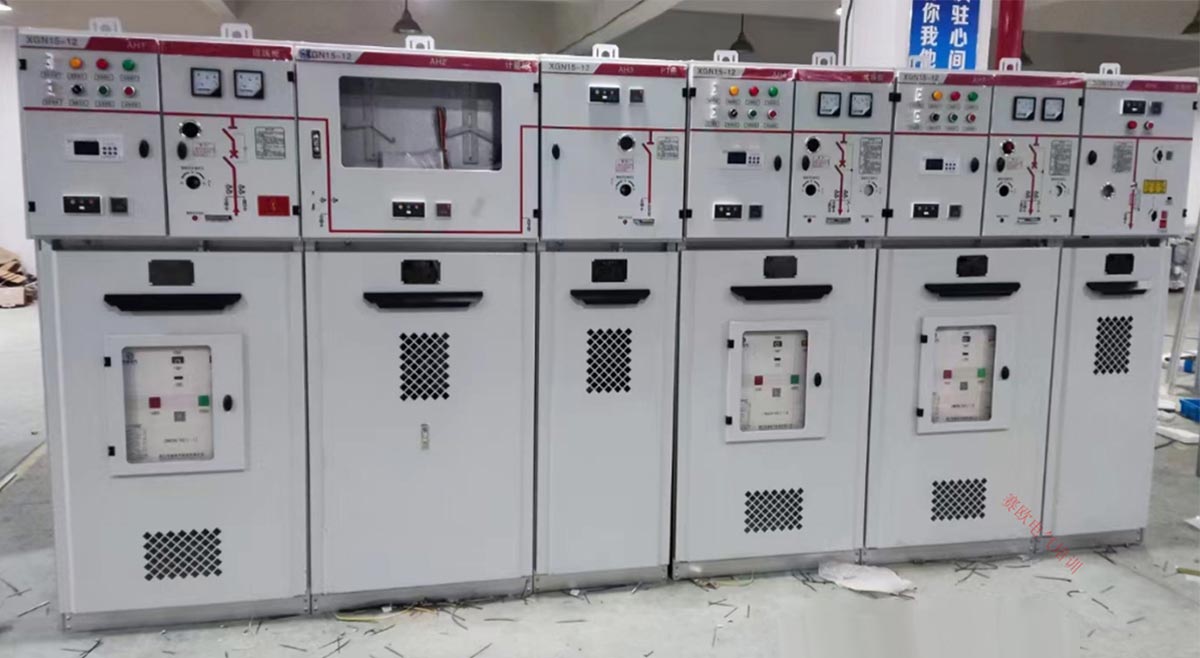

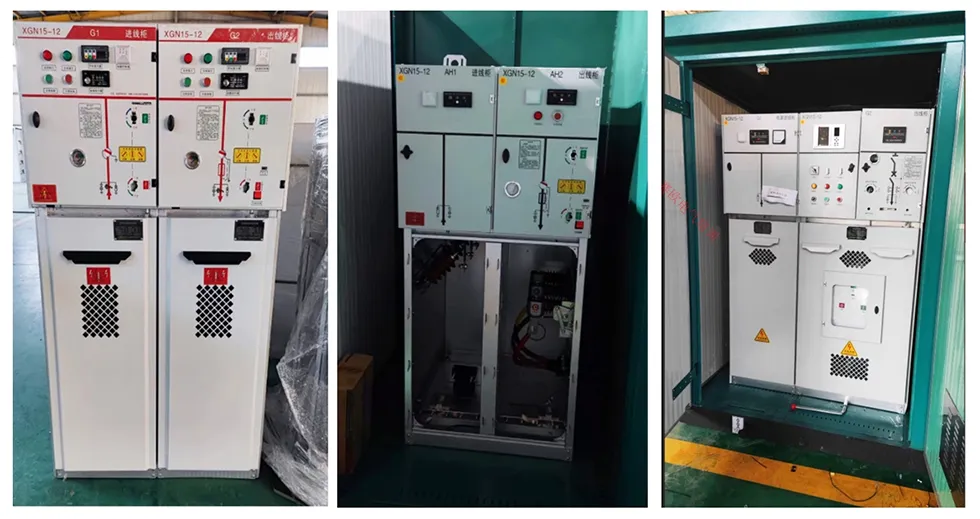

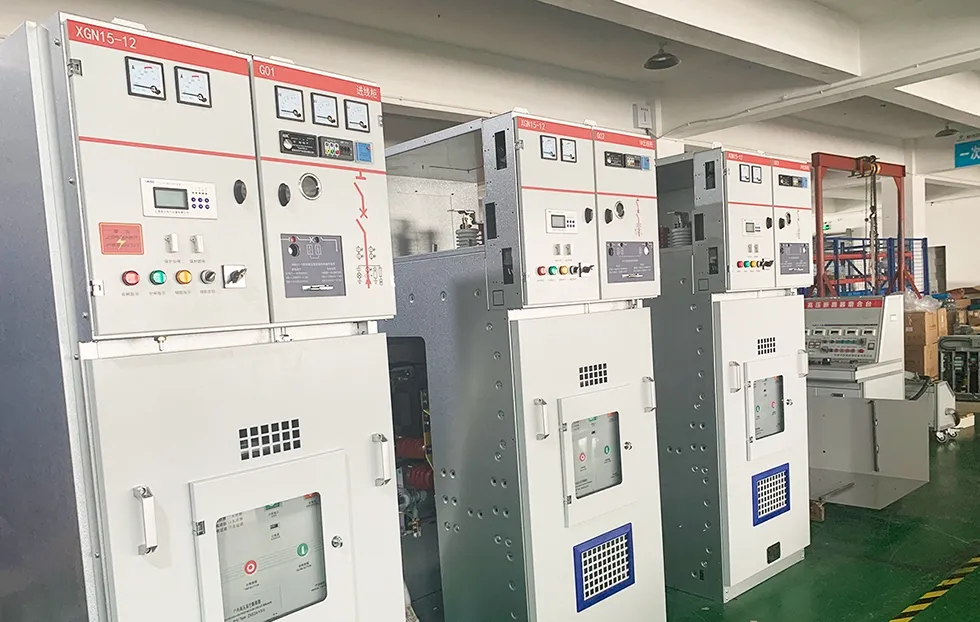

Produktshows
