Wie funktioniert eine gasisolierte Schaltanlage (GIS)?

Einführung: Die Metallbox, die Tausende von Volt kontrolliert

Wenn Sie ein modernes Umspannwerk, eine Windpark-Kollektorplattform oder den Keller eines Wolkenkratzers in der Stadt betreten, werden Sie eine Reihe unscheinbarer Metallschränke vorfinden, die stillschweigend eine der gefährlichsten Aufgaben in der Elektrowelt erledigen. Diese sindgasisolierte SchaltanlagenPanels – oderGIS– und sie sind darauf ausgelegt, Lichtbögen einzudämmen, zu kontrollieren und zu löschen, die andernfalls Metall verdampfen und jeden in der Nähe gefährden würden.

Für einen Elektroingenieur ist es keine akademische Aufgabe, zu verstehen, wie ein GIS funktioniert. Sie bestimmt, wie ein Umspannwerk ausgelegt ist, wie die Wartung geplant ist und ob die Anlage dreißig Jahre nach ihrer Inbetriebnahme noch zuverlässig funktioniert. Für einen Beschaffungsexperten wird klar, warum ein Panel mehr kostet als ein anderes und was diese zusätzliche Investition in Bezug auf Sicherheit, Platzbedarf und Lebenszykluskosten mit sich bringt.

In diesem Artikel wird Schritt für Schritt erläutert, wie eine gasisolierte Schaltanlage funktioniert – vom versiegelten Gastank, der die Hochspannungsleiter voneinander trennt, über den Vakuum-Unterbrecher, der den Stromkreis unterbricht, bis hin zu den mechanischen Verriegelungen, die verhindern, dass ein gefährlicher Fehler zum Tod führt.

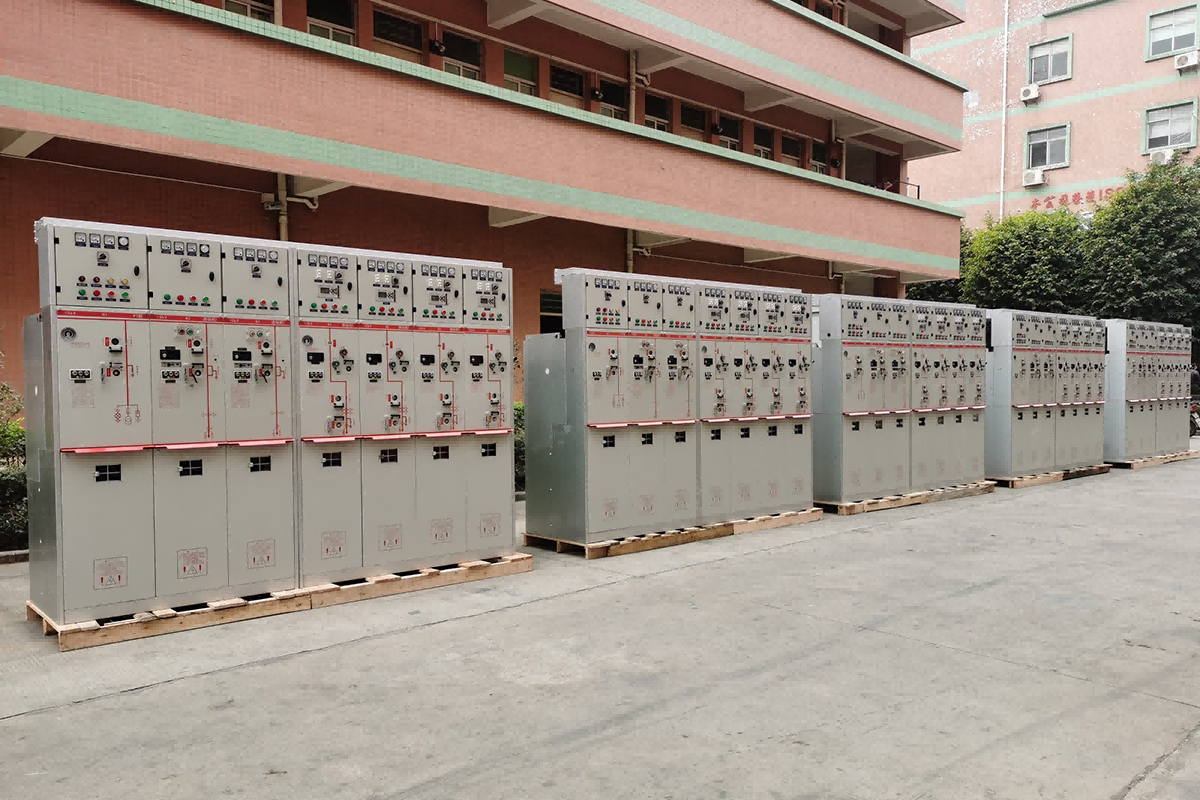

Was genau ist eine gasisolierte Schaltanlage?

Eine gasisolierte Schaltanlage ist eine metallgekapselte Schaltanlage, bei der die PrimärseiteMittelspannungskomponenten– Sammelschienen, Leistungsschalter, Trennschalter, Erdungsschalter und Messwandler – sind in einem versiegelten, gasgefüllten Fach untergebracht. Das Gas fungiert als Isoliermedium zwischen spannungsführenden Teilen sowie zwischen spannungsführenden Teilen und Erde.

Herkömmliche luftisolierte Schaltanlagen sind auf physischen Abstand angewiesen: Die Leiter sind so weit voneinander entfernt, dass die umgebende Luft der Spannungsbelastung standhalten kann, ohne auszufallen. Gasisolierte Schaltanlagen ersetzen diesen physischen Abstand durch ein unter Druck stehendes Gas, das eine weitaus höhere Spannungsfestigkeit als Luft aufweist. Dadurch kann die gesamte Baugruppe erheblich verkleinert werden – in manchen Fällen nimmt ein GIS weniger als ein Viertel der Grundfläche einer entsprechenden luftisolierten Installation ein.

Der Gastank selbst besteht normalerweise aus Edelstahl oder einer Aluminiumlegierung, ist geschweißt und versiegelt, um ein Austreten von Gas während der gesamten Lebensdauer des Geräts zu verhindern. Im Inneren wird die Atmosphäre kontrolliert und überwacht. Moderne Konstruktionen verwenden zunehmend trockene Luft oder Stickstoff anstelle von SF₆, eine Reaktion auf Vorschriften, die die Branche verändern.

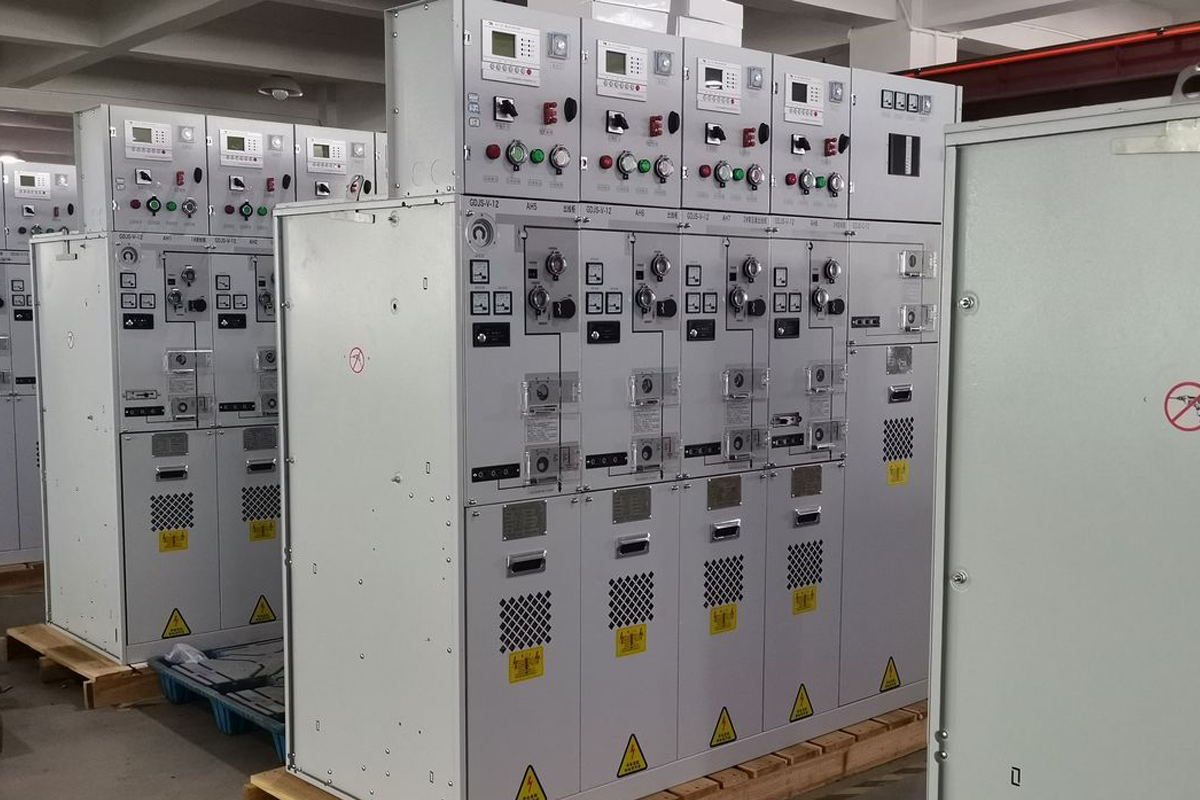

Wie ein GIS-Panel aufgebaut ist: Die interne Architektur

Obwohl ein GIS von außen wie ein einzelner Metallschrank aussieht, ist es im Inneren in mehrere Funktionsbereiche unterteilt, die jeweils durch gasdichte Barrieren oder Durchführungen voneinander isoliert sind. Das Verständnis dieser Fächer erklärt, wie die Ausrüstung sowohl betriebliche Flexibilität als auch Sicherheit erreicht.

1. Der Sammelschienenraum

Die Sammelschiene ist das Rückgrat jeder Schaltanlage. In einem GIS verlaufen die Sammelschienen horizontal durch einen speziellen Gasraum oben oder hinten am Schaltschrank. Da die Sammelschiene benachbarte Schalttafeln miteinander verbindet, sind die Sammelschienenräume mehrerer Schalttafeln häufig über gasdichte Durchführungen verbunden, wodurch eine durchgehende Gaszone über die gesamte Schaltanlage entsteht.

Die Sammelschienen führen den vollen Nennstrom der Anlage – oft 1250 A, 2000 A oder mehr – und dürfen dabei keine Temperaturgrenzen überschreiten, die die Isolierung beeinträchtigen oder die Kontaktoxidation beschleunigen würden. In einem GIS trägt das umgebende Gas dazu bei, die Wärme von den Sammelschienenleitern abzuleiten, wodurch höhere Nennströme bei kleinerem Querschnitt möglich sind, als dies bei einer Luftisolierung möglich wäre.

2. Der Leistungsschalterraum

Wenn die Sammelschiene das Rückgrat ist, ist der Leistungsschalter der Muskel. Es ist das Gerät, das im Fehlerfall den Stromkreis unterbrechen muss – und die Anforderungen an es sind extrem. Ein Mittelspannungs-Leistungsschalter kann erforderlich sein, um 25.000 Ampere oder mehr zu unterbrechen und einen Lichtbogen zu löschen, der Temperaturen erreicht, die mit der Oberfläche der Sonne vergleichbar sind, und das alles innerhalb weniger Millisekunden.

In modernen GIS-Designs wird die Leistungsschalterfunktion fast überall von einem Vakuumunterbrecher übernommen. Der Vakuumunterbrecher ist eine versiegelte Keramikflasche mit zwei Kontakten im Inneren – einem festen und einem beweglichen. Wenn sich die Kontakte trennen, wird der entstehende Lichtbogen in einem nahezu perfekten Vakuum erzeugt. Da praktisch kein Gas zum Ionisieren vorhanden ist, erlischt der Lichtbogen beim ersten Stromnulldurchgang. Das umgebende Gas im GIS-Tank sorgt für die dielektrische Isolierung zwischen dem Unterbrecher und der Tankwand, spielt jedoch keine Rolle bei der Lichtbogenlöschung.

Die GIS-Panels von COTENELE verwenden Vakuum-Leistungsschalter mit einer Nennleistung von bis zu 25 kA oder 31,5 kA und einer mechanischen Lebensdauer von 10.000 Schaltspielen. Der Vakuum-Unterbrecher ist ein Leben lang wartungsfrei – kein Öl, kein Gas, nichts, was nachgefüllt werden muss.

3. Der Trenn- und Erdungsschalterraum

Ein Leistungsschalter kann den Strom unterbrechen, aber er kann keine sichtbare Isolationslücke schaffen, der das Wartungspersonal sein Leben anvertrauen kann. Diese Funktion gehört zumTrennschalter(auch Isolator genannt). Der Trennschalter verfügt über keine Fähigkeit zur Lichtbogenlöschung – er kann nur betätigt werden, nachdem der Leistungsschalter den Strom bereits unterbrochen hat. Seine Aufgabe besteht darin, einen physikalischen Luft- oder Gasspalt zu erzeugen, der sichtbar, mechanisch und elektrisch sicher ist.

Erdungsschalter erfüllen die gegenteilige Funktion: Sie verbinden die isolierten Leiter gezielt mit Erde und entladen dabei eventuelle kapazitive oder induzierte Restspannungen. Dies ist der Schritt, der dafür sorgt, dass das Gerät berührungssicher ist.

In einem GIS sind Trenn- und Erdungsschalter in vielen Ausführungen in einem einzigen Dreistellungsschalter integriert. Eine Position ist „geschlossen“ (mit der Sammelschiene verbunden), eine ist „offen“ (isoliert) und eine ist „geerdet“. Dieses Design mit drei Positionen vereinfacht die mechanischen Verriegelungen und reduziert die Anzahl der erforderlichen Gasdichtungen.

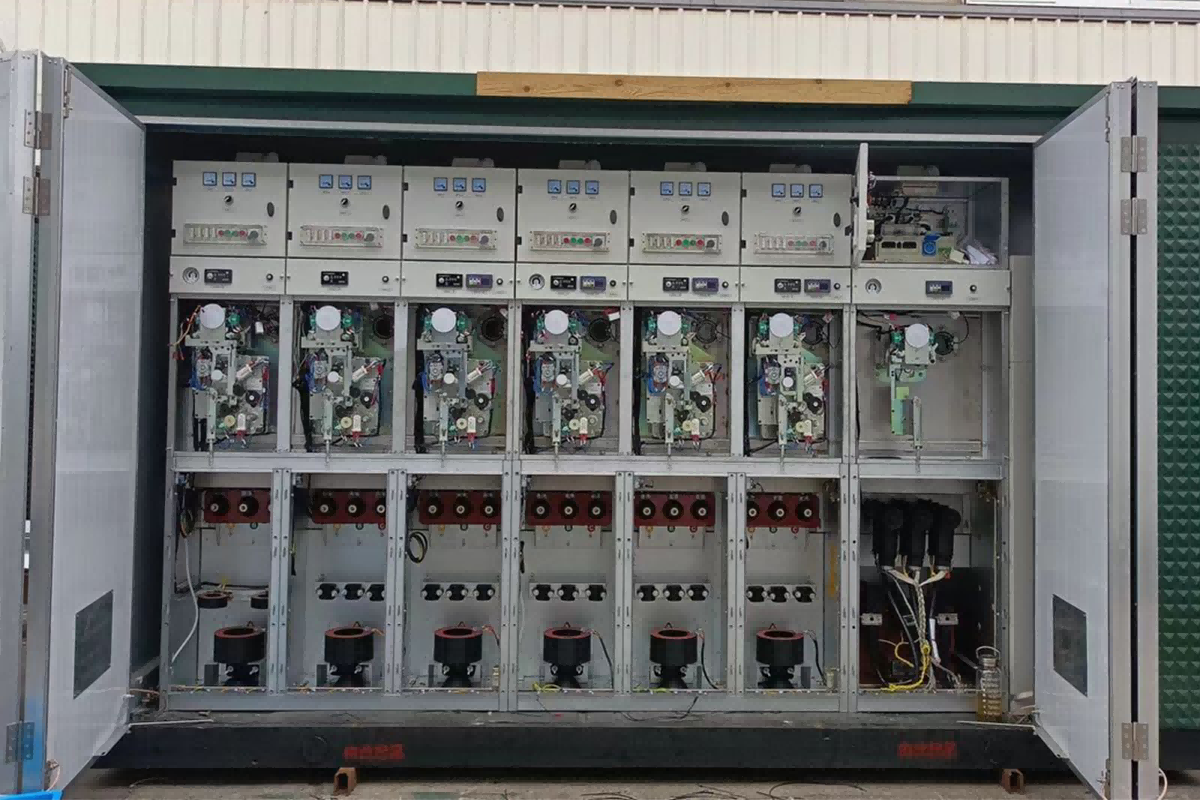

4. Instrumententransformatoren und Kabelfach

NEINGISist komplett ohne Messung. Stromwandler (CTs) und Spannungswandler (VTs) liefern die Signale, die Schutzrelais, Messgeräte und SCADA-Systeme zur Überwachung und Steuerung des Stromsystems benötigen. In einem GIS sind Stromwandler oft Ringkerne, die um die Durchführung herum montiert sind, wo der Leistungsschalter mit dem Kabelraum verbunden ist. Spannungswandler können induktiv oder kapazitiv sein und je nach Schutz- und Messschema an die Sammelschienen- oder Einspeiseseite angeschlossen werden.

Im Kabelraum treten die externen Hochspannungskabel in das Panel ein und werden mit den internen Leitern verbunden. Bei einem SF₆-freien GIS mit trockener Luft ist der Kabelraum Teil des gleichen abgedichteten Gasvolumens wie die Schaltanlage oder je nach Ausführung durch eine gasdichte Durchführung getrennt. Bei Kabelanschlüssen handelt es sich in der Regel um steckbare Anschlüsse mit Elastomeranschlüssen, die eine vollständig isolierte, vollständig abgeschirmte Schnittstelle zwischen dem Kabel und der Schaltanlage bieten.

5. Das Niederspannungs-Steuerfach

Hinter der Fronttür verbirgt sich die Intelligenz des GIS: Schutzrelais, Steuerschalter, Klemmenblöcke, Hilfsschütze und Kommunikations-Gateways. Dieser Raum liegt auf Erdpotential und ist durch abgedichtete Durchführungen von den Hochspannungsgasräumen isoliert. Die gesamte Sekundärverkabelung – für Auslösung, Schließung, Anzeige und Kommunikation – wird hier verlegt.

Die Verarbeitungsqualität im Niederspannungsraum ist ein verlässlicher Indikator für die Gesamtqualität des Herstellers. Eine sauber verlegte Verkabelung, klar beschriftete Anschlüsse und ordnungsgemäß konfigurierte Schutzrelais lassen darauf schließen, dass in den Teilen des Schaltschranks, die der Kunde nicht leicht inspizieren kann, mit ähnlicher Sorgfalt vorgegangen wurde.

Die Physik der GasisolierungWarum überhaupt Gas verwenden?

 Die Antwort liegt in einer grundlegenden Eigenschaft der Materie: der Durchschlagsfestigkeit.

Jedes Isoliermaterial – Luft, Öl, festes Epoxidharz oder Gas – hat eine Grenze für das elektrische Feld, dem es standhalten kann, bevor es zusammenbricht und leitet. Für Luft bei atmosphärischem Druck liegt dieser Grenzwert bei etwa 3 kV pro Millimeter. Bei SF₆ ist er bei mäßigem Druck etwa dreimal so hoch. Dies bedeutet, dass Leiter in einem mit SF₆ gefüllten Tank viel näher beieinander platziert werden können als in Luft, ohne dass die Gefahr eines Funkenüberschlags besteht. Dadurch schrumpft das gesamte Schaltfeld.

Der Mechanismus ist molekularer Natur. SF₆ ist ein elektronegatives Gas: Seine Moleküle fangen leicht freie Elektronen ein und bilden schwere negative Ionen, die sich langsam in einem elektrischen Feld bewegen und eine Elektronenlawine nur schlecht aufrechterhalten können. Diese Eigenschaft verleiht SF₆ sowohl seine hohe Durchschlagsfestigkeit als auch seine hervorragende Lichtbogenlöschfähigkeit.

Trockene Luft und Stickstoff funktionieren nach einem einfacheren Prinzip. Ihre Spannungsfestigkeit ist bei gleichem Druck geringer als bei SF₆, für Mittelspannungsanwendungen reicht sie jedoch aus, wenn die Tankgeometrie mit entsprechenden Abständen ausgelegt ist. Der Kompromiss ist ein etwas größeres Tankvolumen bei gleicher Nennspannung, ein technischer Kompromiss, den die meisten Hersteller und Anwender mittlerweile als Preis für die Eliminierung des Treibhauspotenzials von SF₆ akzeptieren, das 23.500-mal so hoch ist wie das von CO₂.

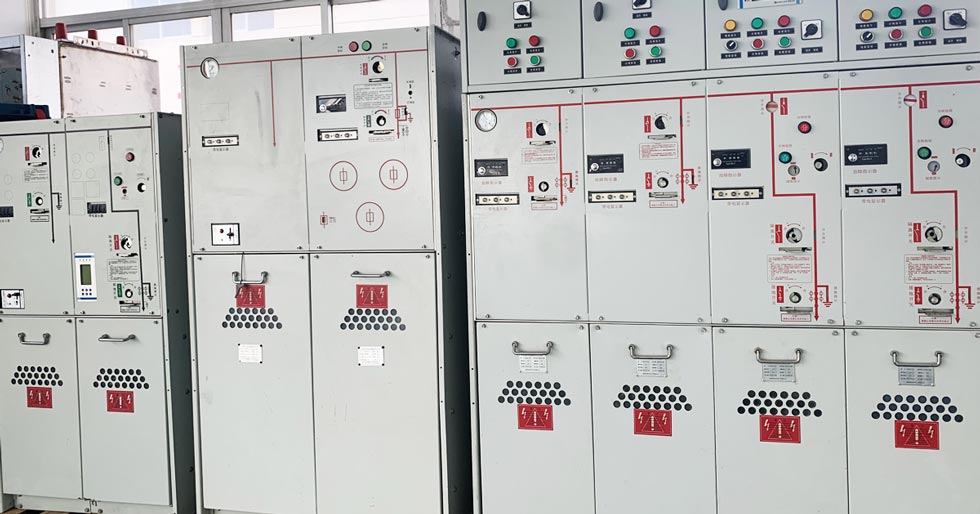

Wie die Verriegelungen funktionieren

Eines der charakteristischen Merkmale eines GIS ist sein mechanisches Verriegelungssystem, das oft als „Fünf-Verhinderungs-Verriegelung“ bezeichnet wird. Diese Verriegelungen sind rein mechanisch – sie sind nicht auf elektrische Energie, Software oder menschliches Gedächtnis angewiesen.

Die Logik ist einfach, aber unversöhnlich:

1. Der Leistungsschalter kann nur geschlossen werden, wenn der Trennschalter vollständig geöffnet oder vollständig geschlossen ist.

2.Der Trennschalter kann nicht betätigt werden, während der Leistungsschalter geschlossen ist.

3.Der Erdungsschalter kann nicht geschlossen werden, während der Stromkreis unter Spannung steht.

4. Der Leistungsschalter kann nicht geschlossen werden, während der Erdungsschalter eingeschaltet ist.

5.Die Tür des Kabelraums kann nur geöffnet werden, wenn der Erdungsschalter geschlossen ist.

Diese Regeln werden durch Nocken, Hebel und Schiebebolzen durchgesetzt, die die Bediengriffe oder die Türverriegelung physisch blockieren, wenn die Bedingungen nicht erfüllt sind. Für einen Bediener, der vor dem Panel steht, bedeutet dies, dass ein unsicherer Handlungsablauf nicht nur verboten, sondern mechanisch unmöglich ist.

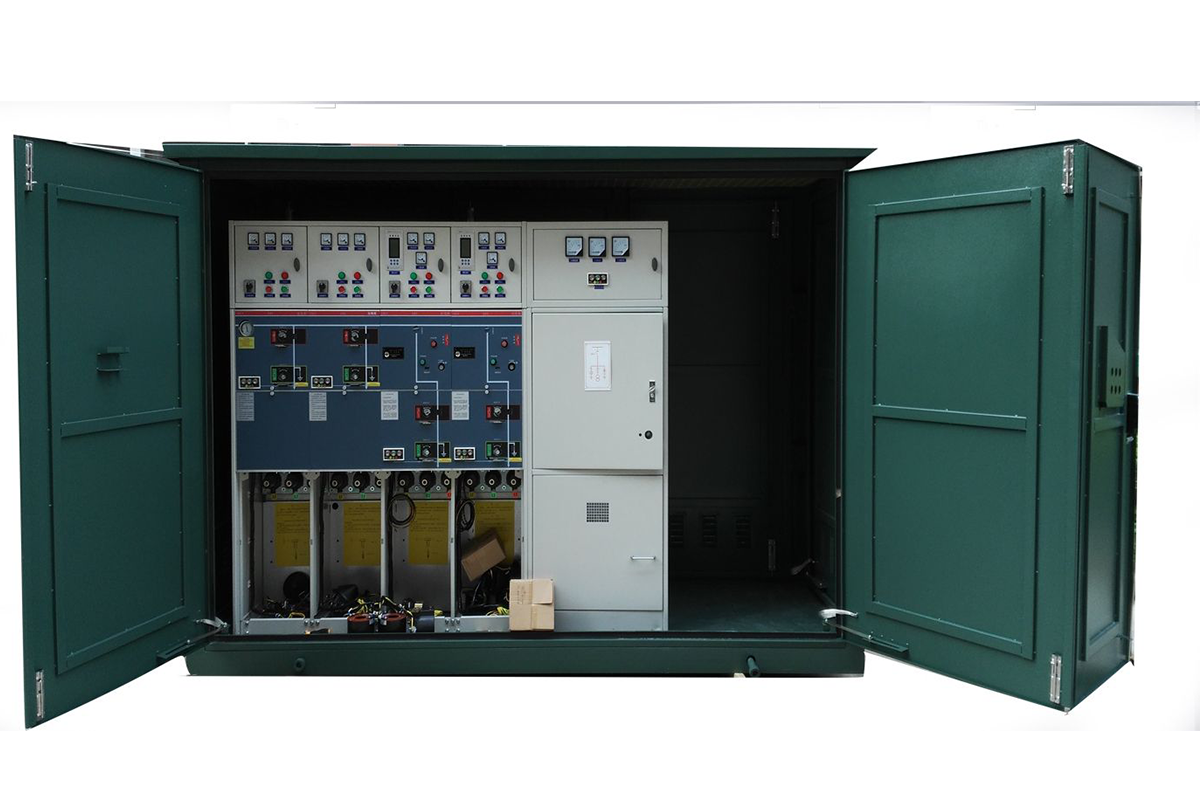

SF₆-freies GIS: Gleiches Prinzip, sichereres Gas

Das Funktionsprinzip eines SF₆-freien GIS ist identisch mit dem eines herkömmlichen SF₆-GIS. Die gleichen Abteile, die gleichen Vakuum-Unterbrecher, der gleiche Trennschalter und Erdungsschalter, die gleichen Verriegelungen. Das Einzige, was sich ändert, ist das Gas im versiegelten Tank.

Das Mittelspannungs-GIS von COTENELE nutzt trockene Luft als Isoliermedium. Das Gas wird im Werk gereinigt, entfeuchtet und in einem Edelstahltank versiegelt. Der Tank wird auf Dichtheit geprüft und bleibt dann über die gesamte vorgesehene Lebensdauer von 30 Jahren versiegelt. Es gibt kein Manometer, das der Bediener ablesen kann, keinen Nachfüllanschluss und keine gasbezogenen Wartungsverfahren, die befolgt werden müssen. Das Gassystem ist aus Sicht des Benutzers unsichtbar.

Dieser Ansatz hat für den Endbenutzer drei praktische Vorteile:

• Umweltkonformität.Kein SF₆ bedeutet, dass es keine Meldepflichten für F-Gase gibt, kein Programm zur Leckerkennung und keine Rückgewinnung von Gasen am Ende ihrer Lebensdauer. Das Gerät entspricht ohne Ausnahmen oder Workarounds der EU-F-Gase-Verordnung.
• Vereinfachte Wartung.Ein Wartungstechniker, der die Schaltschranktür öffnet, findet den gleichen Vakuum-Leistungsschalter, den gleichen Trennmechanismus und die gleichen Schutzrelais wie in jedem anderen modernen GIS. Es gibt keine zu verstehende Gashandhabungsausrüstung.
• Zukunftssichere Investition.Da sich die SF₆-Beschränkungen weltweit verschärfen, werden Geräte, die kein SF₆ enthalten, nicht mit strengeren Servicebeschränkungen, steigenden Gaskosten oder obligatorischen Nachrüstungsanforderungen konfrontiert.

Wo GIS verwendet wird

GIS-Technologie wird überall dort eingesetzt, wo der Platz begrenzt ist, Zuverlässigkeit von entscheidender Bedeutung ist oder Umgebungsbedingungen luftisolierte Geräte unpraktisch machen:

• Städtische Umspannwerke, bei denen die Immobilienkosten kompakte Geräte zu einer finanziellen Notwendigkeit machen.
• Kollektorstationen für Windparks, in denen Schaltanlagen in abgelegenen, manchmal rauen Umgebungen mit eingeschränktem Wartungszugang zuverlässig funktionieren müssen.
• Rechenzentren, in denen Verfügbarkeitsgarantien und ESG-Verpflichtungen SF₆-freie, wartungsarme Geräte erfordern.
• Industrieanlagen mit korrosiver Atmosphäre, hohem Staubgehalt oder hoher Luftfeuchtigkeit, die freiliegende luftisolierte Leiter beschädigen würden.
• Infrastrukturen wie Flughäfen, U-Bahnen und Tunnel, bei denen Brandschutz und Kompaktheit nicht verhandelbar sind.

Häufig gestellte Fragen

F: Kann ein GIS repariert werden, wenn Gas austritt?

A: Bei einem lebenslang versiegelten Trockenluft-GIS wird der Tank im Werk geschweißt und getestet und ist nicht dafür ausgelegt, vor Ort geöffnet zu werden. Sollte der Tank jemals beschädigt werden, wird normalerweise die gesamte Platte ausgetauscht. Aus diesem Grund ist die Prüfung der Tankintegrität während der Herstellung von entscheidender Bedeutung. Allerdings kommt es während der Lebensdauer des Geräts äußerst selten zu Gaslecks aus einem ordnungsgemäß hergestellten, versiegelten Tank.

F: Woher wissen Sie, dass der Vakuumunterbrecher noch funktioniert?

A: Die Vakuumintegrität wird bei routinemäßigen Werkstests durch einen Hochspannungstest an den offenen Kontakten überprüft. Im Betrieb sind Vakuumschaltröhren wartungsfrei und verschlechtern sich nicht mit der Zeit. Der einzige Verschleißmechanismus ist die Kontakterosion während einer Fehlerunterbrechung, die in der elektrischen Nennlebensdauer des Unterbrechers berücksichtigt wird.

F: Ist Trockenluft-GIS physikalisch größer als SF₆-GIS?

A: Bei Mittelspannungen bis 40,5 kV ist der Größenunterschied minimal und passt in die Standard-Panelabmessungen. Hersteller haben im Laufe jahrelanger Entwicklung die Tankgeometrien optimiert, um den Platzbedarf von Trockenluftkonstruktionen zu minimieren.

F: Welche Standards gelten für GIS?

A: Metallgekapselte GIS sind gemäß IEC 62271-200 typgeprüft. Der Leistungsschalter im Inneren ist nach IEC 62271-100 geprüft. Die Störlichtbogenklassifizierung (IAC) wird gemäß IEC 62271-200 Anhang A geprüft. COTENELE stellt mit jedem Angebot vollständige Typprüfzertifikate von unabhängigen IEC-akkreditierten Labors zur Verfügung.

Fazit: Beherrschung der Grundlagen

Bei einer gasisolierten Schaltanlage werden Hochspannungsleiter in einer Gasatmosphäre abgedichtet, die sie voneinander und von der Erde isoliert. Dadurch kann die gesamte Baugruppe wesentlich kleiner gebaut werden als bei ihrem luftisolierten Äquivalent. In dieser abgedichteten Umgebung unterbrechen Vakuumschaltröhren den Stromkreis, Trennschalter sorgen für sichtbare Isolierung, Erdungsschalter sorgen dafür, dass die Geräte berührungssicher sind, und ein Netzwerk mechanischer Verriegelungen stellt sicher, dass diese Vorgänge nur in der richtigen Reihenfolge ausgeführt werden können.

Der Übergang von SF₆ zu trockener Luft hat diese grundlegende Architektur nicht verändert. Es hat einfach das Gas durch ein Gas ersetzt, das keine jahrtausendelange Umweltbelastung mit sich bringt. Für Ingenieure und Einkäufer ist das Verständnis der Funktionsweise eines GIS die Grundlage für die Spezifikation der richtigen Ausrüstung, die Überprüfung von Herstellerangaben und die Sicherstellung, dass die heute installierten Schaltanlagen das Netzwerk auch in drei Jahrzehnten noch schützen.

COTENELE stellt SF₆-freie gasisolierte Schaltanlagen mit Trockenluftisolierung und Vakuumunterbrechung her, typgeprüft nach IEC 62271-200. Unser Ingenieurteam stellt in der Ausschreibungsphase vollständige Dokumentationspakete bereit – einschließlich Typprüfbescheinigungen und Routineprüfberichten –, damit unsere Kunden mit Zuversicht spezifizieren können. Suchen Sie SF₆-freie GIS für Ihr nächstes Projekt? COTENELE liefert 12 kV bis 40,5 kV SF₆-freie gasisolierte Schaltanlagen, Ringhaupteinheiten und Vakuum-Leistungsschalter für Versorgungsunternehmen, erneuerbare Energien, Rechenzentren und Industrieanwendungen.
