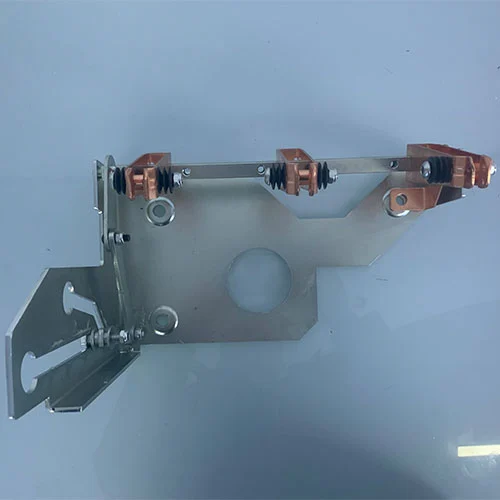

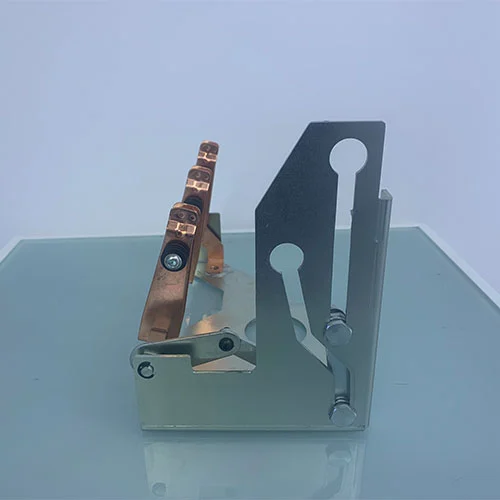

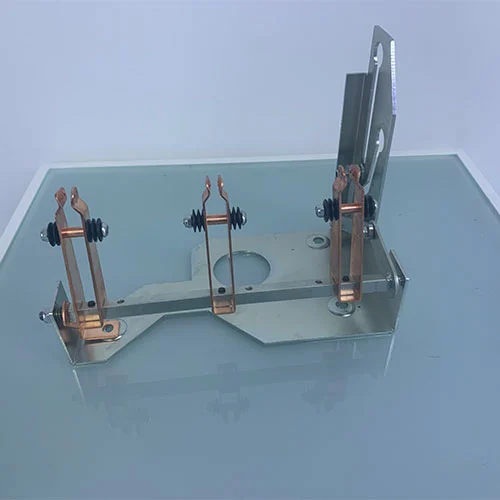

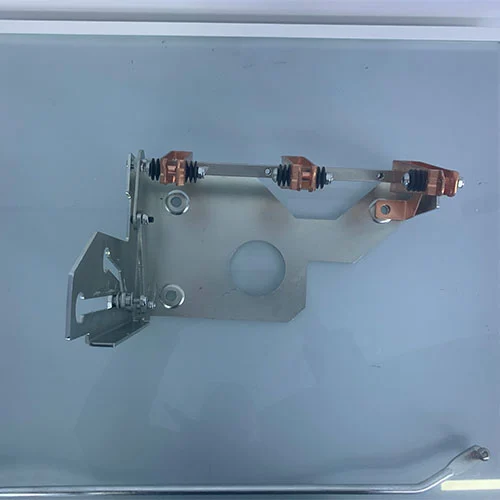

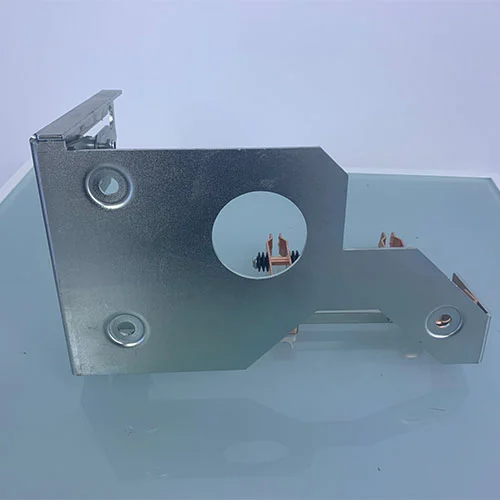

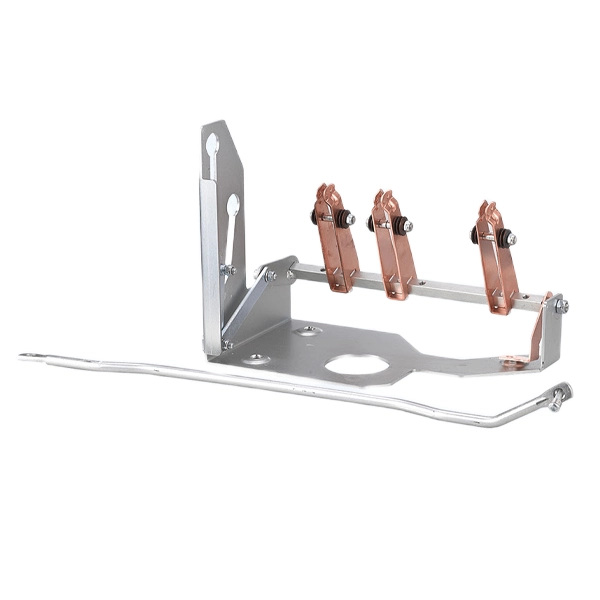

11-KV-Mittelspannungs-Innenerdungsschalter für RMU

Eine Ring Main Unit (RMU) ist ein wichtiges Energiegerät zur Gewährleistung einer zuverlässigen und kontinuierlichen Stromversorgung der Endverbraucher in modernen Stromverteilungsnetzen. Die Erdungsschalter werden normalerweise in diesen RMUs sekundärer Umspannwerke montiert.

RMUs zeichnen sich durch kompakte Größe und Multifunktionalität aus. Die Sicherheit von Personal und Ausrüstung während der Wartung der Ringhaupteinheiten und im Fehlerzustand ist von größter Bedeutung. Der 11-KV-Mittelspannungs-Innenerdungsschalter für RMU ist eine spezifische, aber dennoch kritische Komponente. Obwohl die Struktur des Erdungsschalters einfach ist, ist er der Grundstein für sichere Betriebsabläufe, die eine überprüfbare und sichere Verbindung zwischen den stromlosen Teilen des Stromkreises und der Erde herstellen können.

Modell und Bedeutungen

Was ist ein Erdungsschalter?

Ein 11-KV-Mittelspannungs-Innenerdungsschalter für RMU ist ein mechanischer Schalter, der normalerweise in eine Mittelspannungskomponente einer Schaltanlagenbaugruppe integriert ist, wie z. B. eine RMU, eine umweltfreundliche Schaltanlage und eine gasisolierte Schaltanlage. Sein Hauptzweck besteht darin, einen bestimmten Teil eines Stromkreises – beispielsweise eine Kabelzuleitung oder eine Sammelschiene – direkt mit der Erde zu verbinden. Der Erdungsschalter unterscheidet sich vom Vakuum-Leistungsschalter oder einem Lasttrennschalter. Der Erdungsschalter ist unter normalen Umständen nicht dafür ausgelegt, Laststrom oder Fehlerstrom zu unterbrechen. Stattdessen handelt es sich um eine Sicherheitsvorrichtung, die erst dann funktioniert, wenn der Stromkreis durch das primäre Schaltgerät abgeschaltet wurde. Es liefert einen sichtbaren und eindeutigen Hinweis darauf, dass der nachgeschaltete Abschnitt des Netzwerks geerdet ist, und stellt so sicher, dass Techniker sicher daran arbeiten können.

Wie funktioniert dieses Produkt?

Der 11-kV-Mittelspannungs-Innenerdungsschalter für RMU gewährleistet sichere Wartung und Systemschutz durch die Einrichtung eines Erdungspfads mit niedriger Impedanz. Der Betrieb umfasst drei Hauptphasen:

1. Mechanischer Betrieb:Der Erdungsschalter wird über einen externen Mechanismus betätigt, üblicherweise mit manuellen Griffen oder elektrischen Geräten zur Fernbedienung. Dieser Mechanismus treibt einen Satz beweglicher Kontakte in Richtung eines Satzes fester Kontakte. Bei der Betätigung handelt es sich in der Regel um eine „make-proof“-Funktion, d. h. der Schalter verfügt über die mechanische Festigkeit, um im Fehlerfall gegen einen Fehlerstrom zu schließen, kann sich jedoch im Fehlerfall nicht öffnen.

2. Festlegung des Bodenpfads:Wenn die beweglichen Kontakte mit den festen Kontakten zusammenpassen, erzeugen sie einen durchgehenden metallischen Pfad. Ein Ende dieses Pfades ist mit dem Hochspannungsleiter (z. B. dem Kabelabschluss) verbunden. Das andere Ende ist fest mit der Erdungsschiene der RMU verschraubt, die wiederum mit dem Erdungsnetz der Station verbunden ist. Dadurch werden die Phasenleiter effektiv mit der Erde kurzgeschlossen.

3. Sicherheitsverriegelung:Ein grundlegender Aspekt seiner Funktionsweise sind strikte mechanische Verriegelungen (Teil der „Fünf-Präventions“-Logik). Diese Verriegelungen verhindern, dass der Erdungsschalter geschlossen wird, während sich der Hauptschalter (Lasttrennschalter oder Leistungsschalter) in der geschlossenen Position befindet, und verhindern umgekehrt, dass der Hauptschalter geschlossen wird, während der Erdungsschalter eingeschaltet ist. Dies verhindert katastrophale „Dead-Short“-Fehler.

Welche Funktionen hat dieses Produkt?

Der 11-kV-Mittelspannungs-Innenerdungsschalter für RMU bietet wichtige Sicherheits- und Betriebsfunktionen:

1.Personensicherheit

Erdt nachgeschaltete Kabel und Sammelschienen, um eine potenzialfreie Arbeitsumgebung zu gewährleisten.

Schützt das Wartungspersonal vor unerwarteten elektrischen Bedingungen wie Verpolung, induzierter Spannung, Blitzeinschlägen oder Restladung.

2. Restladungsableitung

Mittelspannungskabel speichern kapazitive Energie.

Der Schalter sorgt für einen kontrollierten Entladepfad nach der Trennung von der Stromversorgung und eliminiert so die Gefahr eines Stromschlags.

3.Statusanzeige und -überprüfung

Bietet eine klare visuelle Anzeige auf dem RMU-Panel.

In Kombination mit Spannungsanzeigen können Techniker die Sicherheit des Stromkreises vor dem Betrieb überprüfen.

4. Kabeltests aktivieren

Erleichtert sicher elektrische Tests wie Isolationswiderstands- oder VLF-Tests.

Nach der Prüfung entlädt der Schalter die angesammelte Prüfspannung sicher von der Kabelkapazität.

Wie soll ich vorgehen?

1. Trennung des Erdungsschalters:Führen Sie den Betätigungsgriff in das Betätigungsloch des Erdungsschalters ein und drehen Sie den Umkehrstift, um die Verbindung zu trennen.

2. Drehen Sie im Inneren des Lastschalter-Bedienlochs im Uhrzeigersinn (drücken Sie den Schließknopf für den elektrischen Betrieb), um den Schalter zu schließen.

3. Bei Verwendung von Fächerkontakten werden die Erdungskontakte des unteren Erdungsschalters an den Positionen 1, 4 und 6 montiert.

4. Bei Verwendung von Kupferschienen zur Überlappung werden die Erdungskontakte des unteren Erdungsschalters an den Positionen 2, 3 und 5 montiert.

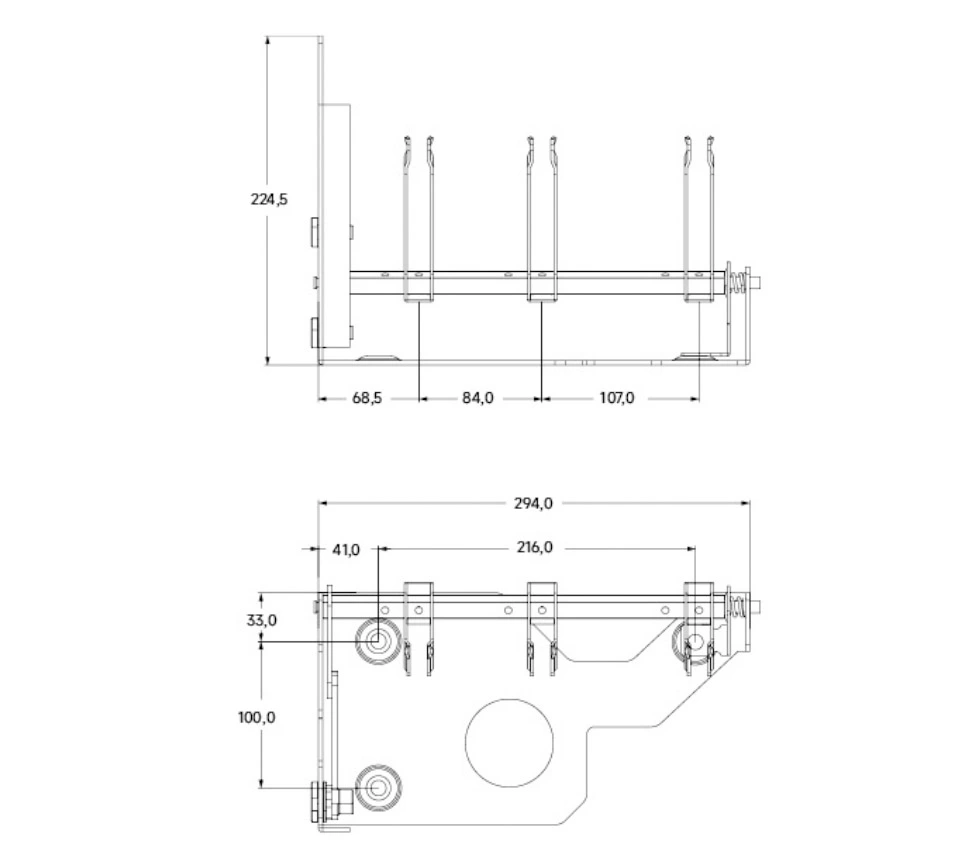

Aussehen und Dimension

Warum Cotenele wählen?

1. China-Hersteller, angemessene Preise, zuverlässige Qualität.

2. Umfangreiche Erfahrung und unabhängige Forschung und Entwicklung der Kernkomponenten gewährleisten einen effizienten und sicheren Betrieb der RMU.

3. Umfassender After-Sales- und technischer Support mit Installationsanleitung und Inbetriebnahme vor Ort für Kunden.

4. Umweltfreundliche und energiesparende Produkte, die den modernen Ökostromanforderungen entsprechen.

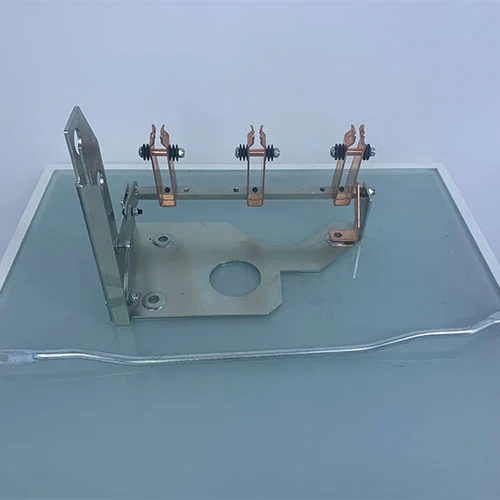

Produktshow
