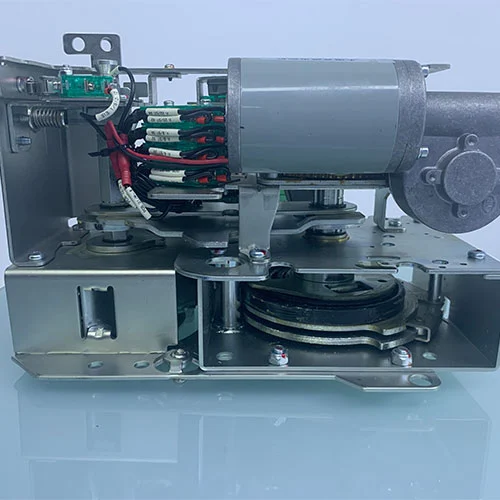

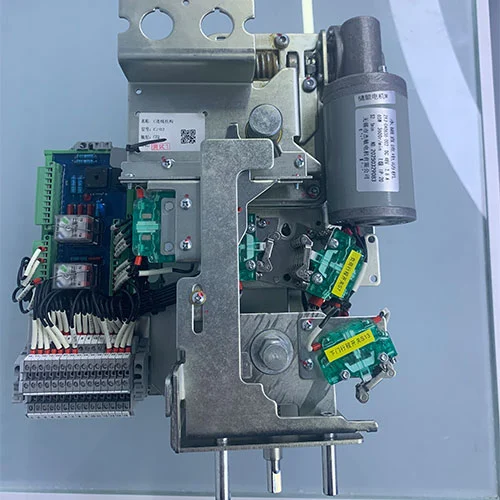

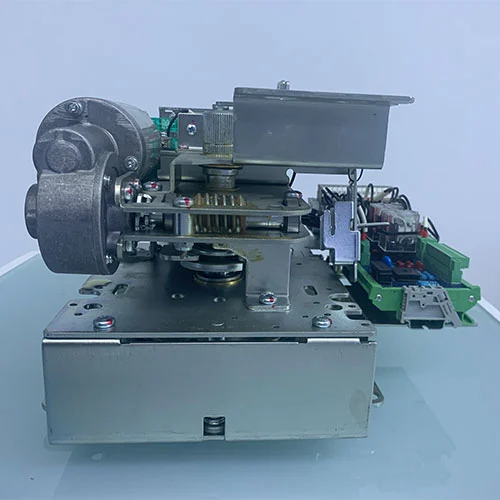

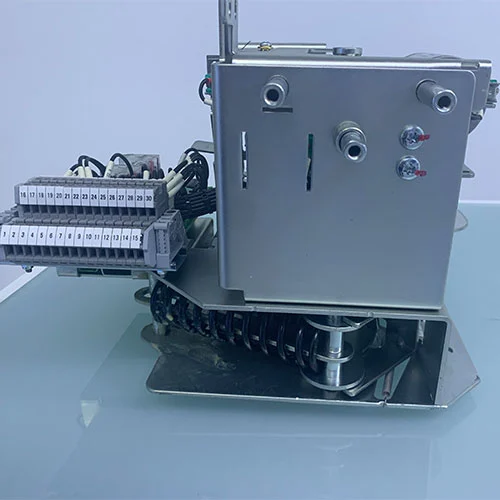

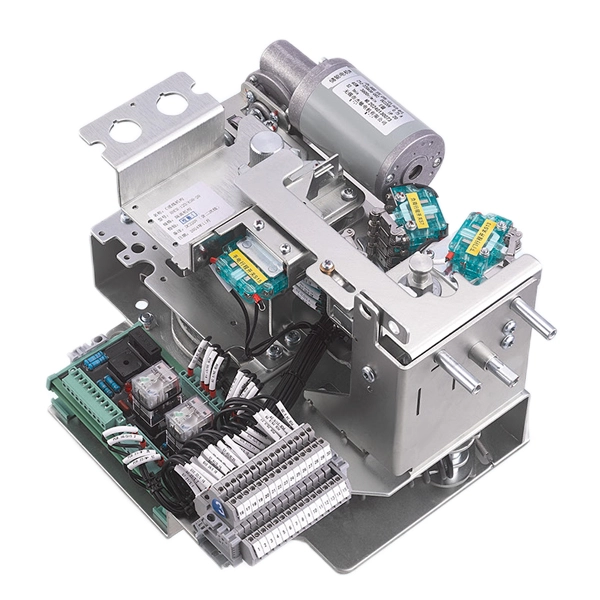

11-kV-Elektromechanismus für Mittelspannungsschaltanlagen

Cotenele ist ein großer Hersteller, der Ring Main Units und deren interne Kernkomponenten herstellt. Die Ring Main Unit (RMU) ist ein wichtiger Garant für eine zuverlässige und sichere Stromversorgung in einem modernen Stromverteilungsnetz. Dabei handelt es sich um eine kompakte, metallgekapselte Schaltanlage, die üblicherweise in sekundären Umspannwerken zur Stromverteilung an Transformatoren, große Gebäude und Industrieanlagen eingesetzt wird.

Der 11-KV-Elektromechanismus für Mittelspannungsschaltanlagen ist eine Kernkomponente einer RMU, die als „Steuerzentrale“ für die elektrischen Schalter wie Vakuum-Leistungsschalter, Trennschalter und Lasttrennschalter fungiert. Unter den verschiedenen Komponentenabschnitten innerhalb einer RMU ist der Eingangsmechanismus wohl der kritischste, da er als Gateway für den Stromeingang in das System dient.

Modell

Definition des eingehenden Betriebsmechanismus?

Der Einspeisemechanismus ist eine kritische Steuerungskomponente für die Einspeiseeinheit einer Ringhaupteinheit, bei der Hochspannungsstrom aus dem externen Netz oder der vorgelagerten Umspannstation in die RMU eingespeist wird. Es betätigt den Primärschalter, um den Eingangsstromkreis sicher zu verbinden, zu isolieren oder zu erden.

Abhängig von den Systemanforderungen steuert der Eingangsmechanismus einen von zwei Schaltertypen:

Lasttrennschalter („C“-Mechanismus)

Entwickelt für häufigen Betrieb unter normalen Lastbedingungen.

Dreistellungsbetrieb:EIN / AUS / ERDE.

Bietet sichtbare Isolierung und sichere Erdung für Wartungsarbeiten.

Vakuum-Leistungsschalter („V“-Mechanismus)

Hochleistungsanwendungen mit Fehlerschutz.

Unterbricht Kurzschlussströme, um RMU- und nachgeschaltete Geräteschäden zu verhindern.

Erfüllt alle Funktionen eines Lasttrennschalters mit erhöhter Sicherheit.

Alle eingehenden Mechanismen umfassen:

Federbetätigter manueller oder motorbetriebener Betrieb.

Klare Positionsanzeigen (EIN, AUS, ERDE).

Elektrische Verriegelungen integriert in das RMU-Schutzsystem.

Bedienungsanleitung – 11-KV-Elektromechanismus für Mittelspannungsschaltanlagen

1. Schließvorgang

Manuelles Schließen:

Stecken Sie den dafür vorgesehenen Bediengriff in die obere Antriebswelle.

Drehen Sie die Feder um ca. 90° im Uhrzeigersinn, um sie bis zu ihrem Verriegelungspunkt zusammenzudrücken.

Die Feder wird freigegeben, wodurch der Hauptstromkreis des Lastschalters geschlossen wird.

Elektrische Schließung:

Schalten Sie den Mechanismus ein und senden Sie ein Schließsignal.

Die Steuerung prüft den Lastschalterstatus und verriegelt.

Wenn die Bedingungen erfüllt sind, schließt der Mechanismusmotor den Schließvorgang ab.

Hinweis: Der Erdungsbetrieb ist beim Schließen des Hauptstromkreises mechanisch gesperrt.

2. Öffnungsvorgang

Manuelles Öffnen:

Stecken Sie den Bediengriff in die obere Antriebswelle.

Um ca. 90° gegen den Uhrzeigersinn drehen, um die Feder bis zu ihrem Einrastpunkt zusammenzudrücken.

Die Feder gibt Energie frei, um den Hauptstromkreis des Lastschalters zu öffnen.

Elektrische Öffnung:

Senden Sie ein Öffnungssignal an die Steuerung.

Der Controller überprüft den Schalterstatus und die Verriegelungen.

Der Motormechanismus schließt den Öffnungsvorgang ab.

Hinweis: In der geöffneten Position sind Schließ- und Erdungsvorgänge zulässig.

3. Erdungsvorgang

Schließen des Erdungsschalters:

Stecken Sie den Griff in die untere Erdungsantriebswelle.

Im Uhrzeigersinn um ca. 90° drehen; Die Feder wird zusammengedrückt und freigegeben, um den Erdungsschalter zu schließen.

Verriegelungen werden aktiviert und verhindern das Schließen des Hauptstromkreises.

Öffnen des Erdungsschalters:

Stecken Sie den Griff in denselben unteren Schaft.

Gegen den Uhrzeigersinn um ca. 90° drehen; Federauslöser zum Öffnen des Erdungsschalters.

Entriegelt die Verriegelungen und ermöglicht so den normalen Betrieb des Lastschalters.

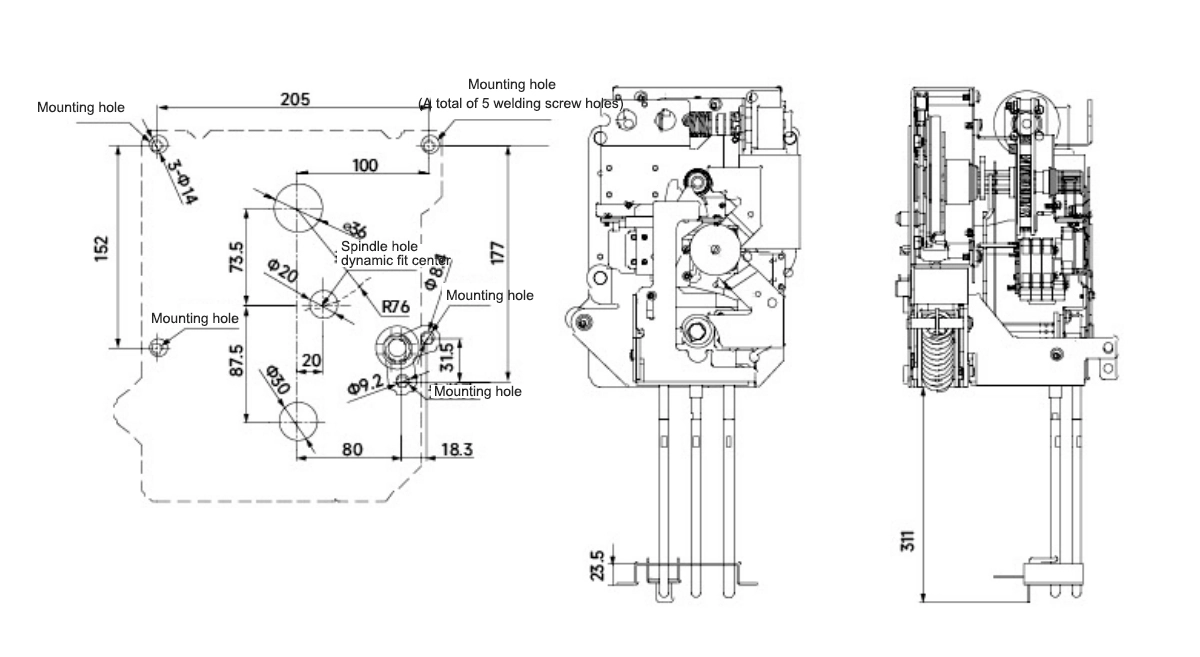

Aussehen und Dimension

Warum uns wählen?

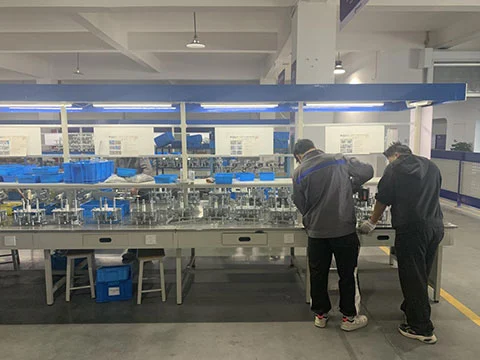

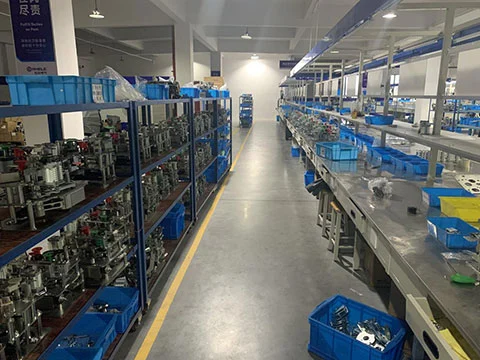

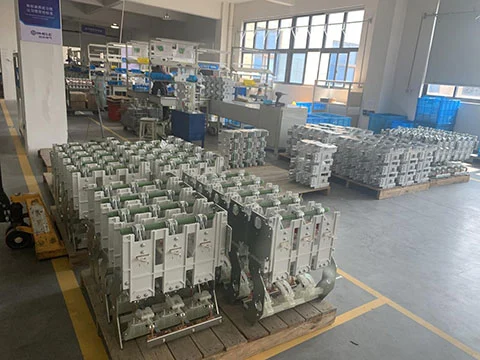

Direktlieferung ab Werk:Cotenele hat seinen Sitz in Yueqing, Provinz Zhejiang, und verfügt über eine Kernfabrik mit einer Fläche von 30.000 Quadratmetern.

Zertifizierungen:ISO9001, ISO14001, ISO45001.

Technische Stärke:Umfangreiche Forschungs- und Entwicklungserfahrung mit umweltfreundlichen Gasschränken, Vakuum-Leistungsschaltern und Betriebsmechanismen der RHSV-Serie, mit mehreren Patenten und nationalen Typprüfberichten.

Kundenfälle:Großprojekte wie China Resources Power, der Windpark Banyunxian, die Goldmine Tadschikistan Aini und die Sichuan-Tibet-Eisenbahn beweisen die Zuverlässigkeit und internationale Anwendbarkeit unserer Produkte.

Beschaffungsvorteile:Unterstützt Massenanpassung, schnelle Lieferung sowie nationale und internationale Projektierungsanwendungen.

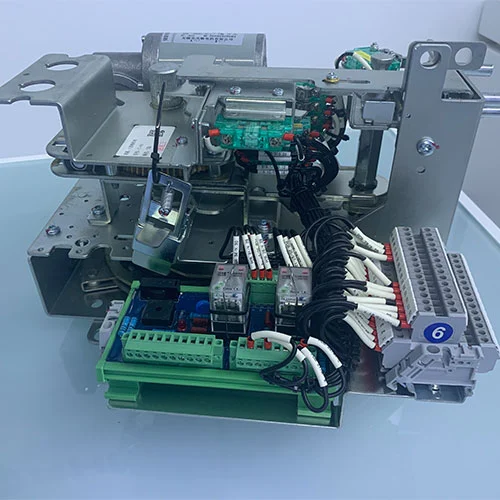

Produktshow
