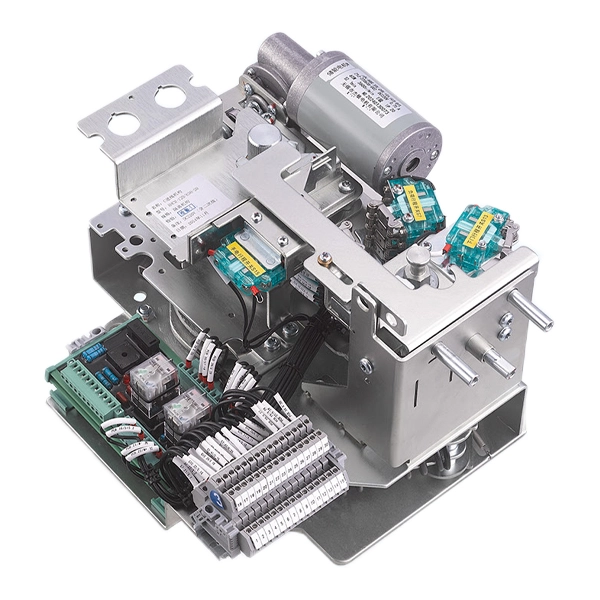

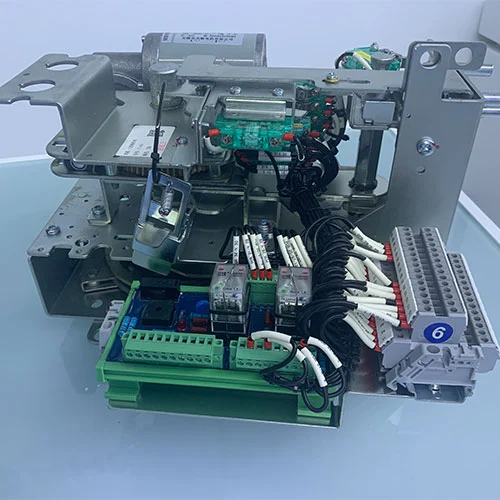

Elektrischer Mechanismus für 22-kV-Mittelspannungsschaltanlagen

In modernen Mittelspannungs-Stromverteilungsnetzen werden häufig Ring Main Units (RMUs) eingesetzt, um eine hochverfügbare und zuverlässige Stromversorgung bereitzustellen. Eine der Schlüsselkomponenten einer RMU ist der Leistungsschalter-Antriebsmechanismus, der in der Lage sein muss, Schließ- und Öffnungsvorgänge schnell und sicher durchzuführen.

Der elektrische Mechanismus der 22-kV-Mittelspannungsschaltanlage wurde speziell für Eingangsstromkreisanwendungen von gasisolierten oder luftisolierten RMUs entwickelt. Es handelt sich um einen Energiespeicher-Antriebsmechanismus, der zwei unabhängige Federsysteme nutzt: eine Zugfeder zum Schließen und eine Druckfeder zum Öffnen.

Die Schließfeder speichert Energie durch Drehen eines Griffs (manuell) oder durch Antrieb durch einen Motor; Sobald die Schließklinke ausgelöst wird, gibt die Feder die Energie sofort frei.

Während des Schließvorgangs speichert die Öffnungsfeder gleichzeitig Energie und bleibt dann in einem Bereitschaftszustand, bereit, auf nachfolgende Öffnungsbefehle zu reagieren.

Zu den Hauptmerkmalen gehören:

Sowohl der manuelle als auch der elektrische Betriebstyp zum Laden und Auslösen.

Separate Tasten mit Schutzabdeckungen sind auf dem Bedienfeld des angebracht, um das Eindringen von Staub und eine unbeabsichtigte Betätigung zu verhindern.

In Kombination mit einem Trennmechanismus ist eine Verriegelung möglich, die eine sichere Ablaufsteuerung gewährleistet.

Automatische Wiedereinschaltfunktion (bei Bedarf) und Anti-Pump-Logik zur Vermeidung mehrfacher Betätigungen.

Das Produkt entspricht der relevanten Norm GB 1984-2014 (Hochspannungs-Wechselstrom-Leistungsschalter) und GB/T 1985-2023 (Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter).

Modell

Was sind die Arbeitsprinzipien und Betriebsmechanismen dieser Organisation?

Das Funktionsprinzip des elektrischen Mechanismus einer 22-kV-Mittelspannungsschaltanlage basiert auf der Speicherung und schnellen Freisetzung mechanischer Energie.

Energiespeicher (Laden)

Manuelles Laden: Ein spezieller Griff wird in den Ladeschacht im unteren rechten Teil des Mechanismus eingeführt. Durch Drehen des Griffs im Uhrzeigersinn wird die Welle gedreht, die über ein Zahnrad- oder Nockensystem die Schließfeder spannt. Wenn die Feder den „Übertotpunkt“-Punkt überschreitet, rastet sie in der geladenen Position ein, begleitet von einem hörbaren „Klick“ und einer visuellen Anzeige (z. B. einer rotierenden Welle, die einen Mikroschalter aktiviert).

Elektrische Aufladung: Bei Anlegen der Steuerspannung treibt der Elektromotor automatisch den Lademechanismus an, bis die Schließfeder vollständig gespannt ist. Zu diesem Zeitpunkt wird der Motorstromkreis durch einen Mikroschalter unterbrochen und die Feder bleibt verriegelt und zum Schließen bereit.

Abschlussvorgang

Manuelles Schließen: Durch Drücken der grünen Taste (geschützt durch eine transparente Abdeckung auf der Blende) wird die Schließklinke mechanisch gelöst. Die Zugfeder gibt schnell Energie ab, treibt die Spindel in Drehung und bewegt die Kontakte des Leistungsschalters in die geschlossene Position. Gleichzeitig wird durch diesen Vorgang die Öffnungsfeder komprimiert und so Energie für die nächste Öffnung gespeichert.

Elektrisches Schließen: Durch Erregen der Schließspule (Magnetventil) wird ein Anker gezogen, der die Schließklinke freigibt, wodurch die gleiche mechanische Wirkung wie beim manuellen Schließen entsteht. Nach dem Schließen beginnt der Mechanismus möglicherweise sofort mit dem erneuten Laden der Einschaltfeder (sofern die automatische Wiedereinschaltung konfiguriert ist). Eine Sperre verhindert jedoch ein zweites Einschalten, bis der Leistungsschalter geöffnet wurde und die richtigen Bedingungen erfüllt sind.

Eröffnungsvorgang

Manuelles Öffnen: Durch Drücken des roten Knopfes wird die Öffnungsverriegelung freigegeben. Die Kompression des Aktuators öffnet die Federverlängerung und treibt den Betätigungsmechanismus an, um die Kontakte zu trennen.

Elektrisches Öffnen: Erregen Sie die Öffnungsspule (Elektromagnet) des Antriebsmechanismus, lösen Sie die Öffnungssperre aus, lösen Sie die Öffnungsfeder und trennen Sie den Stromkreis des Leistungsschalters.

Dieser Antriebsmechanismus verfügt über eine mechanische Verriegelungsvorrichtung, die das Auftreten gleichzeitiger Ein- und Ausschaltbefehle verhindert und außerdem sicherstellt, dass sich der Trennschalter (sofern vorhanden) in der richtigen Position befindet, bevor der Leistungsschalter betätigt werden kann.

Bedienungsanleitung

Vorläufige Kontrollen

Stellen Sie sicher, dass der Mechanismus korrekt an der Schaltanlage montiert ist und dass die gesamte Sekundärverkabelung (für den elektrischen Betrieb) korrekt und sicher ist.

Stellen Sie sicher, dass die am Bedienfeld montierten Tasten (grün für „Schließen“, rot für „Öffnen“) mit ihren Schutzabdeckungen versehen sind und dass die Betriebsanzeigen (z. B. „geladen/entladen“) sichtbar sind.

Laden (Energiespeicherung)

Manuell: Stecken Sie den Bediengriff in die Ladebuchse (unten rechts). Drehen Sie den Akku gleichmäßig im Uhrzeigersinn, bis ein deutliches „Klicken“ zu hören ist und die Ladeanzeige „geladen“ anzeigt. Entfernen Sie den Griff.

Elektrisch: Steuerspannung an den Mechanismus anlegen. Der Motor läuft automatisch, bis die Feder vollständig aufgeladen ist und stoppt. Vergewissern Sie sich dann, dass die Ladekontrollleuchte leuchtet.

Schließen des Leistungsschalters

Anleitung: Heben Sie die Schutzabdeckung des grünen Knopfes an und drücken Sie ihn fest. Der Leistungsschalter sollte schließen und die Positionsanzeige „geschlossen“ sollte erscheinen. Die Öffnungsfeder wird nun automatisch gespannt.

Elektrisch: Senden Sie einen Schließbefehl (z. B. von einer Fernbedienung oder einem Schutzrelais) an die Schließspule. Der Leistungsschalter schließt; Überprüfen Sie die Positionsanzeige.

Öffnen des Leistungsschalters

Manuell: Heben Sie die Schutzabdeckung des roten Knopfes an und drücken Sie ihn fest. Der Unterbrecher öffnet; Bestätigen Sie die Anzeige „offen“.

Elektrisch: Senden Sie einen Öffnungsbefehl an die Öffnungsspule. Der Unterbrecher öffnet.

Nach der Operation

Nach einem Schließvorgang kann der Mechanismus die Schließfeder automatisch wieder aufladen, wenn die Motorversorgung vorhanden ist. Dadurch wird der Leistungsschalter auf einen nachfolgenden Ein-/Aus-Zyklus vorbereitet.

Beobachten Sie immer die Statusanzeigen und respektieren Sie alle Verriegelungsbedingungen (z. B. Isolatorposition), bevor Sie den Betrieb in Betrieb nehmen.

Der federbetätigte Mechanismus ermöglicht eine robuste, zuverlässige und sichere Steuerung von Leistungsschaltern in RMU-Eingangsleitungen. dieser 22-kV-Mittelspannungsschaltanlagen-Elektromechanismus

Die Kombination aus Zug- und Druckfedern, manueller und elektrischer Bedienung sowie eingebauten Verriegelungen erfüllt die Anforderungen moderner Verteilungsnetze. Die mechanische Lebensdauer dieses Mechanismus beträgt über 10.000 Betätigungen und entspricht internationalen Standards, die eine langfristige Leistung und Betriebssicherheit gewährleisten können.

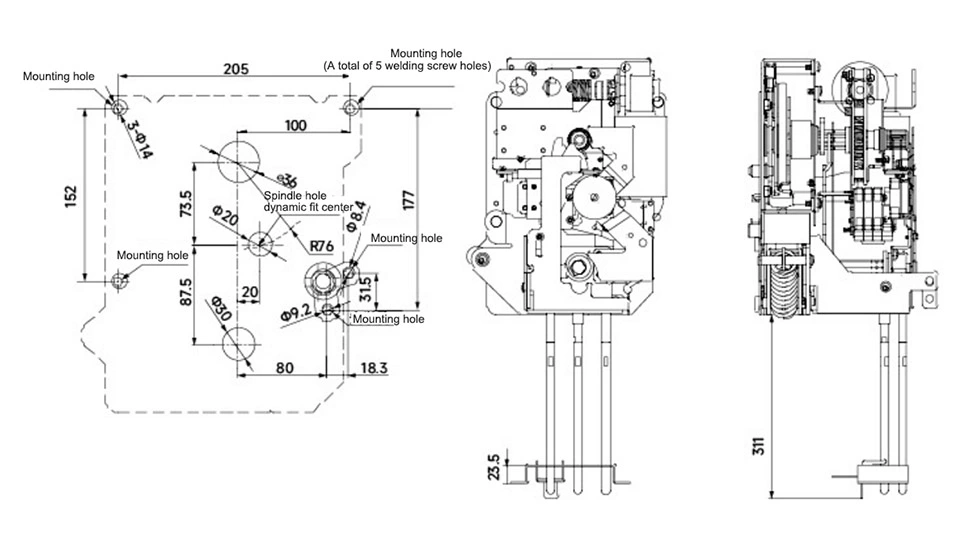

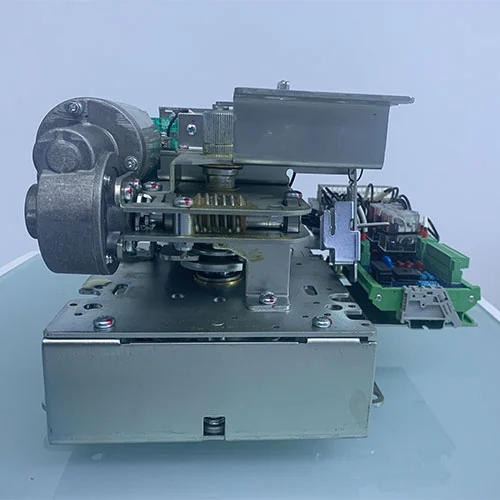

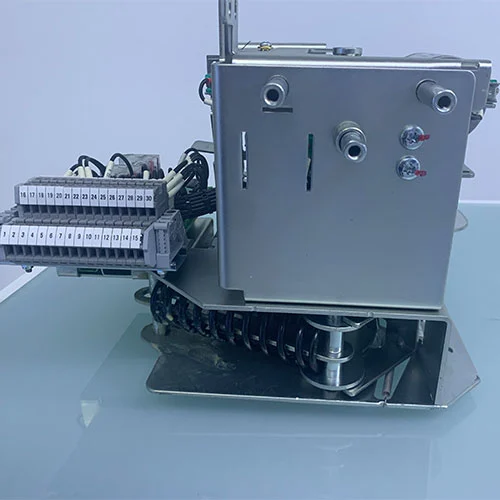

Aussehen und Abmessungen

Anwendungen

Mittelspannungs-RMUs, GIS- und AIS-Eingangsleitungen.

Projekte für erneuerbare Energien: Windparks, Solar-PV-Anlagen.

Eisenbahn- und U-Bahn-Projekte, die eine hohe Betriebssicherheit erfordern.

Industrielle und kommunale Vertriebsnetze.

Projektreferenzen

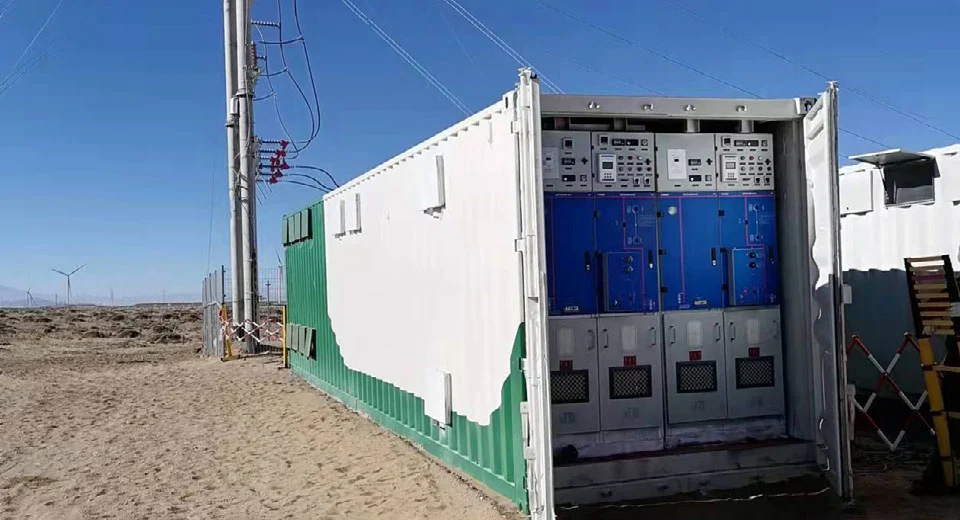

Guojiawan 110kV – 35kV gasisolierte Schaltanlage – Windparkprojekt.

110-kV-Umspannwerk der Goldmine Ayni, Tadschikistan – Hochzuverlässige Stromverteilung.

Maqu 200 MW Weide-Solar-Hybrid-PV-Projekt – Automatischer Wiedereinschaltmechanismus angewendet.

Warum Cotenele wählen?

• Fachkundiger Hersteller:Über 6 Jahre Erfahrung mit Kernkomponenten von 12-kV-40,5-kV-Schaltanlagen.

• Zertifizierte Qualität:ISO9001 / ISO14001 / ISO18001; Produkte, die von nationalen Behörden getestet wurden.

• Nachgewiesene Erfolgsbilanz:Lieferung von Mittelspannungsschaltanlagen für nationale und internationale Wind-, Solar- und Eisenbahnprojekte.

• Innovative Technologie:Die kontinuierliche Weiterentwicklung der umweltfreundlichen gasisolierten Schaltanlagen der Serie RHSV gewährleistet Stabilität und Sicherheit.

Cotenele ist bestrebt, hochzuverlässige, langlebige und sichere Schaltanlagen zu liefern, die den Anforderungen moderner Verteilungsnetze und Anwendungen im Bereich der erneuerbaren Energien gerecht werden.

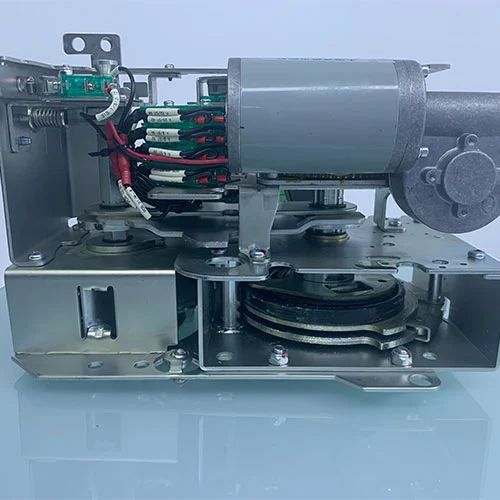

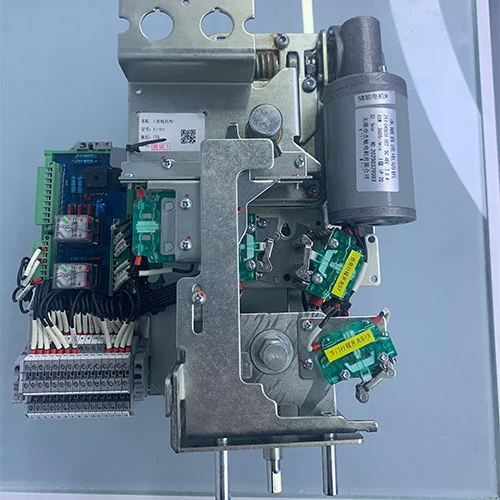

Produktshow
