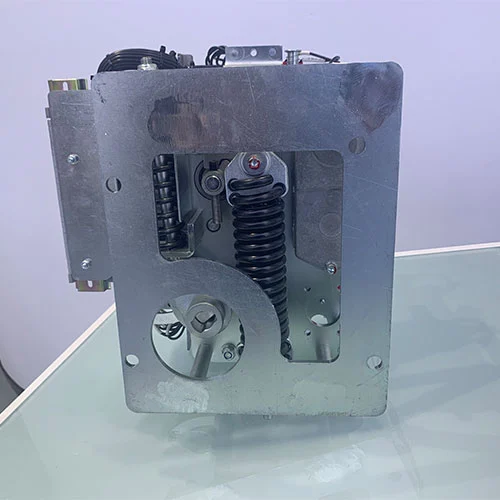

11-kV-Mittelspannungs-VCB-Leistungsschalter mit Isolationsmechanismus

Die wichtige Funktion der Mittelspannungsschaltanlage in modernen Energieverteilungssystemen ist der Schutz, die Steuerung und die Trennung von Stromkreisen. Die Menschen legen immer mehr Wert auf den Umweltschutz, weshalb „umweltfreundliche Schaltanlagen“ saubere Isoliermedien wie saubere Luft, Vakuum oder Gasmischungen auf Fluornitrilbasis anstelle von herkömmlichem SF₆ als Isoliermedium verwenden. Der 11-KV-Mittelspannungs-VCB-Leistungsschalter mit Isolationsmechanismus ist eine Schlüsselkomponente dieser umweltfreundlichen Schaltanlage.

Was ist der Zweck dieses Produkts?

Es handelt sich um die Kernkomponente des Schaltschranks, die für die Ausführung der wesentlichen Befehle zum Öffnen (Auslösen) und Schließen der Leistungsschalter- und Trennschalterkontakte verantwortlich ist. Die Präzision, Geschwindigkeit und Zuverlässigkeit dieses Mechanismus wirken sich direkt auf die Sicherheit des Stromnetzes und die Kontinuität der Stromversorgung aus. Wie aus Branchenumfragen hervorgeht, ist der Antriebsmechanismus das kritischste Teilsystem, da die meisten Fehler und Ausfälle von Leistungsschaltern auf ihn zurückzuführen sind, weshalb seine Konstruktion und sein Zustand von größter Bedeutung sind.

Wichtige Spezifikationen

Modell und Bedeutung

Welchen Zweck hat der Betätigungsmechanismus?

Der Antriebsmechanismus ist eine wichtige integrierte Komponente einer Mittelspannungsschaltanlage. Es speichert und gibt mechanische Energie ab, um die stromführenden Hauptkontakte schnell zwischen der OFFEN- und der GESCHLOSSEN-Position zu bewegen. Als Vermittler wandelt es ein Steuersignal mit geringer Energie (manueller Druckknopf oder elektrisches Relais) in die hohe Kraft um, die zur zuverlässigen Betätigung der Kontakte erforderlich ist, und sorgt so für eine sichere Stromkreisunterbrechung und -verbindung.

Schlüsselkomponenten

1. Energiespeichermedium

Federbetrieben (am häufigsten):

Wird in der KDSVM-12-Serie verwendet, insbesondere in umweltfreundlichen Schaltanlagen

Der Motor drückt die Schließfeder zusammen, wodurch die Kontakte geschlossen und die Öffnungsfeder (Auslösefeder) aufgeladen wird

Vorteile:hohe Zuverlässigkeit, einfacher Aufbau, wartungsfreundlich

Pneumatisch:Verwendet Druckluft

Hydraulisch:Verwendet unter Druck stehendes Öl oder Gas

Magnetisch:Verwendet ein Magnetventil oder einen Elektromagneten

2.Betätigungsschaltung

Komponenten, die eine Energiefreisetzung auslösen, darunter:

Einschalt-/Auslösespulen (Elektromagnete)

Riegel

Manuelle Tasten

3.Verriegelungssysteme

Sicherheitsfunktionen zur Verhinderung falscher oder unsicherer Vorgänge

Beispiel:verhindern das Schließen bei einem Fehler oder das Schließen eines Trennschalters unter Last

Der beschriebene RHSVM3-12-Mechanismus ist ein klassisches Beispiel für einen modernen, hochzuverlässigen Federmechanismus. Es verfügt über einen Motor für die automatische Federaufladung, separate Federn für den Schließ- und Öffnungsvorgang (mit einem cleveren Over-Center-Gestänge-Design zum Schließen) und integrierte elektrische Spulen für die Fernbedienung, wodurch eine mechanische Lebensdauer von mehr als 10.000 Betätigungen erreicht wird.

Cotenele stellt sicher, dass der 11-KV-Mittelspannungs-VCB-Leistungsschalter mit Isolationsmechanismus werkseitig getestet und optional von Dritten verifiziert wird, um Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

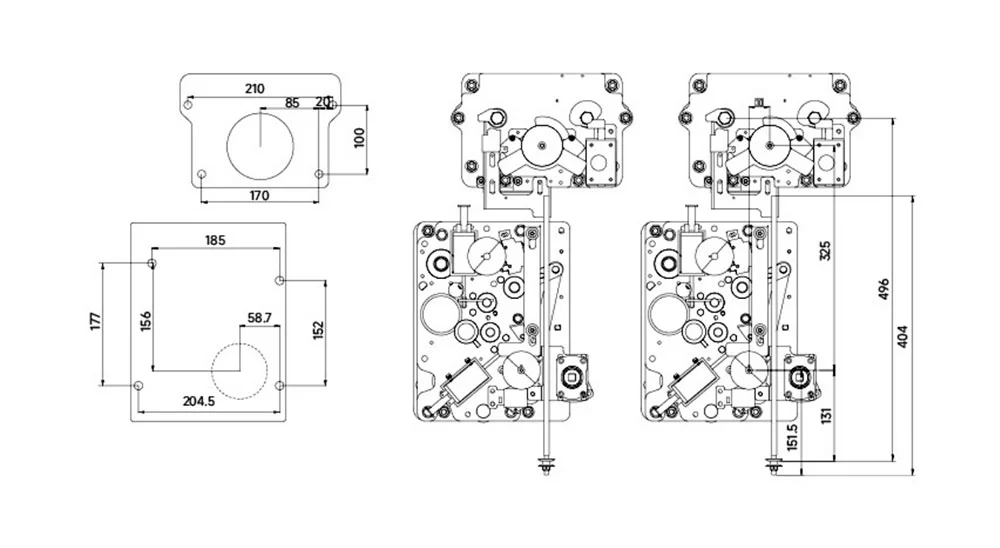

Aussehen und Dimension

Anwendungsbereich

Betätigungsmechanismen sind die Hauptkomponenten für eine Vielzahl elektrischer Schalt- und Schutzgeräte wie Mittelspannungs-Ringleitungen und -Schalttafeln. Ihre Hauptanwendung umfasst Folgendes:

Mittelspannungs-Leistungsschalter:Dies ist ihre wichtigste elektrische Ausrüstung, hauptsächlich im Bereich von 12 kV bis 40,5 kV, wie sie in Stromverteilungssystemen üblich ist. Sie sind unverzichtbar in luftisolierten (AIS), gasisolierten (GIS) und den neuesten umweltfreundlichen gasisolierten Schaltanlagen für den Primärstromkreisschutz vor Überlastungen und Kurzschlüssen.

Trennschalter und Erdungsschalter:Betätigungsmechanismen wie der RHSVM3-12 können in Verbindung mit Trennmechanismen verwendet werden. Sie sorgen für den langsamen und sorgfältigen Betrieb von Trenn- und Erdungsschaltern.

Zu den Hauptanwendungen gehören:

♦Umspannwerke:Sowohl Primärverteilungs- als auch Sekundärtransformatorstationen.

♦Industrielle Energiesysteme:Zum Schutz von Produktionsanlagen, Rechenzentren und großen Gewerbeanlagen.

♦Erneuerbare Energieanlagen:In Wind- und Solarpark-Umspannwerken zur Verbindung und zum Schutz.

♦Infrastruktur:Für Bahnstromversorgungen, Flughafenstromnetze und kritische Stromversorgungssysteme in Krankenhäusern.

Der 11-KV-Mittelspannungs-VCB-Leistungsschalter mit Isolationsmechanismus wird für umweltfreundliche Schaltanlagen verwendet. Dieser Mechanismus ist unabhängig von externen hydraulischen oder pneumatischen Systemen und kann über Temperaturbereiche hinweg Robustheit und Zuverlässigkeit bewahren. Der Mechanismus entspricht den Standards GB1984 und IEC 62271-100. Dadurch kann ein sicherer und zuverlässiger Betrieb im Stromverteilungssystem gewährleistet werden.

Bedienungsanleitung für den Betriebsmechanismus

1. Energiespeicherung:

Nachdem der Mechanismus installiert und gesichert ist, befestigen Sie den entsprechenden Griff an der Betätigungswelle unten rechts. Drehen Sie ihn im Uhrzeigersinn, bis Sie ein deutliches Klicken hören – das bedeutet, dass die Feder vollständig gespannt ist und die Anzeige den Endschalter aktiviert hat. Für den Motorbetrieb genügt es, Strom anzulegen. Das Gerät lädt die Feder automatisch auf und unterbricht sie dann, um die Energie für einen Schließbefehl bereitzuhalten. (Stellen Sie sicher, dass Ihre Steuerverkabelung für diesen Modus korrekt ist.)

2.Schließen des Leistungsschalters:

Zum manuellen Schließen drücken Sie einfach die grüne Taste. Dadurch wird die gespeicherte Energie freigesetzt, um die Hauptkontakte zu schließen. Wenn Sie die elektrische Steuerung verwenden, aktivieren Sie stattdessen die Schließspule. Durch die schnelle Aktion wird die Feder freigegeben, um die Arbeit zu erledigen, und die Öffnungsfeder wird sofort aufgeladen. (Eine eingebaute Sperre blockiert einen weiteren Schließvorgang, selbst wenn die Feder danach wieder aufgeladen wird.)

3. Öffnen des Leistungsschalters:

Zum manuellen Öffnen drücken Sie den roten Knopf. Es gibt die Öffnungsfeder frei, um die Hauptkontakte zu trennen. Um es elektrisch zu öffnen, muss die Öffnungsspule mit Strom versorgt werden. Durch die schnelle Aktion wird die Feder freigegeben und der Leistungsschalter geöffnet.

Detaillierte PDF-Handbücher stehen zum Download zur Verfügung.

Unser 11-kV-Mittelspannungs-VCB-Leistungsschalter mit Isolationsmechanismus wurde im Werk getestet und eignet sich für Energie-, Industrie- und erneuerbare Energiesystemprojekte weltweit.

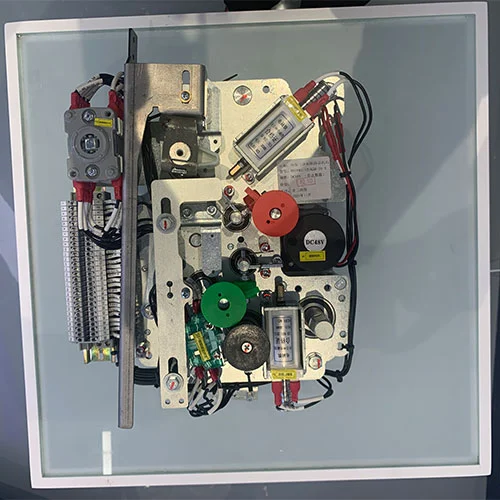

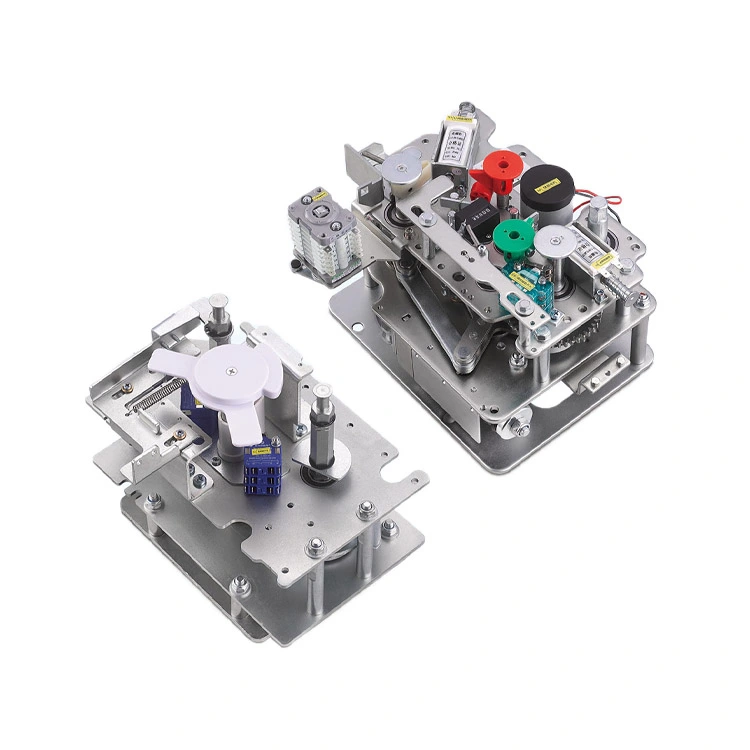

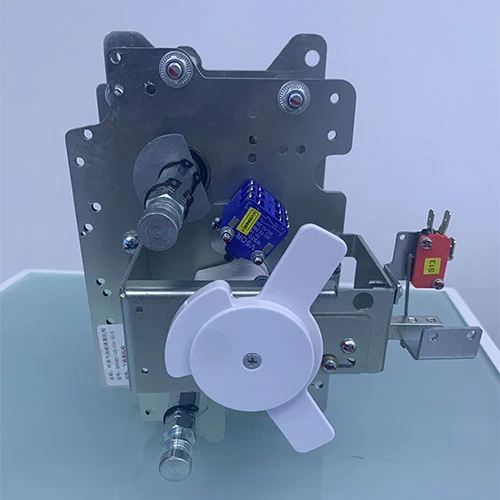

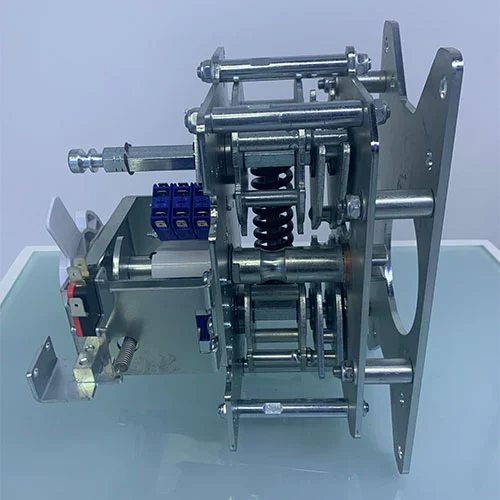

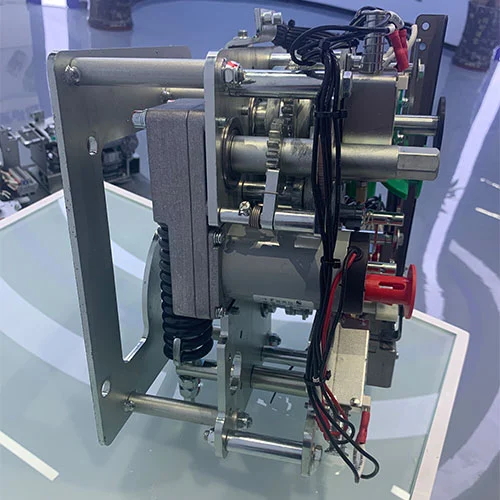

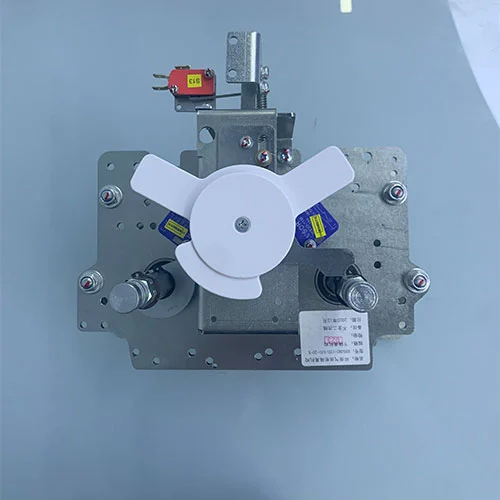

Produktshow
