11-kV-Mittelspannungs-Trennschalter

Ein 11-kV-Mittelspannungs-Trennschalter ist ein mechanisches Schaltgerät, das in Stromverteilungssystemen verwendet wird, um eine sichere elektrische Trennung und kontrollierte Lastschaltung zu gewährleisten. Es wird häufig in Ringhauptanlagen (RMU), gasisolierten Schaltanlagen und sekundären Umspannwerken eingesetzt.

Im Gegensatz zu Leistungsschaltern kann ein Trennschalter Fehlerströme nicht unterbrechen. Seine Hauptaufgabe besteht darin, eine sichtbare und zuverlässige Isolationslücke sicherzustellen, die eine sichere Wartung und einen sicheren Betrieb elektrischer Systeme ermöglicht.

Produktmodell

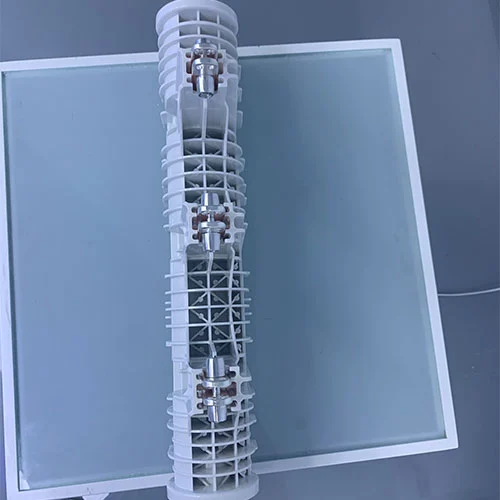

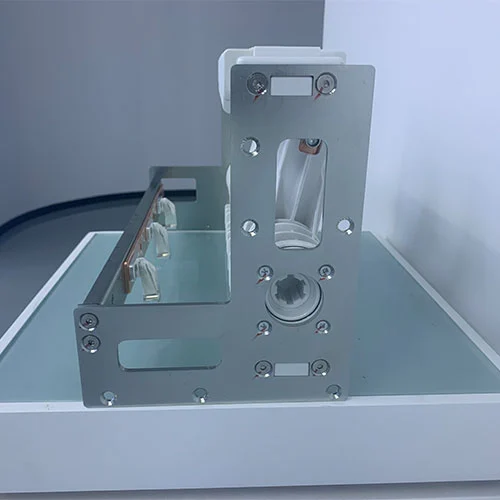

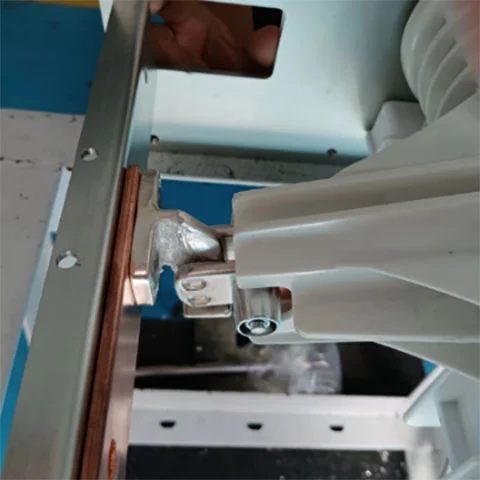

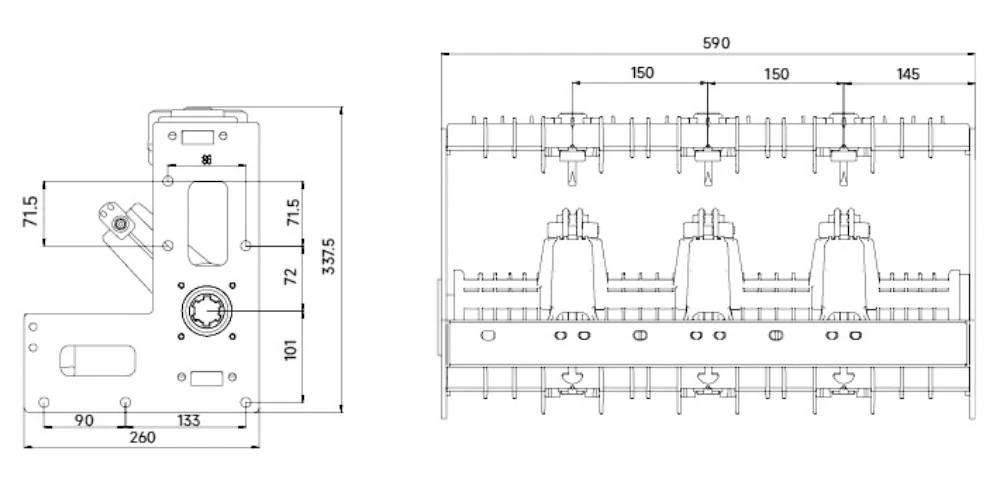

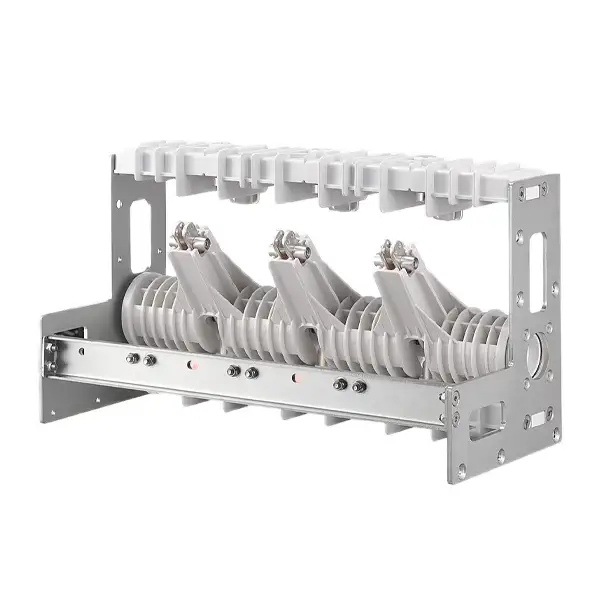

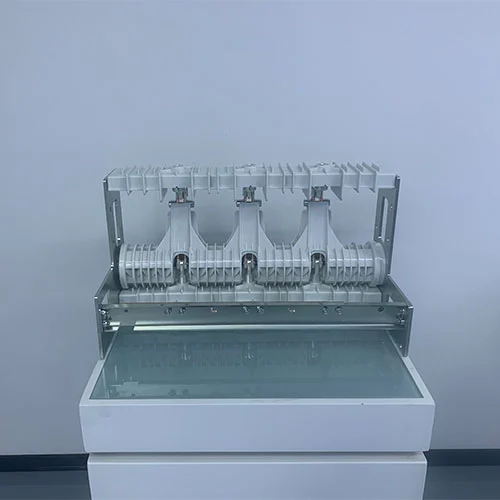

Aussehen und Dimension

Welche verschiedenen Arten von Trennschaltern gibt es?

1. Luftisolierte Trennschalter

Einbau in luftisolierte Schaltanlagen

Einfache Struktur mit sichtbarer Isolierung

Geeignet für Standardinstallationen

2. Gasisolierte Trennschalter

In versiegelten Gastanks eingeschlossen

Kompakt und wartungsfrei

Ideal für städtische Umspannwerke und Umspannwerke mit begrenztem Platzangebot

3. SF₆-freie, umweltfreundliche Trennschalter

Verwendet alternative Isoliergase oder trockene Luft

Geringes Treibhauspotenzial

Erfüllt moderne Umweltvorschriften

Technische Parameter

Produktvorteile

Unser 11-kV-Mittelspannungs-Trennschalter bietet folgende Vorteile:

Umweltfreundlich

Der wichtigste Vorteil ist die Reduzierung oder Eliminierung von SF₆, was direkt zu geringeren Treibhausgasemissionen aus dem Stromverteilungsnetz beiträgt.

Kompakte Installation

Gasisolierte Medien, unabhängig davon, ob SF₆ oder Alternativen verwendet werden, bieten im Vergleich zu luftisolierten Medien eine wesentlich kompaktere und platzsparendere Lösung. Sie eignen sich sehr gut für städtische Umspannwerke, kompakte Sekundärumspannwerke (CSS) oder auf Untersätzen montierte Geräte.

Hohe Zuverlässigkeit und lange Lebensdauer

Die robuste und abgedichtete Konstruktion mit stabiler Gasisolierung schützt die Kontakte der Trennschalter vor Umweltverschmutzung wie Staub, Feuchtigkeit und Salzgehalt, wodurch eine gleichbleibende Leistung, minimale Wartung und eine längere Betriebslebensdauer dieser Trennschalter gewährleistet werden können.

Sicherheit und Vielseitigkeit

Zur Sicherheit verfügen die Trennschalter über eine sichtbare bzw. vorgeschriebene Trennstelle. Sie erzeugen und unterbrechen normale Lastströme und sorgen für zusätzliche betriebliche Flexibilität im Stromverteilungsnetz und beim Lastmanagement ohne Leistungsschalter.

Anpassungsfähigkeit

Trennschalter, die normalerweise für verschiedene Konfigurationen, Spannungsniveaus und spezifische Anwendungen wie Bergbau, Kondensatorschaltung usw. verwendet werden, können dadurch für ein breites Spektrum sekundärer Stromverteilungsanforderungen geeignet sein, von der Integration erneuerbarer Energien bis hin zur industriellen Stromversorgung.

Was ist der Unterschied zwischen einem Leistungsschalter und einem Trennschalter?

Für den sicheren und effizienten Betrieb einer Schaltanlage ist es wichtig, den Unterschied zwischen einem Leistungsschalter und einem Trennschalter zu verstehen.

1. Primäre Funktion

Leistungsschalter: Eine Schutzvorrichtung, die Fehlerströme und Überlastungen automatisch unterbricht und so Geräte und das Stromnetz schützt.

Trennschalter: Eine Betriebs- und Sicherheitsvorrichtung, die zur sichtbaren Isolierung und zum Schalten von Nennlastströmen unter normalen Bedingungen dient.

2. Unterbrechungsfähigkeit

Leistungsschalter: Kann hohe Fehlerströme unterbrechen.

Trennschalter: Kann Fehlerströme nicht unterbrechen; Es hält Kurzschlussströmen nur für eine begrenzte Zeit stand, bis der Leistungsschalter den Fehler beseitigt.

3. Betriebsablauf

In einem typischen System arbeiten beide Geräte zusammen:

Beim Trennen öffnet sich zuerst der Leistungsschalter, um den Stromfluss zu stoppen, dann öffnet sich der Trennschalter, um eine sichere Trennung zu gewährleisten.

Beim Einschalten: Zuerst schließt der Trennschalter, dann der Leistungsschalter.

4.Design und Kosten

Leistungsschalter: Komplexer, mit Lichtbogenlöschtechnologie (Vakuum, SF₆ usw.), was zu höheren Kosten führt.

Trennschalter: Einfacheres mechanisches Design, dadurch wirtschaftlicher für Isolationszwecke.

Leistungsschalter sind für den Schutz des Stromnetzes verantwortlich, während der 11-kV-Mittelspannungs-Trennschalter durch eine zuverlässige elektrische Isolierung die Sicherheit von Personen und Geräten gewährleistet.

Wie wählt man den richtigen 11-kV-Mittelspannungs-Trennschalter aus?

Berücksichtigen Sie bei der Auswahl eines geeigneten Modells Folgendes:

Nennspannung (11kV / 12kV)

Nennstrom (630A / 1250A)

Installationstyp (RMU, GIS, AIS)

Umgebungsbedingungen (Feuchtigkeit, Staub, Temperatur)

Forderung nach umweltfreundlichen (SF₆-freien) Lösungen

Für kompakte Umspannwerke empfehlen sich gasisolierte oder umweltfreundliche Lösungen.

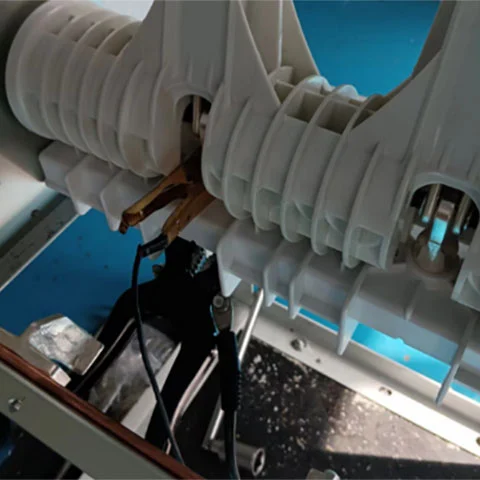

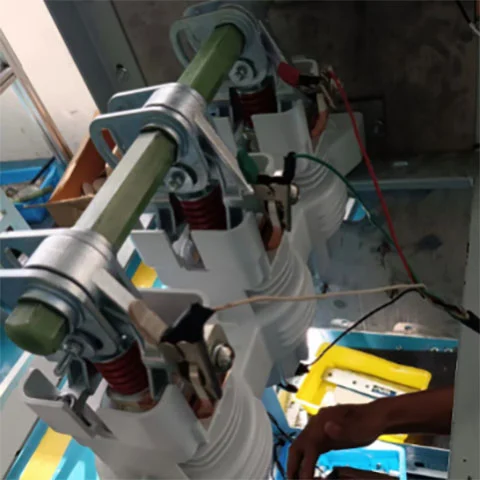

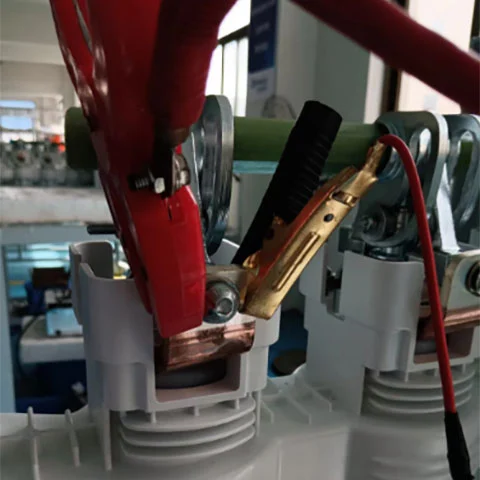

Qualitätssicherung und Prüfung

Cotenele führt während der gesamten Produktion eine strenge Qualitätskontrolle durch:

Typprüfung und Stückprüfung

Hochspannungsprüfung

Werksinspektion und optionale Überprüfung durch Dritte

Alle Produkte entsprechen den Standards ISO9001, ISO14001 und ISO45001.

FAQ

1.Was ist ein 11-kV-Mittelspannungs-Trennschalter?

Ein Lasttrennschalter ist ein Schaltgerät, das im geöffneten Zustand zusätzlich zu seinen Standardschaltfunktionen auch eine Trennfunktion bietet. Es ist für das Führen, Ein- und Ausschalten von Nennlastströmen unter normalen Betriebsbedingungen ausgelegt.

2.Wie funktioniert ein Lasttrennschalter?

Im geschlossenen Zustand fließt der Nennstrom durch die Haupttrennkontakte. Um den Laststrom zu unterbrechen, öffnen sich zuerst diese Kontakte und übertragen den Strom zur Unterbrechungskammer – beispielsweise einem Vakuumunterbrecher der GSec- und GSec Air-Serie –, wo der Strom unterbrochen wird. Beim Schließen schließen die Trennkontakte den Stromkreis, bevor die Unterbrechereinheit schließt.

3.Was unterscheidet einen Vakuum-Leistungsschalter von einem Lasttrennschalter?

Der Hauptunterschied besteht in der Schutzfunktion: Ein Vakuum-Leistungsschalter kann Fehlerströme beseitigen, um die Leistungsausrüstung zu schützen. Ein Lasttrennschalter dient jedoch nicht der Unterbrechung von Fehlerströmen. Ihre wichtigste Funktion ist die sichere Trennung nach dem Öffnen des Stromkreises, um Arbeiten am abgeschalteten Abschnitt zu ermöglichen und die Isolierung von stromführenden Teilen sicherzustellen.

4. Bietet Cotenele verschiedene Arten von Lasttrennschaltern an?

Ja, Cotenele hat zwei Hauptklassifizierungen:
Luftisolierte Lasttrennschalter werden zur Kabeltrennung, zum Schalten von Transformatoren und Motoren in Sekundärverteilungsstationen sowie zur Versorgung von Stromkreisen, Transformatoren und Ringnetznetzen verwendet.
Diese gasisolierten Lasttrennschalter verfügen über die Merkmale der wartungsfreien SF6- oder SF6-freien Technologie und bieten hohe Leistung, Zuverlässigkeit und lange Lebensdauer bei kompakter Größe.

5.Sind Cotenele-Lasttrennschalter wartungsfreundlich?

Ja. Cotenele-Produkte werden mit detaillierten Service- und Wartungsanweisungen von Cotenele sowie umfassender Ersatzteil- und Zubehörunterstützung geliefert.

6.Wofür werden die luftisolierten Lasttrennschalter von Cotenele in Innenräumen verwendet?

Sie werden für geschlossene Mittelspannungsschaltanlagen, Ringleitungen und kompakte Umspannwerke eingesetzt. Unsere Lasttrennschalter verfügen über die Vorteile einer zuverlässigen Überlaststromregelung und ihre Spannungen bis 40,5 kV und ihre Ströme bis 1250 A.

7.Wie verbessern Cotenele-Schalter die Stromqualität und Zuverlässigkeit?

Sie ermöglichen eine hohe Schaltzahl bei Nennstrom und halten Kurzschlussströmen bis zu 31,5 kA für 1 Sekunde stand. Ein Erdungsschalter mit Einschaltkapazität ist im Lieferumfang enthalten und der Betrieb ist über einen weiten Temperaturbereich gewährleistet, was zu einer gleichbleibenden Leistung und Systemzuverlässigkeit beiträgt.

8.Warum gelten Cotenele-Schalter als sicher und zuverlässig?

In Kombination mit strombegrenzenden Sicherungen sorgen sie für vollständigen Schutz und sichere Unterbrechung von Kurzschlussströmen. Unsere Schalter bieten eine sichtbare Isolationslücke und erfüllen die Anforderungen der Klasse 2 der Norm IEC 62271-304

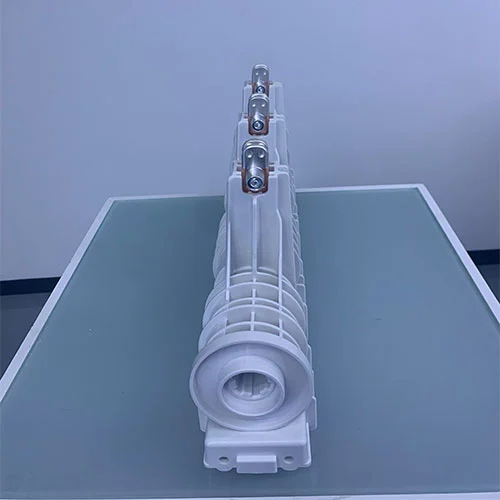

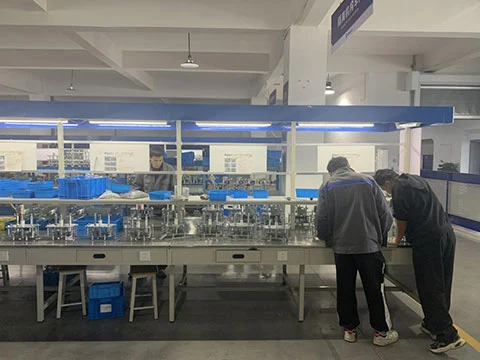

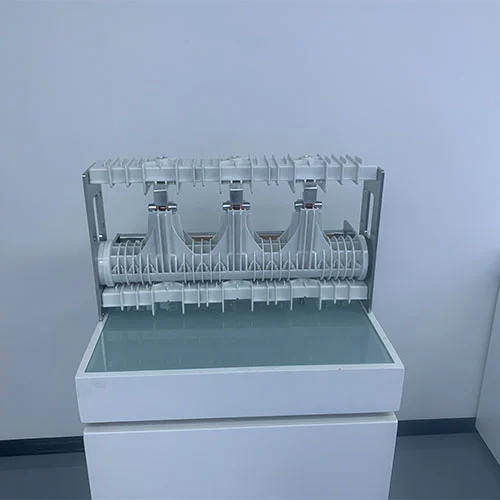

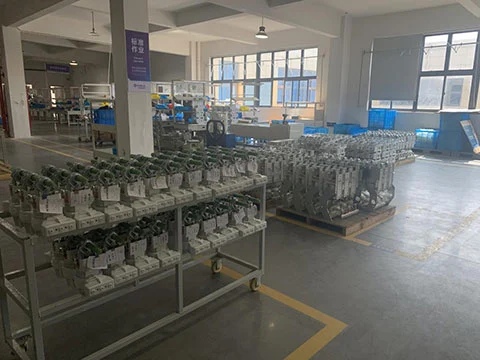

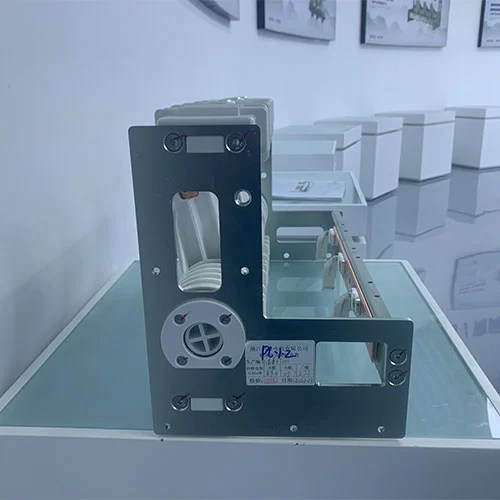

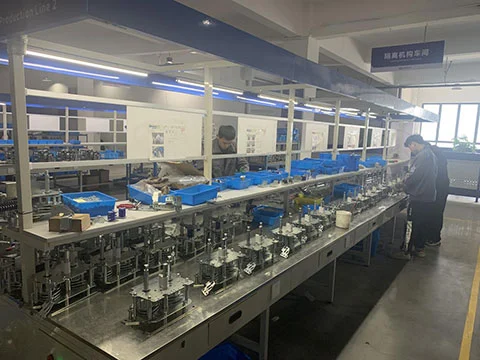

Unsere Fabrik
