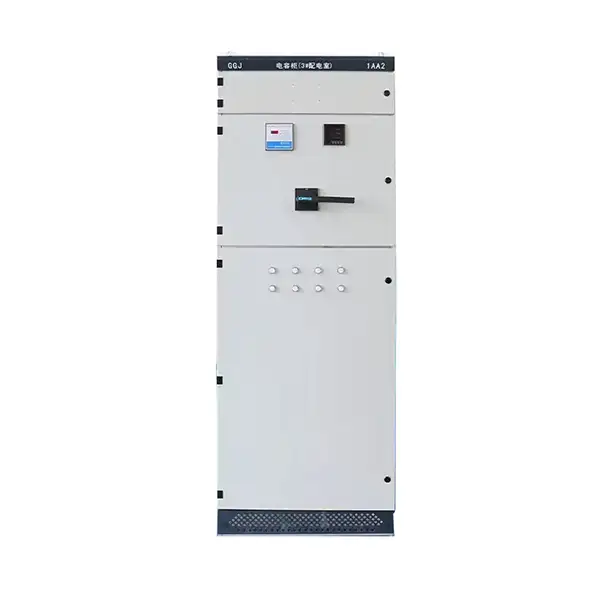

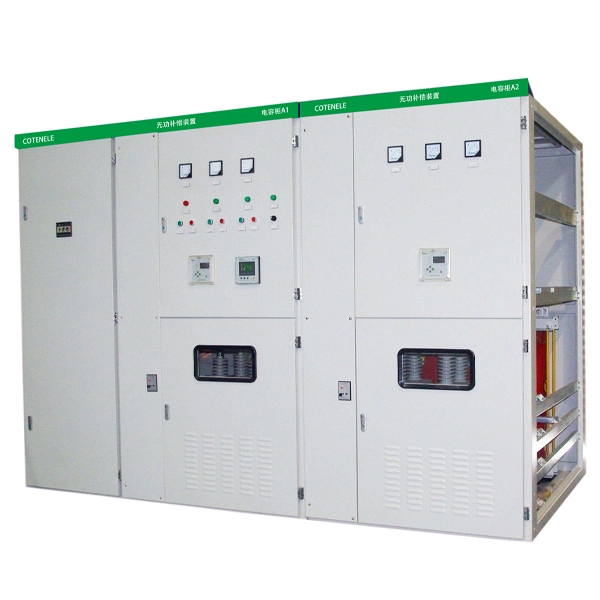

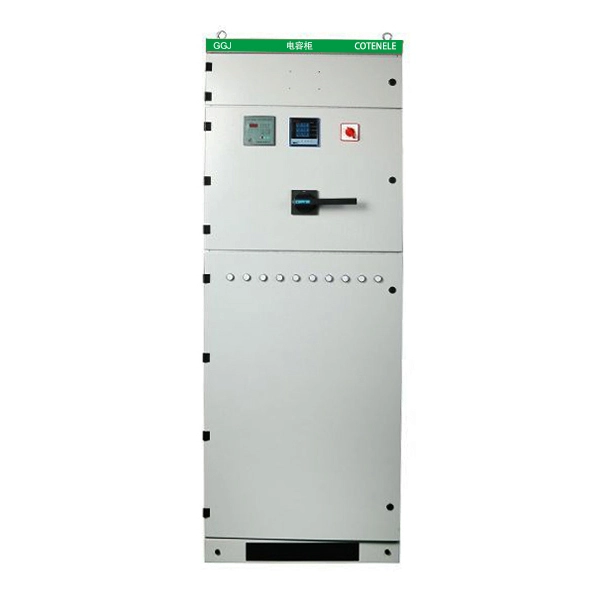

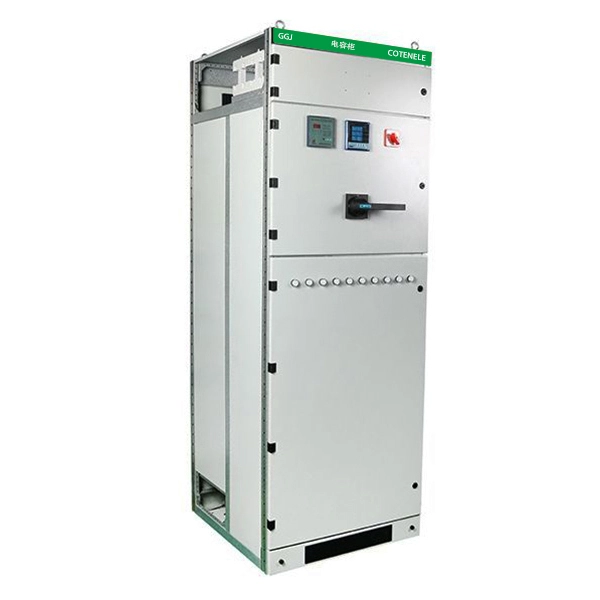

GGJ Automatisches Blindleistungskompensationsgerät LV-Panel

Das GGJ Automatic Reactive Power Compensation Device LV Panel ist ein intelligentes Stromverteilungsgerät von Cotenele. Diese Niederspannungsschaltanlage verbessert den Leistungsfaktor in 380-V-Niederspannungsnetzen durch automatisches Schalten von Kondensatoren.

Sein Mikrocomputer-Controller verfolgt die Blindleistung in Echtzeit und erreicht eine stabile Kompensation über 0,95 mit einer Reaktionszeit von bis zu 20 ms. Der Schrank bietet mehrere Schutzfunktionen und unterstützt die Kommunikation zur Energieüberwachung.

Dieser Niederspannungs-Schaltschrank wird häufig in Industrieanlagen, Gebäuden und kommunalen Einrichtungen eingesetzt und ist für Transformatoren von 130 bis 600 kVA geeignet.

Das automatische Blindleistungskompensationsgerät GGJ entspricht nationalen und internationalen Standards, einschließlich GB/T 15576, GB 7251.1 und IEC 60439-1, und gewährleistet Sicherheit und Zuverlässigkeit als moderne Energiesparlösung.

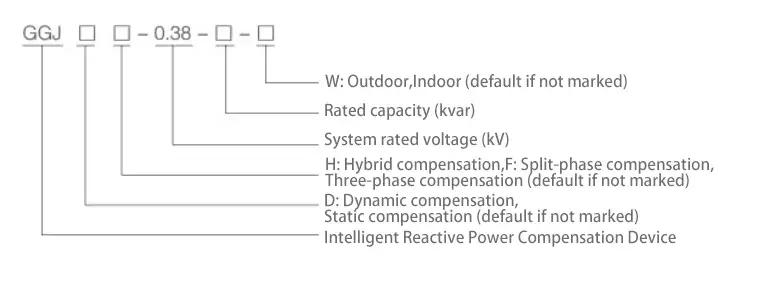

Modell und Bedeutungen

Wichtigste technische Parameter

Produktmerkmale

• Verwendet einen intelligenten Controller zur Steuerung, der vollständige Funktionen und zuverlässige Leistung bietet. Der Kompensationsmodus erfolgt automatisch und kann den Leistungsfaktor auf über 0,9 erhöhen.

• Echtzeitanzeige des Netzleistungsfaktors:

• Verzögerung (0,00–0,99)

• Führend (0,00–0,99)

• Bietet mehrere Schutzfunktionen, einschließlich Überspannungs-, Überharmonik-, Überkompensations-, Systemfehler-, Phasenverlust- und Überlastschutz.

• Speichert eingestellte Parameter; Parameter gehen bei einem Stromausfall nicht verloren. Wenn sich das Netz wieder normalisiert, nimmt das Gerät den Betrieb automatisch wieder auf, ohne dass ein manueller Eingriff erforderlich ist.

• Fähigkeit zur Split-Phase-Kompensation oder Hybridkompensation basierend auf dem Lastausgleichszustand des Netzes.

• Starke Anti-Interferenz-Fähigkeit; widersteht Störimpulsen mit einer Amplitude von 2000 V direkt aus dem Netz und übertrifft damit die nationalen professionellen Standards.

Optionale Funktion zur Überwachung des Stromverteilungsnetzes

• Echtzeitmessung und stündliche Aufzeichnung von dreiphasiger Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Wirkenergie und Blindenergie auf der Niederspannungsseite des Transformators.

• Gesamte harmonische Verzerrung (THD) von Spannung und Strom sowie einzelne harmonische Anteile von der 2. bis zur 25. Ordnung.

• Ausgestattet mit RS-232- und RS-485-Schnittstellen, die das Auslesen von Daten über einen PDA sowie die Fernkommunikation für drahtlose Zählerablesung, Gerätetests, Parametereinstellung und den Abruf von Echtzeit- und aufgezeichneten Daten unterstützen.

• Zu den Datenanalysefunktionen gehören eine Betriebslastanalyse, statistische Abfragen, eine umfassende Bewertung der Stromversorgungsqualität, die Berechnung der Spannungsqualifikationsrate, der Stromversorgungsauslastungsrate, der Zuverlässigkeitsrate und der maximalen Lastrate sowie Abfragen von Leistungsfaktor, Wirkleistung und Blindleistung nach Zeitraum. Das System kann auch Kurven der Phasenspannung, des Stroms und des Leistungsfaktors erstellen und umfassende Analysen und statistische Berichte drucken.

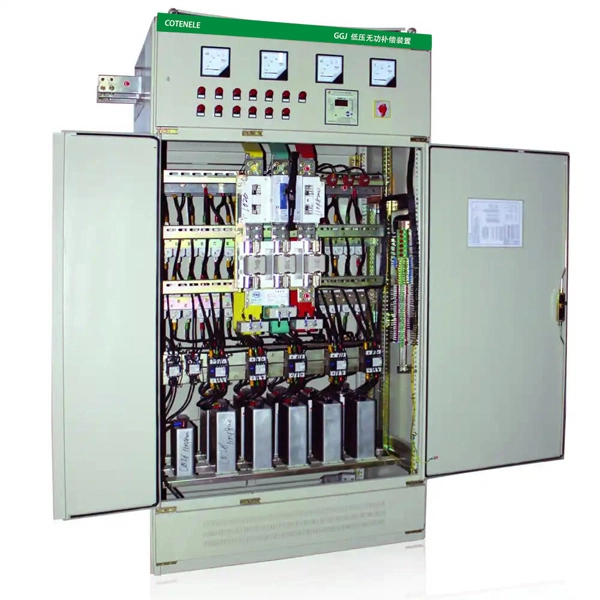

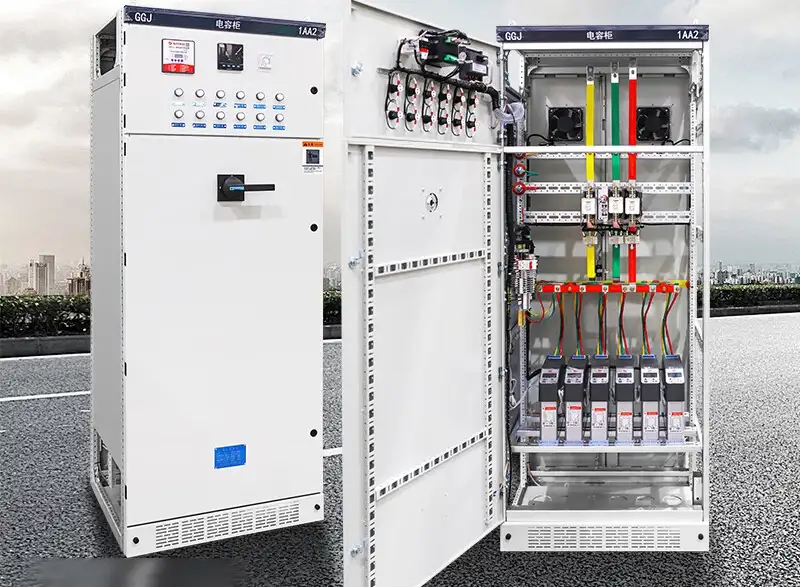

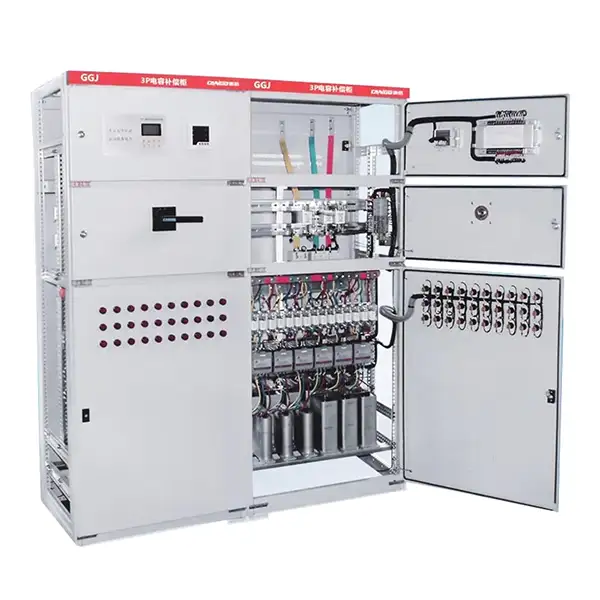

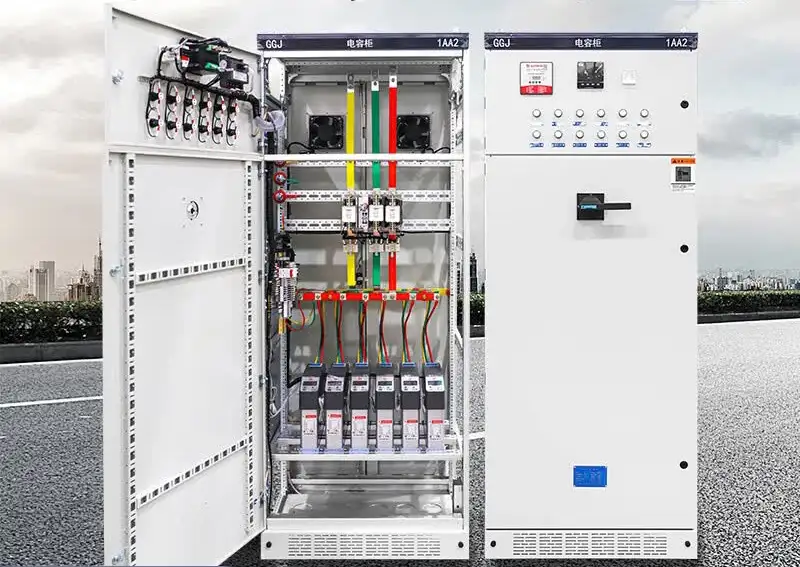

Produktstrukturen und Hauptkomponenten

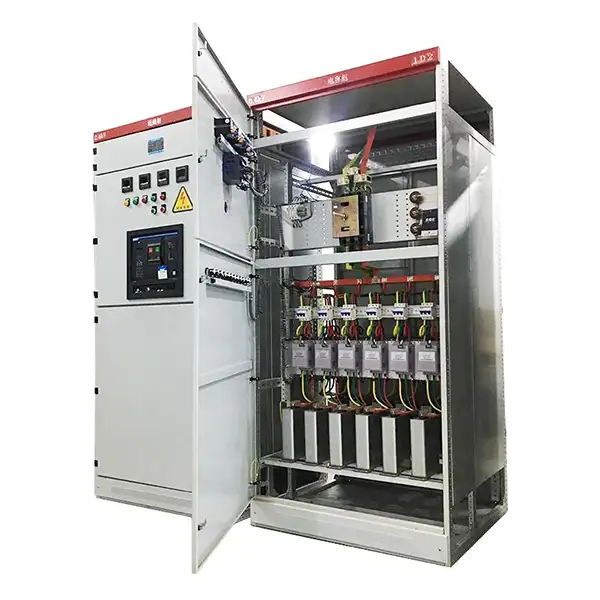

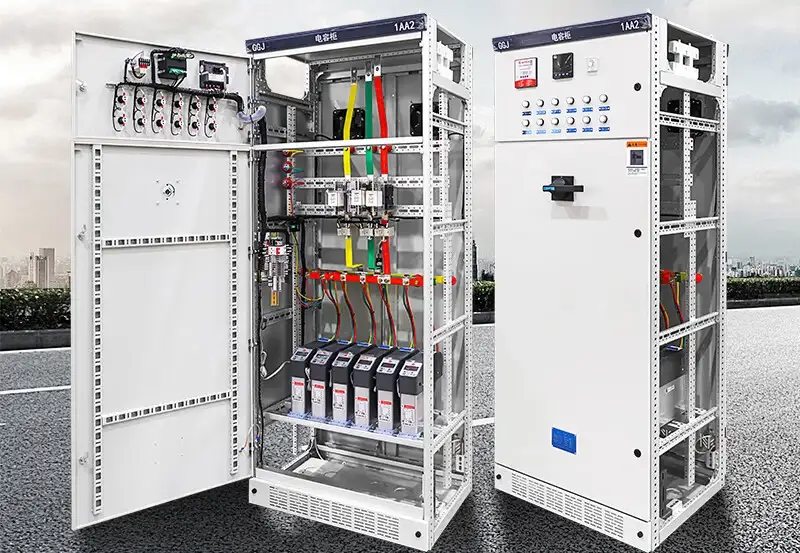

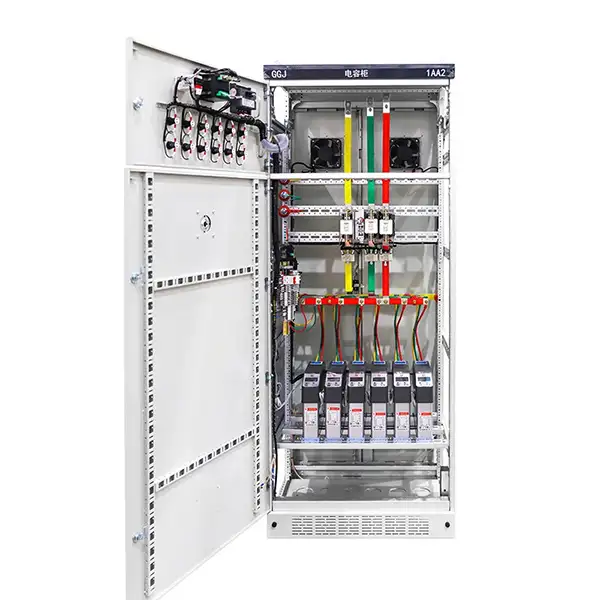

Das LV-Panel des automatischen Blindleistungskompensationsgeräts GGJ besteht aus hochwertigem kaltgewalztem Stahlblech mit geschlossener Struktur und Korrosionsschutzsprühbeschichtung. Zu seinen Kernkomponenten gehören:

Intelligenter Blindleistungsregler:Diese Komponente ist das „Gehirn“ des Kompensationsgeräts, das Blindleistung und Leistungsfaktor in Echtzeit überwacht und Schaltbefehle ausgibt.

Leistungskondensatoren:Kernkompensationselemente, die Blindleistung erzeugen. Moderne Designs verwenden hauptsächlich selbstheilende Trockenkondensatoren, die herkömmliche ölgefüllte Typen übertreffen.

Schaltgeräte:Führen Sie Controller-Befehle aus, um Kondensatoren ein-/auszuschalten.

Häufige Typen:Kondensatorschütze und schnelle, nicht schaltende Thyristorschalter.

Trennschalter / Sicherungen:sorgen für Ein-/Ausschalten der Hauptstromversorgung und Kurzschlussschutz.

Thermisches Überlastrelais:Bietet Überlastschutz für Kondensatoren.

Anzeigeinstrumente:Das Panel umfasst normalerweise einen Leistungsfaktormesser, ein Amperemeter und ein Voltmeter zur Echtzeitüberwachung.

Funktionsprinzip

Der Controller im Schrank überwacht kontinuierlich die Spannungs- und Stromsignale des Netzes und berechnet Blindleistung und Leistungsfaktor in Echtzeit.

Wenn der Leistungsfaktor unter einen voreingestellten Zielwert (z. B. 0,95) fällt, schaltet der Controller automatisch eine oder mehrere Kondensatorbänke über die Schaltgeräte um.

Da der Kondensatorstrom der Spannung vorauseilt, gleicht der kapazitive Blindstrom den nacheilenden Blindstrom induktiver Lasten aus, wodurch der Netzleistungsfaktor auf den Zielwert angehoben und ein lokales Blindleistungsgleichgewicht erreicht wird.

Dieser automatische Regelungsprozess mit geschlossenem Regelkreis stellt sicher, dass der GGJ-Schrank Laständerungen genau verfolgt und gleichzeitig Über- und Unterkompensation vermeidet, sodass das Netz in einem effizienten Betriebszustand bleibt.

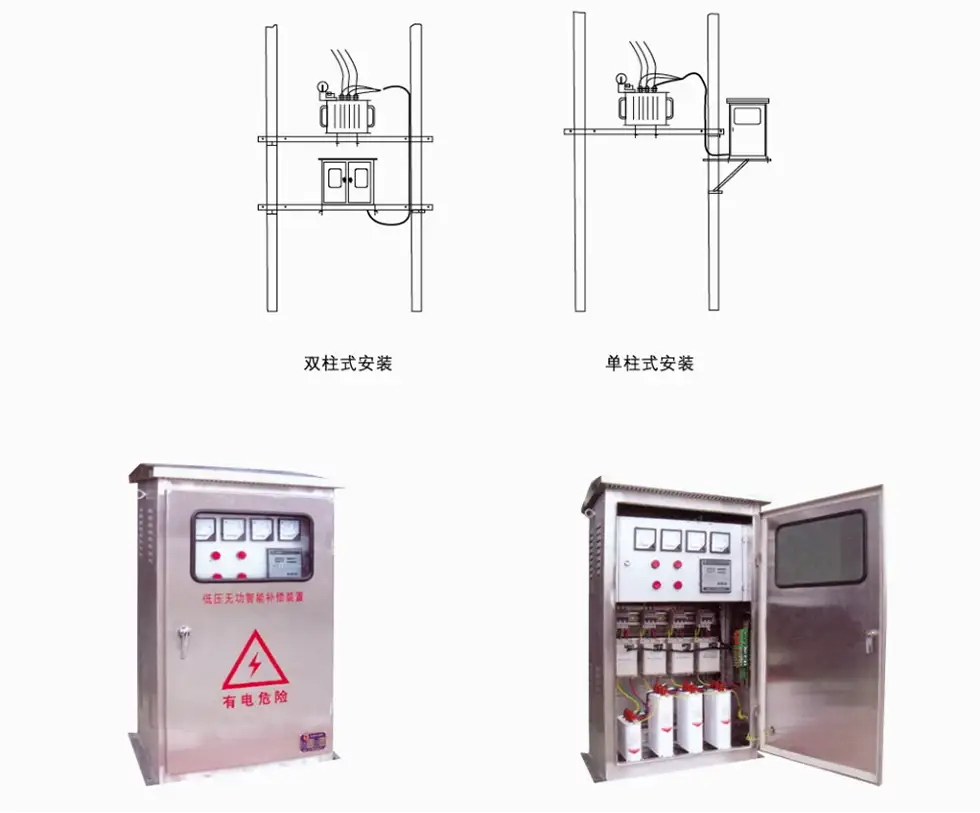

Installationsmethode für die Mastmontage im Außenbereich
