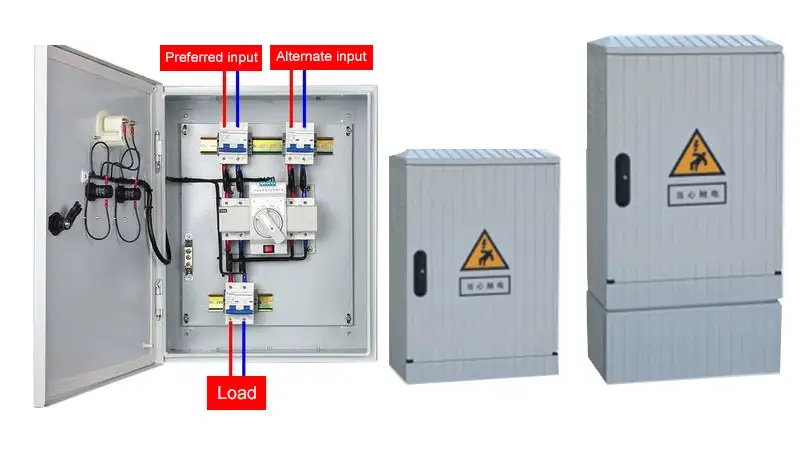

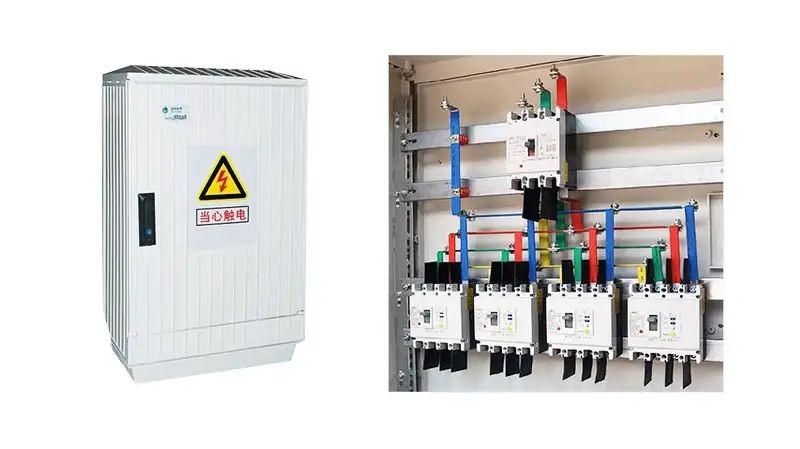

Niederspannungskabel-Anschlussdose

Der Niederspannungs-Kabelverteilerkasten ist eines der Hauptprodukte von Cotenele. Das Gehäuse des Niederspannungs-Kabelverteilerkastens KDF1-Q-S wird aus SMC-Verbundmaterial durch Hochtemperatur-Formpressen hergestellt. Es zeichnet sich durch hervorragende Schlagfestigkeit, Biegefestigkeit, Alterungsbeständigkeit, Abriebfestigkeit, Korrosionsbeständigkeit, ästhetische Haltbarkeit und einfache Installation aus. Es zeichnet sich außerdem durch eine hohe Isolationsfestigkeit, Lichtbogenbeständigkeit und hohe Flammhemmung aus.

Das Gehäuse erfüllt die Anforderungen verschiedener rauer Umgebungen und Standorte bei Outdoor-Ingenieurprojekten vollständig. Im Inneren des Kastens können Messersicherungsschalter, Kompaktleistungsschalter, Balkenschalter (oder Sicherungslasttrennschalter), Sammelschienensysteme usw. untergebracht werden. Er eignet sich für die Stromübertragung und -verteilung an öffentlichen Orten wie städtischen und ländlichen Stromnetzsanierungen, Kommunaltechnik, Wohnanlagen, Hochhäusern usw. und dient der Steuerung und dem Schutz von Trockenkabelabzweigstromkreisen und Zuleitungen.

Wichtigste technische Parameter

Arbeitsbedingungen

1. Die Umgebungstemperatur darf +45 °C nicht überschreiten und nicht weniger als -35 °C betragen, und der durchschnittliche Temperaturunterschied über 24 Stunden darf nicht mehr als 35 °C betragen.

2. Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten.

3. Die relative Luftfeuchtigkeit der Umgebungsluft darf 50 % bei einer maximalen Temperatur von +45 °C nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig (z. B. 80 % bei +22 °C). Die möglichen Auswirkungen gelegentlicher Kondensation aufgrund von Temperaturänderungen müssen berücksichtigt werden.

4. Das Gerät muss an einem Ort installiert werden, der frei von starken Vibrationen und Stößen ist und an dem die elektrischen Komponenten keiner Korrosion ausgesetzt sind.

5. Für den Einsatz unter besonderen Umgebungsbedingungen erfolgt die Lösung in Absprache zwischen dem Anwender und unserem Unternehmen.

Was sind die Kernfunktionen des Niederspannungs-Kabelanschlusskastens?

Die Kernfunktionen des Niederspannungs-Kabelanschlusskastens sind wie folgt:

1. Kabelabgriffs-/Spurring-Funktion:In der Nähe der Stromlast können Verteilerkästen verwendet werden, um Hauptzuleitungskabel mit großem Querschnitt in mehrere Kabel mit kleinerem Querschnitt aufzuteilen, die jeweils verschiedene Verbraucher mit Strom versorgen. Dadurch kann der Aufwand für die Verlegung dicker Kabel entlang der gesamten Strecke vermieden werden.

2. Kabelübergang/Verbindungsfunktion:Wenn die Stromübertragungsentfernung groß ist und die Länge eines einzelnen Kabels nicht ausreicht, muss für den Relaisanschluss ein Verteilerkasten verwendet werden. Im Vergleich zur Verwendung mehrerer Kabelzwischenverbindungen wird die Verwendung eines Verteilerkastens für Verbindungen auf Leitungen über 1000 Metern das System zuverlässiger und sicherer machen.

Was sind die Produktvorteile?

1. Aussehen:Das Gehäuse des Niederspannungs-Kabelanschlusskastens ist raffiniert und ästhetisch ansprechend, mit geringer Größe, geringem Gewicht und einfacher Installation, die äußere Struktur ist kompakt und erfüllt die Kriechstreckenanforderungen.

2. Sicherheit:Das Gehäuse des Verteilerkastens zeichnet sich durch einen hohen Isolationswiderstand und eine hohe Spannungsfestigkeit bei Netzfrequenzen aus. das einen hohen Sicherheitsfaktor bietet und das bevorzugte Produkt für die Erneuerung des Stromnetzes ist.

3. Korrosionsbeständigkeit:Dieser Kabelanschlusskasten weist eine hervorragende Korrosionsbeständigkeit auf und widersteht Korrosion durch verdünnte Säuren, Laugen und Salze. Es weist außerdem eine starke Beständigkeit gegenüber verschiedenen Ölen, organischen Lösungsmitteln und Meerwasser auf.

4.Langfristige Lebensdauer:Dieser Niederspannungs-Verteilerkasten bietet eine hervorragende Alterungsbeständigkeit mit einer Lebensdauer von mehr als 30 Jahren.

5. Robust und langlebig:Diese NS-Schalttafel bietet eine gute Schlagfestigkeit und Bearbeitbarkeit und wird nicht leicht beschädigt.

6. Einfache Installation:Die Gehäuseisolierung des Niederspannungsverteilers erfordert keine Erdung, was die Installation erleichtert und erhebliche Personal- und Materialressourcen spart.

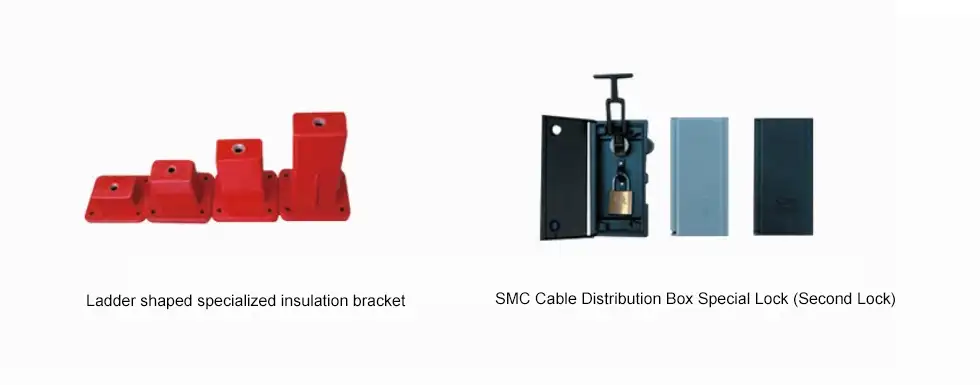

7. Sperren:Die Box ist innen mit speziellen Isolierhalterungen und einem speziellen Schloss (mit einem zweiten Vorhängeschloss) an der Tür ausgestattet.

Die Produktstruktur und Komponenten

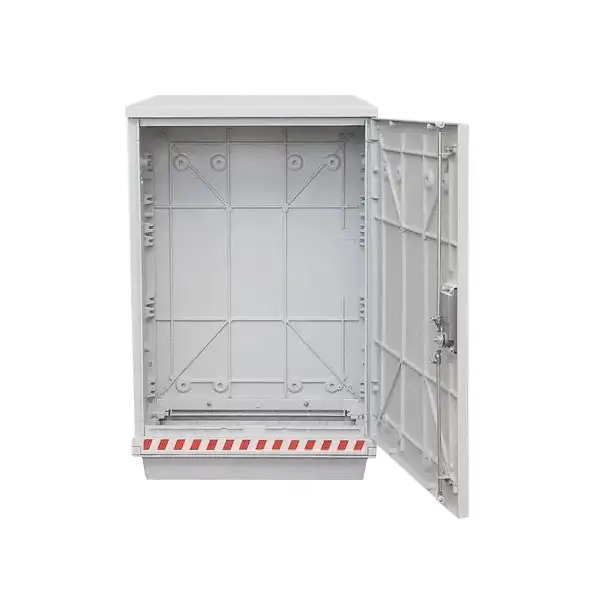

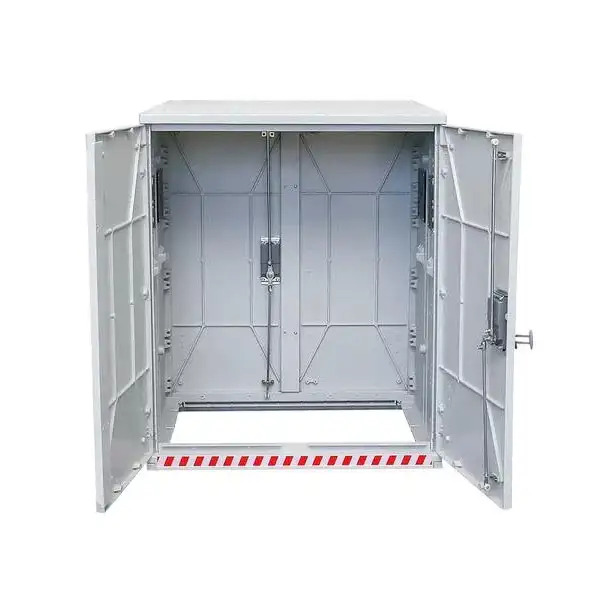

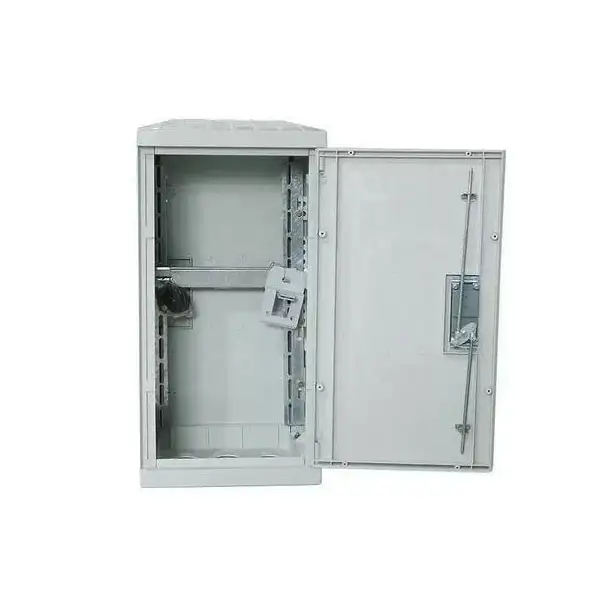

1. Gehäuse/Box:Das Gehäuse ist die äußere Schutzstruktur. Es muss Schutzstandards wie Regenschutz, Staubschutz, Spritzwasserschutz usw. erfüllen, um sicherzustellen, dass interne Komponenten vor widrigen Wetter- und Umgebungsbedingungen geschützt sind.

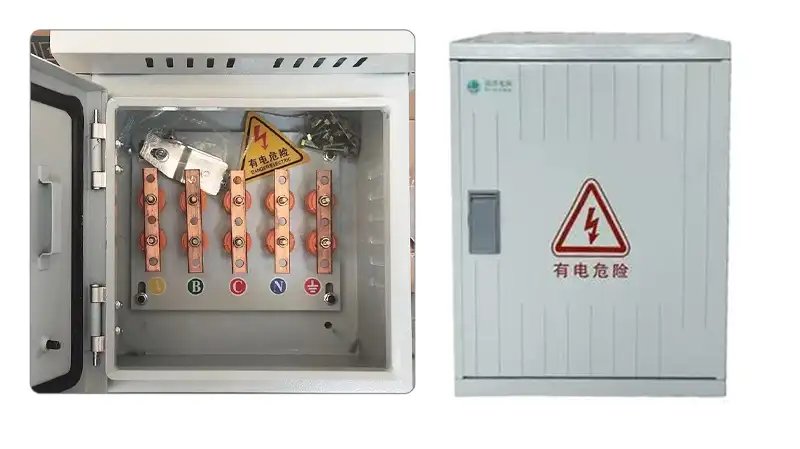

2. Sammelschienensystem:Das Sammelschienensystem ist die zentrale interne Komponente zum Sammeln und Verteilen von Strom, bei der es sich typischerweise um Sammelschienen oder Leiter aus Kupfer handelt. Dies ist der Hauptkanal für die Stromverteilung.

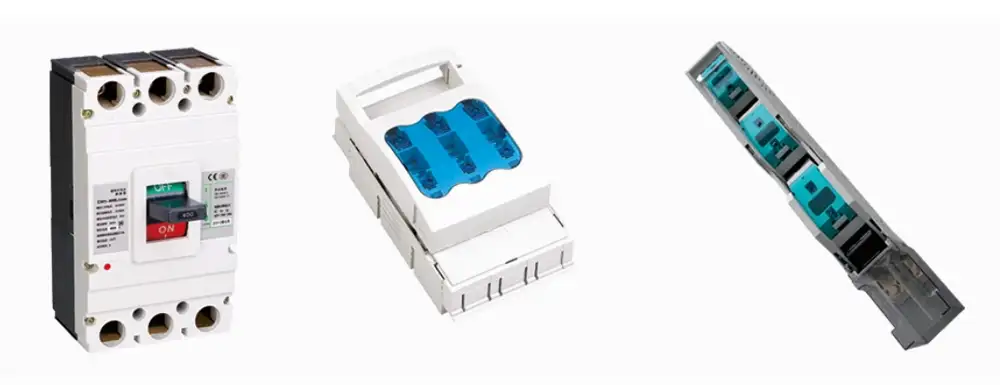

3. Schalt- und Schutzgeräte:Moderne Verteilerkästen sind mit Komponenten wie Trennschaltern, Sicherungen oder Leistungsschaltern ausgestattet. Diese Komponenten dienen der Stromkreissteuerung und dem Schutz vor Überlast und Kurzschlüssen.

4. Kabelstecker und Zubehör:Zu den Zubehörteilen gehören Klemmen, T-Stecker und anderes Zubehör zum Anschluss ankommender und abgehender Kabel. Die unteren Öffnungen für den Kabelein-/-austritt sind mit Dichtungselementen versehen, um die Schutzart sicherzustellen.

5. Erdungssystem:Um die Sicherheit des Bedieners zu gewährleisten, verfügt der Niederspannungsverteilerkasten über eine interne Erdungsschiene (PE-Schiene). Alle Metallteile, die unter Spannung stehen könnten, müssen zuverlässig geerdet sein.

Produktklassifizierung

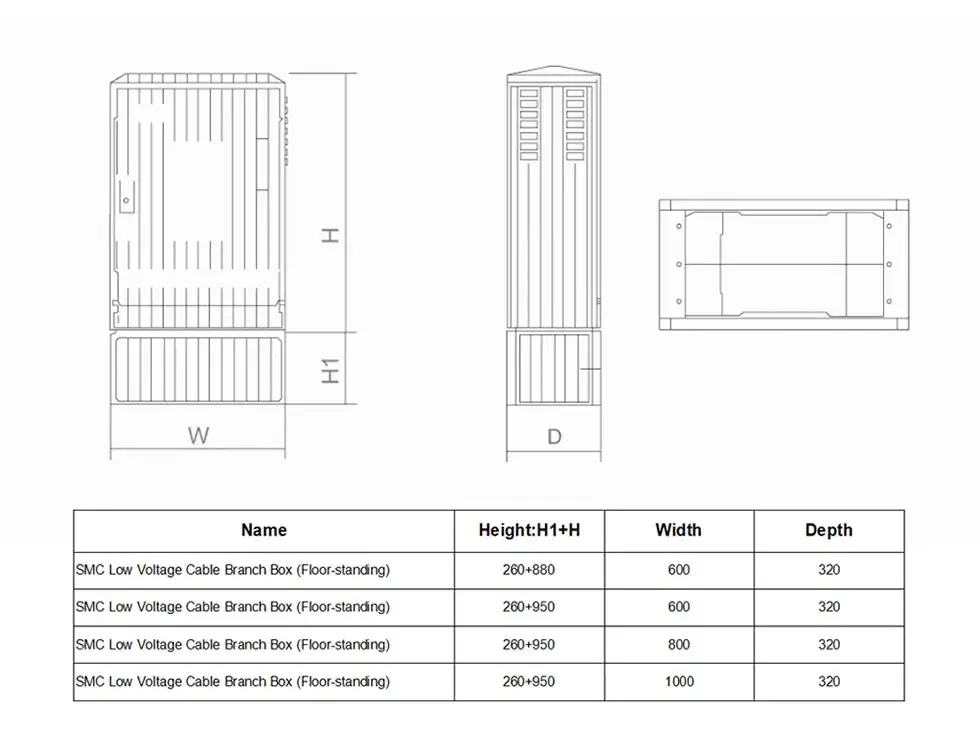

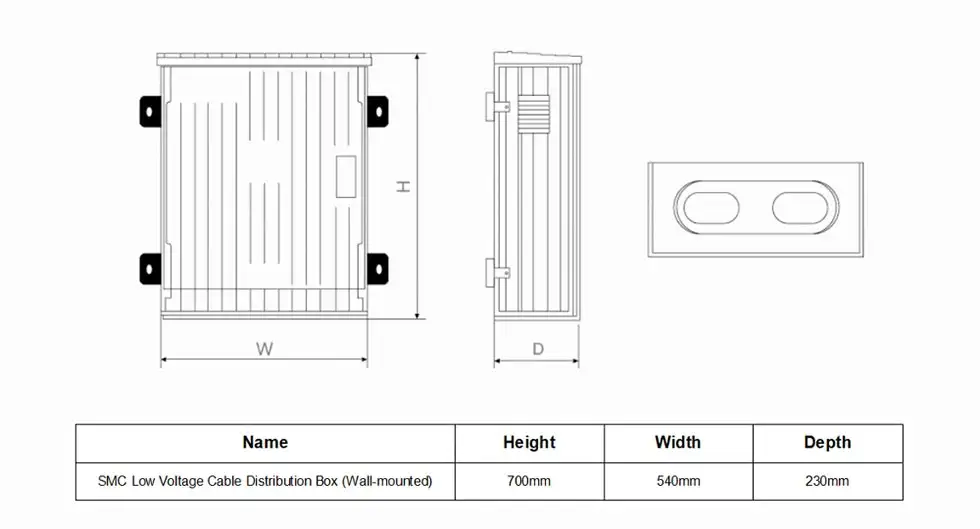

Aussehen und Abmessungen der Produkte

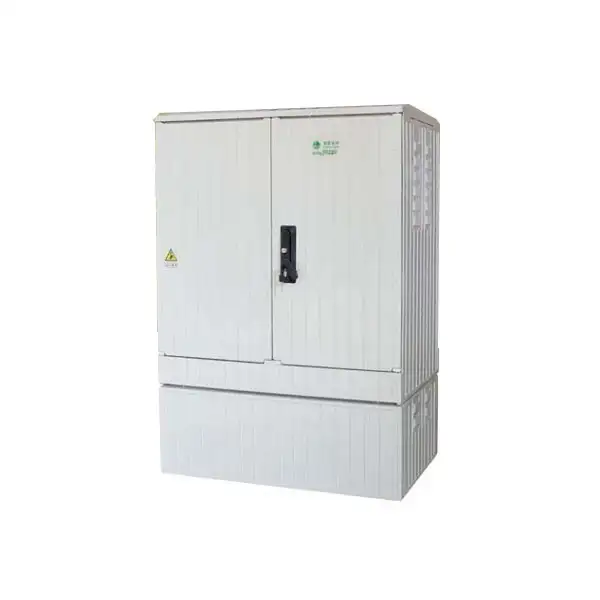

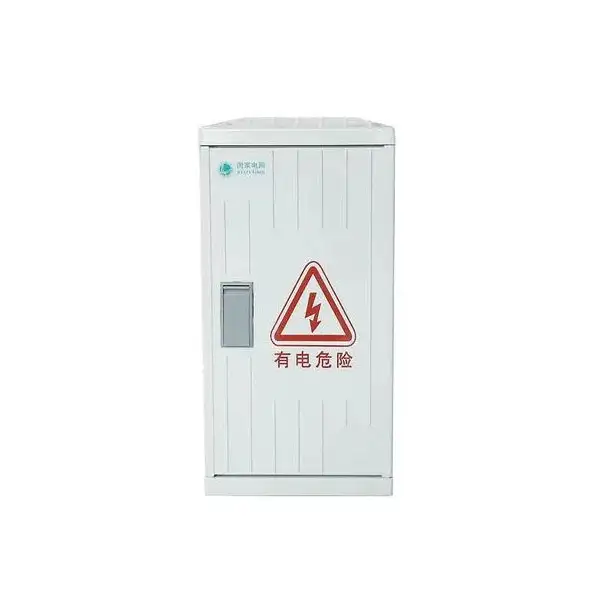

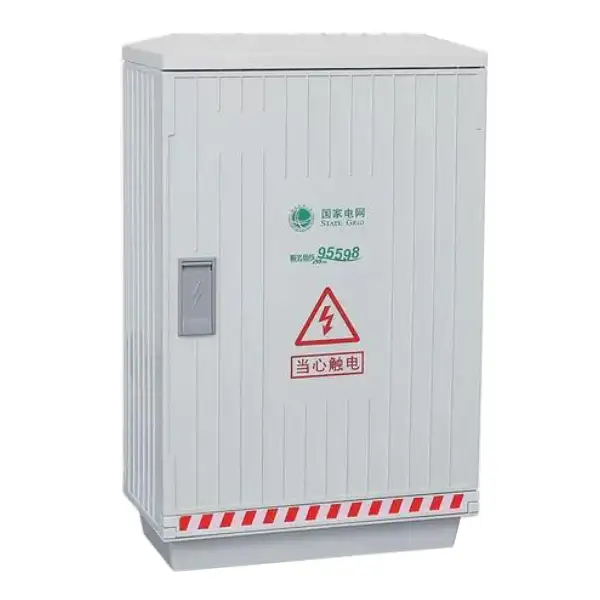

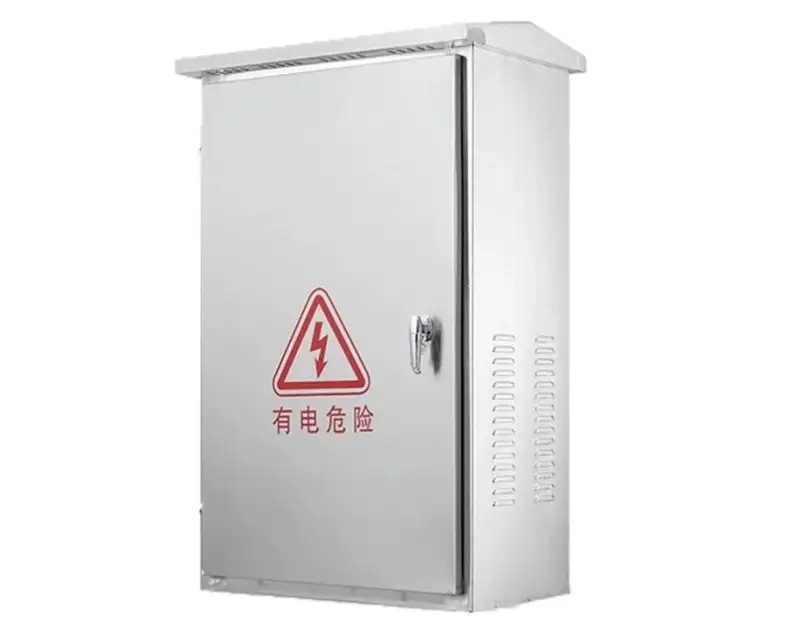

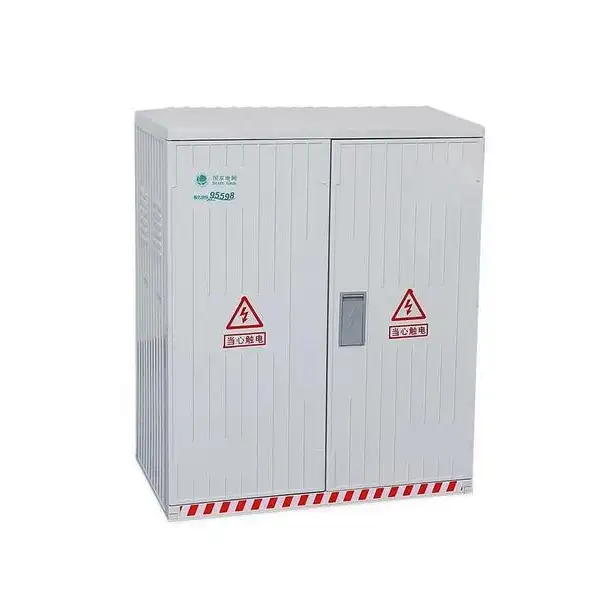

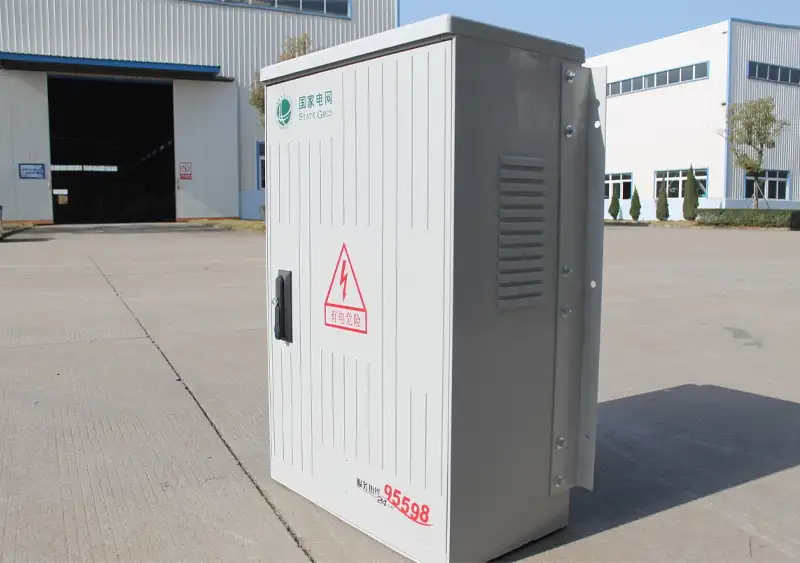

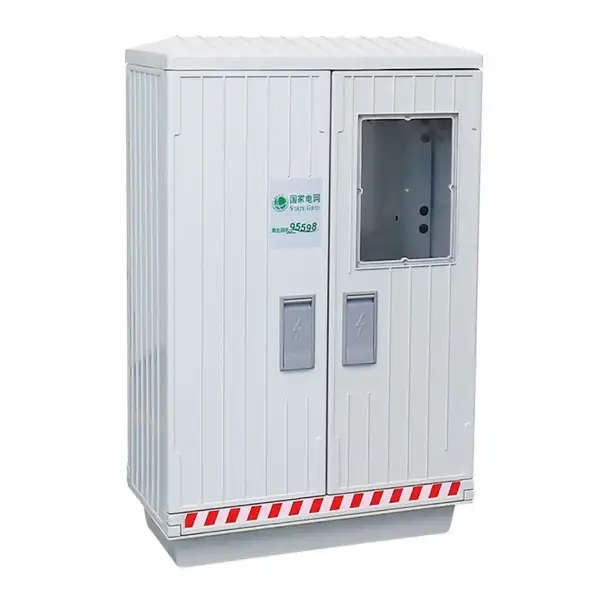

Produkte zeigen
