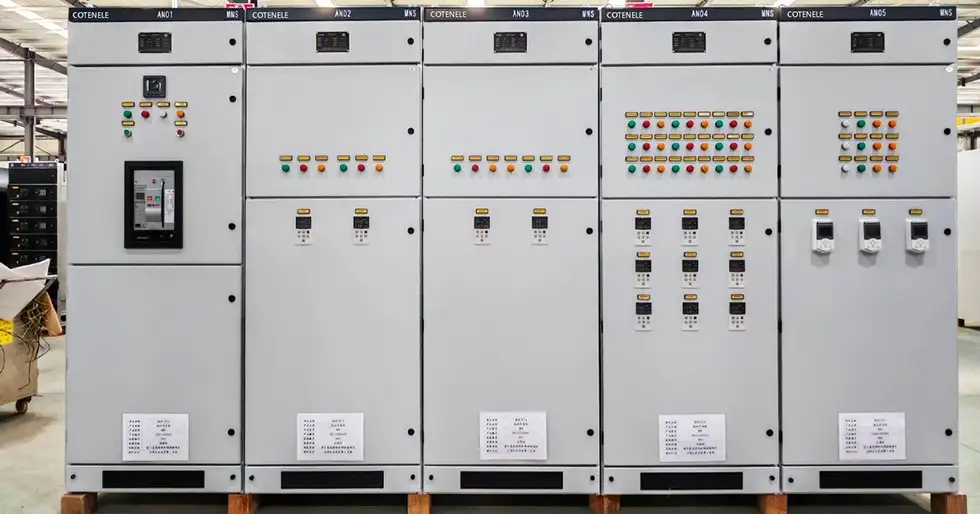

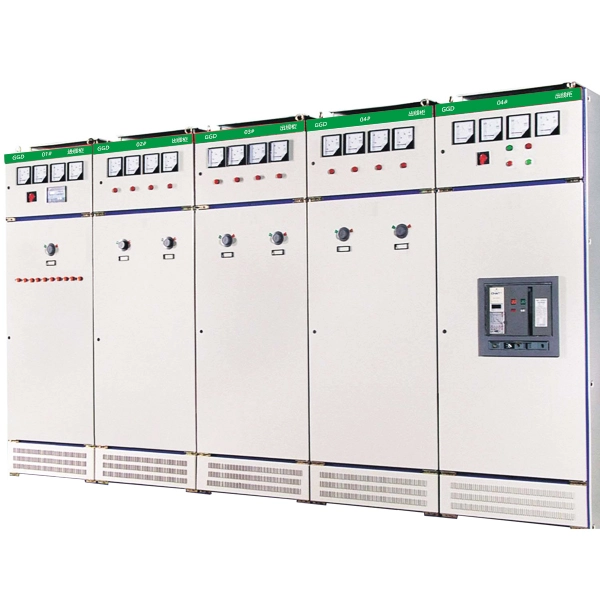

GGD Niederspannungsschaltanlage LV Panel

Cotenele ist ein großer Hersteller und Exporteur von Niederspannungs-Elektrogeräten. Das GGD-Niederspannungsschaltgerät LV Panel ist ein von uns hergestelltes elektrisches Gerät. Es handelt sich um einen festen Verteilerschrank, der häufig in 380-V-660-V-Stromversorgungssystemen verwendet wird. Es besteht aus kaltgeformtem 8MF-Stahl mit modularen Befestigungslöchern und verfügt über eine natürliche Belüftung durch obere und untere Kühlschlitze für eine effiziente Wärmeableitung. Diese Serie umfasst drei Modelle: GGD1 (1000 A/15 kA), GGD2 (1500 A/30 kA) und GGD3 (3150 A/50 kA), ihre Schutzgrade reichen von IP30 bis IP54.

Die Niederspannungsschaltanlagen der GGD-Serie unterscheiden sich von den Einschubtypen wie GCS oder MNS. Sie erfordern eine Wartung im ausgeschalteten Zustand, bieten aber eine einfachere und wirtschaftlichere Lösung. Zu ihren typischen Anwendungen von GGD-Schaltanlagen gehören Industrieanlagen, Gewerbegebäude, Rechenzentren und Infrastrukturprojekte. Die Niederspannungs-Schaltanlagen dieser Serie entsprechen den nationalen professionellen Standards wie GB72511, JB/T9961 und IEC61439 usw.

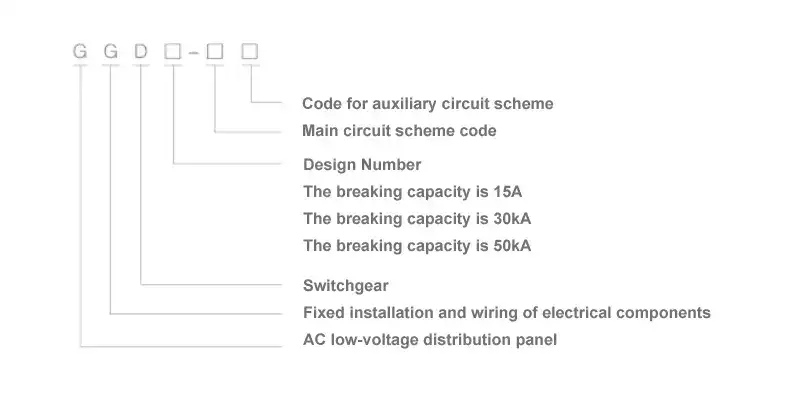

Modell und Bedeutungen

Wichtigste technische Parameter

Arbeitsbedingungen

Das Niederspannungsschaltfeld GGD von Cotenele ist für die folgenden Betriebsumgebungen geeignet:

1. Die Umgebungslufttemperatur darf +40 °C nicht überschreiten und nicht unter -5 °C fallen, und die Durchschnittstemperatur über einen Zeitraum von 24 Stunden darf nicht höher als +35 °C sein.

2. Atmosphärische Bedingungen: Die Luft muss sauber sein. Die relative Luftfeuchtigkeit darf 50 % bei einer maximalen Temperatur von +40 °C nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig, zum Beispiel 90 % bei +20 °C, sofern die mögliche gelegentliche Bildung von Kondenswasser aufgrund von Temperaturschwankungen berücksichtigt wird.

3. Die Höhe darf 2000 Meter über dem Meeresspiegel nicht überschreiten.

4. Dieses Gerät ist für den Transport und die Lagerung in einem Temperaturbereich von -25 °C bis +55 °C geeignet und kann für kurze Zeit (nicht länger als 24 Stunden) Temperaturen von bis zu +70 °C ausgesetzt werden. Unter solch extremen Temperaturen darf das Gerät keinen irreversiblen Schaden erleiden und muss unter Standardbedingungen normal funktionieren.

5. Können die oben genannten Betriebsbedingungen nicht erfüllt werden, wird die Angelegenheit durch Verhandlungen zwischen dem Benutzer und dem Hersteller gelöst.

6. Für den Einsatz dieser Einheit auf Offshore-Ölbohr- und -förderplattformen oder in Kernkraftwerken ist eine gesonderte technische Vereinbarung abzuschließen.

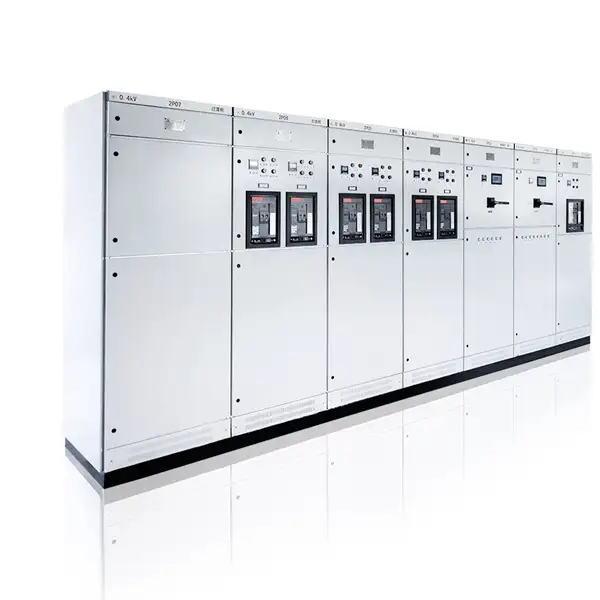

Was sind die konstruktiven Merkmale der GGD-Niederspannungsschaltanlage?

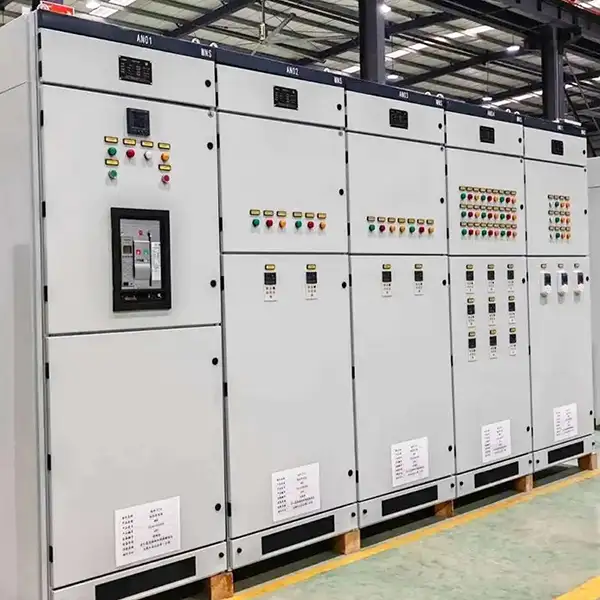

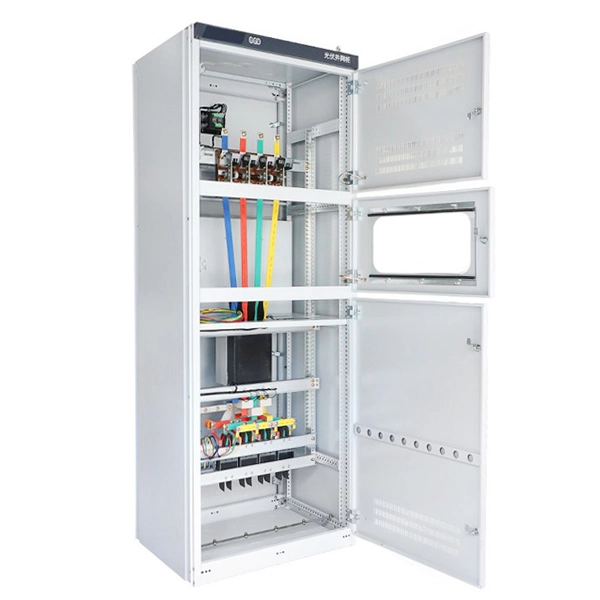

1. Gesamtstruktur des Kabinetts

Der GGD-Niederspannungs-AC-Verteilerschrank verfügt über ein universelles Schrankdesign. Sein Rahmen ist aus kaltgeformtem 8MF-Stahl durch teilweises Schweißen zusammengesetzt. Um die Präzision und Qualität des Schranks zu gewährleisten, werden alle Strukturteile und speziellen Zusatzkomponenten von ausgewählten Herstellern von Formstahl geliefert. Die Komponenten des Panels sind modular aufgebaut und verfügen über 20-Modul-Befestigungslöcher, was eine hohe Vielseitigkeit bietet. Dies ermöglicht der Fabrik die Durchführung der Vorproduktion, was den Herstellungszyklus erheblich verkürzt und die Arbeitseffizienz verbessert.

2. Wärmeableitungsdesign

Hinsichtlich der Wärmeableitung nutzt die Niederspannungsschaltanlage GGD die natürliche Belüftung voll aus. Kühle Luft strömt kontinuierlich durch die Schlitze an der Unterseite des Schranks ein und steigt auf natürliche Weise innerhalb des relativ abgedichteten Gehäuses auf, wodurch ein ungehinderter Belüftungsweg entsteht, der die Wärme effektiv aus dem Inneren des Niederspannungspanels abführen kann, ohne dass zusätzliche Stromversorgung erforderlich ist. Dadurch wird eine effiziente Kühlung erreicht.

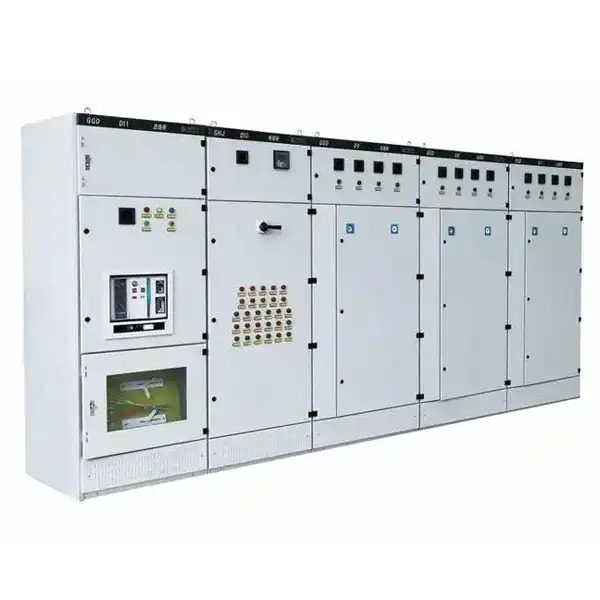

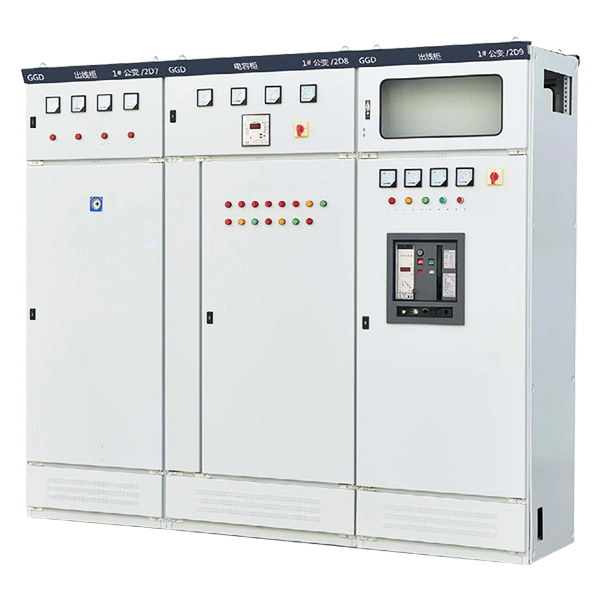

3. Ästhetik und Außendesign

Aus der Sicht des äußeren Designs folgt der GGD-Schrank den Anforderungen des modernen industriellen Produktdesigns. Die Methode des Goldenen Schnitts wird verwendet, um die Gesamtabmessungen des Schranks und die Aufteilung seiner verschiedenen Abschnitte zu bestimmen. Dadurch ist die gesamte Schaltanlage wohlproportioniert, attraktiv und optisch erfrischend.

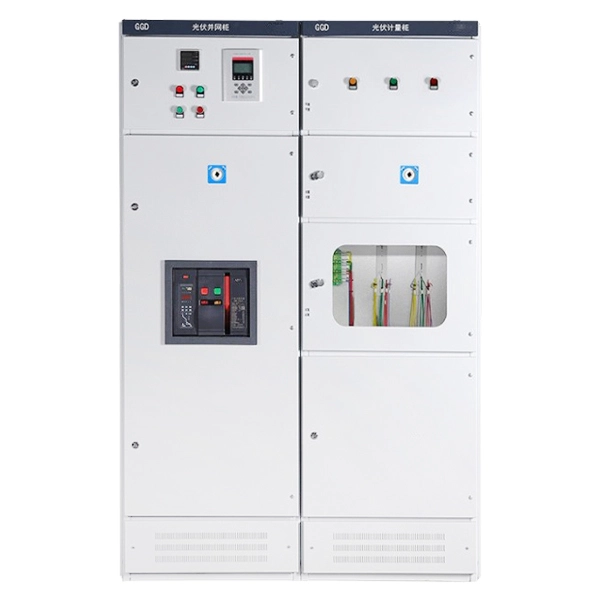

4. Schranktür und Scharniere

Die Schranktür ist über schwenkbare Scharniere mit dem Rahmen verbunden, was den Ein- und Ausbau sehr komfortabel macht. Entlang der Falzkante der Tür ist ein bergförmiger Gummidichtstreifen eingelassen. Beim Schließen der Tür erfährt das Dichtungsband eine gewisse Kompression, die nicht nur einen direkten Stoß zwischen Tür und Schrank verhindert, sondern auch die Schutzart der Tür wirksam verbessert.

5. Erdungsschutzsystem

Zum Erdungsschutz ist die Instrumententür mit den elektrischen Bauteilen über Kupferlitzen zuverlässig mit dem Rahmen verbunden. Gleichzeitig werden alle innenliegenden Montageteile über Rändelschrauben mit dem Rahmen verbunden. Auf diese Weise bildet der gesamte Schrank ein vollständiges und durchgängiges Erdungsschutzsystem, das die Sicherheit des Bedien- und Wartungspersonals gewährleistet.

6. Oberflächenbeschichtung

Die Gehäuseoberfläche ist mit einer orangefarbenen Polyester-Einbrennlackierung versehen. Diese Beschichtung sorgt für eine starke Haftung und eine gute Textur und verleiht dem gesamten Gehäuse gleichzeitig einen weichen, matten Farbton, der Blendungen effektiv verhindert. Dies verbessert nicht nur das Erscheinungsbild des Produkts, sondern schafft auch eine angenehmere visuelle Umgebung für das diensthabende Personal.

7. Obere Abdeckung und Heberinge

An den vier Ecken der Oberseite des GGD-Schaltfelds befinden sich vier Heberinge. Diese Heberinge werden zum Heben und Transportieren verwendet und erleichtern die Handhabung und Positionierung der Ausrüstung. Die obere Abdeckung des Schaltfelds ist abnehmbar. Diese Konstruktion ermöglicht es dem Benutzer, sie für eine bequeme Montage und Einstellung der Hauptsammelschienen vor Ort bei Bedarf abzunehmen.

8. Schutzklasse

Der Standardschutzgrad des GGD-Niederspannungspanels ist IP30, was den Anforderungen der meisten Innenumgebungen entspricht. Wenn die Betriebsumgebung des Benutzers höhere oder andere Schutzniveaus erfordert, kann er andere Schutzniveaus von IP20 bis IP40 wählen, um sich an verschiedene Arbeitsbedingungen anzupassen.

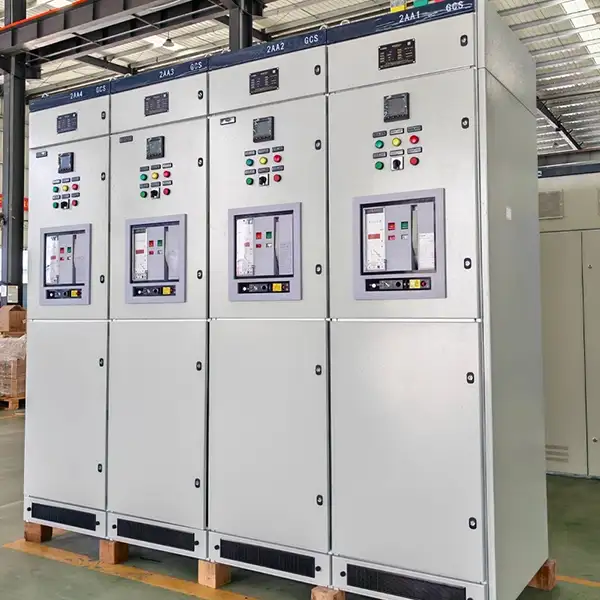

GGD-Niederspannungsschaltanlage VS Einschubschaltanlage

Auswahl und Vorsichtsmaßnahmen

Die Wahl des richtigen Niederspannungsschaltfelds von GGD ist für die Systemsicherheit von entscheidender Bedeutung:

Kernparameter anpassen: Wählen Sie zunächst das entsprechende Modell wie GGD1, GGD2, GGD3 basierend auf dem tatsächlichen Laststrom und dem Kurzschlussstrom aus. Wir empfehlen, eine Marge von 20 % für den Strom einzukalkulieren.

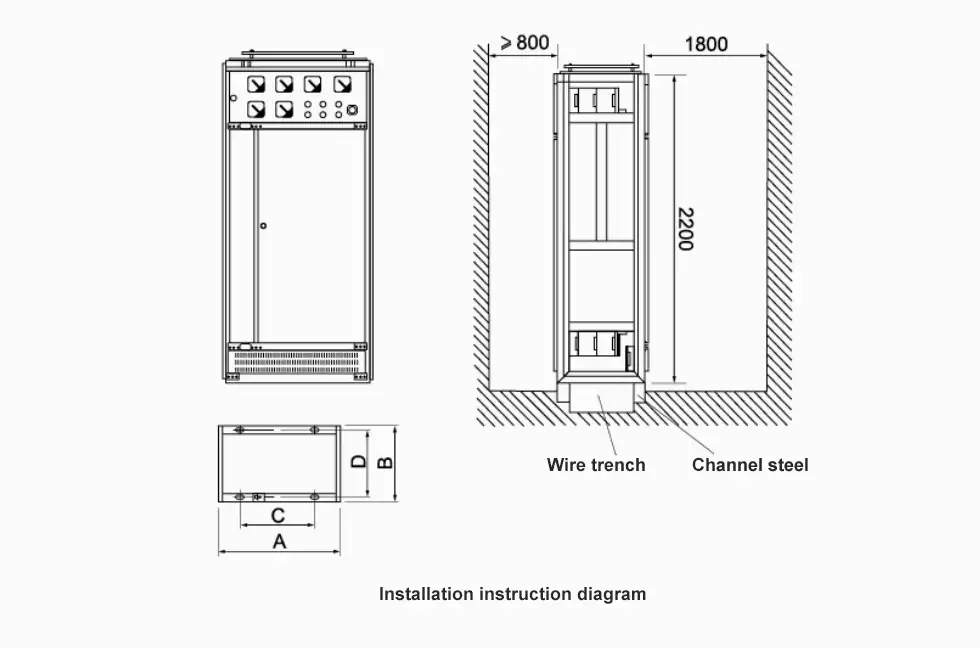

Installation und Wärmeableitung: Für Hochstromanwendungen, beispielsweise über 3200 A, sollten Sie eine Erhöhung der Schalttafeltiefe in Betracht ziehen. Beispielsweise erfordern die oberen Abgangsschränke möglicherweise eine Tiefe von 1200 mm. Halten Sie vor und hinter dem Niederspannungsschaltfeld einen Mindestabstand von 800 mm für den Wartungszugang ein.

Umweltanpassungsfähigkeit: Wählen Sie bei hohen Temperaturen, hoher Luftfeuchtigkeit oder staubigen Umgebungen ein Modell mit einer höheren Schutzklasse, zum Beispiel IP40.

Funktionalität und Erweiterung: Bestätigen Sie die Anforderungen an die Datenübertragung, beispielsweise zur Energieüberwachung, und lassen Sie ausreichend Platz für die Anforderungen zukünftiger Erweiterungen.

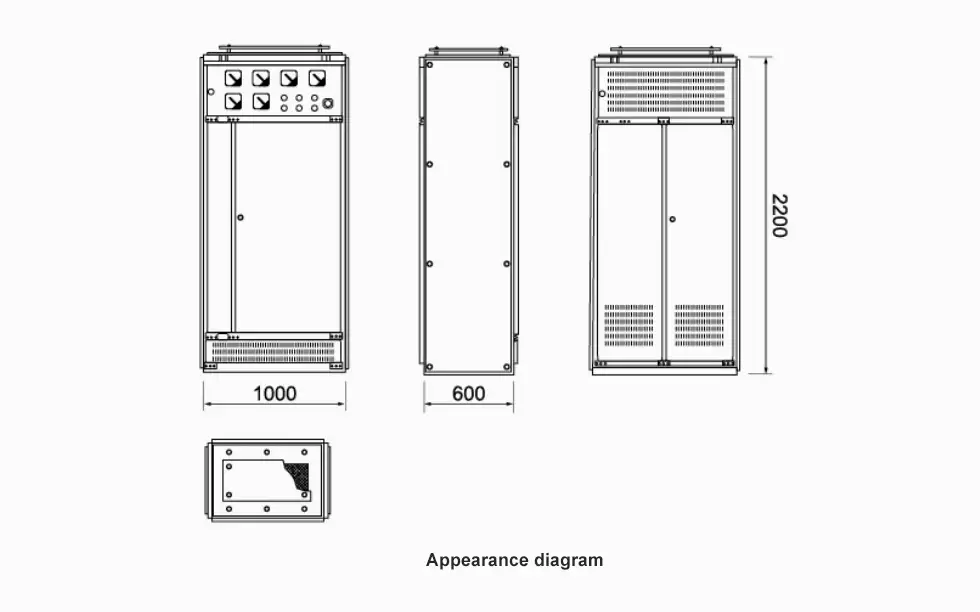

Aussehen und Installationsanleitung
