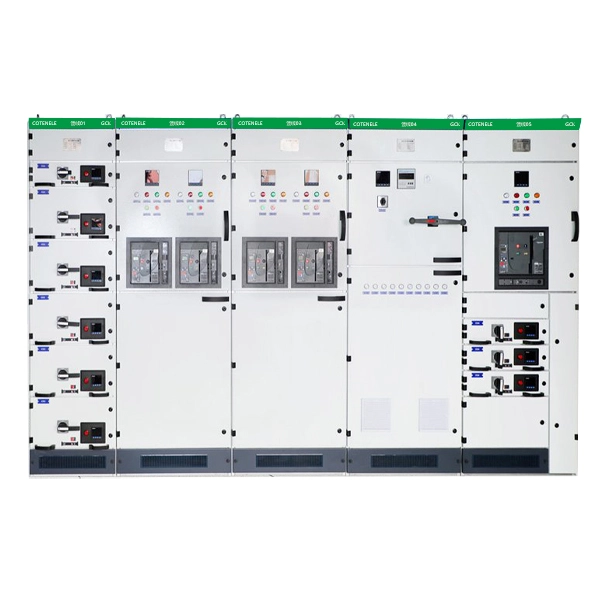

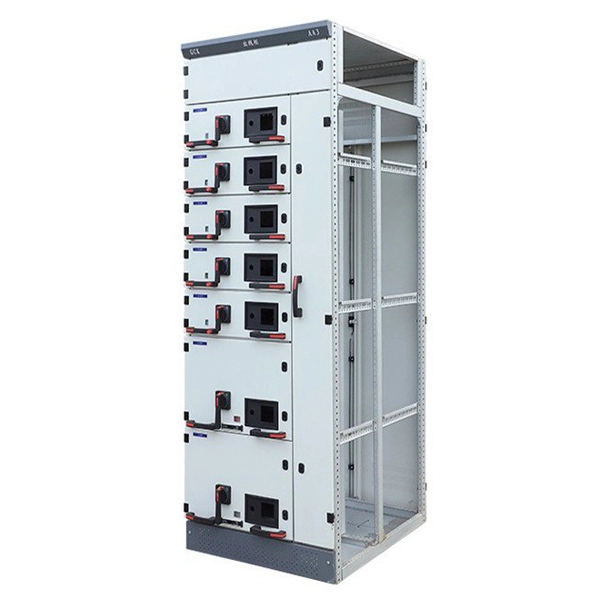

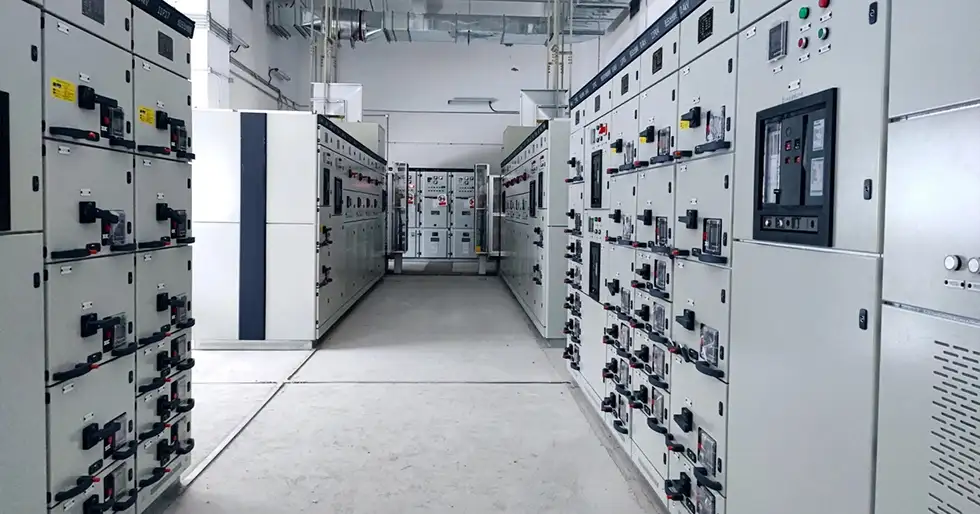

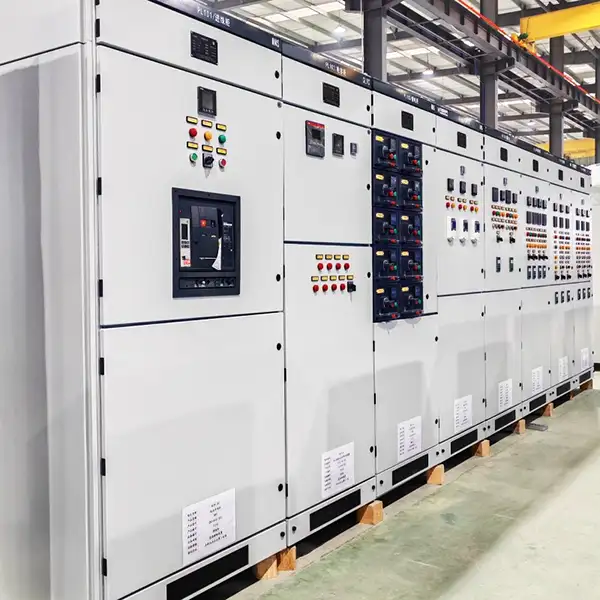

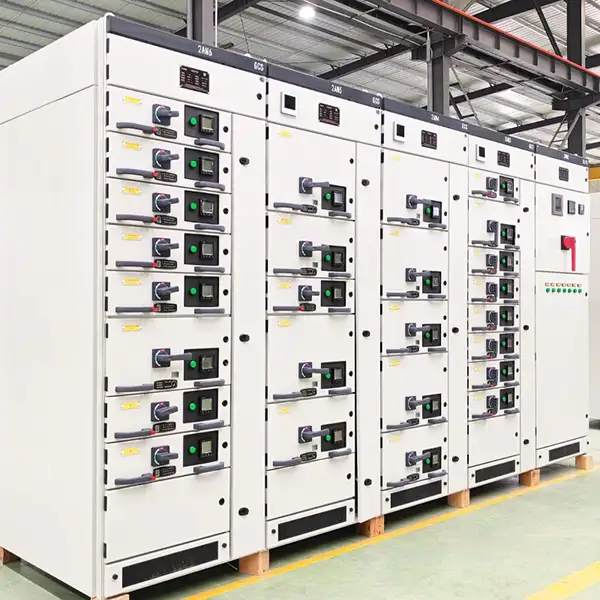

GCK Niederspannungs-Schalttafel ausfahrbar

Die Schubladen-Niederspannungsschaltanlage der GCK-Serie ist ebenfalls eines der Hauptprodukte von Cotenele. Die ausziehbare Niederspannungsschalttafel GCK besteht aus zwei Teilen: dem PC-Schrank (Power Distribution Center) und dem Motor Control Center (MCC). Es eignet sich für Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen und andere Stromverbraucher mit einer maximalen Arbeitsspannung von 50 Hz bis 660 V und einem maximalen Arbeitsstrom von bis zu 3150 A im Verteilungssystem. Es wird für die Stromverteilung, Motorsteuerung, Beleuchtung und andere Verteilungsgeräte zur Energieumwandlung und Verteilungssteuerung verwendet.

Das von Cotenele hergestellte ausziehbare Niederspannungsschaltfeld GCK ist eine ausziehbare Niederspannungsschaltanlage für den Hausgebrauch, die häufig zur Stromverteilung und Motorsteuerung in Kraftwerken, Industrieunternehmen und Hochhäusern eingesetzt wird.

Diese Niederspannungs-Schaltanlage ist modular aufgebaut und verfügt über separate Räume für Sammelschienen, Funktionseinheiten und Kabel, was die Betriebssicherheit erhöht. Jede Schubladeneinheit verfügt über drei Positionen – „verbunden“, „Test“ und „getrennt“ – und ermöglichen so die Aufrechterhaltung des Stromkreises, ohne die Hauptsammelschiene abzuschalten.

Die ausziehbare Niederspannungsschalttafel GCK verfügt über eine Nennisolationsspannung von bis zu 660 V, einen Nennstrom der horizontalen Sammelschiene von bis zu 4000 A und eine hohe Kurzzeitfestigkeit. Im Vergleich zu GCS- oder MNS-Typen bietet der GCK eine kompaktere Struktur und geringere Kosten, was ihn ideal für kostensensible Anwendungen macht.

Zu den routinemäßigen Wartungsarbeiten gehören die Reinigung der Geräte, die Prüfung auf Überhitzung der Kabelverbindungen und die Prüfung des Verschleißes der Steckeinheiten, um einen langfristig stabilen Betrieb sicherzustellen.


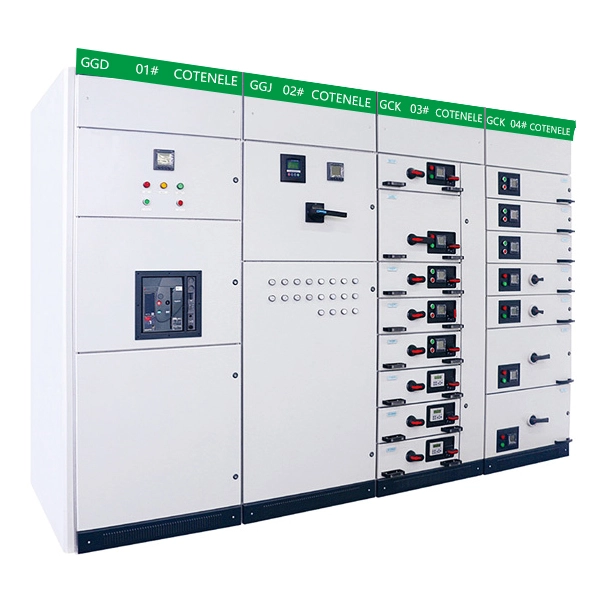

Gck Low Voltage Switchboard Withdrawable

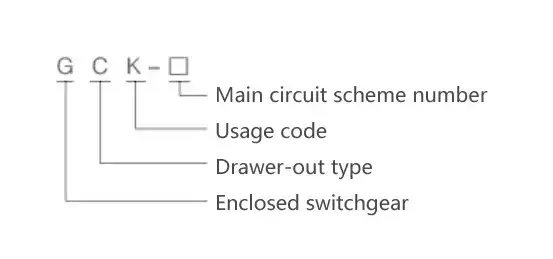

Modell und Bedeutungen

Gck Low Voltage Switchboard Withdrawable


Wichtigste technische Parameter

Artikel Parameter
Nennbetriebsfrequenz (HZ) 50
Nennbetriebsspannung (V) 380.660
Bemessungsisolationsspannung (V) 660
Bemessungsbetriebsstrom (A) Horizontale Sammelschiene 630-3150
Vertikale Sammelschiene 600
Bewerteter Kurzzeitstrom Horizontale Sammelschiene 80kA(RMS)/1s
Vertikale Sammelschiene 50kA(RMS)/1s
Bewerteter Spitzenstrom Horizontale Sammelschiene 176 kA/0,1 s
Vertikale Sammelschiene 110kA/0,1s
Hauptstromsteckverbinder (A) 200.400
Hilfsstromsteckverbinder (A) 10
Netzfrequenz-Stehspannung für 1 Minute (V) 2500
Schutzgrad IP40
Betriebsart Lokal, remote, automatisch


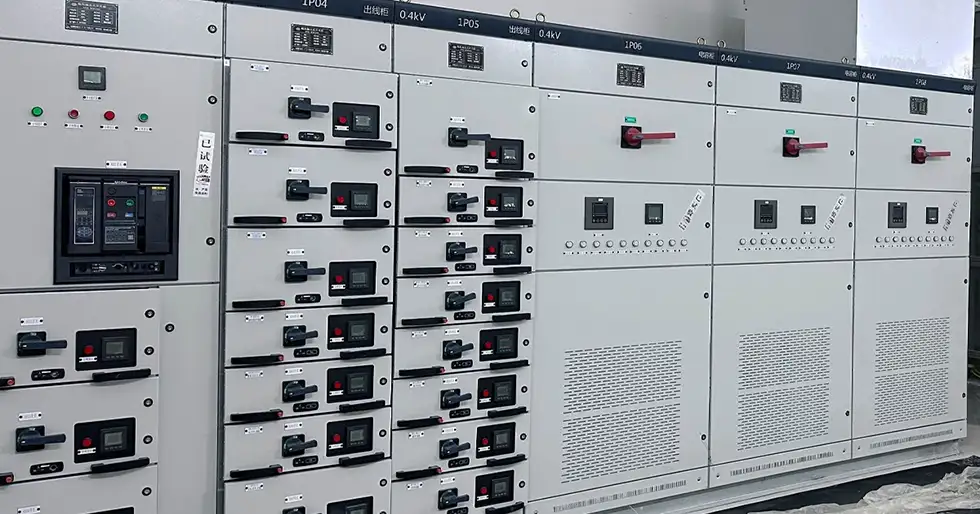

Gck Low Voltage Switchboard Withdrawable


Betriebsumgebungen

1. Die Höhe darf 2000 m über dem Meeresspiegel nicht überschreiten.

2. Die Umgebungslufttemperatur darf nicht höher als +40 °C sein, wobei die 24-Stunden-Durchschnittstemperatur +35 °C nicht überschreiten darf, und darf nicht niedriger als –50 °C sein.

3. Atmosphärische Anforderungen:Die Luft muss sauber sein. Die relative Luftfeuchtigkeit darf bei einer Temperatur von +40 °C 50 % nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig – beispielsweise 90 % bei +20 °C.

4. Das Gerät muss an Orten installiert werden, die frei von Feuer, Explosionsgefahr, starker Verschmutzung, chemischer Korrosion oder starken Vibrationen sind.

5. Die zulässige Neigung gegenüber der Vertikalebene darf 5° nicht überschreiten.

6. Dieses Produkt ist für den Transport und die Lagerung bei Temperaturen von –25 °C bis +55 °C und für kurze Zeiträume (nicht länger als 24 Stunden) bis +70 °C geeignet.

Können die oben genannten Bedingungen nicht erfüllt werden, muss der Anwender den Hersteller bei der Bestellung darüber informieren, damit eine einvernehmliche Vereinbarung getroffen werden kann.


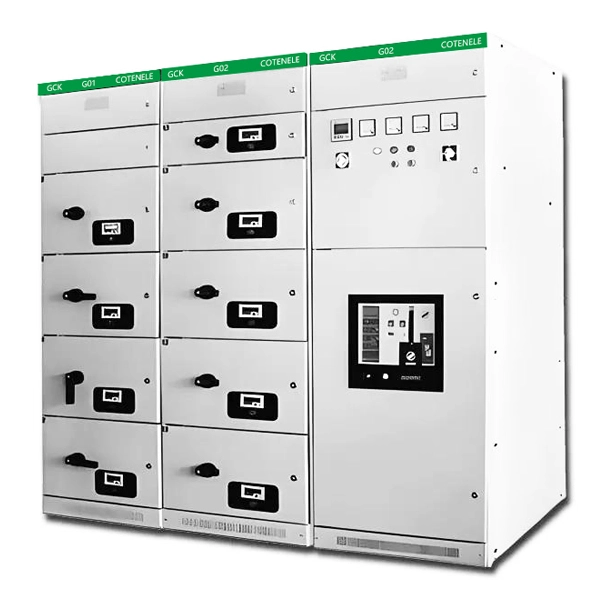

Gck Low Voltage Switchboard Withdrawable


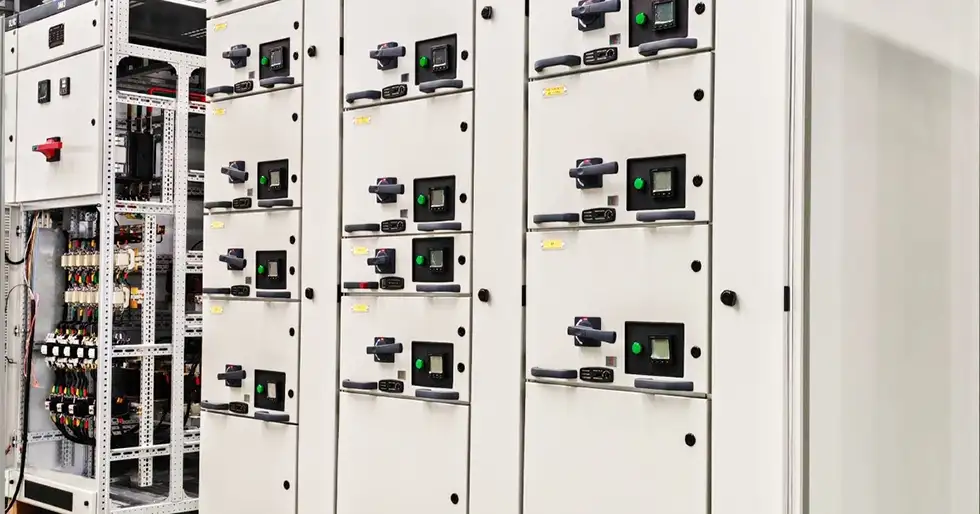

Produktstrukturen

1. Grundgerüst

Die ausziehbare Niederspannungsschalttafel GCK verfügt über eine modulare Schraubverbindungsstruktur. Alle Rahmenteile werden durch Schrauben zum Grundrahmen verbunden. Anschließend werden nacheinander Türen, Paneele, Trennwände, Schubladen, Montagehalterungen, Stromschienen und elektrische Komponenten hinzugefügt, um die Baugruppe abzuschließen.

2. Rahmeneigenschaften

Der Rahmen besteht aus Profilstahl, der mit dreidimensionalen Winkelhalterungen zusammengesetzt ist. Alle Verbindungen sind verschraubt (kein Schweißen), wodurch Schweißverformungen und Restspannungen vermieden werden und dadurch die Montagegenauigkeit verbessert wird. Befestigungslöcher am Rahmen und an den Teilen folgen einem 20 mm Raster (E = 20 mm).

3. Oberflächenbehandlung

Interne Strukturteile sind verzinkt. Außenteile werden gebeizt, phosphatiert und anschließend mit elektrostatischem Epoxidpulver beschichtet.

4. Power Center (PC) – Eingangseinheit

(1) Oberer Abschnitt:horizontaler Sammelschienenraum.

(2) Darunter:Leistungsschalterfach.

(3) Leistungsschalter können inländische Typen (z. B. DW15C, ME-Serie) oder importierte Typen (z. B. ABB F-Serie, einschließlich intelligenter Leistungsschalter) sein.

(4) Für eine PC-Eingangseinheit mit rückseitig montiertem Hauptstromkreis (inkl. Busankoppler):

630 A – 1600 A → Schrankgröße:800 (B) × 1000 (T) × 2200 (H) mm.

Ohne Heckschaltung:800 × 800 × 2200 mm.

(5) Für 1600 A – 3150 A:

Bei rückseitiger Schaltung:1000 × 1000 × 2200 mm.

Ohne Heckschaltung:1000 × 800 × 2200 mm.

5. Power Center (PC) – Einspeiseeinheit

Ähnlicher Aufbau wie die Eingangseinheit. Für Einspeiseströme von 630 A – 1600 A bietet ein Schrank (1000 × 1000 × 2200 mm) Platz für zwei vertikal angeordnete Stromkreise.

6. Motor Control Center (MCC) – Zwei Montageoptionen

Wandmontage (Rückseite nur von vorne zugänglich):

Spitze:horizontale Sammelschienen. Unten: Funktionsbereich der Schublade (Breite 600 mm, Höhe 1840 mm). Linke Seite – Schubladeneinheiten; rechte Seite – 200 mm breiter Kabelaustrittsbereich. Schrankgröße: 800 (B) × 500 (T) × 2200 (H) mm.

Freistehend (von beiden Seiten zugänglich):

Schrankbreite 600 mm; Kabelaustrittsbereich auf der Rückseite. Schrankgröße:600 (B) × 800 oder 1000 (T) × 2200 (H) mm. Passend zu PC-Schränken wird eine Tiefe von 1000 mm empfohlen.

Beim Herausziehen einer Schublade bleiben keine spannungsführenden Teile frei, was die Sicherheit gewährleistet.

7. Verriegelung und Austauschbarkeit der Schubladen

Der Schubladenblock und seine Tür werden über den Hauptschalterantrieb mechanisch verriegelt. Bei geschlossenem Hauptschalter kann die Tür nicht geöffnet werden. Der Mechanismus kann in geschlossener oder geöffneter Position mit einem Vorhängeschloss gesichert werden.

Die Fächer sind durch Metalltrennwände getrennt. Schubladen sind vollständig austauschbar.

Drei Positionen:verbunden, getestet und getrennt. Die Schublade verriegelt sich automatisch in jeder Position; Durch Ziehen der linken Seitenplatte wird die Verriegelung gelöst und in die nächste Position bewegt. Eine Anti-Drop-Funktion verhindert, dass die Schublade herunterfällt, wenn sie vollständig herausgezogen ist.

8. Feste Fächer (z. B. Kondensatorkompensation, Messung)

Feste Einheiten haben die gleichen Außenabmessungen und die gleiche horizontale Sammelschienenanordnung wie Schubladeneinheiten und können daher nebeneinander installiert werden.

9. Sammelschienensystem – dreiphasig, fünfadrig

Horizontale Sammelschienen:Einzelsammelschiene für Nennstrom ≤1250 A; Doppelsammelschienen für >1250 A.

Verbindungen zwischen benachbarten Schränken werden über Verbindungsblöcke hergestellt.

Vertikale Sammelschienen sind in Gehäusen aus technischem Polycarbonat-Kunststoff eingeschlossen und verfügen über interne Barrieren zur Begrenzung der Lichtbogenausbreitung.

Die Neutralleiterschiene (N) befindet sich vorne oben am Schrank.

Die Schutzerdungsschiene (PE) befindet sich an der Unterseite und ist mit den Schranktrennwänden und -türen verbunden, wodurch die Erdungskontinuität gewährleistet ist.


Gck Low Voltage Switchboard Withdrawable


10. Belüftung und Schutz

An der Ober- und Unterseite des Schranks sind natürliche Belüftungsöffnungen vorgesehen, ohne den Schutzgrad des Gehäuses zu verringern.

Die Gehäuseschutzart beträgt IP40.


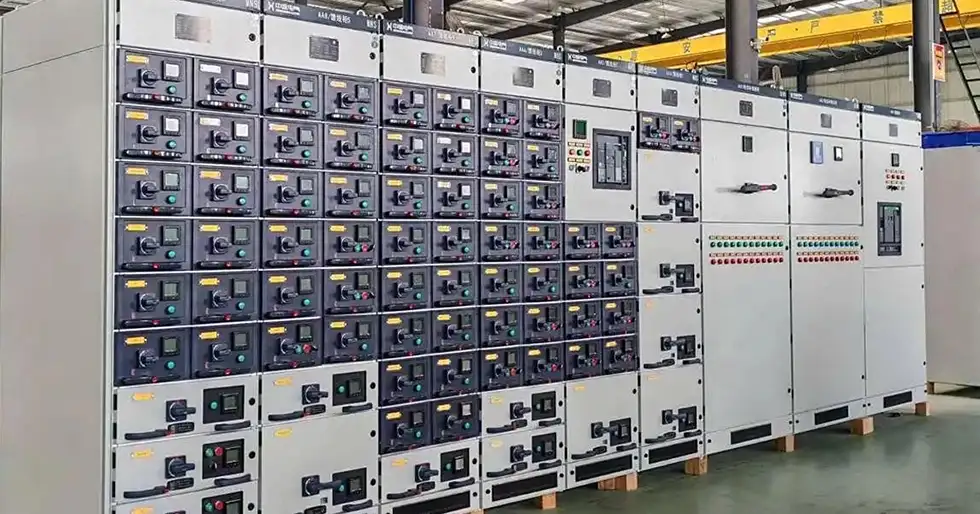

Gck Low Voltage Switchboard Withdrawable

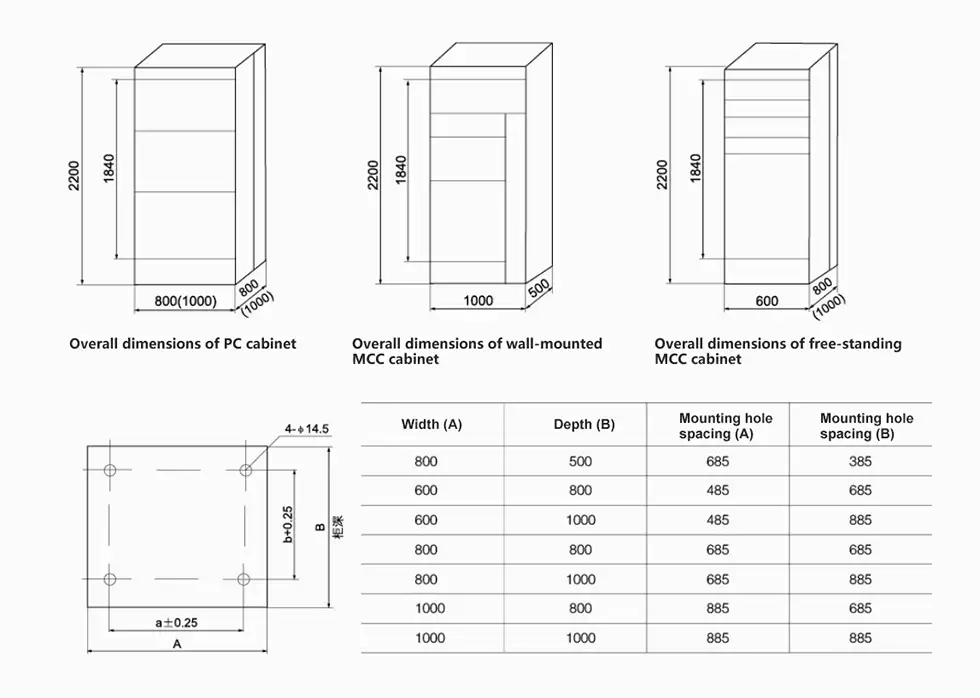

Gesamt- und Montagemaße

Gck Low Voltage Switchboard Withdrawable

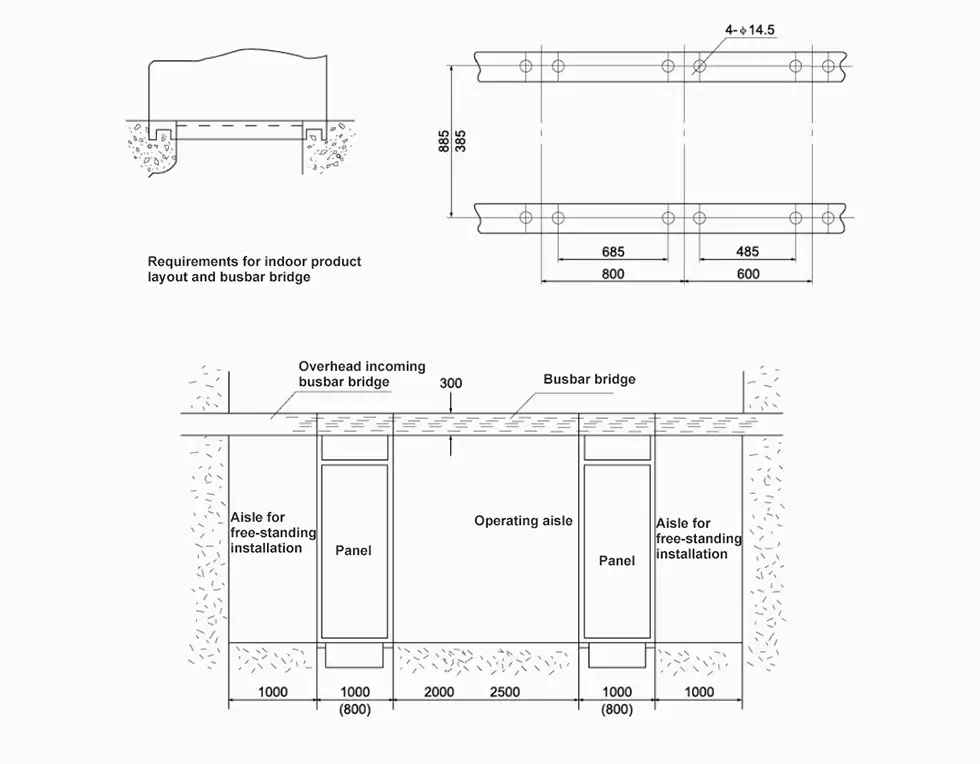

GCK-Schubladenschrank – Fundamentinstallationsdiagramm

Gck Low Voltage Switchboard Withdrawable

Hinweis: Verschiedene Formen von Sammelschienenbrücken sind bei uns auf Anfrage des Anwenders erhältlich.
