JP Niederspannungsverteilerkasten Niederspannungsschaltanlage

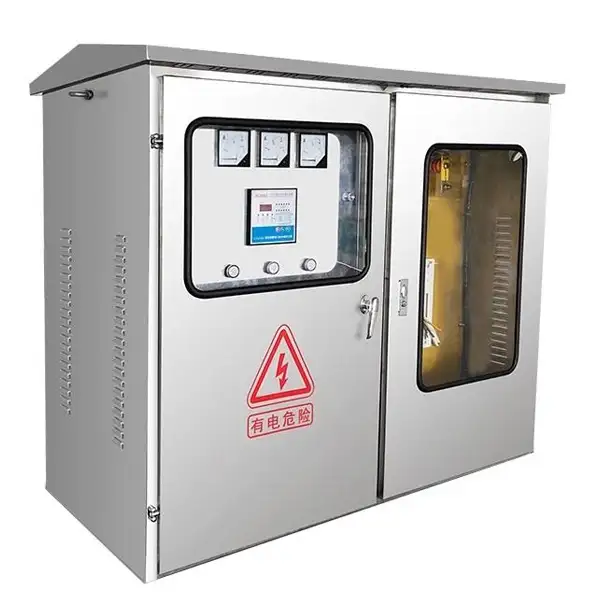

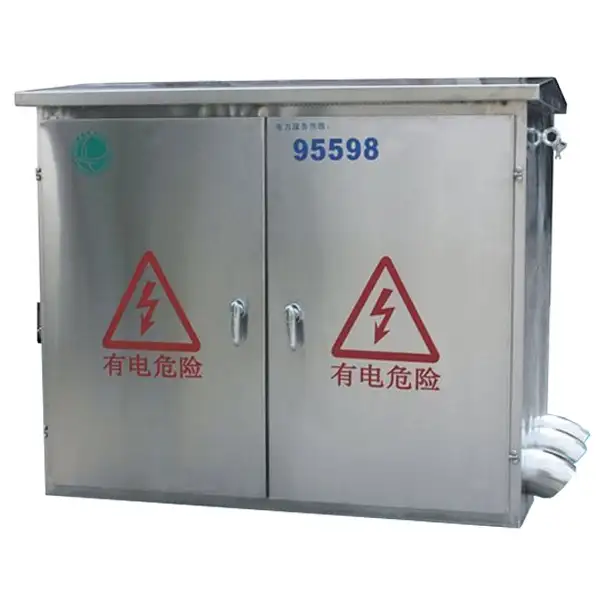

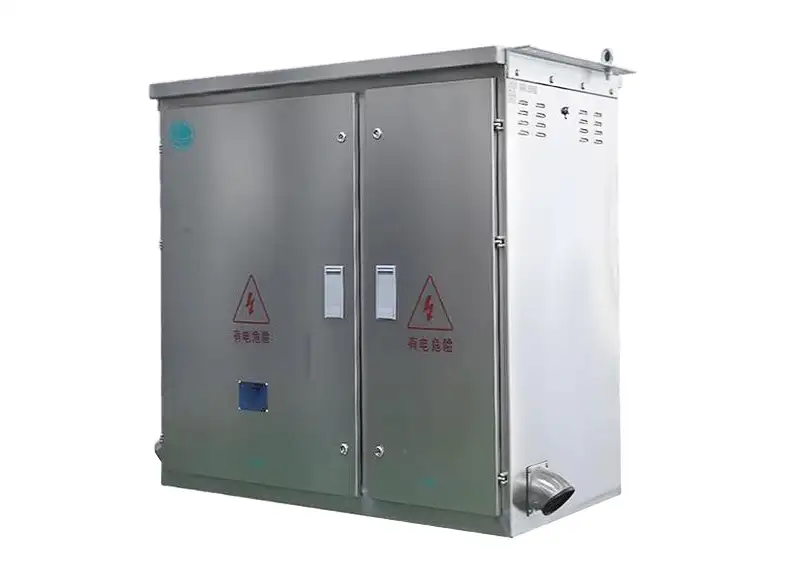

Die Niederspannungs-Verteilerbox LV-Schaltanlage Cotenel JP vereint mehrere Funktionen wie Stromverteilung, Steuerung, Schutz, Blindleistungskompensation und Energiemessung mit einem optionalen Leckageschutzmodul, das auf Anfrage erhältlich ist. Der integrierte Niederspannungsverteilerkasten der JP-Serie ist aus hochwertigem Edelstahl 201 oder 304 mit elektrostatischer Pulverbeschichtung gefertigt. Dieser Verteilerkasten ist witterungsbeständig und reduziert optische Blendung, während die Schaumstoff-Türverkleidung fest und langlebig ist und ihre Form über einen langen Zeitraum unverändert behalten kann. Die mit dem Niederspannungsverteilerkasten der JP-Serie ausgestatteten Vorhängeschlösser erhöhen die Manipulationssicherheit, und seitlich angebrachte Standard-Hebeösen vereinfachen die Installation und Handhabung vor Ort. Dieser Niederspannungsverteilerkasten eignet sich sehr gut für 50-Hz-Wechselstromsysteme mit Nennspannungen unter 0,4 kV und entspricht den Standards GB7251.1-1997 und ISO9001. Der JP-Niederspannungsverteilerkasten hat eine kompakte Stellfläche, ist einfach zu installieren und weist niedrige Wartungskosten auf, was ihn ideal für Außen- oder ländliche Umgebungen macht, die ein hohes Schutzniveau und eine zuverlässige Langzeitleistung erfordern. Es ist die perfekte Wahl für moderne Niederspannungsverteilungsnetze.

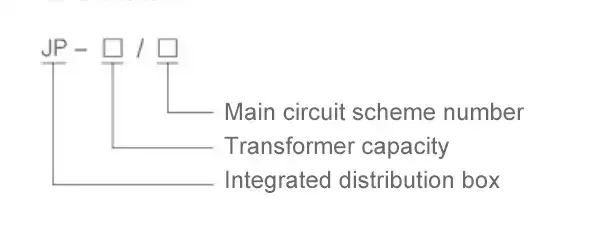

Modell und Bedeutungen

Wichtigste technische Parameter

Arbeitsbedingungen

1. Umgebungstemperatur:-25 ℃+40 ℃;

2. Relative Luftfeuchtigkeit:Tagesdurchschnitt nicht über 90 %, Monatsdurchschnitt nicht über 90 %

3. Höhe:nicht mehr als 2000 m;

4. An einem Ort ohne starke Vibrationen und Stöße sowie ohne korrosive Gase installieren.

Was ist eine JP-Niederspannungsverteilerkasten-LV-Schaltanlage?

Der Kern des integrierten Niederspannungsverteilerkastens der JP-Serie ist die strukturelle „Integration“, die alle für den gesamten Stromverteilungsbereich erforderlichen Funktionsmodule in einem stabilen Gehäuse integriert, einschließlich:

1. Stromverteilung:Der Niederspannungsverteiler JP kann die von Transformatoren abgegebene elektrische Energie sicher und zuverlässig auf verschiedene Abzweigstromkreise verteilen;

2. Energiemessung:JP-Niederspannungsverteilerkästen können den Stromverbrauch durch eingebaute Messräume und Stromwandler genau messen und verfügen in der Regel über manipulationssichere Funktionen.

3. Schutzfunktion:Dieser JP-Verteilerkasten kann Überlast-, Kurzschluss-, Leckage-, Überspannungs-, Unterspannungs-, Phasenausfall- und Überspannungsschutz bieten, um die elektrische Sicherheit zu gewährleisten; Und Steuerung und Blindleistungskompensation.

4. Blindleistungskompensation:Die Blindleistungskompensationsfunktion des integrierten Niederspannungsverteilerkastens der JP-Serie ist einer der Hauptvorteile der JP-Schränke, da sie Kondensatorbänke automatisch entsprechend der Netzlast umschalten kann, um Blindleistung zu kompensieren, wodurch der Leistungsfaktor erheblich verbessert wird (bis zu 0,95), Leitungsverluste reduziert und die Spannungsqualität verbessert werden.

5. Interne Struktur und Eigenschaften

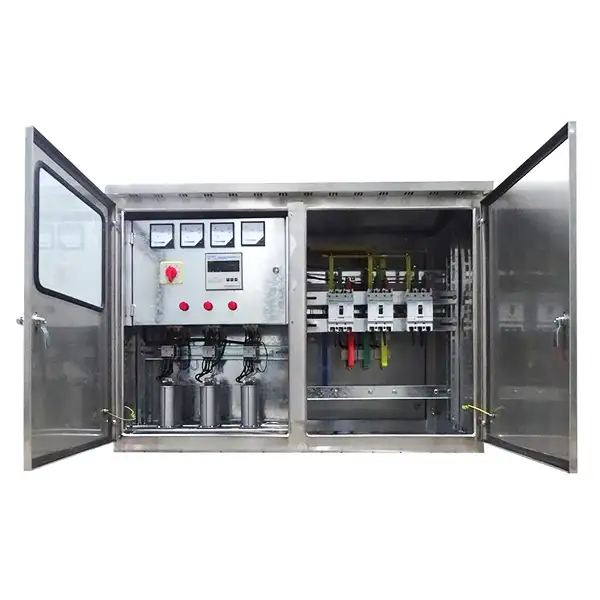

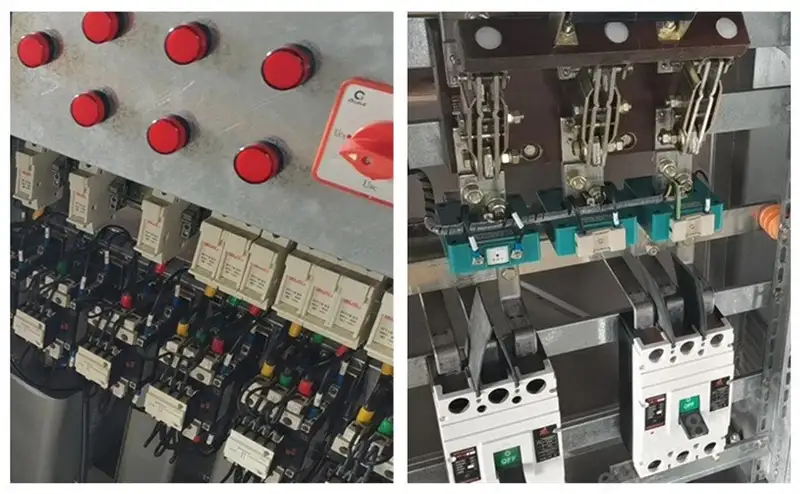

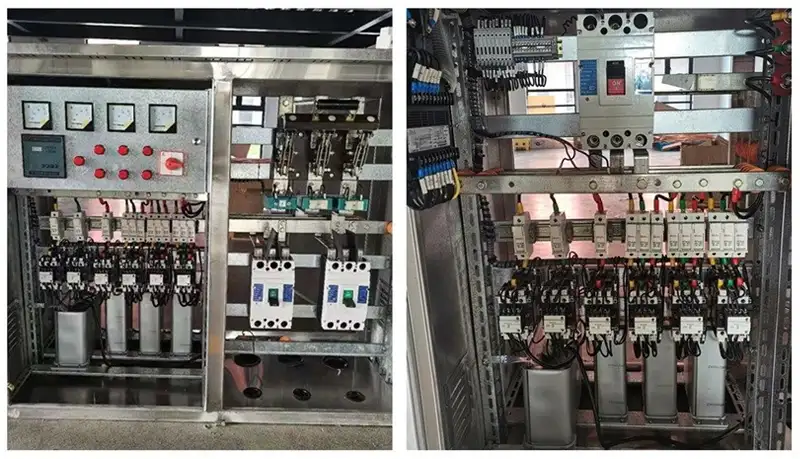

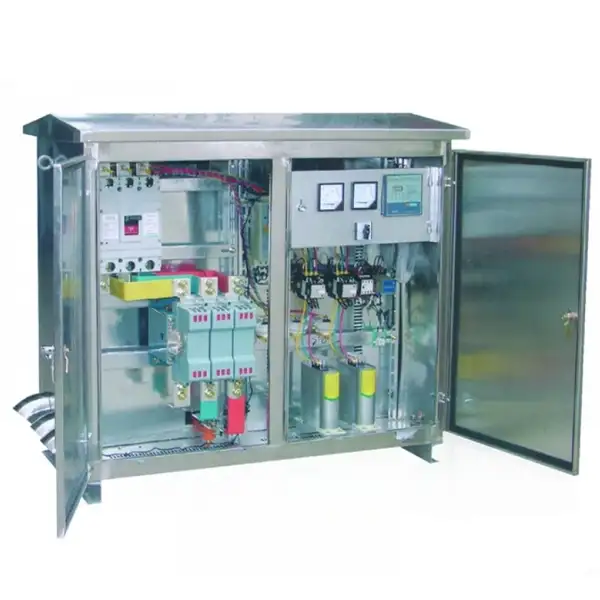

Der JP-Niederspannungsverteilerkasten verfügt über eine klare Funktionsaufteilung, typischerweise unterteilt in einen Messraum, einen Eingangsleitungsraum, einen Einspeiseschalterraum und einen Blindleistungskompensationsraum. Diese Strukturmerkmale machen Installation, Inspektion und Wartung sehr bequem. Der JP-Verteilerkasten ist speziell für Außenumgebungen konzipiert. Sein Gehäuse besteht normalerweise aus hochwertigem Stahl oder Edelstahl mit der üblichen Schutzart IP44 (einige Modelle können IP65 erreichen) und kann Regenwasser, Staub und elektromagnetischen Störungen wirksam widerstehen. Der Schrank verfügt außerdem über spezielle wasserdichte Biegungen für den Kabeleingang und -ausgang. Auf nachrichtendienstlicher Ebene fungieren JP-Schränke der neuen Generation als „periphere Nerven“ des Smart Grids. Sie integrieren interne Module zur Datenerfassung, Fernkommunikation (GPRS/Glasfaser) und Lastüberwachung. Diese Module ermöglichen es dem Energiekontrollzentrum, Ferntelemetrie, Fernsignalisierung, Fernsteuerung und Fernanpassung (die „vier Fern“-Funktionen) durchzuführen und so ein intelligentes Netzmanagement zu erreichen.

Typischer Anwendungsbereich von JP-Panels

1. Erneuerung des ländlichen Netzes:Der JP-Schrank wurde ursprünglich für ländliche Stromversorgungsumgebungen entwickelt. Beispielsweise stieg bei einem ländlichen Netzsanierungsprojekt in einem nördlichen Landkreis nach dem einheitlichen Austausch der alten Ausrüstung durch neue JP-Schränke der Leistungsfaktor im Verteilungsgebiet von 0,75 auf über 0,95, die durchschnittliche Leitungsverlustrate sank um 3 bis 5 Prozentpunkte und die Rate von Unfällen mit Niederspannungsauslösungen sank um mehr als 60 %, was die Zuverlässigkeit und Sicherheit der Stromversorgung erheblich verbesserte.

2. Städtische Altbausanierung:Bei veralteten Stromverteilungsanlagen in Städten, die durch wachsende Stromlasten überfordert sind, kann die Nachrüstung mit JP-Schränken mit integrierter Blindleistungskompensation und intelligenten Überwachungsfunktionen die Stromversorgungskapazität um etwa 20 % erhöhen, ohne neue Kapazität hinzuzufügen, und gleichzeitig Probleme mit der Spannungsinstabilität effektiv lösen.

3. Industrie- und Bergbauunternehmen und Gewerbekomplexe:In Fabriken, Straßenbeleuchtungen, Wohnanlagen und ähnlichen Orten übernehmen JP-Schränke nicht nur die grundlegende Stromverteilung, sondern können durch ihre Blindleistungskompensationsfunktion auch erhebliche Kosteneinsparungen bei den Grundstromkosten ermöglichen.

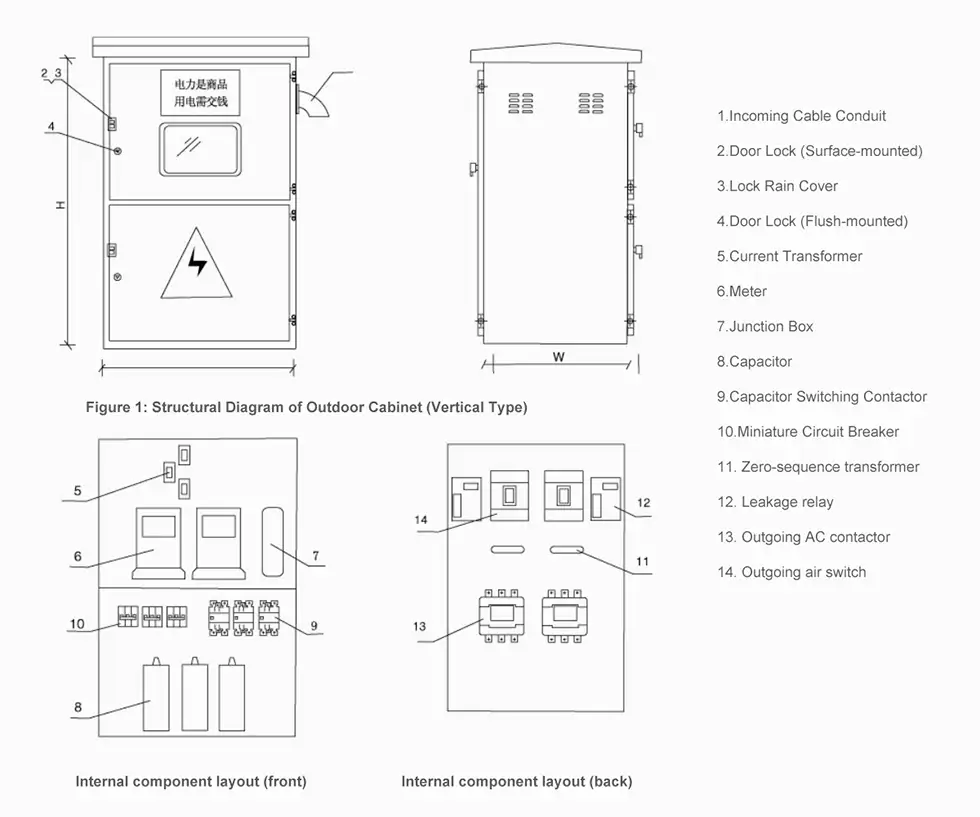

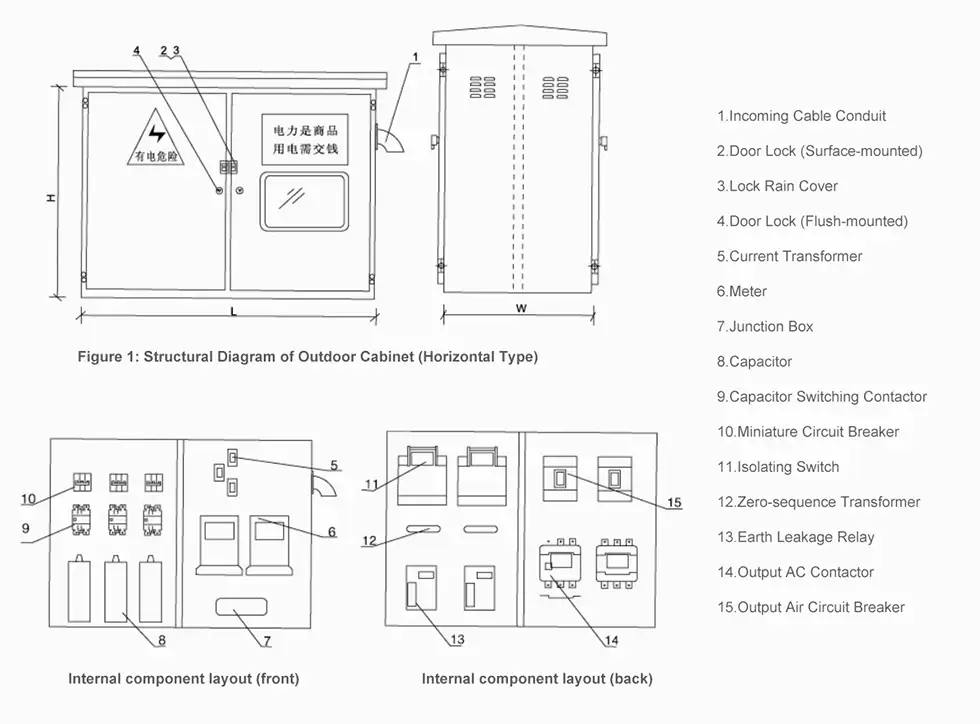

Schematische Darstellung der Kastenstruktur und -abmessungen

Abmessungen der horizontalen Box

Außenmaße der vertikalen Box

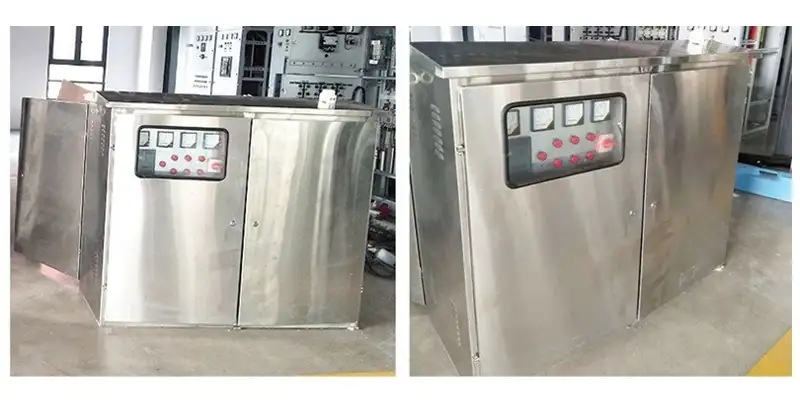

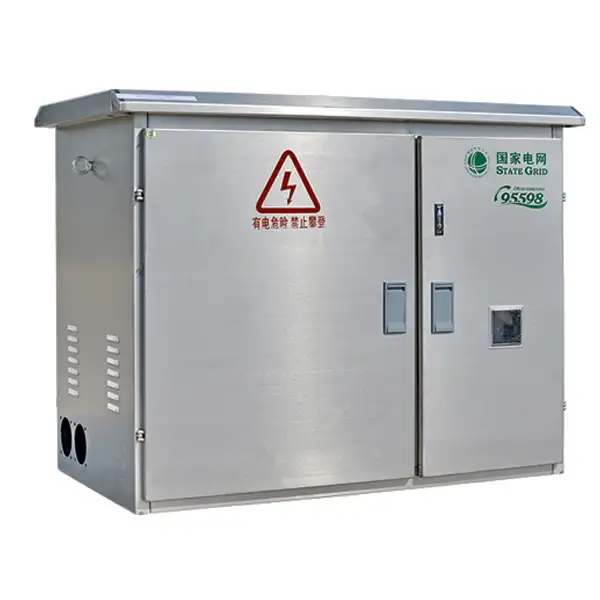

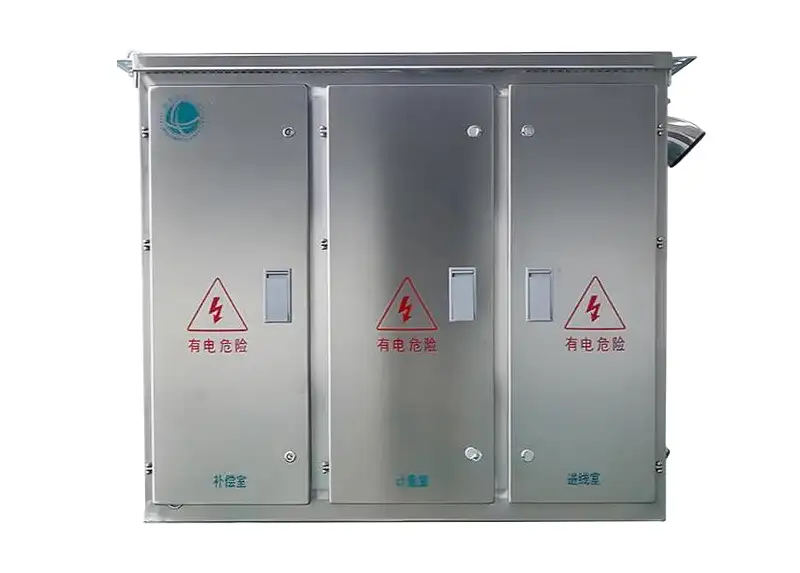

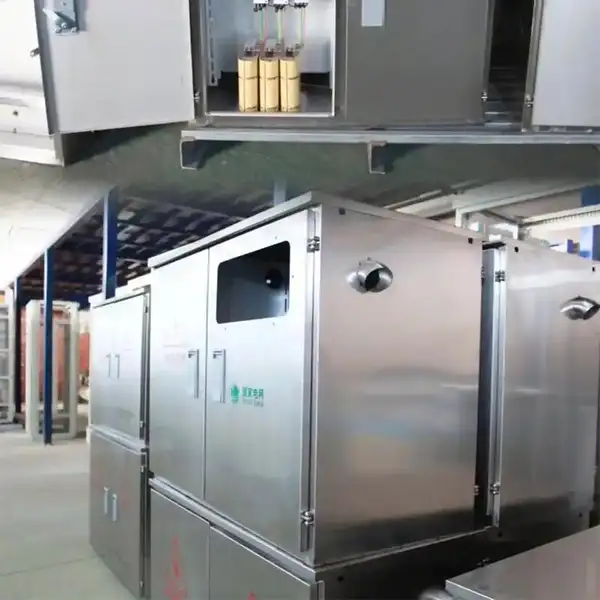

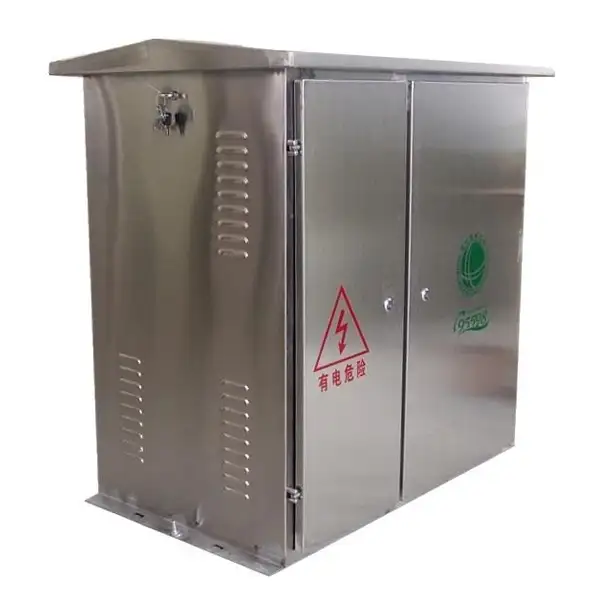

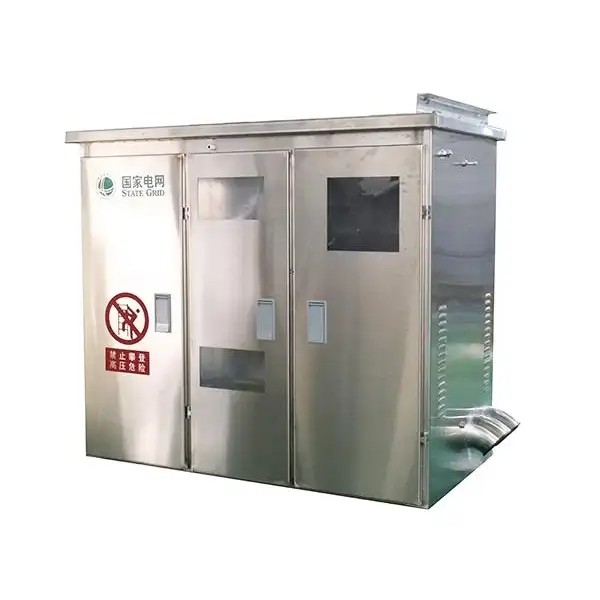

Produkte zeigen
