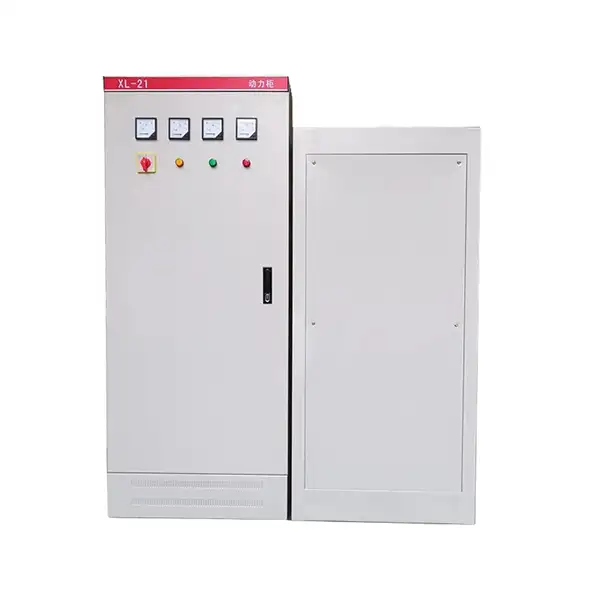

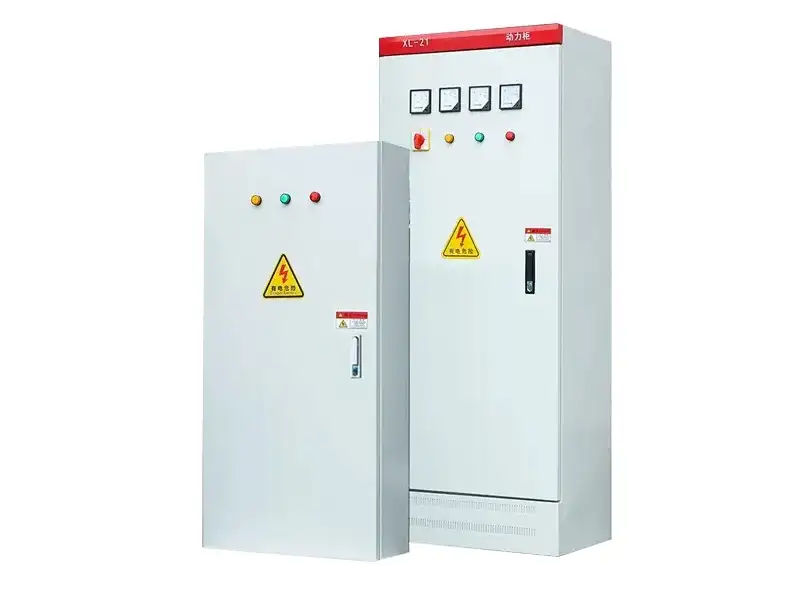

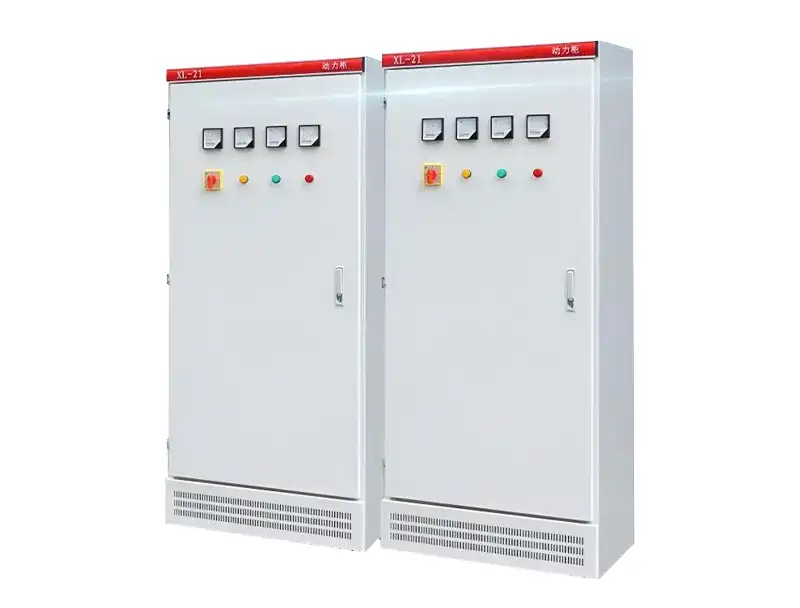

Niederspannungs-Motorsteuerzentrale XL-21 Niederspannungsschaltanlage

Cotenele ist ein Hersteller von XL-21-Niederspannungsschaltanlagen für Motorsteuerungszentren. Die XL-21-Niederspannungsschaltanlagen sind eine der frühesten und am weitesten verbreiteten Stromverteilungsschaltanlagen in China. Sein Hauptzweck besteht darin, elektrische Energie an Endverbrauchergeräte in Stromversorgungssystemen zu verteilen, die mit einer Frequenz von 50 Hz und Nennspannungen von 380 V (oder 400 V/500 V/660 V) betrieben werden, und gleichzeitig Gerätesteuerung und Stromkreisschutz bereitzustellen. Es ist mit verschiedenen Erdungssystemen kompatibel, darunter dreiphasige Dreileiter, dreiphasige Vierleiter und dreiphasige Fünfleiter (z. B. TN-C, TT).

Die Niederspannungsschaltanlage XL-21 bietet die Vorteile zuverlässiger Qualität, flexibler Installation und einfacher Wartung und entspricht relevanten nationalen und internationalen Standards wie GB/T 7251, IEC 60439, CCC usw. Cotenele hat die Qualitätsmanagement-Zertifizierung ISO9001 bestanden.

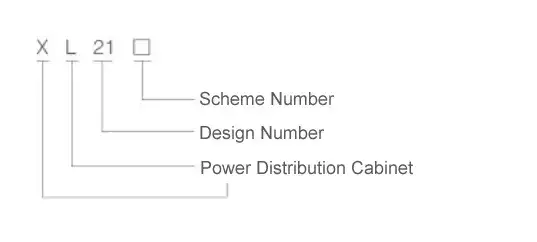

Modell und Bedeutungen

Wichtigste technische Parameter

Was sind die Produktstrukturmerkmale von XL-21-Schaltanlagen?

1. Beilage:Das Gehäuse der Niederspannungsschaltanlage XL-21 passt sich dem vollständig geschlossenen Design an. Dieses Design bietet wirksamen Schutz vor Staub und Fremdkörpern. Der Standardschutzgrad ist IP30, ein höherer Schutzgrad ist auf Anfrage erhältlich. Bei der Niederspannung gibt es zwei Bauarten: Montagebauweise (hohe Vielseitigkeit) und Schweißbauweise (hohe Festigkeit).

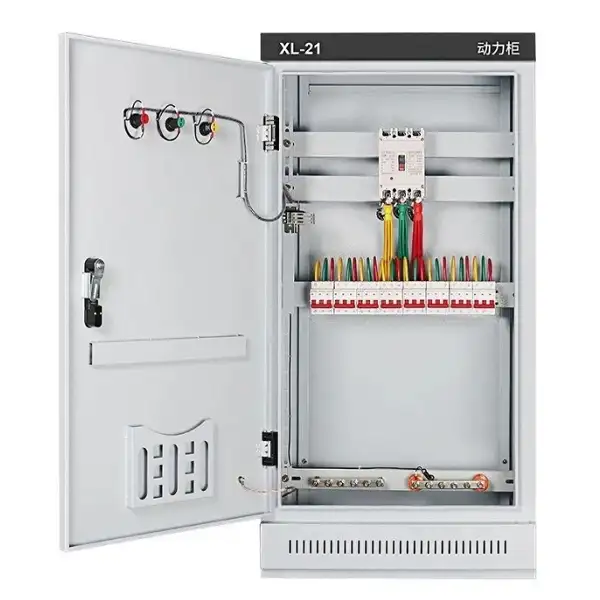

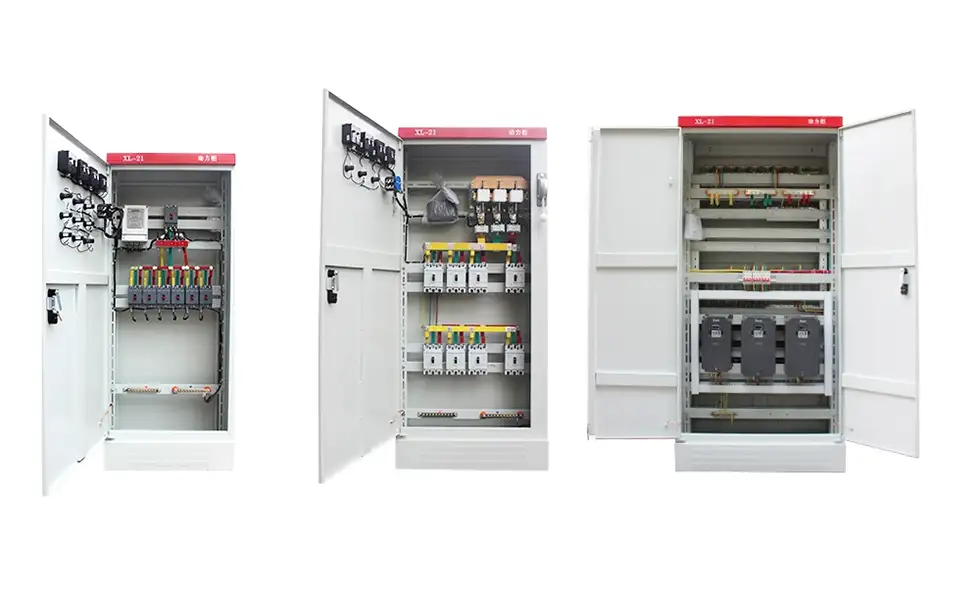

2. Installation und Wartung:Die XL-21 Low-Voltage-Motor-Control-Center-LV-Schaltanlage ist für die Wandmontage und die Wartung an der Vorderseite konzipiert und spart Platz. Bei geöffneter Tür liegen alle internen Komponenten vollständig frei, was die routinemäßige Wartung sehr bequem macht.

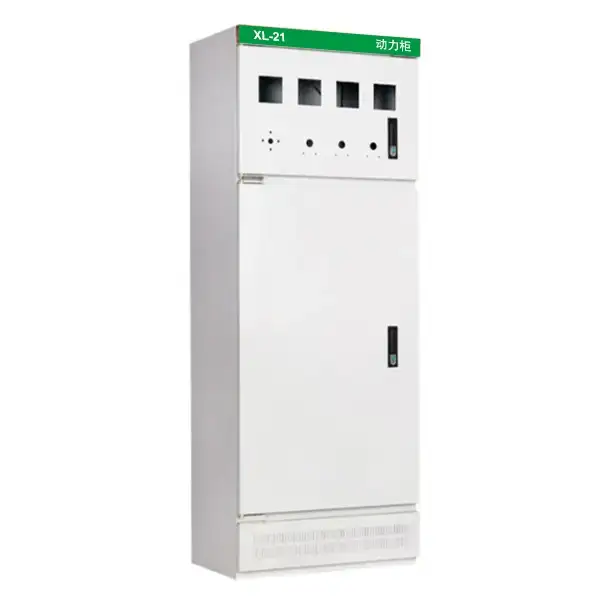

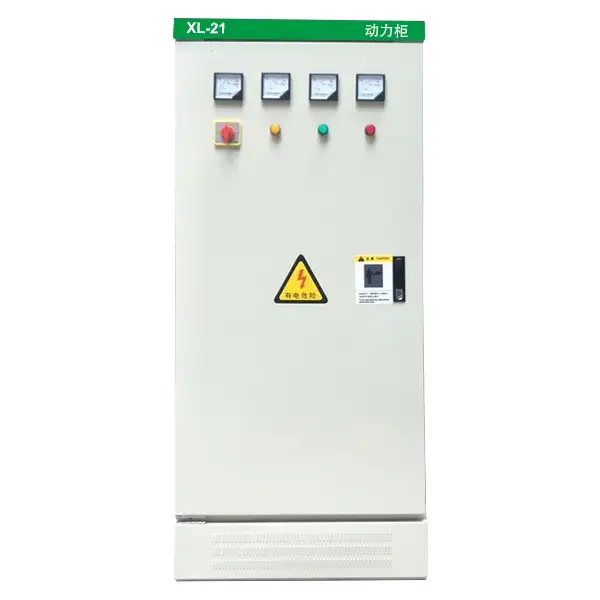

3. Internes Layout:Dieses Paneel passt sich der Balken- oder Plattenstruktur für eine flexible Gestaltung an. Bedienelemente wie Druckknöpfe, Anzeigeleuchten und Instrumente wie Voltmeter, Amperemeter sind an der Tür montiert, während der Hauptschalter-Bediengriff leicht zugänglich an der rechten Vorderseite des Schranks angebracht ist.

4. Materialien und Verarbeitung:Das Gehäuse der Niederspannungsschaltanlage besteht aus hochwertigem kaltgewalztem Stahlblech mit einer Dicke von mindestens 1,5 mm, das für eine hohe Festigkeit gebogen und geschweißt ist. Die Oberfläche ist für eine hervorragende Korrosionsbeständigkeit mit einer elektrostatischen Pulverbeschichtung versehen. Für einen einfachen Zugang lässt sich die Tür in einem Winkel von nicht weniger als 120 Grad öffnen. Sowohl das Gehäuse als auch die Tür sind mit Erdungsschrauben ausgestattet, um eine sichere und zuverlässige Erdung zu gewährleisten.

Die Kernfunktionen und Komponenten des Niederspannungspanels XL-21

1. Kernfunktionen

Die Niederspannungs-Schaltanlage XL-21 des Niederspannungs-Motorsteuerzentrums wird häufig zur zuverlässigen Stromversorgung angeschlossener Geräte eingesetzt, die für die präzise Start-/Stopp-Steuerung von Motoren und anderen Lasten verwendet werden. Es unterstützt auch die Echtzeit-Betriebsüberwachung wichtiger Parameter wie Strom und Spannung und gewährleistet gleichzeitig umfassende Schaltkreisschutzfunktionen zur Bewältigung von Fehlern wie Überlast, Kurzschluss und Leckage.

2. Typische Komponenten

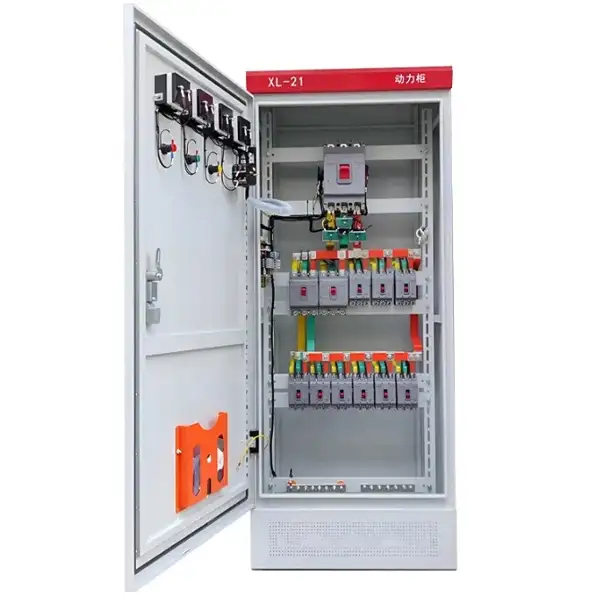

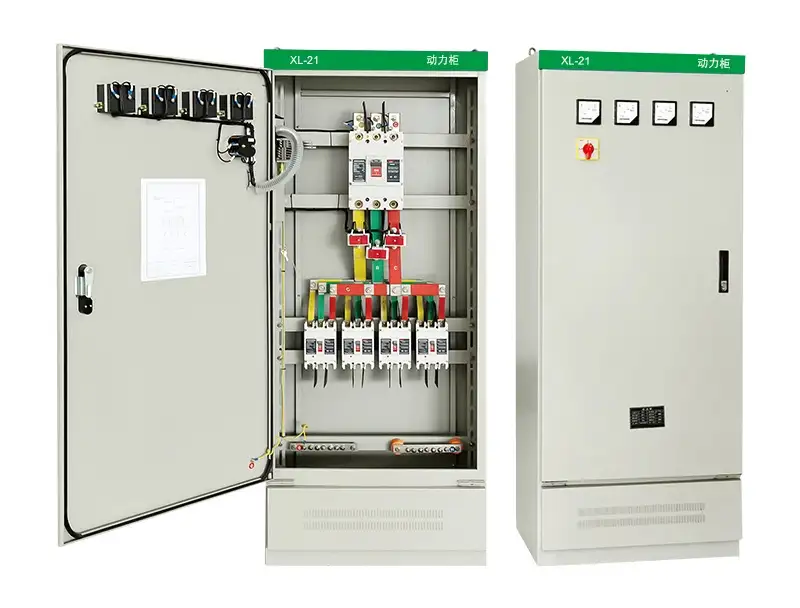

Das XL-21-Niederspannungsschaltfeld umfasst üblicherweise mehrere der unten aufgeführten Kernkomponenten, wie z. B. Kompaktleistungsschalter (MCCBs), Luftleistungsschalter (ACBs), Fehlerstromschutzschalter (RCCBs) usw. Der Hauptschalter oder Eingangsschalter, z. B. der CM1-400L-Kompaktleistungsschalter, steuert die eingehende Stromversorgung des gesamten Verteilerfelds und befindet sich normalerweise am Eingangsende des Hauptstromkreises. Abzweigschalter oder Abgangsschalter wie der Leistungsschalter CM1-100L oder Schütze, die für die Verwaltung unabhängiger Abzweigstromkreise wie Motoren oder Beleuchtung zuständig sind.

Schutzgeräte sind typischerweise in die Auslöseeinheiten des Leistungsschalters integriert und bieten Überlast- und Kurzschlussschutz, optional mit Fehlerstromschutzzubehör. Die Steuergeräte ermöglichen die lokale oder ferngesteuerte Bedienung von AC-Schützspulen zum Starten oder Stoppen von Hochleistungsgeräten. Schließlich bilden verschiedene Anzeigen und Bedienelemente, darunter Voltmeter, Amperemeter, Anzeigeleuchten und Drucktasten, zusammen mit den im Schaltschrank montierten Komponenten eine vollständige Steuerungs- und Anzeigeschnittstelle.

Betriebsbedingungen und Installationsumgebung

Um einen langfristig stabilen Betrieb zu gewährleisten, müssen folgende Umgebungsbedingungen erfüllt sein:

1. Höhe:Im Allgemeinen ≤2000 m; Für größere Höhen ist eine Sonderbehandlung erforderlich.

2. Umgebungstemperatur:-10 °C bis +40 °C, mit 24-Stunden-Durchschnitt ≤+35 °C.

3. Relative Luftfeuchtigkeit:≤50 % bei +40 °C; bis zu 90 % bei +20 °C – Kondensation muss verhindert werden.

4. Montageneigung:≤5° von der Vertikalen, um Stabilität zu gewährleisten.

5. Umgebungsbedingungen:Keine starken Vibrationen oder Stöße; keine korrosiven oder explosiven Gase; kein leitfähiger Staub.

6. Lagerung & Transport:Vor der Installation an einem trockenen, sauberen Ort aufbewahren, um Feuchtigkeit zu vermeiden. Fundamentschienen und Ankerbolzen sind bauseits bereitzustellen.

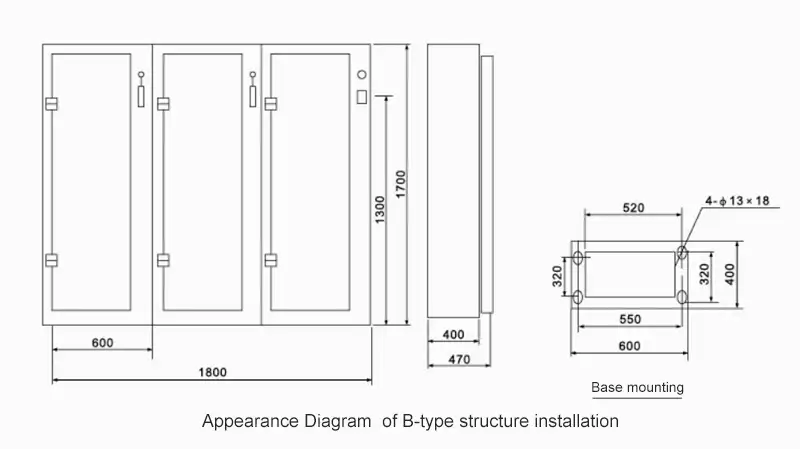

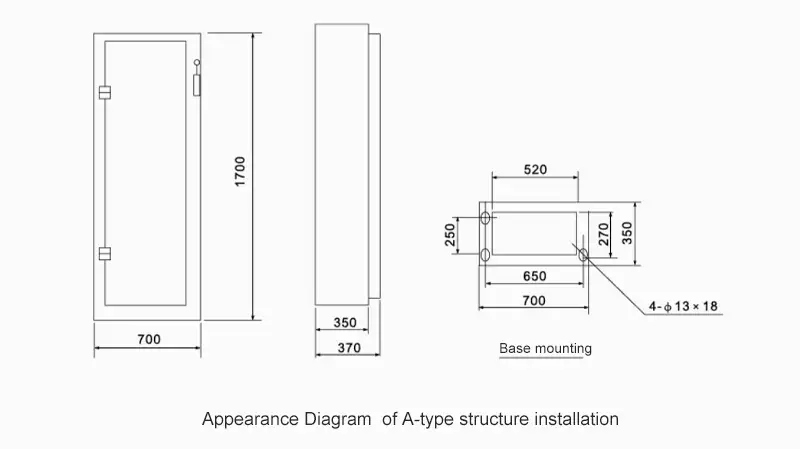

Aussehen und Installationsanleitung

Betrieb, Wartung und Inspektion

Bevor der Stromverteilerschrank nach der Installation oder Überholung in Betrieb genommen wird, müssen die folgenden Inspektionen und Tests durchgeführt werden (die Inspektionen und Tests nach der Überholung richten sich nach der Art der Überholung):

1. Überprüfen Sie, ob die im Stromverteilerschrank installierte elektrische Ausrüstung und Sekundärverkabelung den Zeichnungsanforderungen entspricht.

2. Prüfen Sie, ob der für den Betrieb verwendete Messerschalter und Luftschalter flexibel und frei von Klemmen sind.

3. Überprüfen Sie, ob die elektrische Ausrüstung einen guten Kontakt hat und die Betriebsanforderungen der Ausrüstung selbst erfüllt.

4. Überprüfen Sie, ob sich im Stromverteilerschrank Fremdkörper befinden und ob Befestigungsschrauben an verschiedenen Teilen locker sind.

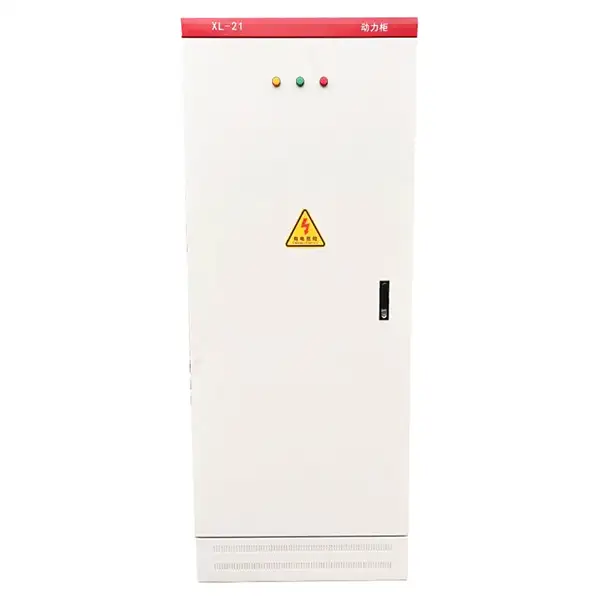

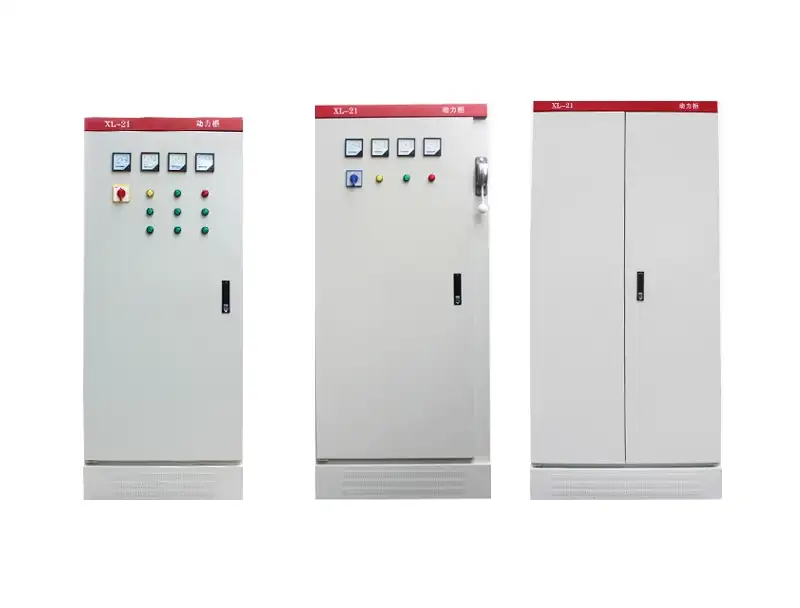

Produkte zeigen
