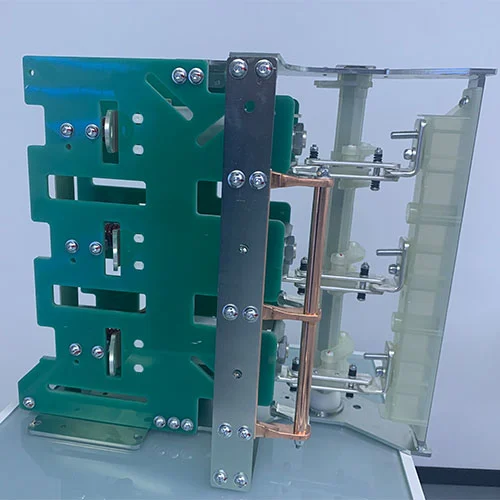

22-kV-Mittelspannungs-Vakuum-Leistungsschalter mit Trennschalter

Die Stabilität einer Schaltanlage hängt von einem robusten Schutz- und Schaltsystem ab. Seine Kernkomponenten, zum Beispiel der 22-KV-Mittelspannungs-Vakuum-Leistungsschalter mit Trennschalter, sind die erste Schutzbarriere gegen elektrische Fehler, die große Ausfälle und hohe Abschaltkosten verhindern kann. Der Konstruktionszweck von Vakuum-Leistungsschaltern besteht darin, Fehlerströme zu unterbrechen, während Trennschalter eine sichtbare Möglichkeit bieten, Stromkreise für Wartungszwecke zu isolieren. Sie verfügen über die Sicherheit und Zuverlässigkeit von Schaltanlagen im Stromverteilungsnetz, erfüllen die Anforderungen des modernen Elektrodesigns und legen Wert auf Umweltfreundlichkeit, Langlebigkeit und geringen Wartungsaufwand.

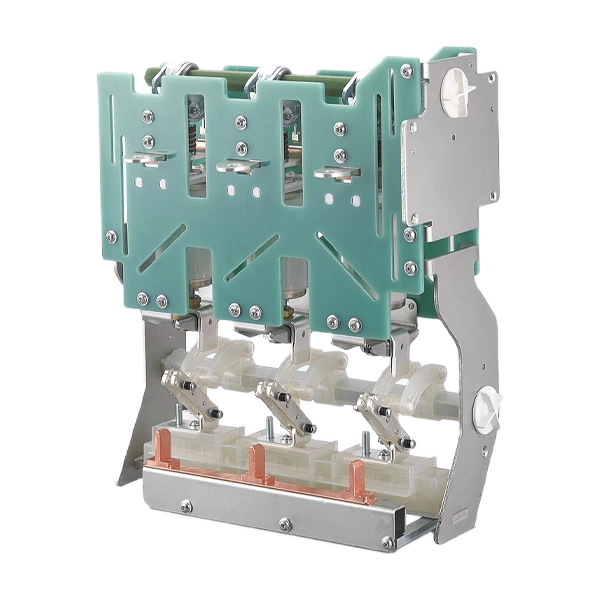

Produktmodell

Was ist ein Vakuum-Leistungsschalter (VCB)?

Ein Vakuum-Leistungsschalter ist eine Kernkomponente der Mittelspannungsschaltanlage, die den Strom unter Verwendung eines Vakuums als Lichtbogenlöschmedium unterbricht. Wenn sich die Kontakte des Vakuum-Leistungsschalters im Fehlerfall trennen, entsteht ein Lichtbogen aus ionisiertem Metalldampf. Im Vakuumraum erlischt dieser Lichtbogen fast augenblicklich, da die Metalldämpfe wieder auf den Kontakten kondensieren und so eine erneute Zündung verhindern.

Schlüsselkomponenten:

Vakuum-Unterbrecher:ein versiegelter zylindrischer Vakuumbehälter, der feste Kontakte und bewegliche Kontakte enthält.

Betriebsmechanismus:Implementieren Sie die Funktion zum Schließen und Trennen von Kontakten. Zu den Typen gehören manuelle und elektrische Typen.

Aktuatoren und Pleuel:übertragen die vom Betätigungsmechanismus des Vakuum-Leistungsschalters erzeugte Bewegung auf die Kontakte.

Vorteile:

Effiziente Lichtbogenlöschfunktion:Erzielen Sie eine schnelle Fehlerisolierung bei extrem niedrigem Energieverbrauch.

Der Wartungsaufwand ist sehr gering:Beim Vakuum-Leistungsschalter muss kein Isoliermedium oder Gas hinzugefügt werden.

Umweltfreundlich:Der Vakuum-Leistungsschalter unterscheidet sich von Schwefelhexafluorid-Leistungsschaltern. Die Vakuum-Leistungsschalter erzeugen im Betrieb keine schädlichen Gase und sind daher umweltfreundlicher.

Hohe Zuverlässigkeit:Die Lebensdauer des Leistungsschalters ist lang und für häufigen Betrieb geeignet

Was ist ein Lasttrennschalter?

Ein Lasttrennschalter ist ein elektrischer Schalter, der in der Mittelspannungsschaltanlage eingebaut ist und in der geschlossenen Stellung den normalen Laststrom führt. Dieser Trennschalter kann auch den Nennlaststrom ein- und ausschalten. Unter anormalen Bedingungen, wie z. B. einem Kurzschluss, kann es diesen Fehlerstrom für eine bestimmte kurze Dauer führen, ist jedoch nicht dafür ausgelegt, ihn zu unterbrechen. Die primäre Sicherheitsfunktion dieses Lasttrennschalters besteht darin, eine zuverlässige Isolierung bereitzustellen, die sicherstellt, dass ein Stromkreis für Wartungs- oder Reparaturarbeiten vollständig stromlos ist.

Hauptmerkmale:

Lastunterbrechung: Der Lasttrennschalter kann normale Lastströme unterbrechen.

Sichtbare Isolierung: Der Trennschalter kann eine sichtbare Lücke bieten, um die Abschaltung des Stromkreises zu bestätigen.

Widerstandsfähigkeit: Der Trennschalter kann Kurzschlussströmen standhalten, bis ein Serienschutzgerät (z. B. ein VCB) den Fehler beseitigt.

Konfigurationen: Der Trennschalter verfügt über zwei Konfigurationen für luftisolierte oder gasisolierte Ausführungen, oft kombinierbar mit Sicherungen zum Schutz des Transformators.

Warum sollten Sie sich für einen 22-kV-Mittelspannungs-Vakuum-Leistungsschalter mit Trennschalter entscheiden?

Die Kombination aus Vakuum-Leistungsschalter + Trennschalter ist eine Standardkonfiguration in Mittelspannungsanlagen (bis 40,5 kV).

Kernvorteile

Vollständiger Schutz + Isolierung in einem System

Verbesserte Betriebssicherheit

Reduzierte Wartungsausfallzeiten

Kompaktes und effizientes Design

Der Anwendungsbereich von VCB + Trennschalter-Kombinationen:

Die Kombination eines VCB mit einem Trennschalter ist eine Standardkonfiguration in Mittelspannungs-Ringleitungen (bis zu 40,5 kV), die sowohl Schutz als auch sichere Isolierung bieten kann. Diese Kombination ist entscheidend in:

Stromerzeugungsanlagen: Die Kombination kann Generatoren und Transformatoren schützen, wenn am Gerät Störungen auftreten, wodurch eine unterbrechungsfreie Stromproduktion gewährleistet werden kann.

Umspannwerke: Die Kombination aus Vakuum-Leistungsschalter und Lasttrennschalter schützt Schaltanlagen und Transformatoren, der VCB löscht Fehler und der Trennschalter isoliert Abschnitte für Wartungsarbeiten.

Industrieanlagen: Die Kombination aus Vakuum-Leistungsschalter und Trennschalter steuert und schützt Motoren, Förderbänder und schwere Maschinen in Produktionsanlagen, Stahlwerken und Raffinerien.

Erneuerbare Energiesysteme: Bewältigen Sie Stromschwankungen und schützen Sie die Infrastruktur in Wind- und Solarkraftwerken.

Erneuerbares Energiesystem: Der 22-KV-Mittelspannungs-Vakuum-Leistungsschalter mit Trennschalter kann Stromschwankungen bewältigen und die Infrastruktur von Wind- und Solarkraftwerken schützen.

Bahnsystem: Die Kombination kann das Zugstromversorgungssystem schützen und die Sicherheit von Fahrgästen und Zügen gewährleisten.

Compact Substation (CSS): Im sekundären Verteilnetz sorgen diese Kombinationen für zuverlässige Schalt- und Schutzfunktionen auf kleinem Raum.

Technische Parameter

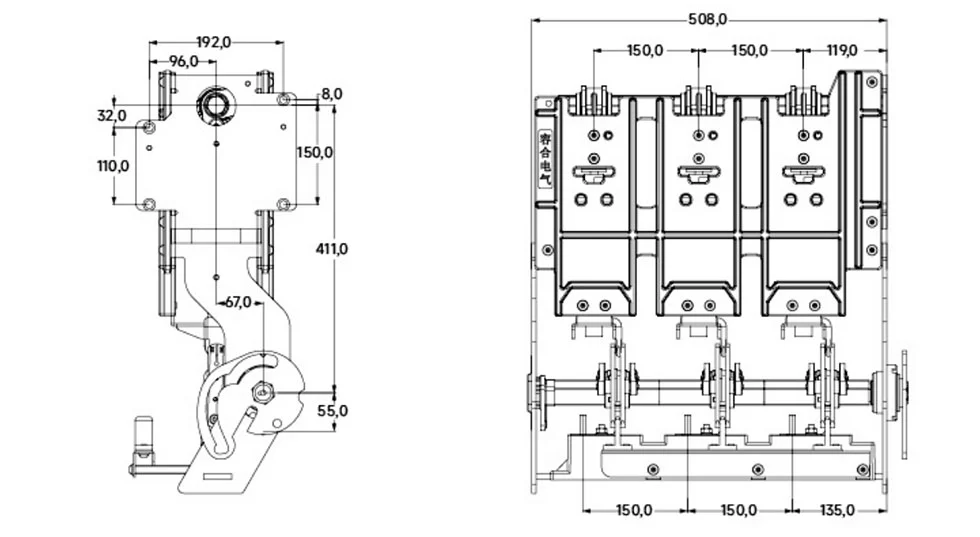

Aussehen und Dimension

Versandfotos

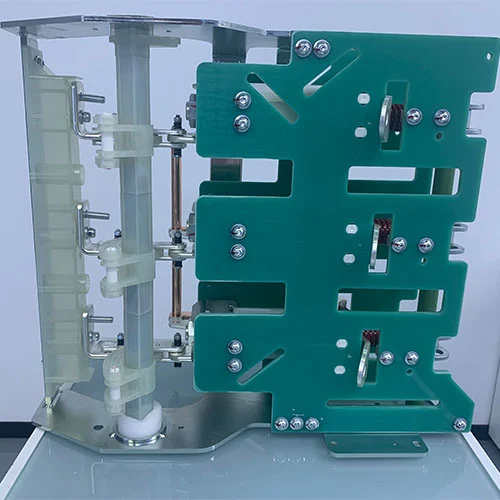

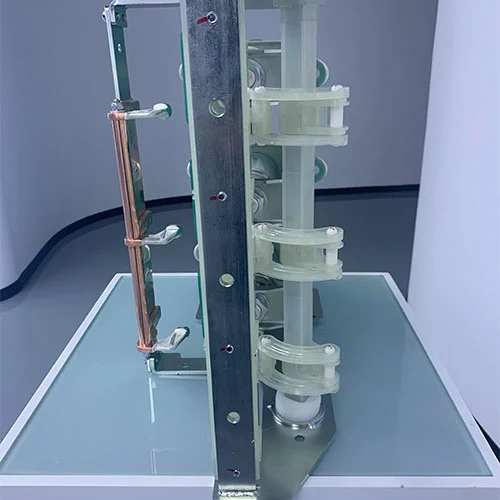

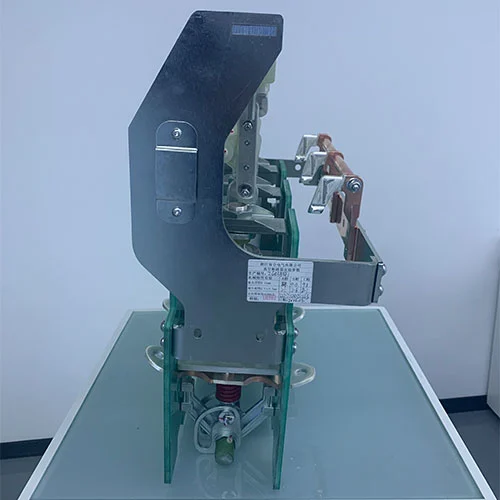

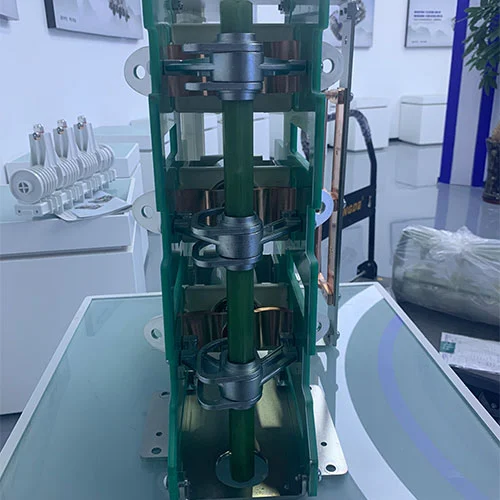

Produktshow
