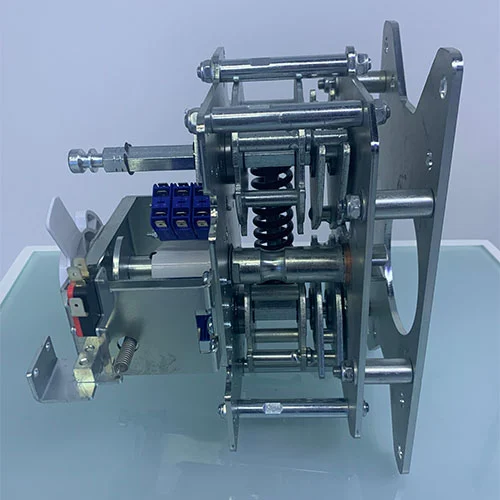

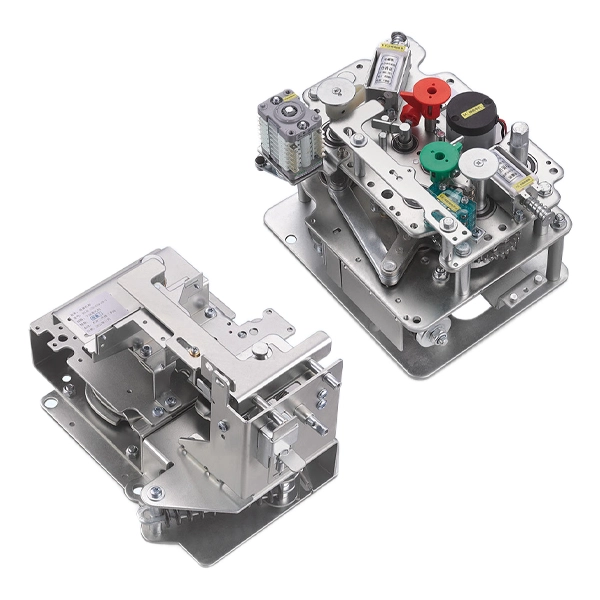

22-kV-Mittelspannungs-Leistungsschalter-Isolationsmechanismus

Die Ring Main Unit (RMU) ist eine entscheidende Komponente in modernen Mittelspannungs-Stromverteilungsnetzen und gewährleistet eine unterbrechungsfreie und sichere Stromversorgung. Das Herzstück der RMU ist der Antriebsmechanismus, der Schaltgeräte steuert, insbesondere für die Einspeisung – den Hauptpunkt, an dem Strom in die Einheit gelangt.

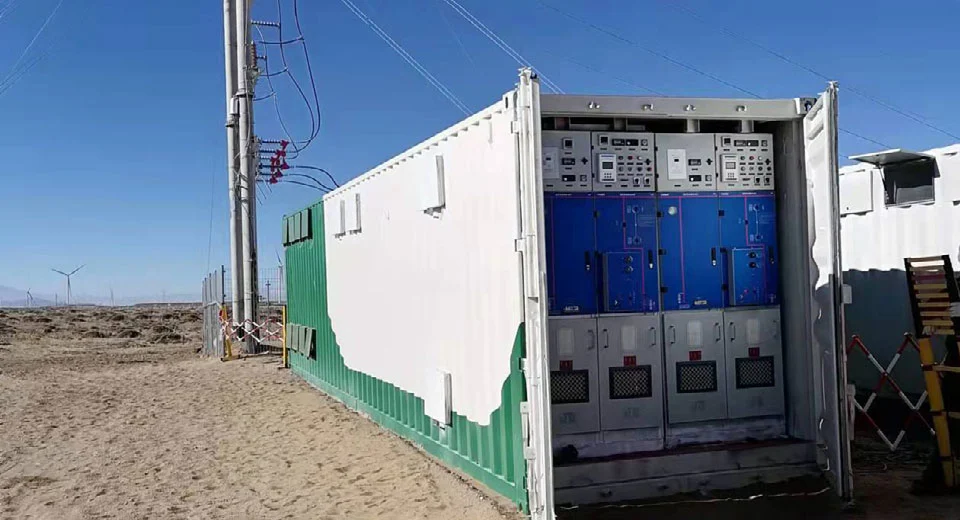

Der 22-kV-Mittelspannungs-Leistungsschalter-Isolationsmechanismus von Cotenele ist auf hohe Präzision, Haltbarkeit und Sicherheit ausgelegt. Es unterstützt sowohl manuelle als auch elektrische Betriebsmodi, verfügt über erweiterte Verriegelungen, um unsicheren Betrieb zu verhindern, und lässt sich nahtlos in gasisolierte Schaltanlagen (GIS), umweltfreundliche Schaltanlagen und luftisolierte Schaltanlagen integrieren, die in Industrie-, Eisenbahn-, Kommunal- und erneuerbaren Energieprojekten eingesetzt werden.

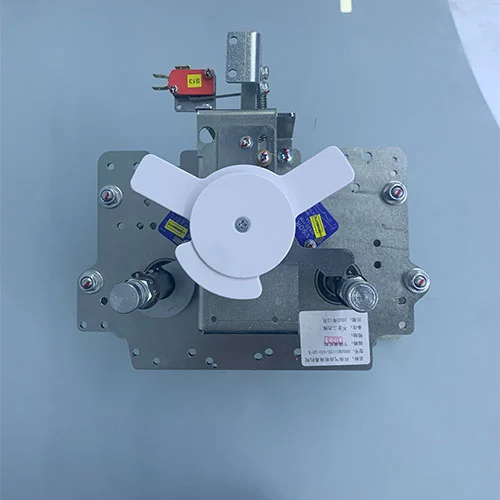

Modell

Was ist ein Leistungsschaltermechanismus?

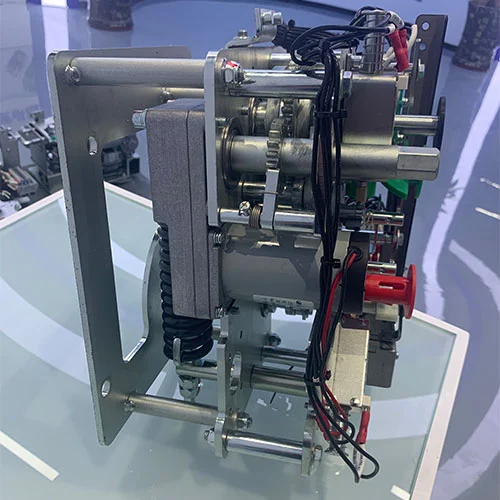

Der 22-kV-Mittelspannungs-Leistungsschalter-Isolationsmechanismus ist das Herzstück der Schaltkapazität der RMU. Es handelt sich um ein vorgespeichertes Energiegerät, das für die schwere Aufgabe ausgelegt ist, elektrischen Strom sowohl unter normalen Lastbedingungen als auch unter Fehlerbedingungen zu erzeugen und zu unterbrechen. Der beschriebene Mechanismus nutzt für seinen Betrieb ein spezielles Doppelfedersystem:

Schließmechanismus:Der Schließvorgang erfolgt über eine Zugfeder. Beim Ladevorgang wird diese Feder gedehnt. Sobald der Befehl empfangen wird, wird die Feder über ihren Mittelpunkt hinaus freigegeben und zieht sich schnell zusammen, um den beweglichen Kontaktpunkt in engen Kontakt zu bringen. Diese „Super-Center“-Aktion sorgt für eine schnelle und stabile Schließgeschwindigkeit, unabhängig von der Arbeitsgeschwindigkeit des Bedieners.

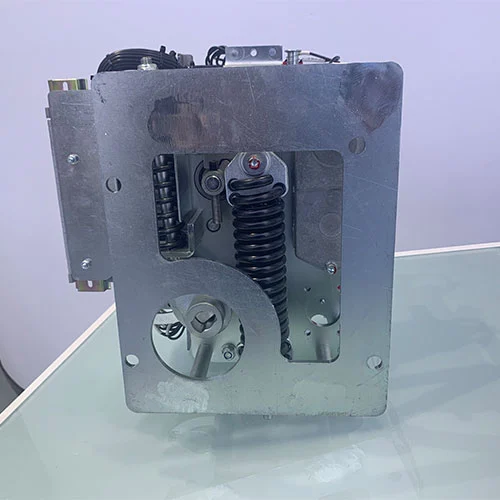

Öffnungsmechanismus:Umgekehrt wird der Öffnungs- (oder Auslöse-)Vorgang durch eine Druckfeder angetrieben. Wenn der Leistungsschalter geschlossen wird, komprimiert und entspannt er gleichzeitig die Feder und speichert so die Energie, die zum späteren Unterbrechen des Stromkreises erforderlich ist. Beim Senden des Auslösesignals wird die Feder freigegeben, wodurch sich die Kontakte mit hoher Geschwindigkeit trennen und der Lichtbogen dadurch sicher gelöscht wird.

Dieses Design unterstützt von Natur aus Wiedereinschaltfunktionen – ein entscheidendes Merkmal für das Management vorübergehender Fehler – und verfügt über eine bemerkenswerte mechanische Lebensdauer, die oft mehr als 10.000 Betätigungen beträgt, was seine Zuverlässigkeit unterstreicht.

Was ist ein Isolationsmechanismus?

Während der Leistungsschalter den Strom unterbricht, sorgt der Trennmechanismus (oder Trennschalter) für eine sichtbare und überprüfbare Lücke im Stromkreis, um die Sicherheit bei Wartungsarbeiten zu gewährleisten. In der RMU-Schaltanlage arbeitet der Trennmechanismus mit dem Leistungsschaltermechanismus zusammen. Diese beiden Betriebsmechanismen sind mechanisch miteinander verriegelt, um unsichere Betriebsabläufe zu verhindern. Im Allgemeinen stellt das Verriegelungssystem sicher, dass der Trenner unter Last nicht geöffnet werden kann oder dass der Leistungsschalter nicht geschlossen werden kann, wenn sich der Trenner nicht in der richtigen Position befindet. In Kombination gewährleistet diese Baugruppe Betriebssicherheit, indem sie den Stromkreis physisch von der Quelle trennt, um das nachgeschaltete Personal zu schützen.

Was sind die Merkmale unserer Produkte?

Ein bemerkenswertes Merkmal dieses Betätigungsmechanismus ist sein Design mit geteilten Tasten. In vielen industriellen Umgebungen sind Staub und unbeabsichtigter Betrieb ein Hauptproblem. Um dies zu mildern, ist die Steuerschnittstelle getrennt:

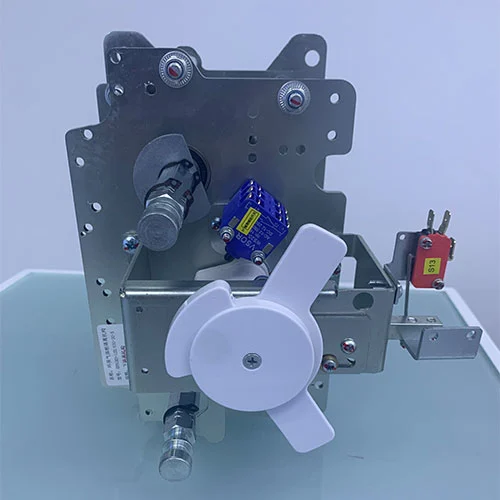

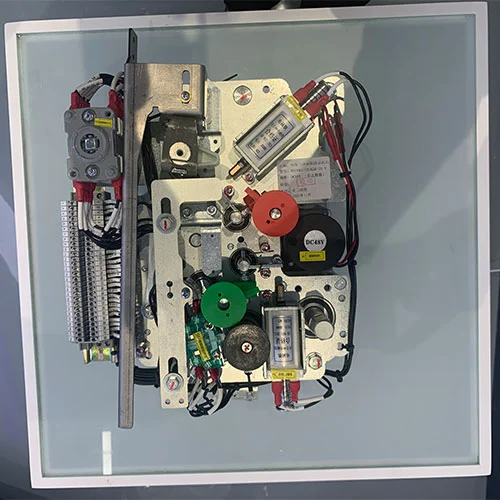

Die eigentlichen mechanischen Drucktasten befinden sich am Gehäuse der Mechanik.

Der Erweiterungs-Bedienknopf ist auf der Außenplatte des RMU-Gehäuses installiert und mit einer staub- und fehlbedienungssicheren Abdeckung ausgestattet. In diesem Fall können die Bediener von außen mit dem Gerät interagieren, ohne empfindliche interne Komponenten Schadstoffen auszusetzen, während die Schutzabdeckung versehentlichen Kontakt verhindert und den Gerätebetrieb auslöst.

Bedienungsanleitung

Der 22-KV-Mittelspannungs-Leistungsschalter-Isolationsmechanismus unterstützt den manuellen und elektrischen Betrieb und ist daher flexibel für Installation, Prüfung und normale Wartung.

A. Laden (Energiespeicherung)

Manuelles Laden:Stecken Sie den entsprechenden Bediengriff in die Ladebuchse unten rechts am Mechanismus. Wenn der Bediener den Griff im Uhrzeigersinn dreht, bis ein hörbares „Klicken“ zu hören ist. Dies zeigt an, dass die Schließfeder vollständig gespannt ist, und die mechanische Anzeige bestätigt den Status der gespeicherten Energie.

Elektrisches Laden:Wenn das Gerät mit Hilfsstrom versorgt wird, wird der interne Motor automatisch aktiviert. Es treibt den Mechanismus zum Laden der Feder an. Sobald der Ladevorgang abgeschlossen ist, unterbricht ein Mikroschalter die Motorversorgung und hält die Energie für einen Schließbefehl bereit. Es ist wichtig, die Sekundärverkabelung auf Korrektheit zu überprüfen, bevor man sich auf den elektrischen Betrieb verlässt.

B. Schließvorgang

Manuelles Schließen:Der Bediener drückt den grünen Knopf. Dadurch wird die gespannte Einschaltfeder sofort freigegeben und der Leistungsschalter zum Schließen des Hauptstromkreises angetrieben.

Elektrisches Schließen:wenn die Schließmagnetspule magnetisch ist. Der Magnetstößel bewegt sich und gibt die Federverriegelung mechanisch frei. Wenn die gespeicherte Energie freigesetzt wird, schließen Sie den Leistungsschalter. Nach dem Schließen komprimiert der Mechanismus die Öffnungsfeder automatisch wieder (speichert Energie für die nächste Auslösung) und aktiviert die Verriegelungen, um einen zweiten Schließbefehl zu verhindern, während der Leistungsschalter bereits geschlossen ist.

C. Eröffnungsvorgang

Manuelles Öffnen:Drücken Sie den roten Knopf. Dadurch wird die zuvor komprimierte Öffnungsfeder freigegeben, wodurch der Leistungsschalter auslöst und den Stromfluss unterbricht.

Elektrische Öffnung:Bestromen Sie die Spule des Arbeitsstromauslösers (Öffner). Die Magnetkraft löst die Öffnungsfederverriegelung, wodurch sich die Feder ausdehnt und die Kontakte sofort auseinanderdrückt.

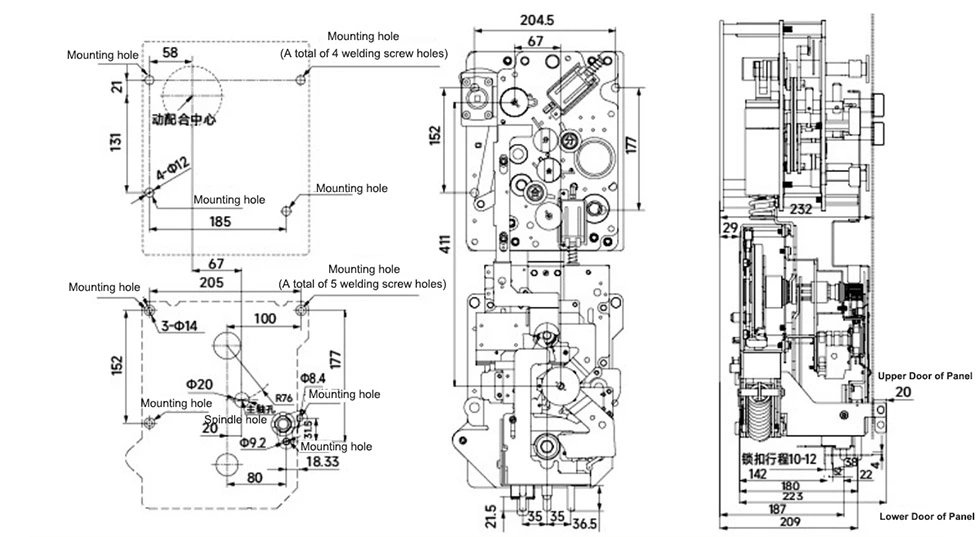

Aussehen und Abmessungen
