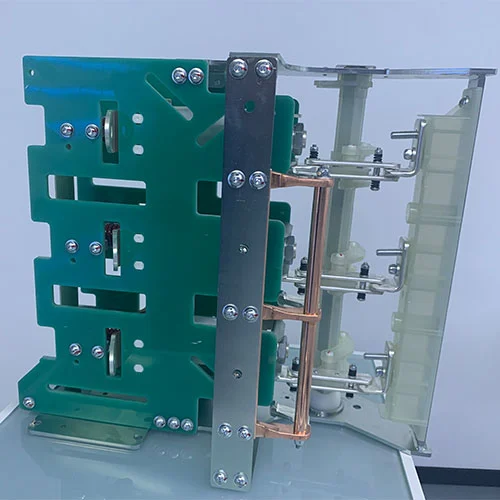

11-KV-Ringhaupteinheit-Vakuum-Leistungsschalter-Trennschalter

Eine Ringleitungseinheit ist ein kompaktes elektrisches Gerät mit Merkmalen wie kompakter Größe, flexiblen Funktionen und zuverlässigem Betrieb. Eine umweltfreundliche Schaltanlage ist eine Schaltanlage, die als Isolationsmedium trockene Luft oder Stickstoff verwendet. Sein Hauptvorteil besteht darin, dass es sich um freies SF6-Gas handelt, was dem Umweltschutz zuträglicher ist. Der von der Cotenele Company hergestellte 11-KV-Vakuum-Leistungsschalter-Trennschalter der KDV-12D/630-20-S-Serie mit Ringhaupteinheit, der Trennschalter integriert, ist die Kernkomponente dieser beiden Arten von Mittelspannungsschaltanlagen. Die Kurzzeitstromfestigkeit dieses Geräts im Hauptstromkreis des Vakuum-Leistungsschalters beträgt 20 kA (4 s) und 25 kA (3 s), die mechanische Lebensdauer des Leistungsschalters beträgt das 10.000-fache und die mechanische Lebensdauer des Trennschalters beträgt 3000-fach. Der Kurzzeitstrom des Erdungsschalters beträgt 20 kA (4 s) und die mechanische Lebensdauer beträgt das 3000-fache.

Modell und Bedeutung

Produktmerkmale von Vakuum-Leistungsschaltern

Die Vakuum-Leistungsschalter sind die Kernkomponenten von Mittelspannungs-RMUs und umweltfreundlichen Schaltanlagen. Sie werden in modernen Stromverteilungsnetzen aufgrund ihrer hervorragenden Leistung und Umweltvorteile bevorzugt:

Überlegene Lichtbogenlöschung:Die Kerntechnologie des VCB basiert hauptsächlich auf seinem Vakuumunterbrecher. Wenn sich die Kontaktfläche trennt, erlischt der erzeugte Lichtbogen fast augenblicklich, während die ionisierten Metallpartikel in einer Vakuumumgebung abkühlen und erneut kondensieren. Dieser Vorgang ist äußerst schnell und effizient, was zu einem minimalen Verschleiß der Kontaktfläche führt.

Nahezu wartungsfrei:Im Gegensatz zu Leistungsschaltern, die Öl oder Gas als Isoliermedium verwenden, verfügen VCBs über kein Lichtbogenlöschmedium. Dies reduziert Wartungsarbeiten, Arbeitskosten und Betriebsunterbrechungen erheblich und macht es zu einer äußerst kostengünstigen Lösung.

Umweltfreundlicher Betrieb:VCBs arbeiten ohne die Verwendung von Schwefelhexafluorid (SF₆) als Isoliermedium. Dies ist sehr umweltfreundlich und steht im Einklang mit dem globalen Nachhaltigkeitskonzept.

Kompakt und klein:Die Konstruktion des Vakuum-Leistungsschalters ist einfach und kompakt und benötigt weniger Platz, was die Installation in Umgebungen mit begrenztem Platzangebot wie Umspannwerken, Industrieanlagen und Gewerbegebäuden vereinfacht.

Hohe mechanische und elektrische Belastbarkeit:VCBs sind außergewöhnlich langlebig und können häufigen Schaltvorgängen standhalten, ohne sich zu verschlechtern, was eine langfristige Zuverlässigkeit für anspruchsvolle Anwendungen gewährleistet.

Produktmerkmale von Lasttrennschaltern

Ein Trennschalter zeichnet sich durch Vielseitigkeit und Sicherheit aus und ist für verschiedene Anwendungen erhältlich:

Lasttrennfähigkeit:Die Hauptfunktion des Trennschalters besteht darin, Lastströme sicher ein- und auszuschalten und so eine zuverlässige Schaltungssteuerung zu ermöglichen.

Sichtbare Isolation:Eine Hauptfunktion des Trennschalters besteht darin, die Sicherheit des Wartungspersonals zu gewährleisten, indem eine sichtbare Lücke im Stromkreis geschaffen wird.

Robuste Kurzschlussfestigkeit:Sie verfügen über eine hohe Robustheit auf Fehlerebene und können den thermischen und mechanischen Belastungen durch hohe Kurzschlussströme für eine begrenzte Zeit standhalten.

Doppelte Isolierungsoptionen:

Luftisolierte Lasttrennschalter:Diese Option ist kostengünstig. Diese Lösung eignet sich für Anwendungen wie Kabelaufteilung, Transformatorschaltung und Motorschaltungen. Sie können für einen verbesserten Transformatorschutz mit Sicherungen integriert werden und werden in metallgekapselten Schaltanlagen und Bergbauanwendungen eingesetzt.

Gasisolierte Lasttrennschalter:Diese Art von Trennverbinder nutzt SF6- oder SF6-freie Technologie mit abgedichtetem Druck. Er bietet eine hohe Leistung und eine lange Lebensdauer bei äußerst kompakter Stellfläche und eignet sich für Installationen auf engstem Raum.

Welche Vorteile bietet diese Kombination?

Der 11-kV-Vakuum-Leistungsschalter für Ringleitungen ist eine Kernkomponente von Ringleitungen oder umweltfreundlichen Schaltanlagen und bietet viele Vorteile:

Kombinierte Funktionalität und Sicherheit

Durch diese Integration entsteht eine komplette Schalt- und Schutzeinheit. Im Allgemeinen übernimmt der VCB alle automatischen Fehlerunterbrechungen, während der in den Vakuum-Leistungsschalter integrierte Trennschalter einen sichtbaren, überprüfbaren Trennpunkt für eine sichere Wartung bietet und die strengsten Sicherheitsvorschriften erfüllt.

Platz- und Kosteneffizienz

Durch die Kombination dieser beiden Kernkomponenten zu einer unabhängigen Komponente wird die Gesamtgröße der Schaltanlage minimiert. Dadurch kann der Platzbedarf im Schaltschrank reduziert, die interne Verkabelung und die Sammelschienenverbindungen vereinfacht und die Installationskosten gesenkt werden.

Erhöhte Betriebssicherheit

Die Lösung aus der Kombination dieser beiden Komponenten verfügt über mechanische Verriegelungen, die unsichere Vorgänge verhindern. Die Verriegelung kann beispielsweise sicherstellen, dass der Trennschalter nicht geöffnet werden kann, wenn der VCB Strom führt. Dadurch wird die Sicherheit sowohl der Geräte als auch der Bediener gewährleistet.

Vereinfachte Wartung

Wenn sowohl der Vakuum-Leistungsschalter als auch die Trennschalter zu einer Gesamtkomponente integriert sind, sie nah beieinander liegen und mechanisch verbunden sind, wird der Wartungsvorgang einfacher. Der Wartungsarbeiter kann den Stromkreis mithilfe des Trennschalters sicher trennen und bestätigen, dass der VCB auch geöffnet ist, um das Stromversorgungssystem stromlos zu machen.

Verbesserte Systemlebensdauer

Die Kombination aus Vakuum-Leistungsschalter und Trennschalter optimiert den gesamten Schutz- und Schaltprozess, reduziert unnötigen Betrieb an jeder einzelnen Komponente und trägt zur langfristigen Zuverlässigkeit und Haltbarkeit der RMU und des gesamten Stromverteilungssystems bei.

Technische Parameter

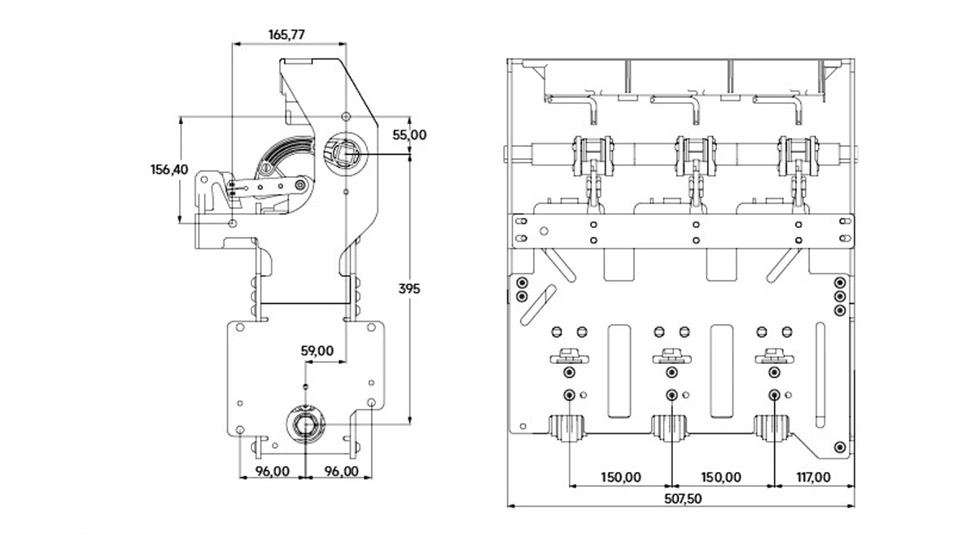

Aussehen und Abmessungen

FAQ

F1: Bieten Sie den OEM/ODM-Service an?

A: Ja, wir bieten OEM/ODM-Service auf der Grundlage Ihrer Anforderungen an. Wir können auch die technischen Zeichnungen entwerfen. Das Typenschild oder die Marke können Ihre von Ihnen bereitgestellten Unternehmensinformationen ausfüllen. Sie können sich auch als unser Vertreter für Ihren Bezirk oder Ihr Land bewerben.

F2: Stellen Sie Muster zur Verfügung? Ist die Probe kostenlos?

A: Ja, wir können einige kostenlose Muster von Komponenten der Schaltanlagen bereitstellen, können jedoch nicht die komplette Ausrüstung wie RMUs oder Schaltanlagen bereitstellen. Die Versandkosten müssen von Ihnen getragen werden.

F3: Wo befindet sich Ihre Fabrik?

A: Unsere Fabrik befindet sich in der Stadt Wenzhou, Provinz Zhejiang, China. Die genaue Adresse lautet Gebäude 6, Nr. 555 Liule Road, Stadt Liushi, Stadt Yueqing, Stadt Wenzhou, Provinz Zhejiang. Dieser Standort ist nur 20 km vom Flughafen Wenzhou Longwan entfernt. Wenn Sie nach Whenzhou kommen, teilen Sie uns dies bitte mit. Wir holen Sie am Flughafen Longwan ab.

F4: Kann ich Ihr Unternehmen zur Inspektion besuchen?

A: Selbstverständlich freuen wir uns über Ihren Besuch.

F5: Was ist die höchste Nennspannung und der höchste Nennstrom für Ihr Produkt?

A: Unser Produkt hat eine maximale Nennspannung von 40,5 kV und einen maximalen Nennstrom von 3150 A.

F6: Was ist ein 11-kV-Ringhaupteinheit-Vakuum-Leistungsschalter-Trennschalter?

A: Es ist eine Kernkomponente einer Mittelspannungs-Ringleitungseinheit (RMU), die einen Vakuum-Leistungsschalter (VCB) und einen Trennschalter integriert. Es wird in Stromverteilungssystemen verwendet, um Schaltersteuerung, Fehlerschutz und sichere Isolationsvorgänge zu erreichen, und eignet sich für industrielle, städtische Stromverteilungs-, Windkraft- und Photovoltaik-Szenarien.

Qualitätsgarantie und Kundendienst

1.Wir bieten technische Videoberatung per Fernzugriff und kostenlose Schulungen. Innerhalb eines Jahres nach dem Produktbetrieb wird eine kostenlose Wartung angeboten; Bezahlte Wartung ist nach einem Jahr verfügbar.

2.2. Wir reagieren schnell auf Kundenbedürfnisse und antworten innerhalb einer Stunde per Telefon oder E-Mail.

3.Wir bieten langfristige Beratungsleistungen an, um technische Probleme unserer Kunden jederzeit zu lösen.

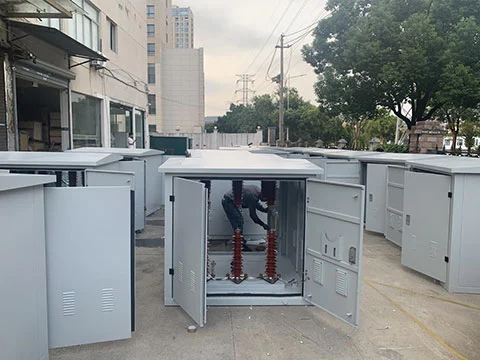

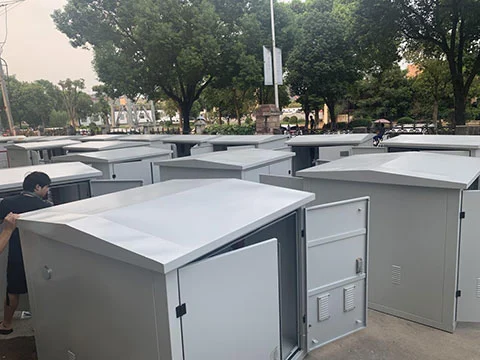

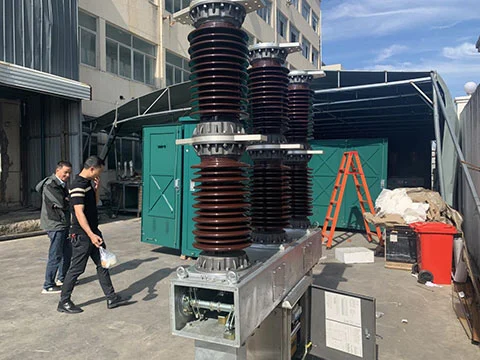

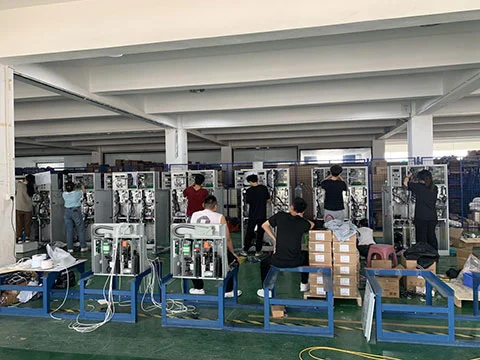

Produktionswerkstatt

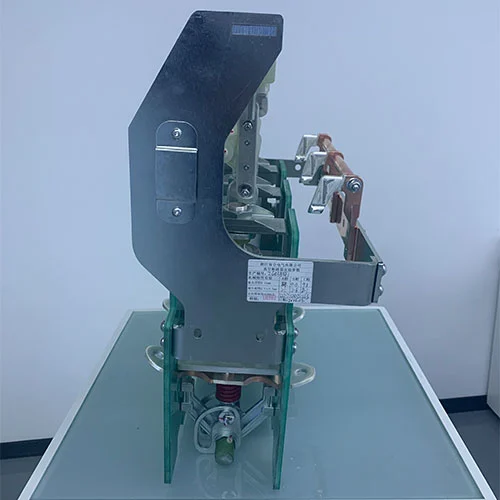

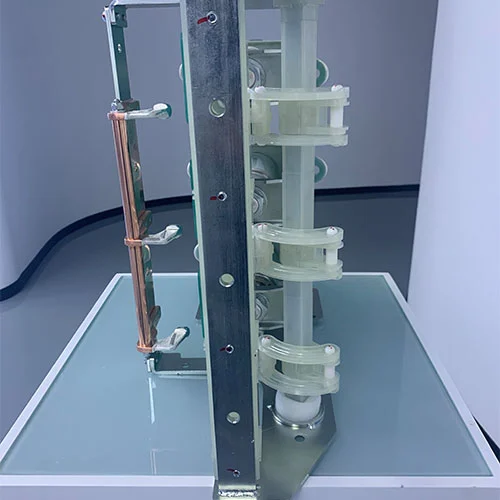

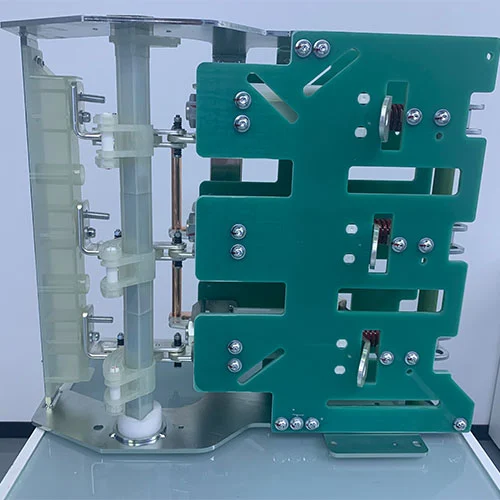

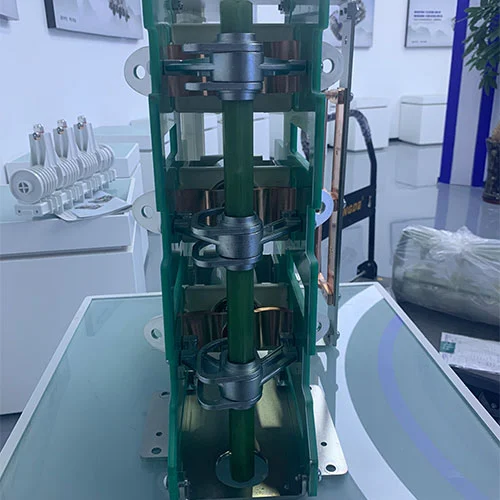

Produktshow
