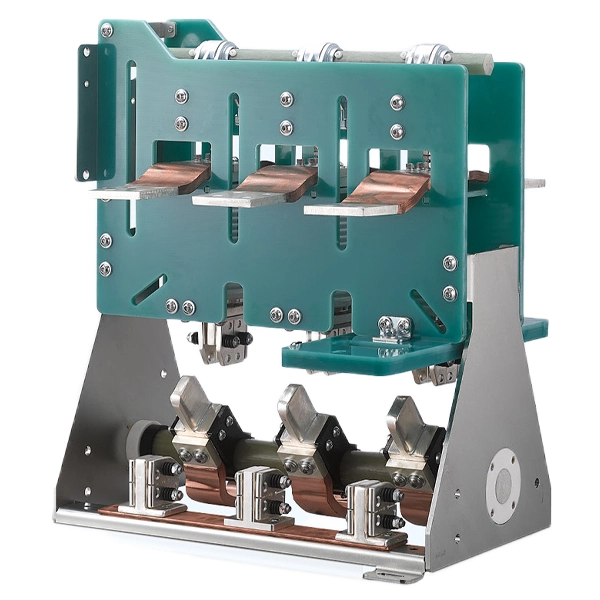

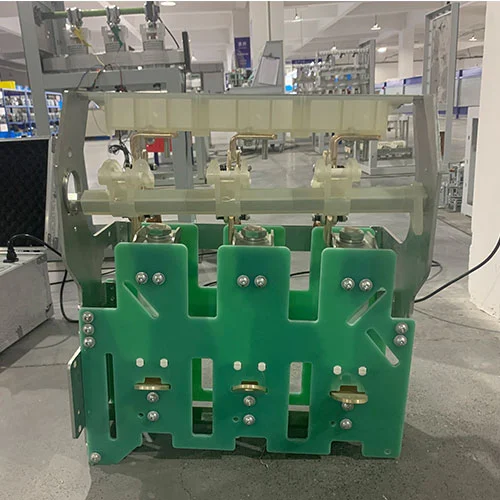

11-KV-Ring-Haupteinheit-Leistungsschalter-Trennschalter

Da die 11-kV-Mittelspannungs-Vakuum-Leistungsschalter der Serie KDV-12D/1250-25 von Cotenele mit integrierten Trennschaltern die Kernkomponenten von RMUs und umweltfreundlichen Schaltanlagen sind, sind sie für die Gewährleistung der elektrischen Zuverlässigkeit in modernen Energiesystemen von größter Bedeutung.

Der VCB ist die primäre Schutzeinrichtung, die Fehler in den Stromversorgungsanlagen unterbrechen kann, um weit verbreitete Ausfälle zu verhindern. Der Trennschalter bietet jedoch eine sichtbare und sichere Möglichkeit, einen Abschnitt des Stromkreises für Wartungszwecke zu isolieren.

Die Kombination dieser beiden Komponenten kann die Sicherheit erhöhen, Platz sparen und die Leistung von Mittelspannungs-Stromverteilungsnetzen wie Industrieanlagen, Umspannwerken und Systemen für erneuerbare Energien optimieren.

Modell

Wie funktionieren Vakuum-Leistungsschalter?

Ein 11-kV-Leistungsschalter-Trennschalter für Ringhaupteinheiten ist ein Schaltgerät, das Vakuum als Lichtbogenlöschmedium verwendet, um den Strom zu unterbrechen.

Grundprinzip

Im Inneren einer versiegelten Vakuum-Schaltkammer sind feste und bewegliche Kontakte untergebracht. Unter normalen Bedingungen bleiben diese Kontakte geschlossen, sodass Strom fließen kann.

Fehlerunterbrechung

Wenn ein Fehler (z. B. ein Kurzschluss) auftritt, zieht der Betätigungsmechanismus die Kontakte auseinander. Wenn die Kontakte durch ionisierte Metalldämpfe getrennt werden, entsteht ein elektrischer Lichtbogen

Lichtbogenlöschung

Im Vakuum gibt es keine Gase, die den Lichtbogen aufrechterhalten könnten. Die Metalldämpfe, das Plasma und der Lichtbogen diffundieren schnell und kondensieren wieder auf den Kontaktflächen. Da die Spannungsfestigkeit nahezu augenblicklich wiederhergestellt wird, erlischt der Lichtbogen innerhalb des ersten Stromnullpunkts und der Fehler wird sicher isoliert.

VCB vs. Lasttrennschalter

Obwohl VCBs und Lasttrennschalter oft in Kombination verwendet werden, erfüllen sie unterschiedliche Zwecke in einem Stromverteilungsnetz.

Welche Vorteile bietet dieser Betätigungsmechanismus?

Der Einsatz eines 11-kV-Ringhauptgeräte-Trennschalters in einer Mittelspannungsschaltanlage oder Mittelspannungs-Ringhauptgerät kann erhebliche Vorteile bringen:

Erhöhte Wartungssicherheit

Der Lasttrennschalter sorgt für eine sichtbare Trennstrecke. Sie können den Trennschalter öffnen, bevor der technische Bediener an einem Stromkreis arbeitet, um die Stromversorgung der stromabwärtigen Seite des VCB zu unterbrechen, was die Sicherheit gewährleistet.

Platz- und Kosteneffizienz

In modernen Mittelspannungs-Schaltanlagen ist es üblich, den Trennschalter in den Vakuum-Leistungsschalter zu integrieren, wodurch der Platzbedarf im Vergleich zur Installation zweier separater, eigenständiger Geräte reduziert werden kann. Dies ist von entscheidender Bedeutung für platzbeschränkte Gewerbegebäude und kompakte Umspannwerke (CSS).

Überlegene Schutzkoordination

Der VCB übernimmt die automatische Unterbrechung gefährlicher Fehlerströme, während der Lasttrennschalter das manuelle Schalten von Lasten verwaltet. Diese Konstruktion kann die Lebensdauer des Vakuum-Leistungsschalters verlängern, da der VCB nicht durch häufiges Lastschalten abgenutzt wird.

Vielseitigkeit im Netzwerkdesign

Diese Kombinationslösungen für den Vakuum-Leistungsschalter und -Trennschalter können ein robustes und flexibles Stromverteilungsnetz schaffen, z. B. kann ein luftisolierter Lasttrennschalter mit Sicherungen für den Transformatorschutz kombiniert werden, während der VCB den Haupteingangsschutz übernimmt.

Technische Parameter

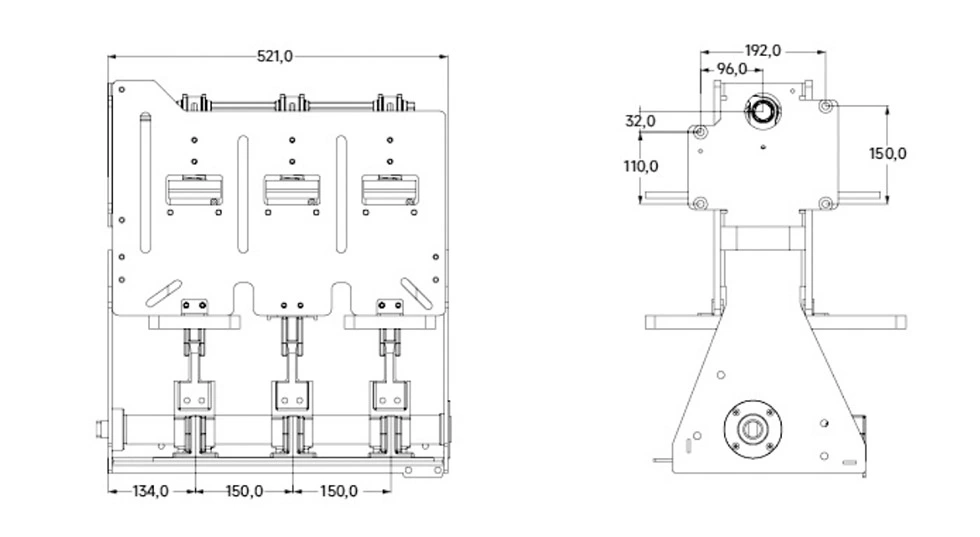

Aussehen und Dimension

FAQ

F1: Wie kaufe ich Ihre Produkte?

A: Sie können unseren Website-Service kontaktieren oder eine E-Mail an uns senden und uns die technischen Parameter Ihres Projekts mitteilen oder uns die technischen Dokumente senden. Wir senden Ihnen den guten Preis basierend auf Ihren Projektinformationen. Wenn Sie den Preis akzeptiert haben, können wir den Vertrag unterzeichnen. Nachfolgend finden Sie die Kontaktinformationen:
Eric: Telefon/WhatsApp/Wechat:+86 18662318620
E-Mail:info@cotenele.com

F2: Was kostet ein 11-KV-Ring-Hauptgerät-Trennschalter?

A: Dies hängt von den spezifischen Anforderungen Ihres Projekts ab. Sie können jedoch sicher sein, dass wir Ihnen den besten Preis und Rabatt basierend auf der spezifischen Situation Ihrer Bestellung anbieten. Bitte kontaktieren Sie uns umgehend, wenn Sie das entsprechende Projekt haben.

F3: Sind Sie ein Hersteller oder eine Fabrik?

A: Wir sind ein Hersteller mit einer eigenen Fabrik auf einer Fläche von über 30.000 Quadratmetern. Contenele International Trading Co., Ltd. ist ein internationales Handelsunternehmen, das gegründet wurde, um den Import und Export von Waren zu erleichtern.

F4: In welche Länder und Regionen werden Ihre Produkte hauptsächlich exportiert?

A: Unsere Produkte werden in über 50 Ländern und Regionen weltweit gut verkauft, darunter Russland, Europa, Afrika und der Nahe Osten.

F5: Wie ist die Qualität Ihrer Produkte?

A: Bisher verfügt unser Werk über mehr als 10 Jahre Erfahrung in der Herstellung und Entwicklung von 12-kV-40,5-kV-Vakuum-Leistungsschaltern, Trennschaltern, Lastschaltern und Betätigungsmechanismen. Wir haben über Hunderttausende Kernkomponenten für die aufblasbaren Schränke und Umweltschutzschränke von State Grid sowie in- und ausländischen Kunden bereitgestellt. Die Fabrik hat die Zertifizierung des Qualitätsmanagementsystems ISO9001, die Zertifizierung des Umweltmanagementsystems ISO14001 und die Zertifizierung des Arbeitsschutzmanagementsystems ISO18001 bestanden.

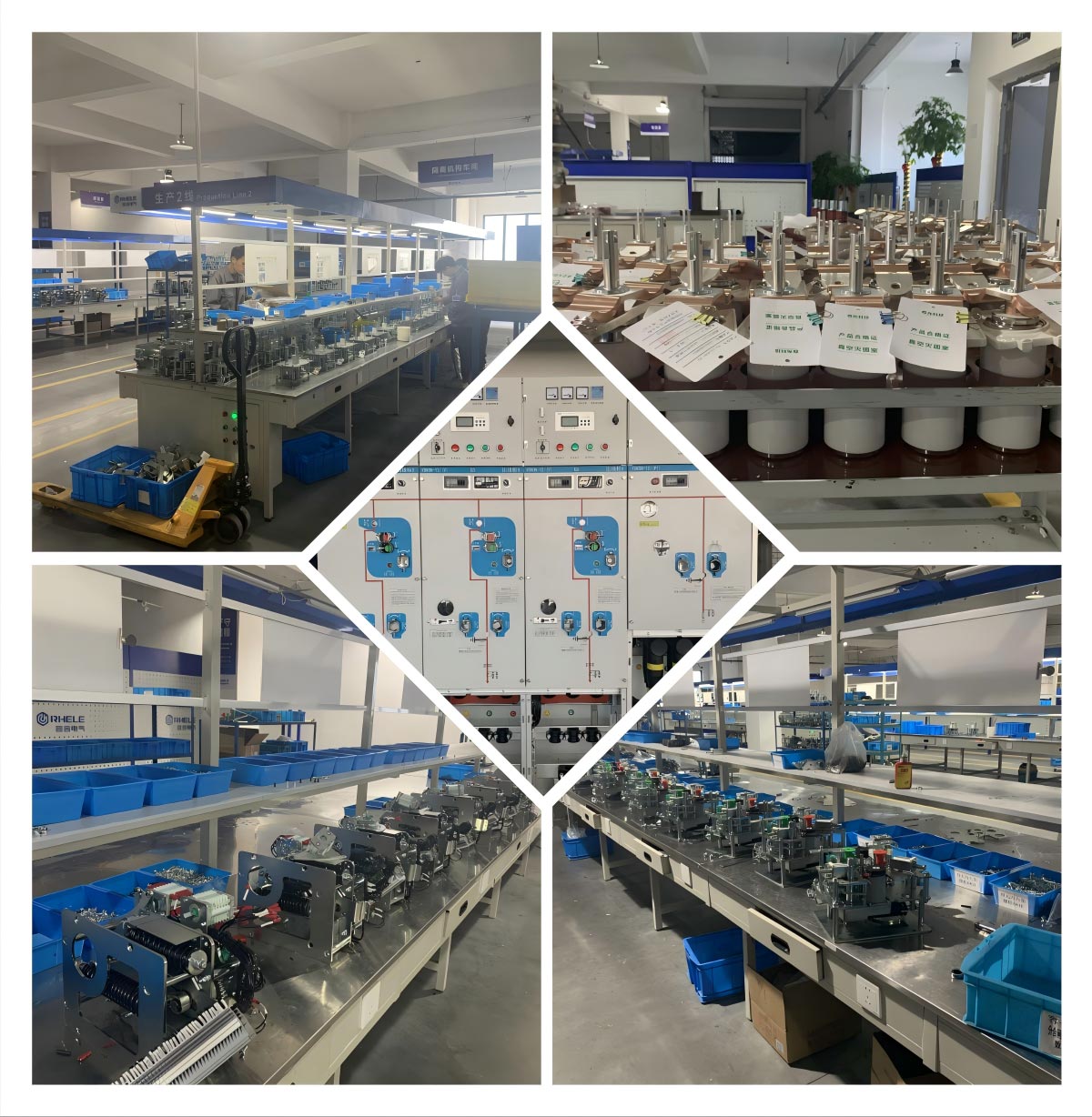

Produktshow
