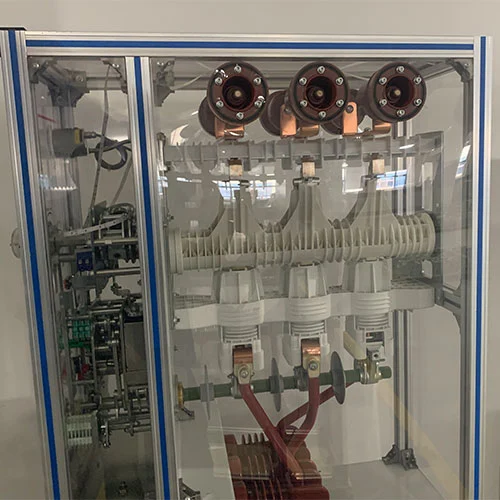

11-KV-MV-Vakuum-Leistungsschalter mit Trennschalter

Die Kurzzeitstromfestigkeit des Hauptstromkreises erfüllt die Anforderungen von 20 kA (4 s) und 25 kA (3 s), die mechanische Lebensdauer des Vakuum-Leistungsschalters beträgt mehr als das 10.000-fache und die mechanische Lebensdauer des Trennschalters beträgt mehr als das 3.000-fache. Die kurzfristige Stromfestigkeit des Erdungsschalters beträgt 20 kA (4 s) und die mechanische Lebensdauer beträgt das 3.000-fache.

Der 11-KV-MV-Vakuum-Leistungsschalter mit Trennschalter vom Typ KDSV-12D/630-20-S wird normalerweise in Mittelspannungs-Stromverteilungs- und Steuerungssystemen verwendet. Diese Kombination aus Vakuum-Leistungsschalter und Isolator nutzt die überlegene Lichtbogenlöschfähigkeit und die nahezu wartungsfreie Wartung von Vakuum-Schaltkammern mit der wichtigen Sicherheitsfunktion einer sichtbaren Isolationslücke, die der Trenner bietet.

Dieser Vakuum-Leistungsschalter wird häufig für die Inneninstallation in dreiphasigen Wechselstromverteilungssystemen mit 3 kV bis 40,5 kV und 50/60 Hz verwendet. Dieses elektrische Gerät ist in modernen Schaltanlagen sehr wichtig, da es Betriebssicherheit, Systemzuverlässigkeit und effizientes Energiemanagement in Anwendungen gewährleisten kann, die häufiges Schalten, hohe Lebensdauer und wartungsfreie, ölfreie Geräte erfordern.

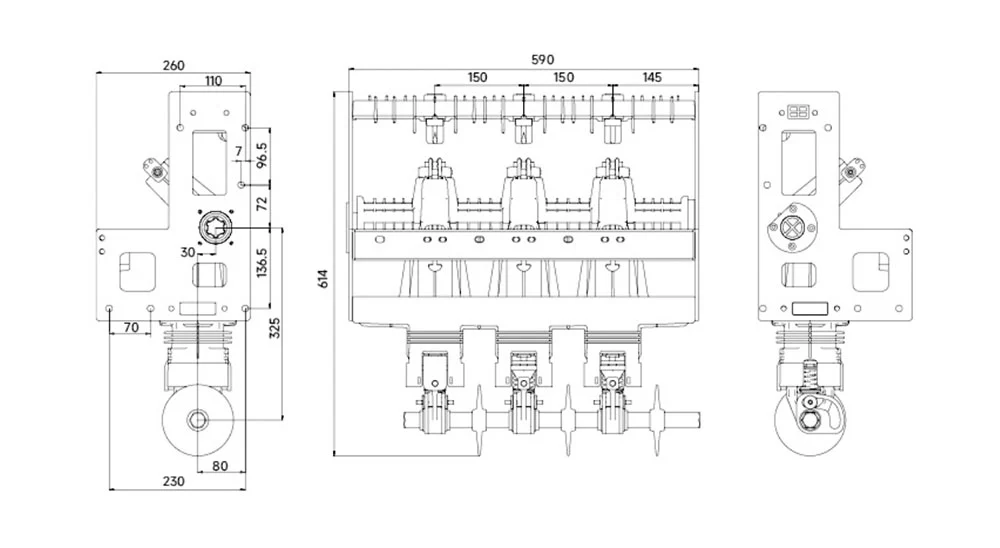

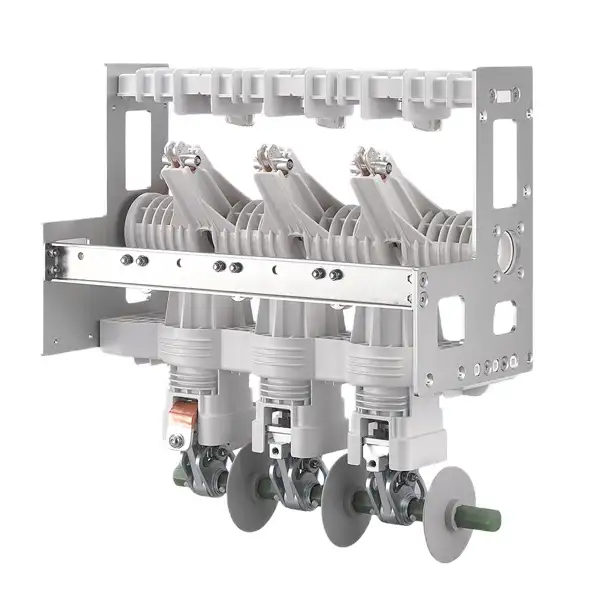

Aussehen und Dimension

Modell und Bedeutungen

Was ist ein Vakuum-Leistungsschalter?

Der 11-KV-MV-Vakuum-Leistungsschalter mit Trennschalter ist ein fortschrittliches elektrisches Schaltgerät, das den Strom durch Trennen seiner Kontakte in einer Vakuumkammer, auch Vakuum-Unterbrecher genannt, unterbricht. Das Vakuum dient sowohl als Lichtbogenlöschmedium als auch als Isoliermedium und gewährleistet einen sicheren, zuverlässigen und wartungsfreien Betrieb.

Das Design eines VCB basiert auf drei wesentlichen Subsystemen:

1.Vakuumunterbrecher

Isolierhülle:Keramik- oder Glasgehäuse, das im Inneren ein hohes Vakuum aufrechterhält.

Kontakte:Hergestellt aus speziellen Kupferlegierungen, die häufig ein longitudinales Magnetfeld erzeugen, um den Lichtbogen zu stabilisieren und auszubreiten und so die Leistung zu verbessern.

Abschirmsystem:Metallische Abschirmungen schützen die Isolierhülle vor Dampfablagerungen und sorgen für ein gleichmäßiges elektrisches Feld.

2. Betriebsmechanismus

Bietet Energie zum Öffnen und Schließen von Kontakten.

Häufige Typen:Federbetriebene Systeme (manuell oder motorisch) und elektromagnetische Magnetspulen ermöglichen schnelles und zuverlässiges Schalten.

3. Stützrahmen und Isolierung

Beherbergt den Unterbrecher und den Mechanismus sicher.

Inklusive Hauptrahmen, Isolierung und Anschlüssen für externe Anschlüsse.

Gewährleistet eine kompakte, stabile und mechanisch robuste Baugruppe.

Hauptvorteile

1. Kompaktes und leichtes Design für einfache Installation.

2. Hohe Haltbarkeit bei minimalem Wartungsaufwand.

3. Wiederholter Betrieb ohne Leistungseinbußen.

4. Geeignet für die Mittelspannungsverteilung, Industrieanlagen und umweltsensible Standorte.

Technische Parameter

Anwendungsbereich

Das sichere, zuverlässige und häufige Schalten ist in Stromverteilungssystemen sehr wichtig. Ein 11-KV-MV-Vakuum-Leistungsschalter mit Trennschalter ist die bevorzugte Option. Die Hauptanwendung des Cacuum-Leistungsschalters ist folgende:

Industriegerät: Der Vakuum-Leistungsschalter kann wichtige elektrische Geräte wie Transformatoren, Kondensatorbänke und große Motoren steuern und schützen.

Energieerzeugung und Umspannwerke: Wird zum Schutz von Einspeisungen und innerhalb von Hilfsstromsystemen verwendet.

Kommerzielle Stromverteilung: Installiert in platzsparenden Schaltanlagen, z. B. in metallverkleideten (einschließlich ausfahrbaren) oder festen Schalttafeln. Ein sehr wichtiger Vorteil des Vakuum-Leistungsschalters besteht darin, dass kein Öl vorhanden ist. Dadurch eignet sich der Vakuum-Leistungsschalter sehr gut für umweltsensible Standorte, Bereiche mit hohem Brandrisiko und alle Situationen, in denen eine geringere Wartung erforderlich ist.

Leistungsschalter vs. Trennschalter

Wenn sie in einer einzigen Baugruppe montiert werden, hat der Vakuum-Leistungsschalter grundsätzlich unterschiedliche und ergänzende Funktionen mit dem Isolator:

Vakuum-Leistungsschalter:

Hauptfunktion:Unter normalen Bedingungen Lastströme erzeugen, führen und unterbrechen und Fehlerströme unter anormalen Bedingungen unterbrechen. Es ist als Last- und Fehlerunterbrechergerät konzipiert.

Betrieb:Kann unter Last betrieben werden. Die Vakuumschaltröhre des VCB dient der sicheren Löschung des energiereichen Lichtbogens, der bei der Stromunterbrechung entsteht.

Sicherheit:Der Vakuum-Leistungsschalter bietet Schutz für nachgeschaltete Geräte, indem er Fehler in Koordination mit Schutzrelais löscht.

Trenner:

Hauptfunktion:Bereitstellung eines sichtbaren, physischen Luftspalts im stromlosen Stromkreis zur Isolierung und Sicherheit, wenn das Gerät gewartet werden muss. Es handelt sich ausschließlich um ein Off-Load-Gerät.

Betrieb:Darf nur betrieben werden, wenn der Stromkreis stromlos ist (d. h. nachdem der vorgeschaltete Leistungsschalter geöffnet hat). Es verfügt über keine ausgelegte Lichtbogenlöschfähigkeit und kann Last- oder Fehlerströme nicht sicher unterbrechen.

Sicherheit:Der Isolator sorgt für einen sicheren Isolationspunkt, so dass der Bediener am nachgeschalteten Abschnitt arbeiten kann, ohne dass nachweislich Spannung anliegt.

Vakuum-Leistungsschalter sind Schutz- und Steuergeräte zur Stromunterbrechung, Trennschalter passive Sicherheitseinrichtungen zur Herstellung einer sichtbaren Trennung. Unser 11-kV-MV-Vakuum-Leistungsschalter mit Trennschalter ermöglicht eine sichere Abschaltsequenz:Der Vakuum-Leistungsschalter trennt den Stromkreis, gefolgt vom Trennschalter, und bildet so einen leicht zu wartenden Trennpunkt, der normalerweise durch ein Beobachtungsfenster oder eine mechanische Anzeige sichtbar ist. Diese Kombination aus Vakuum-Leistungsschalter und Trennschalter ist eine entscheidende und zuverlässige Komponente in Mittelspannungsschaltanlagen.

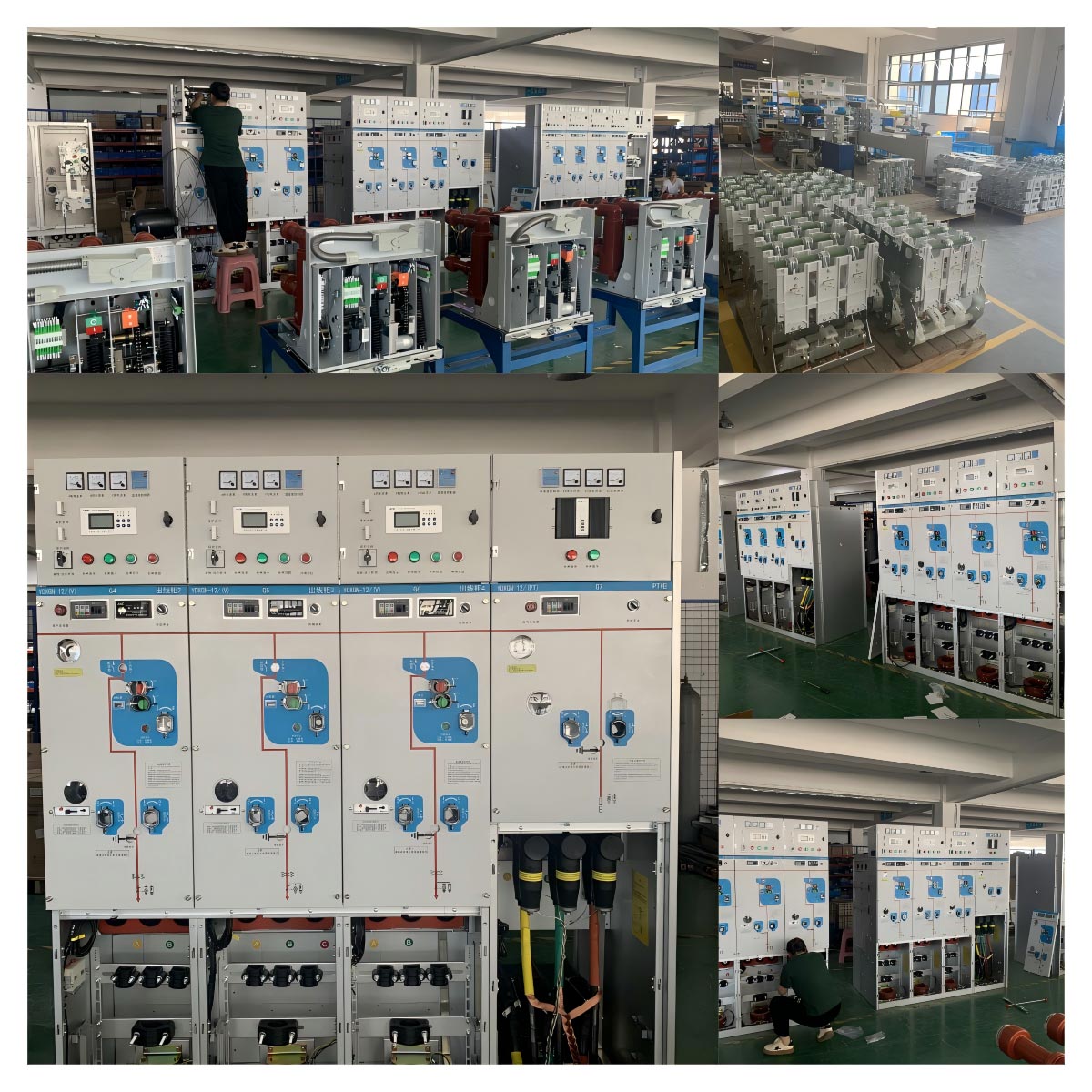

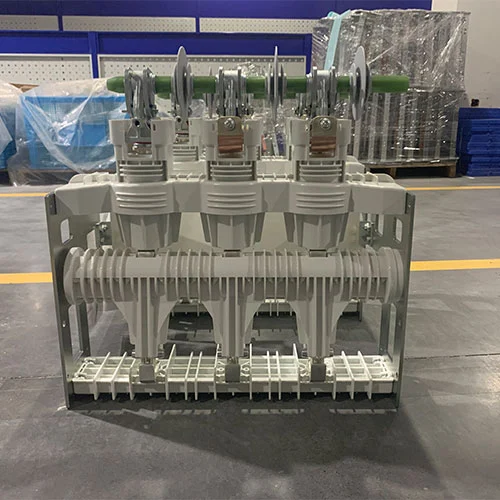

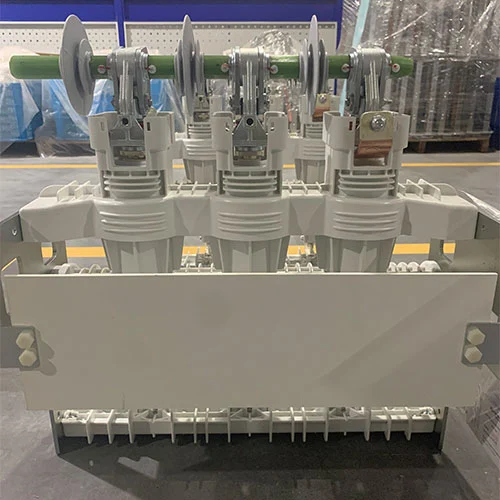

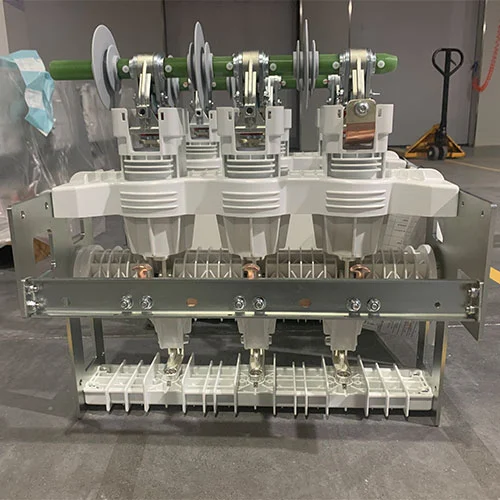

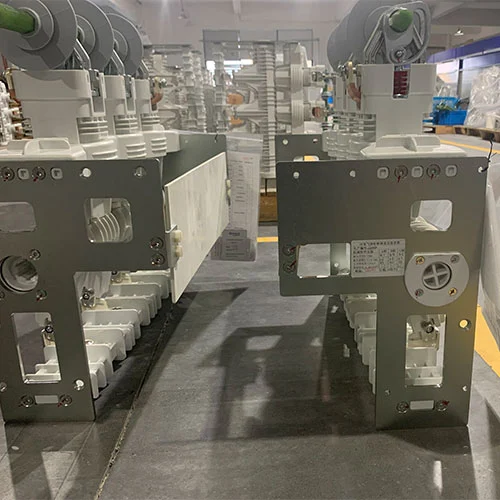

Produktshow
