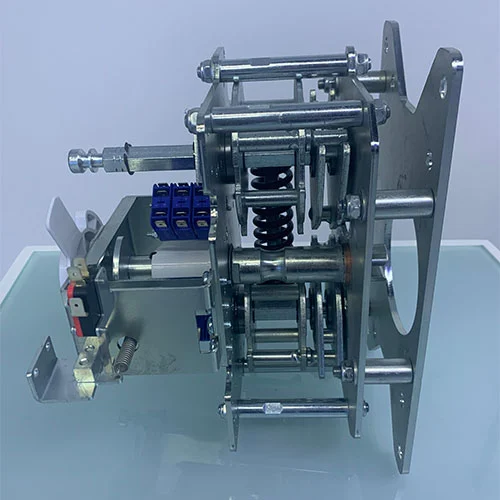

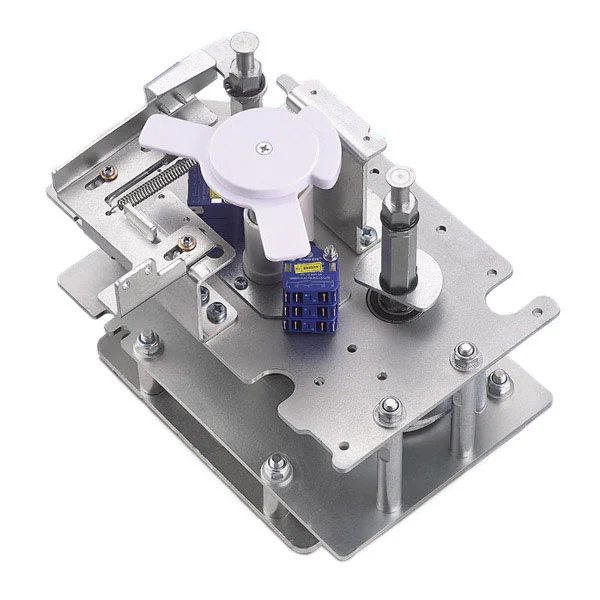

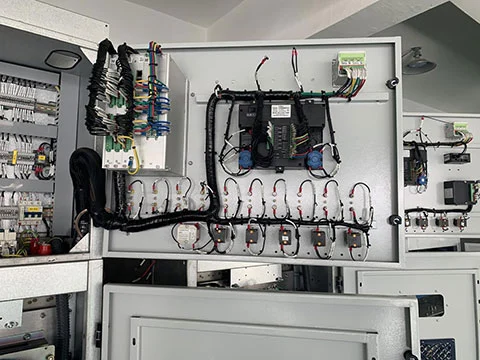

11-KV-Isoliermechanismus für Mittelspannungs-Innenpaneele

Der 11-KV-Trennmechanismus für Mittelspannungs-Innenschalttafeln ist ein isolierter Betätigungsmechanismus, der zum Öffnen und Schließen von Trennschaltern und Erdungsschaltern in umweltfreundlichen gasisolierten Schaltanlagen (GIS) verwendet wird. Dieser Betätigungsmechanismus des Lasttrennschalters verwendet ein Federenergiespeichersystem, um den Trennschalter anzutreiben, und der Druckfeder-Übertotpunkt-Energiespeichermechanismus steuert den Betrieb des Erdungsschalters. Dieser Lasttrennschalter-Betätigungsmechanismus verfügt über drei verschiedene Arbeitspositionen: Geschlossen (EIN), Offen (AUS) und Geerdet (ERDE). Der Antriebsmechanismus verfügt über eine mechanische Verriegelungsfunktion mit fünf Verhinderungen, um die Betriebssicherheit und die Einhaltung der Reihenfolge zu gewährleisten.

Modell und Bedeutung

Technische Spezifikationen

Wie bedient man dieses Produkt richtig?

Alle Vorgänge des KDSGM-12D/630-20 11KV-Isoliermechanismus für Mittelspannungs-Innenschalttafeln werden mit einem speziellen Sechskantgriff durchgeführt, der in die entsprechende Antriebswelle eingesetzt wird.

1. Schließen des Trennschalters

Stellen Sie sicher, dass der Erdungsschalter der Schalttafel auf AUS steht.

Stecken Sie den Griff in den Sechskantschaft auf der rechten Seite des Mechanismus.

Um etwa 90° gegen den Uhrzeigersinn drehen, um den Trennschalter zu schließen.

Wenn der Trennschalter GESCHLOSSEN ist, wird der Anschluss des Erdungsschalters durch eine Anzeigeplatte blockiert, wodurch ein unsicherer Betrieb verhindert wird.

2. Öffnen des Trennschalters (AUS)

Stecken Sie den Griff in den Sechskantschaft auf der Oberseite des Mechanismus.

Um etwa 90° im Uhrzeigersinn drehen, um den Trennschalter zu öffnen.

Sobald der Schalter geöffnet ist, kann der Bediener entweder den Trennschalter wieder schließen oder den Erdungsschalter betätigen.

3. Betätigen des Erdungsschalters

Nur zulässig, wenn der Trennschalter vollständig geöffnet ist.

Stecken Sie den Griff in den Sechskantschaft auf der linken Seite des Mechanismus.

Drehen Sie ihn um 90° im Uhrzeigersinn, um den Erdungskreis zu schließen, oder um 90° gegen den Uhrzeigersinn, um ihn zu öffnen.

Wenn der Erdungsschalter GESCHLOSSEN ist, ist der Trennschalteranschluss blockiert, wodurch die Integrität der Verriegelung gewahrt bleibt und ein sicherer Betrieb gewährleistet ist.

Wichtige Sicherheitsfunktionen

Fünf-Präventions-Verriegelung: Verhindert die versehentliche Erdung eines stromführenden Stromkreises oder die Aktivierung eines geerdeten Stromkreises.

Visuelle Anzeigen: Zeigen dem Bediener deutlich die Schalterpositionen an.

Durchsetzung der sequentiellen Betätigung: Stellt sicher, dass der Trennschalter und der Erdungsschalter immer in der richtigen Reihenfolge betätigt werden.

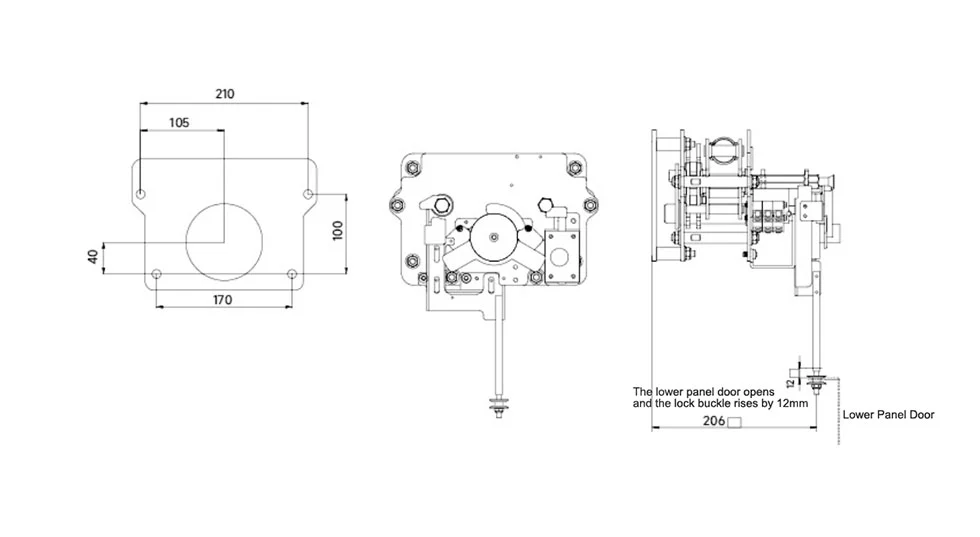

Aussehen und Dimension

Anwendungsbereich

Dieser 11-KV-Trennmechanismus für Mittelspannungs-Innenschalttafeln ist speziell als passende Komponente für Dreistellungs-Trenn- und Erdungsschalter (EIN-AUS-ERDE) konzipiert, die in umweltfreundlichen gasisolierten Ringleitungen (RMUs) und Schalttafeln der Mittelspannung installiert sind. Es eignet sich für Anwendungen, die strenge Sicherheitsverriegelungen und zuverlässiges federbetriebenes Schalten in Energieverteilungssystemen von Versorgungsunternehmen, Gewerbe und Industrie erfordern.

FAQ

F1: Wie ist die richtige Betriebssequenz zwischen Trennschalter und Erdungsschalter?

A: Bei den Sicherheitsverriegelungen muss eine strenge Reihenfolge eingehalten werden. Der Erdungsschalter kann erst betätigt (geschlossen oder geöffnet) werden, wenn der Trennschalter vollständig geöffnet ist. Der Trennschalter darf nur betätigt werden, wenn der Erdungsschalter vollständig geöffnet ist. Die Einhaltung dieser Reihenfolge verhindert das gefährliche Schließen des Erdungsschalters an einem unter Spannung stehenden Stromkreis.

F2: Wie funktioniert die „Fünf-Verhinderungs-Verriegelungsfunktion“ für diesen Betriebsmechanismus?

A: Die Verriegelungsfunktion beruht hauptsächlich auf einem mechanischen Design. Wenn sich der Trennschalter oder der Erdungsschalter in der Position GESCHLOSSEN befindet, blockiert die physische Sperrplatte die Betätigungswelle des gegenüberliegenden Schalters. Dieser Isoliermechanismus stellt sicher, dass wichtige Sicherheitsvorgänge verhindert werden, einschließlich der Erdung eines stromführenden Stromkreises, der Aktivierung eines geerdeten Stromkreises und des Zugriffs auf das Innere des Fachs, während Geräte unter Strom stehen.

F3: Welchen Standards entspricht dieser 11-kV-Isoliermechanismus für Mittelspannungs-Innenschalttafeln?

A: Die Mittelspannungs-Innenschalttafeln werden in Übereinstimmung mit der chinesischen nationalen Norm GB/T 1985-2023 „Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter“ und anderen relevanten technischen Spezifikationen für Schaltanlagenkomponenten hergestellt und vollständig getestet.

F4: Ist der Bediengriff universell für alle Operationen geeignet?

A: Ja, für alle Vorgänge wird ein einziger spezieller Sechskantgriff verwendet. Es kann jedoch immer nur in den jeweiligen Betätigungsschacht eingeführt werden, der nicht durch die Verriegelungsanzeigeplatte blockiert ist, wodurch der korrekte Vorgang sichergestellt wird.

F5: Wie kann der Bediener die aktuelle Position der Schalter visuell bestätigen?

A: Der Mechanismus verfügt über eine deutliche Positionsanzeige. Darüber hinaus bietet das Verriegelungssystem einen direkten visuellen Hinweis: Wenn ein Betriebsanschluss durch die Anzeigeplatte abgedeckt ist, befindet sich der entsprechende Schalter in der Position GESCHLOSSEN, und der alternative Schalter kann sicher betätigt werden (sofern sein Anschluss zugänglich ist).

Warum sollten Sie sich für Cotenele-Produkte entscheiden?

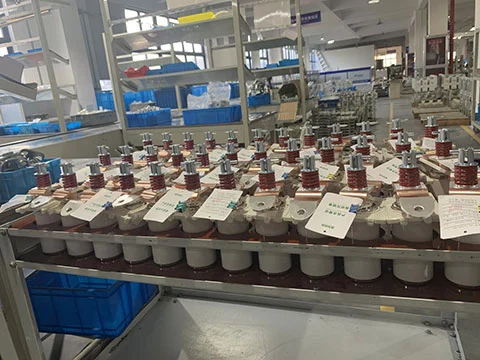

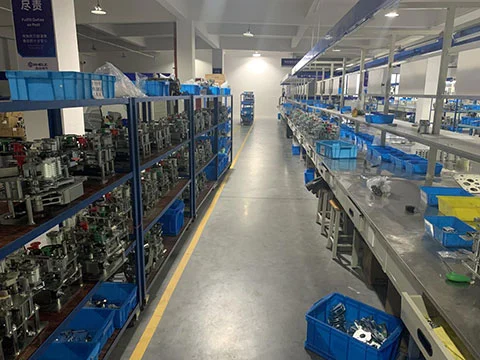

Eigene Fertigung:Besitzt über 30.000 Quadratmeter Fabrikfläche und ist nach ISO9001, ISO14001 und ISO45001 zertifiziert.

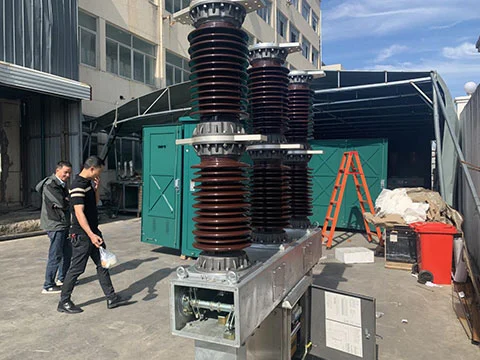

Zuverlässigkeit:Wird in zahlreichen Energie-, U-Bahn-, Petrochemie- und Industrieprojekten eingesetzt.

Schnelle Anpassung:Bietet OEM/ODM-Dienstleistungen für Schaltanlagenhersteller.

Umweltinnovation:Konzentriert sich auf umweltfreundliche GIS-Komponenten.

Technische Expertise:Ein erfahrenes Ingenieurteam gewährleistet Produktsicherheit, Genauigkeit und Haltbarkeit.

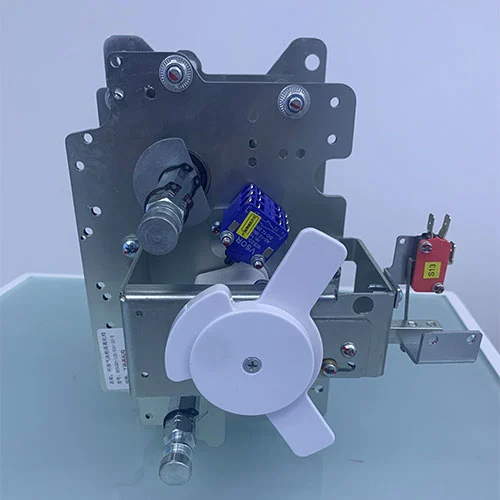

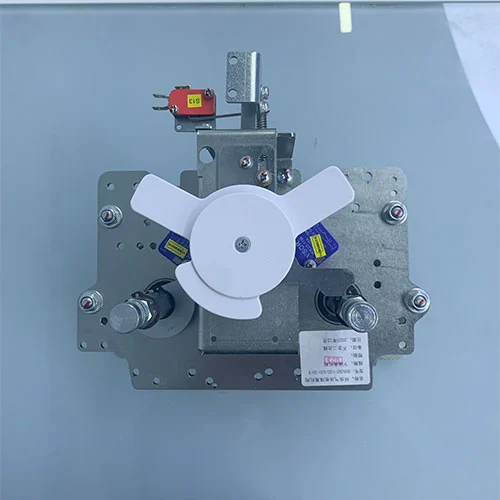

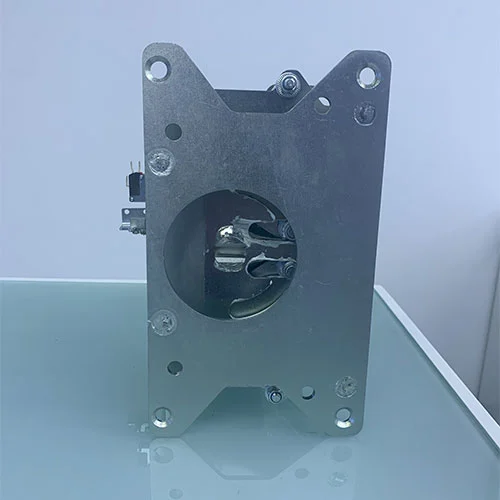

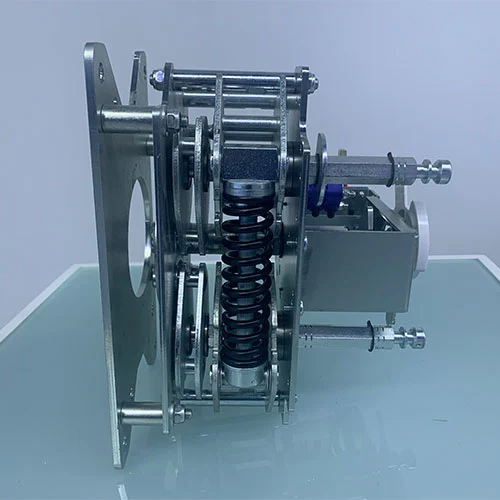

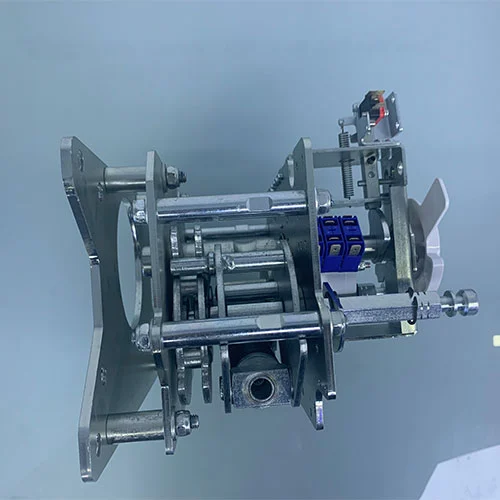

Produktshow
