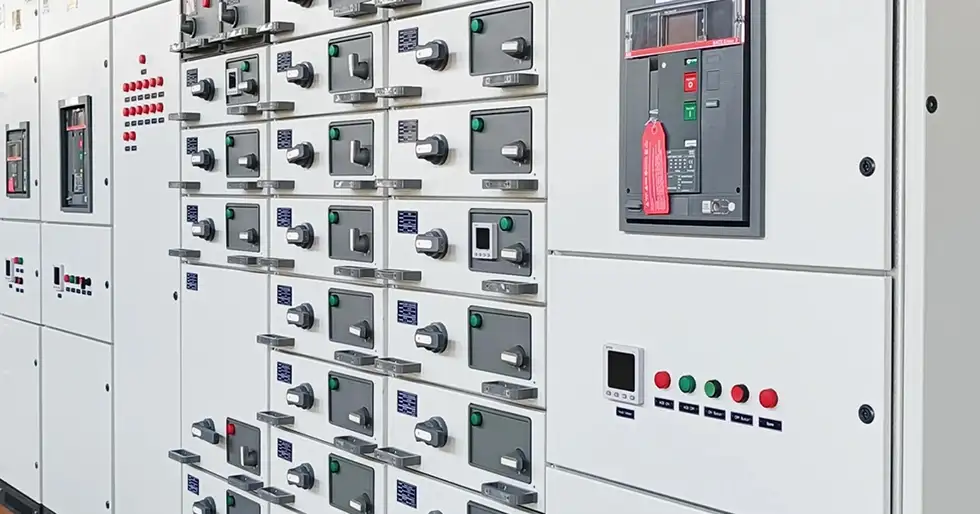

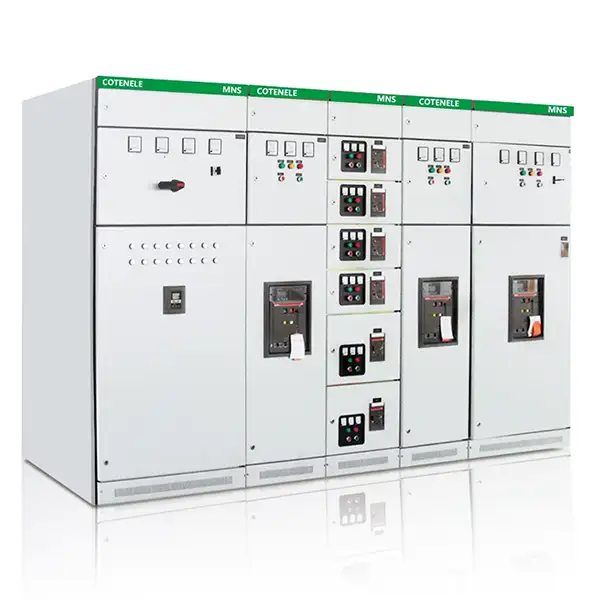

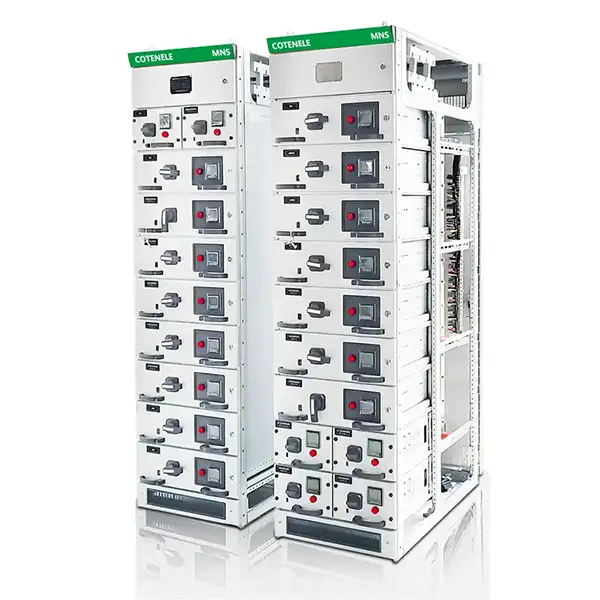

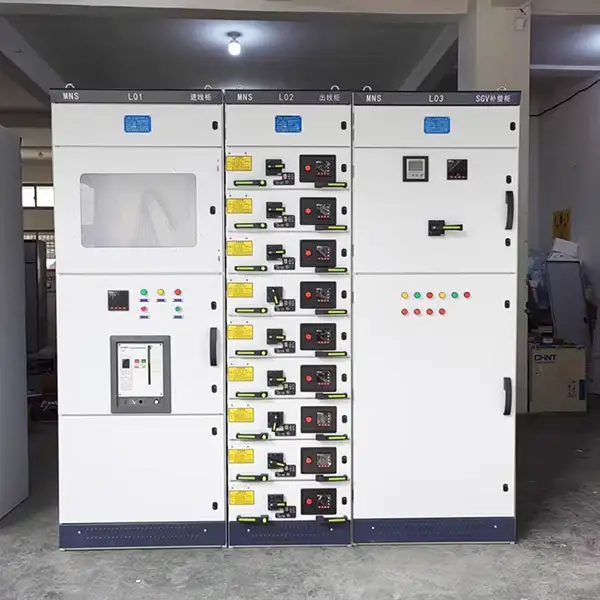

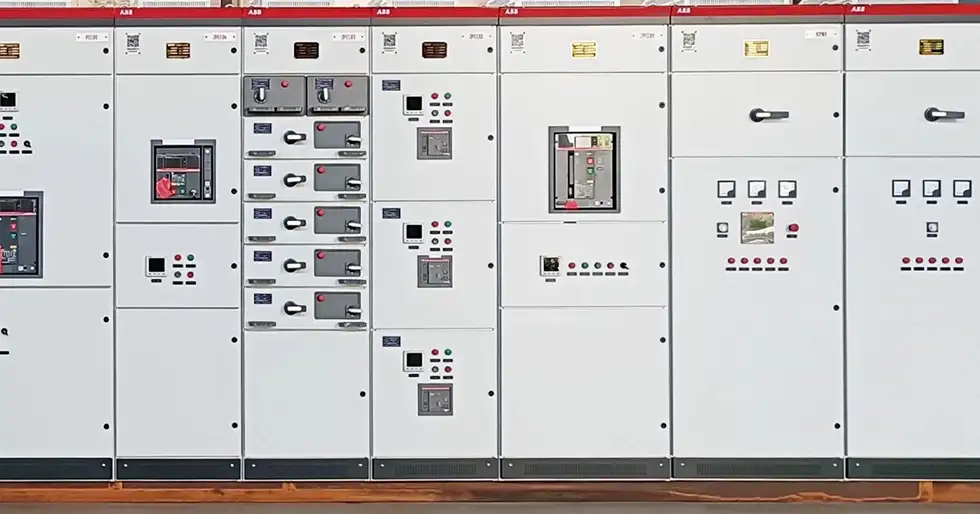

Ausfahrbare Niederspannungsschaltanlage MNS

Wichtigste technische Parameter

Wie sind MNS-Schaltanlagen aufgebaut?

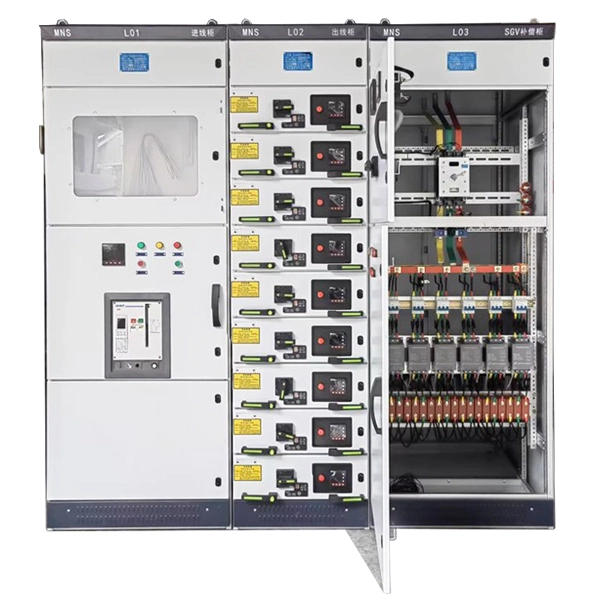

Der Schrankkörper der MNS-Niederspannungsschaltanlage ist übersichtlich in mehrere unabhängige Fächer unterteilt, wodurch Fehlerisolation und Betriebssicherheit gewährleistet werden können:

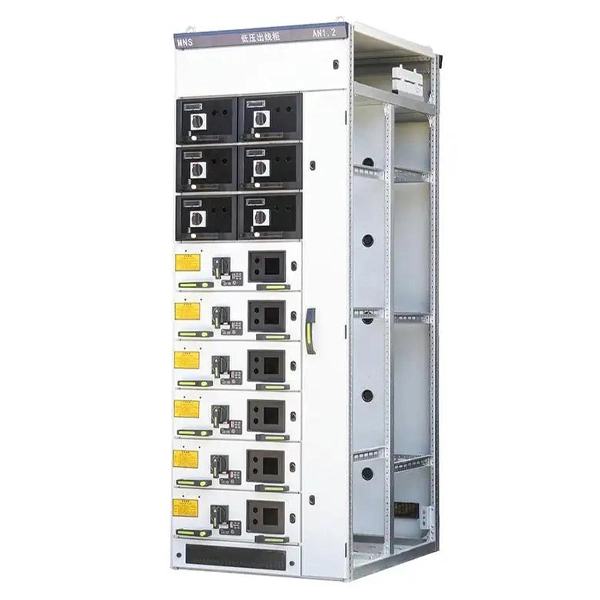

Schrankrahmen:Die Grundstruktur des MNS-Schaltschranks besteht aus zusammengefügten C-förmigen Profilen. C-förmige Profile werden durch Biegen von Stahlplatten mit einem E = 25 mm als modularem Installationsloch hergestellt. Alle Schrankregale und inneren Trennwände sind mit verzinkter Reinigung behandelt. Die umlaufenden Türverkleidungen und Seitenverkleidungen werden mit elektrostatischem Hochspannungsspritzen beschichtet. Dieser Schrankrahmen zeichnet sich durch hohe Festigkeit und Flexibilität aus.

Funktionsfächer:

1. Horizontaler Sammelschienenraum:Er befindet sich an der Rückseite des Schranks und ist der Hauptkanal für die Stromsammlung und -verteilung.

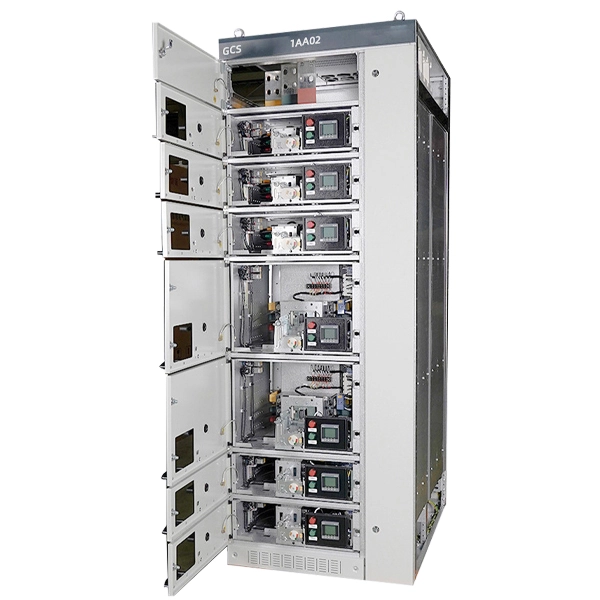

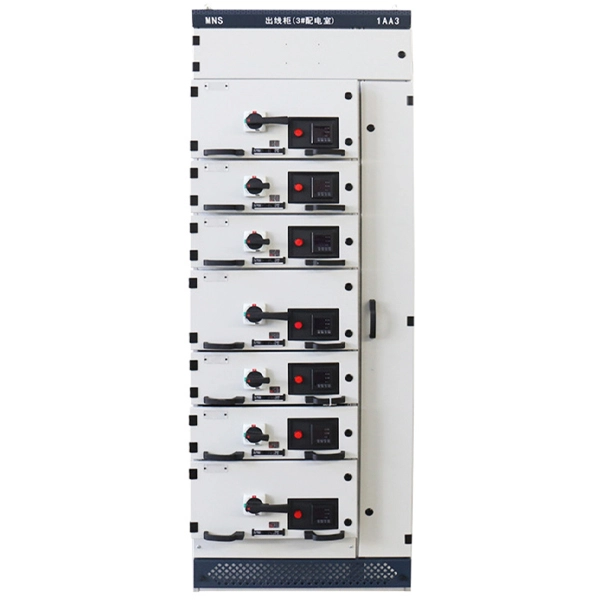

2. Funktionsfach:Es befindet sich an der Vorderseite des Schranks und beherbergt Schubladeneinheiten, die jeweils ein eigenständiges Funktionsmodul darstellen.

3. Kabelfach:Befindet sich vorne rechts oder im unteren Teil des Schranks und dient zum Anschluss ankommender und abgehender Kabel.

Produkteigenschaften und Vorteile:

1. Modularität und Flexibilität:Die Schubladenhöhen der ausfahrbaren Niederspannungsschaltanlage MNS basieren auf modularen Abmessungen (z. B. 8E/4, 8E/2, 8E, 16E, 24E) und können flexibel konfiguriert werden. Ein einzelner Schrank bietet Platz für bis zu 36 Stromkreise (einseitiger Betrieb).

2. Schubladendesign mit drei Positionen:Jede Schublade hat drei Positionen: „Verbunden“, „Test“ und „Getrennt“.

Verbunden:Haupt- und Hilfsstromkreise sind beide verbunden; Das Gerät funktioniert normal.

Prüfen:Hauptstromkreis getrennt, nur Hilfsstromkreis angeschlossen – ermöglicht die Prüfung des Steuerstromkreises, ohne den Hauptstromkreis abzuschalten.

Getrennt:Sowohl der Haupt- als auch der Hilfsstromkreis sind getrennt. Die Schublade kann zur Wartung oder zum Austausch vollständig herausgezogen werden.

3. Hohe Sicherheit und Zuverlässigkeit:

Mechanische Verriegelung:Der Schubladenbetätigungsgriff der MNS-Schaltanlage ist mit dem internen Leistungsschalter verriegelt und stellt so sicher, dass die Schublade nur bewegt werden kann, wenn der Leistungsschalter geöffnet ist. Dadurch kann ein Betrieb unter Last verhindert werden.

4. Physische Isolation:Die Schaltanlagenräume sind durch Stahlplatten oder hochfeste flammhemmende Kunststoffbarrieren getrennt, wodurch die Fehlerausbreitung wirksam begrenzt werden kann.

Robustes Sammelschienensystem:Die horizontale Sammelschiene der MNS-Schaltanlage ist speziell für Kurzschlussströme bis 100 kA/1s ausgelegt und weist eine hervorragende dynamische und thermische Stabilität auf.

Intelligente Fähigkeit:Diese Schaltanlage kann intelligente Zähler und Kommunikationsmodule (z. B. Modbus, Profibus) zur Fernüberwachung, Parametermessung (Strom, Spannung, Leistungsfaktor usw.) und Fehlerfrühwarnung integrieren.

5. Einfache Installation und Wartung:Die Schubladen der MNs-Schaltanlage laufen auf Rollenführungen für einen geringen Auszugswiderstand und sind von einer einzigen Person bedienbar. Das Kabelfach bietet ausreichend Platz und ermöglicht den Anschluss vorne oder hinten, was die Wartung erleichtert.

Überlegungen zur Auswahl und Verwendung

1. Technische Parameteranpassung:Bestimmen Sie den Nennstrom anhand der Gesamtlastleistung und des Diversity-Faktors. Wählen Sie entsprechend der Kurzschlusskapazität des Netzes Schaltgeräte mit ausreichender Ausschaltleistung aus.

2. Funktion und Schaltungskonfiguration:Klären Sie, ob es sich bei der Anwendung um ein Power Center (PC) oder ein Motor Control Center (MCC) handelt, und wählen Sie den passenden Schubladentyp und die entsprechende Größe aus.

3. Umweltanpassungsfähigkeit:Wählen Sie die geeignete Schutzart (z. B. IP30, IP40, IP54) basierend auf der Installationsumgebung (z. B. sauberer, trockener Elektroraum vs. feuchte, staubige Industriewerkstatt).

4. Konfiguration der Schubladeneinheit:

1/4 Einheit:Für Schaltkreise mit geringer Kapazität und hoher Dichte wie Beleuchtung und kleine Leistungsgeräte.

1/2 Einheit:Geeignet für Kreisläufe mittlerer Leistung, z. B. Lüfter- und Pumpensteuerung.

1 Einheit und mehr:Wird für Hochleistungsgeräte oder Hauptstromkreise wie Einspeise- und Sammelschienenanschlüsse verwendet.

Installations- und Wartungspunkte

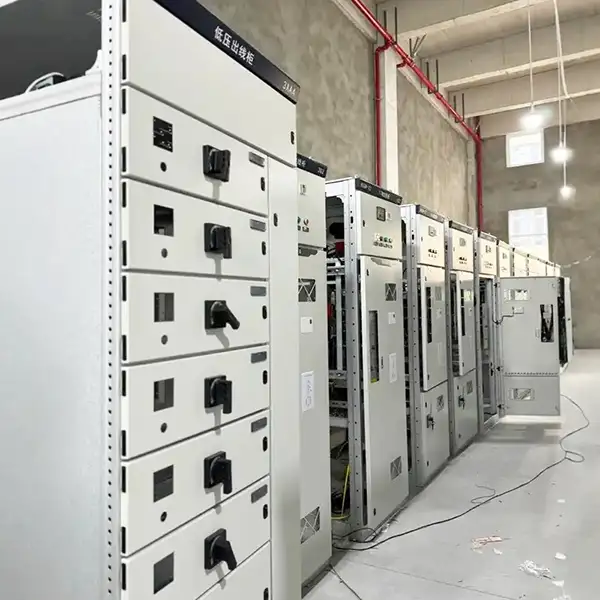

1. Installationsumgebung:Die ausfahrbare Niederspannungsschaltanlage MNS sollte in Innenräumen ohne explosive, korrosive Gase oder Staub installiert werden. Das Fundament muss eben sein, wobei der Höhenfehler des Kanalstahls innerhalb von 1/1000 liegen darf.

2. Installationsvorgang:Befolgen Sie die Schritte: „Vorbereitung → Positionierung → Anschluss → Inbetriebnahme“. Nachdem die Hauptsammelschiene angeschlossen wurde, müssen Isolationswiderstandstests und andere Prüfungen durchgeführt werden, um die Richtigkeit vor dem Einschalten sicherzustellen.

3. Betrieb und Wartung:Alle Betriebs- und Wartungsarbeiten müssen von ausgebildeten Elektrofachkräften durchgeführt werden. Bei der täglichen Wartung ist es notwendig, regelmäßig zu prüfen, ob der Kontaktbereich des Schubladensteckers überhitzt ist, zu prüfen, ob die mechanische Verriegelungsvorrichtung ordnungsgemäß funktioniert, und die Staubansammlung im Inneren der Platte zu beseitigen.

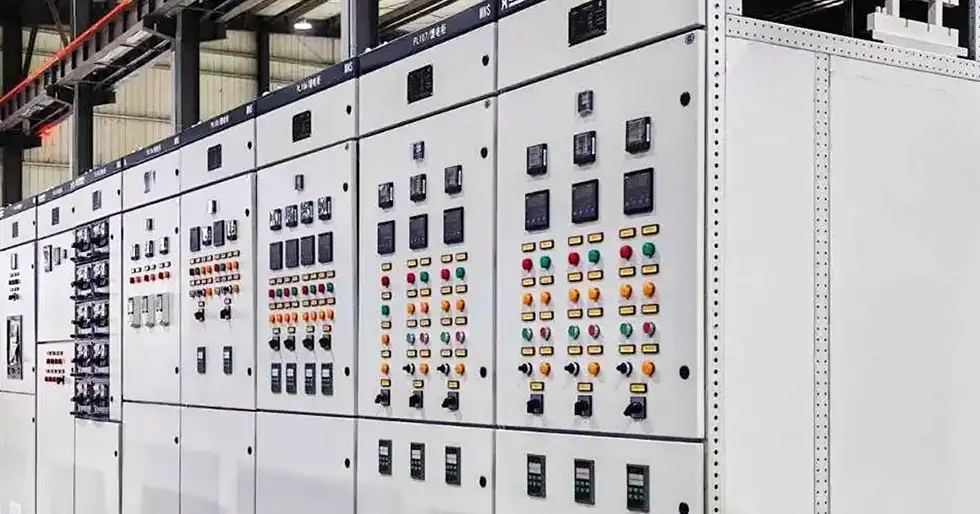

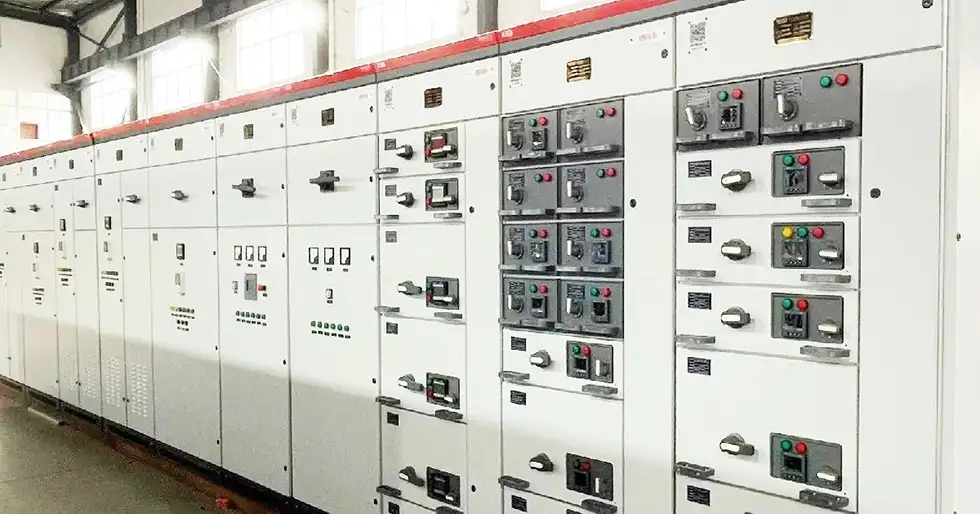

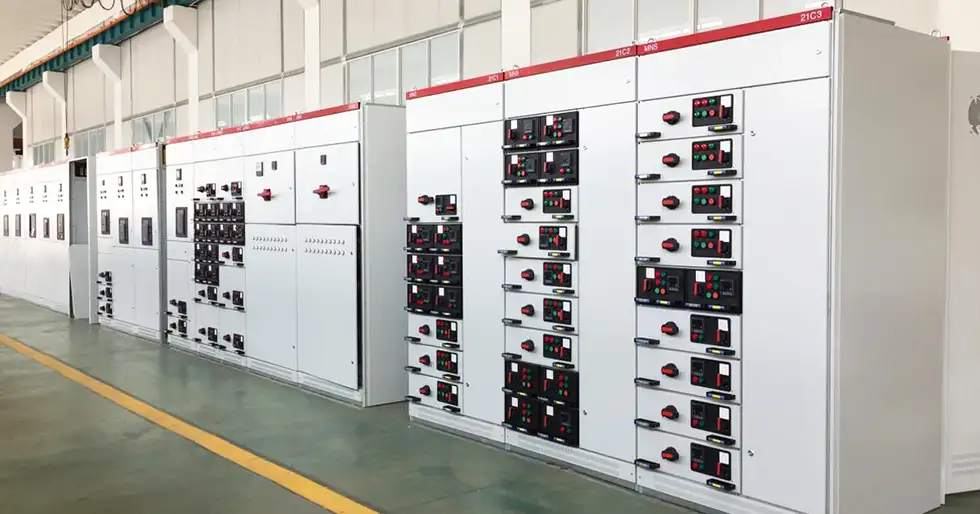

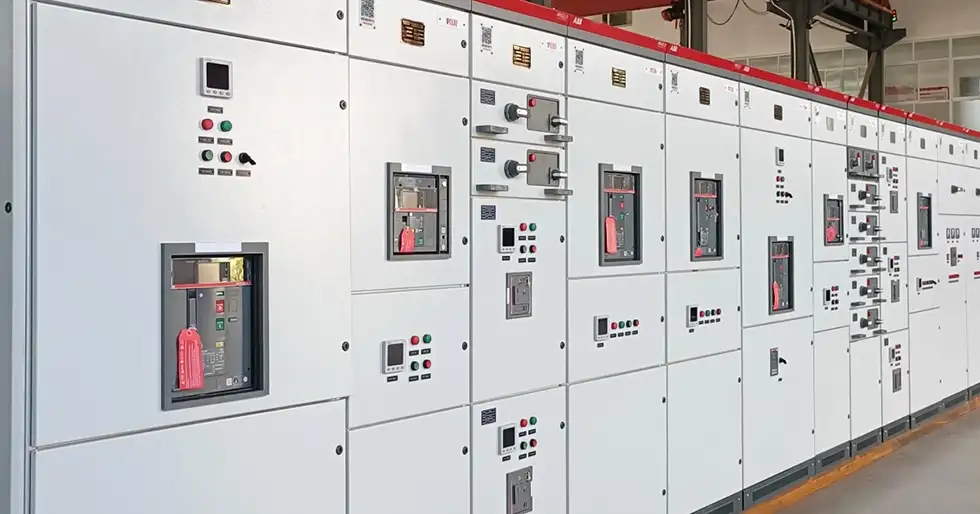

Produkte zeigen
