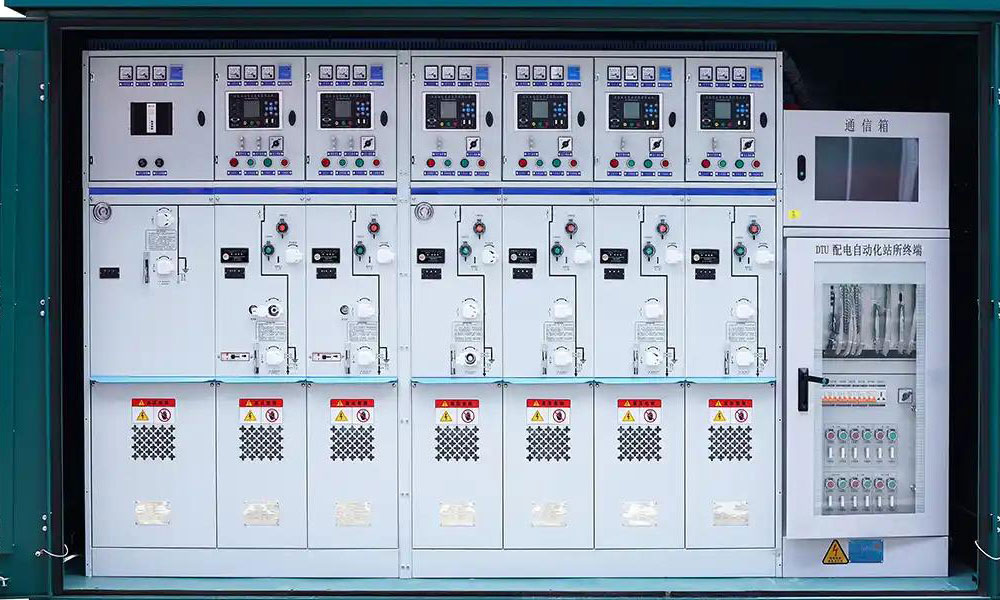

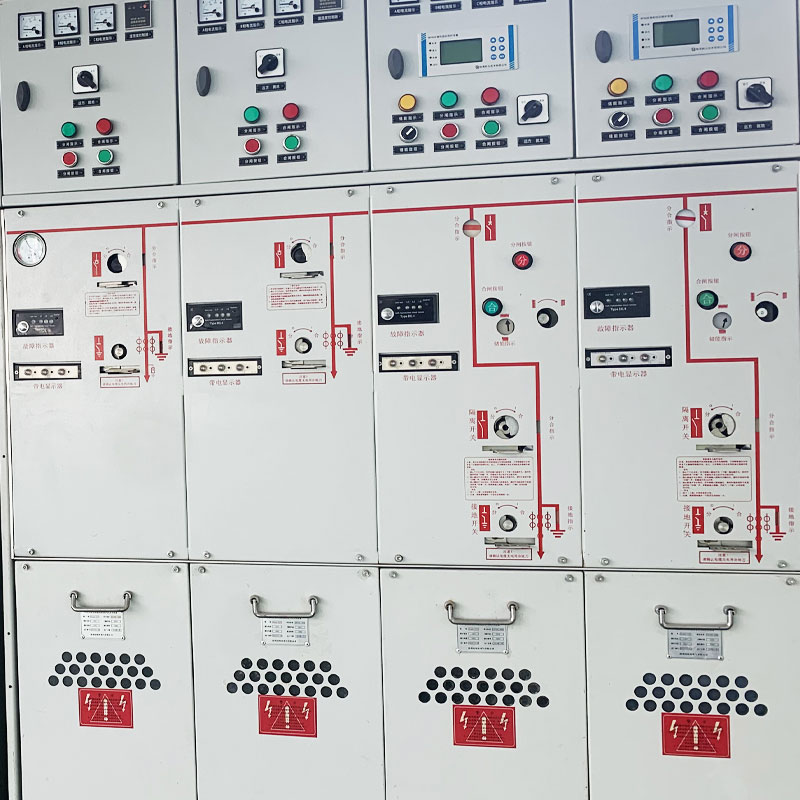

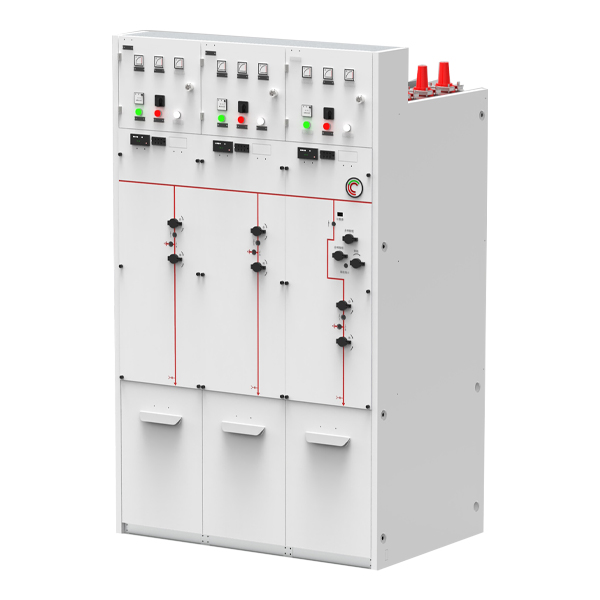

Umweltfreundliche 36-KV-Ringhaupteinheit

Cotenele ist ein großer Hersteller der umweltfreundlichen 36KV Ring Main Unit (RMU) in China und unsere Mittelspannungs-RMUs wurden in viele Länder und Regionen in Europa und Amerika exportiert. Die umweltfreundlichen gasisolierten Ringkabelanlagen sind SF6-frei, verwenden trockene Luft oder N2 als Isoliermedium und sind eine Alternative zu herkömmlichen SF₆-isolierten Mittelspannungsschaltanlagen. Eine RMU beherbergt Mittelspannungs-Schaltgeräte in einem metallgekapselten Schrank, die hauptsächlich Lastströme schalten, Kurzschlussströme unterbrechen und Leerlauftransformatorströme schalten. Diese von uns hergestellten Mittelspannungs-Schaltanlagen und Ringleitungen entsprechen den relevanten internationalen Standards, wie zum Beispiel: IEC 62271-Serie, EU-F-Gas-Verordnung (EU) 2024/573, IEEE/ANSI C37.20-Serie, UL/NEMA-Standards.

Was ist eine umweltfreundliche 36-KV-Ringhaupteinheit (RMU)?

Eine umweltfreundliche, gasisolierte 36-kV-Ringleitungsanlage ist eine Mittelspannungs-Verteilungsschaltanlage mit einer Nennspannung von 36 kV, die ein umweltfreundliches Gas (als Ersatz für SF₆) als Isoliermedium, Vakuumunterbrechungstechnologie zum Unterbrechen des Stroms und alle stromführenden Hochspannungsteile und Schaltelemente in einem Gastank aus Edelstahl hermetisch abgedichtet verwendet.

Hauptmerkmale:

1. Nennspannung: 36 kV (deckt auch 24 kV, 40,5 kV usw. ab, z. B. XGN-24/36)

2. Isoliermedium: trockene Luft, saubere Luft, Stickstoff oder Gasmischungen mit niedrigem GWP wie C4/CO₂ oder C5/CO₂

3. Lichtbogenlöschmethode: Vakuumunterbrecher

4. Konstruktion: vollständig versiegelter Gastank aus Edelstahl; Schutzart bis IP67

5. Designstandards: Entspricht den IEC- und GB/T-Standards

6. Im Gegensatz zu herkömmlichen gasisolierten SF₆-Schaltanlagen behält die umweltfreundliche Version alle Vorteile gasisolierter Schaltanlagen (GIS) bei – kompakte Struktur, wartungsfreier Betrieb, starke Anpassungsfähigkeit an die Umwelt – und eliminiert gleichzeitig vollständig das SF₆-Gas mit hohem GWP.

Anwendungsbereich:

Die umweltfreundliche gasisolierte 36-kV-Ringleitungsanlage wird hauptsächlich in sekundären Mittelspannungs-Stromverteilungssystemen und Endstromversorgungsszenarien eingesetzt.

1. Städtische Vertriebsnetze:

Diese umweltfreundliche, gasisolierte Ringleitungseinheit wird hauptsächlich in städtischen Ringnetzszenarien, Schaltstationen und Kabelverteilerkästen eingesetzt.

2. Erneuerbare Energieerzeugung:

• Windparks: Die umweltfreundliche 36-kV-RMU eignet sich besonders für Offshore- und Onshore-Windparks. Es ist ein sehr wichtiger Verbindungspunkt zwischen Windkraftanlagen und dem Stromnetz, der eine sichere und effiziente Stromübertragung gewährleistet und hohem Salzgehalt, hoher Luftfeuchtigkeit und rauen Meeresumgebungen standhält.
• Photovoltaik (PV)-Anlagen: Die umweltfreundliche gasisolierte 36-kV-RMU dient als Schnittstelle zwischen der Photovoltaikanlage und dem Netz, bietet Schalt- und Schutzfunktionen, isoliert die Photovoltaikanlage für Wartungs- oder Fehlerbehebungszwecke und verwaltet den Stromfluss von der Anlage zum Netz.

3. Industrielle und kommerzielle Anwendungen:

Die umweltfreundliche gasisolierte 36-kV-RMU eignet sich hervorragend für Industrieunternehmen, Leichtindustrie, Petrochemie, Rechenzentren, große Minen, Flughäfen, Eisenbahnen, Gewerbegebiete, Hochhäuser und andere Umspannwerke und Stromverteilungsstandorte.

4. Verkehrsinfrastruktur:

Diese umweltfreundliche RMU hält rauen Bedingungen wie Vibration, Korrosion und Feuchtigkeit stand und kann so die sichere und stabile Stromversorgung der Transportinfrastruktur gewährleisten. Daher wird es häufig in Stromversorgungssystemen für Autobahnen, U-Bahnen, Schienenverkehr und Umspannwerke eingesetzt.

5. Spezielle Umweltanwendungen:

Alle Mittelspannungskomponenten dieser umweltfreundlichen 36-kV-Ringleitung sind in einem mit Isoliergas gefüllten Metallgehäuse versiegelt und ihre Leistung wird nicht durch äußere Umwelteinflüsse beeinträchtigt. Es eignet sich besonders für hochgelegene, stark kalte, feuchte und verschmutzte Umgebungen und wird häufig in besonders rauen Einsatzszenarien wie hochgelegenen Gebieten und Offshore-Windparks eingesetzt.

Die wichtigsten Produktvorteile:

1. Umweltfreundlich: Diese umweltfreundliche gasisolierte 36-kV-Ringleitungseinheit verwendet ein Gasgemisch aus trockener Luft, N2 oder Niedertemperatur-Kammergasemissionen, um Treibhausgasemissionen von Schwefelhexafluorid zu eliminieren und die Recyclingfähigkeit während des gesamten Lebenszyklus zu unterstützen.

2. Sicher und zuverlässig: Diese umweltfreundliche Ringleitungseinheit hält einem Nulldruck stand (auch bei atmosphärischem Druck) und ist mit einem vollständig versiegelten IP67-Edelstahlspeichertank ausgestattet, der nicht durch Feuchtigkeit, Salznebel und Verschmutzung beeinträchtigt wird.

3. Kompakt und modular: Diese umweltfreundliche Ringleitungseinheit ist sehr kompakt, mit einer einzigen Speichertankbreite von nur 420 Millimetern und erweiterbaren Seiten/Oberseiten für einfache Netzwerk-Upgrades.

4. Wartungsfrei: Die Kernkomponenten dieser Mittelspannungs-Ringleitungseinheit erfordern keine regelmäßige Wartung; Ein geringer Stromkreiswiderstand kann Energieverluste und Betriebskosten reduzieren.

5. Intelligent: Diese umweltfreundliche gasisolierte 36-kV-Ringleitungseinheit unterstützt Fernüberwachung, SCADA-Integration, IoT-Sensoren und vorausschauende Wartung auf Basis künstlicher Intelligenz.

6. Starke Anpassungsfähigkeit an die Umwelt: Diese umweltfreundliche Ringleitungseinheit kann in einem Temperaturbereich von -40 ° C bis + 50 ° C stabil betrieben werden, kann in Umgebungen bis zu 3000 Metern über dem Meeresspiegel eingesetzt werden und kann in rauen Küsten- oder Meeresumgebungen normal betrieben werden.

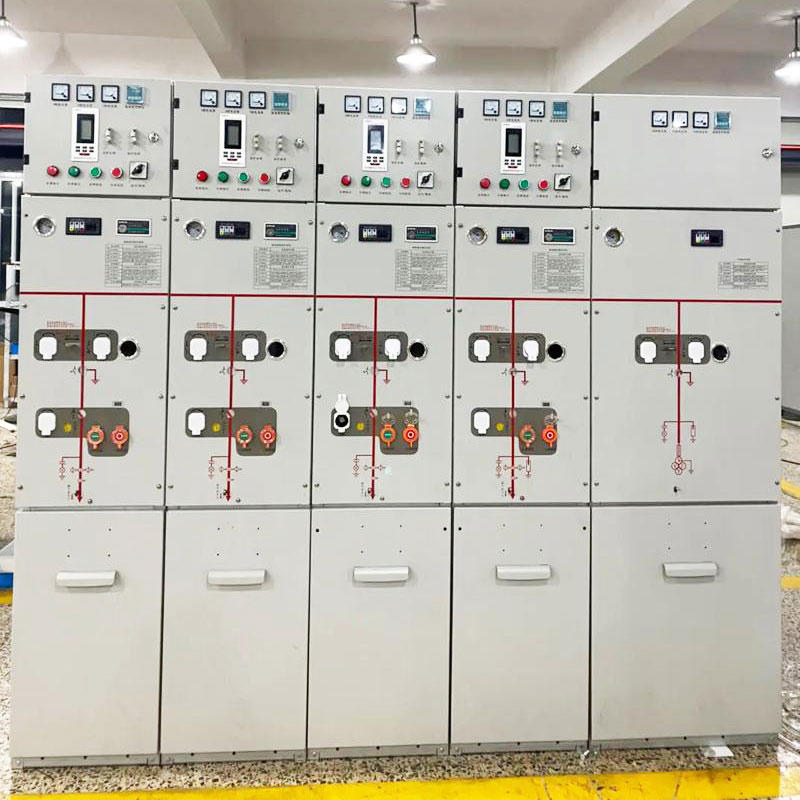

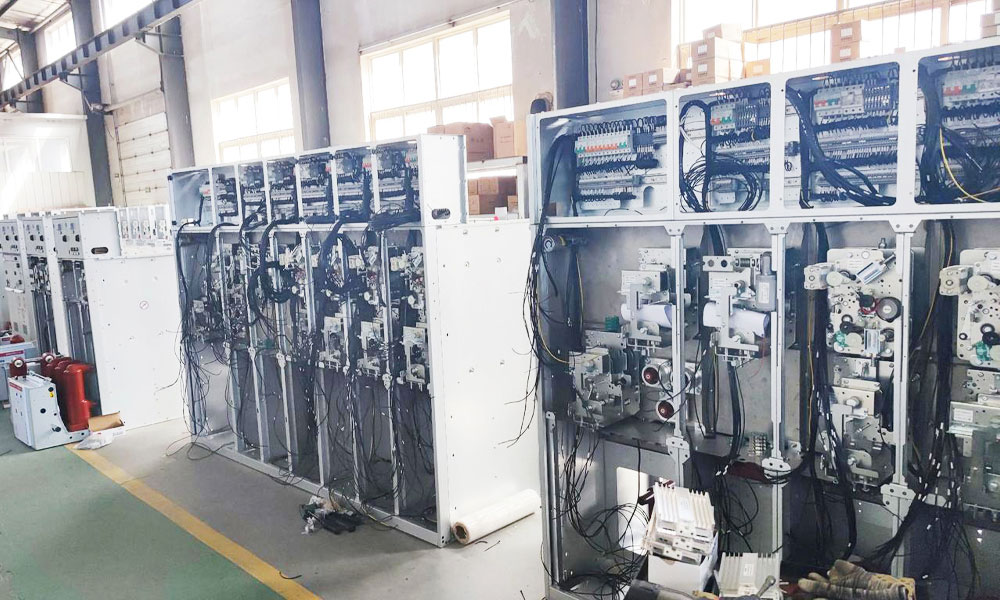

Unsere Werkstatt

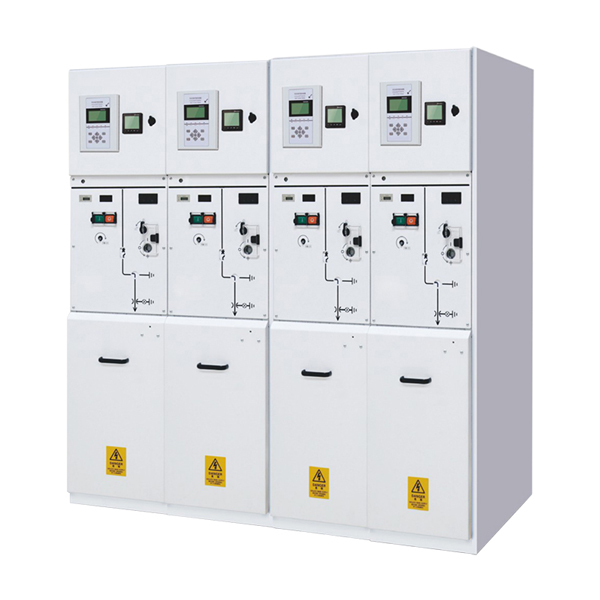

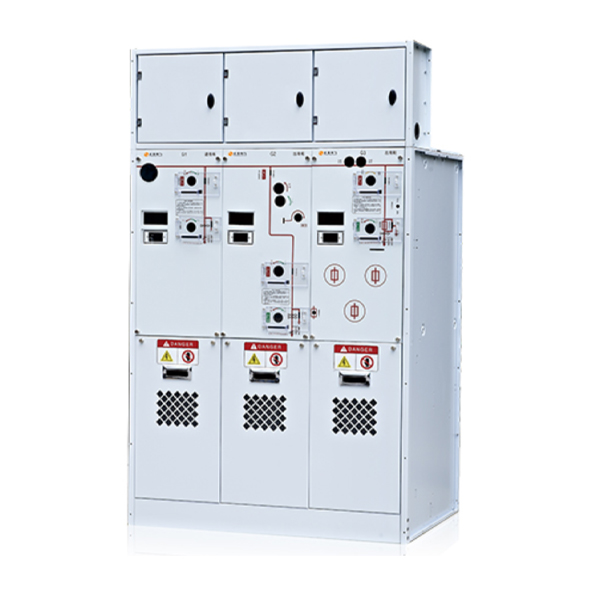

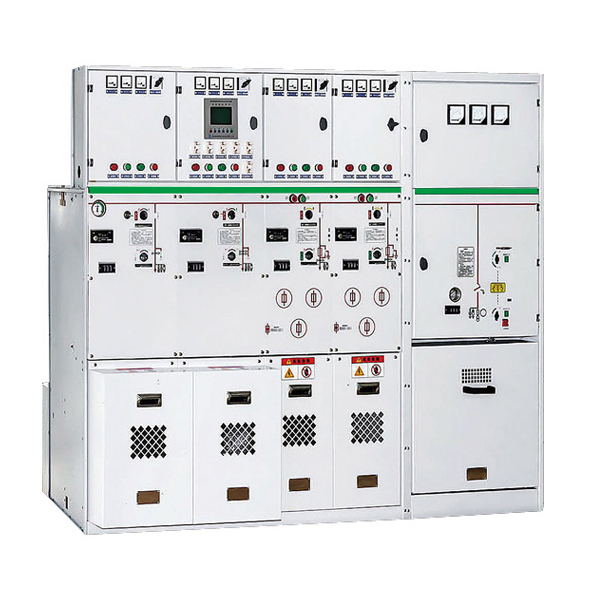

Klassifizierung für umweltfreundliche Ringhaupteinheit

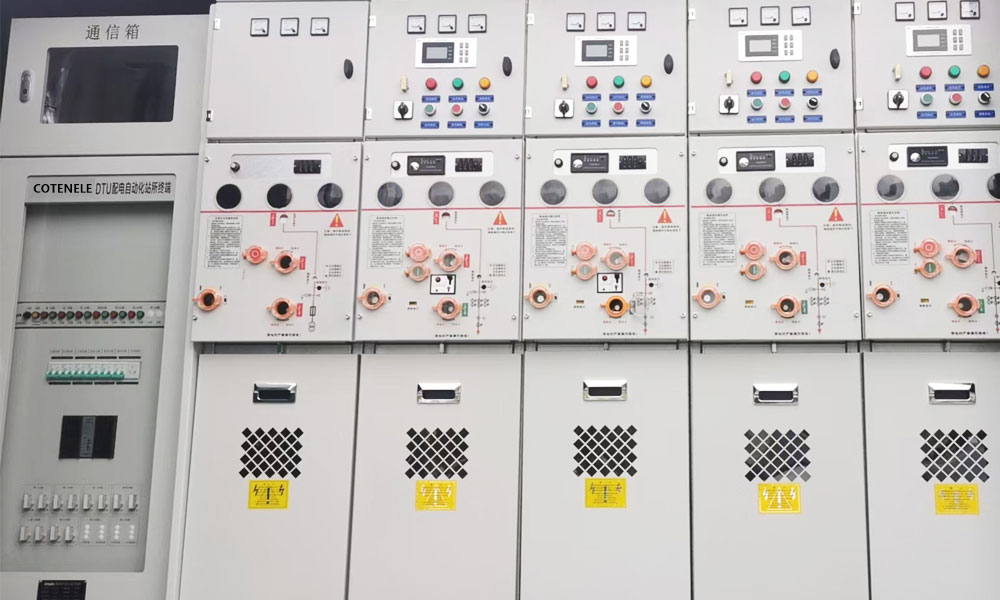

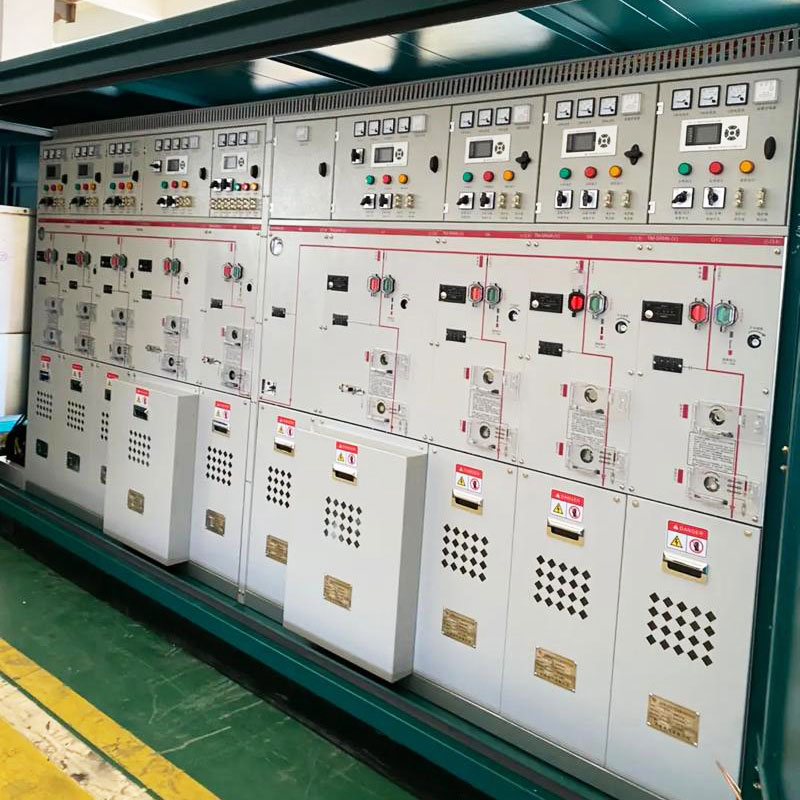

Produktshows
