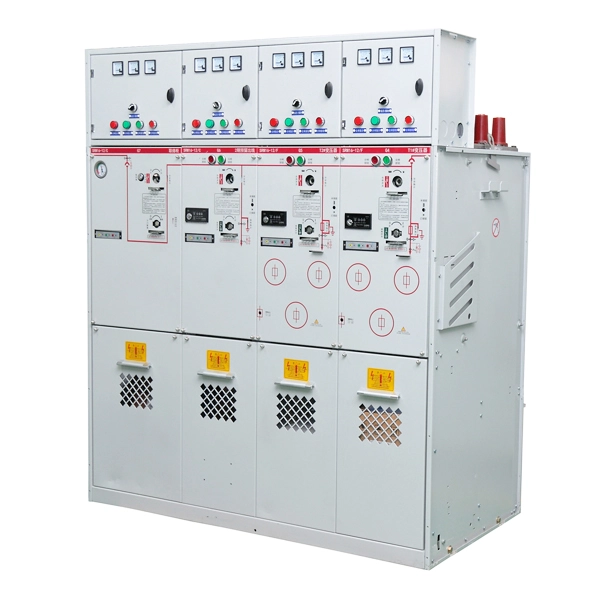

22KV MV gasisolierte Gis-Schaltanlage
Cotenele fertigt nicht nur Schaltanlagen mit Spannungsebenen von 12 kV, sondern auch Mittelspannungsschaltanlagen mit Spannungsebenen von 3,6 kV bis 40,5 kV, einschließlich gasisolierter 24-kV-Ringleitungsanlage. Die gasisolierte 22-kV-MV-GIS-Schaltanlage ist eine gasisolierte 24-kV-Ringleitungsanlage (RMU) mit Nennspannung, die über eine kompakte, vollständig abgedichtete Schaltanlage verfügt RMU ist immun gegen Umweltverschmutzung, Feuchtigkeit und Staub und gewährleistet so eine hohe Zuverlässigkeit und Sicherheit.
Cotenele ist ein wichtiger Partner der China Southern Power Grid Corporation und ein wichtiger Lieferant von gasisolierten 22-KV-MV-GIS-Schaltanlagen für die State Grid Corporation of China. Es handelt sich um eine kompakte, vollständig abgedichtete Schaltanlage für die sekundäre Stromverteilung. Alle stromführenden Komponenten sind in einem geschweißten Edelstahltank eingeschlossen, der mit Isoliergas wie SF₆ oder sauberer Luft gefüllt ist. Dieses Design gewährleistet Immunität gegen Feuchtigkeit, Staub und Verunreinigungen und sorgt für hohe Zuverlässigkeit und Sicherheit.
Zu den wichtigsten Vorteilen gehören:
Kompakte Größe: Das Gerät hat mit einer Breite von nur 325 mm eine außergewöhnlich kleine Stellfläche.
Wartungsfreie Lebensdauer: Es bietet einen langlebigen, wartungsfreien Betrieb von über 30 Jahren.
Umweltbeständigkeit: Es kann unter rauen Bedingungen wie großen Höhen, Salznebel und extremen Temperaturen zuverlässig funktionieren.
Die gasisolierten 24-kV-Ringkabelanlagen werden vor allem in städtischen Ringnetzen, Wind- und Solarparks, Industrieanlagen und unterirdischen Umspannwerken eingesetzt.
Unsere gasisolierte 24-kV-RMU erfüllt die folgenden Standards:
GB/T 3906
IEC 62271-200
GB/T 11022
DL/T 791
Wichtigste technische Parameter
| Artikel | Einheit | C-Einheit | F-Einheit | V-Einheit | CB-Einheit | ||
| Lasttrennschalter | Kombination aus Lasttrennschalter und Sicherung | Vakuum-Leistungsschalter | Trenn-/Erdungsschalter | Vakuum-Leistungsschalter | Trenn-/Erdungsschalter | ||
| Nennspannung | KV | 24 | 24 | 24 | 24 | 24 | 24 |
| Spannungsfestigkeit bei Netzfrequenz | KV | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| Blitzimpulse halten der Spannung stand | KV | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Nennstrom | A | 630/630 | Hängt vom Nennstrom der Sicherung ab | 630/630 | 1250/630 | ||
| Abschaltstrom im geschlossenen Regelkreis | A | 630/630 | |||||
| Unterbrechungsstrom beim Laden des Kabels | A | 135/135 | |||||
| 5 % Nenn-Wirklastausschaltstrom | A | 31,5/- | |||||
| Erdschluss-Ausschaltstrom | A | 200/150 | |||||
| Kabelladeunterbrechungsstrom bei Erdschluss | A | 115/87 | |||||
| Kurzzeitiger Stromwiderstand | KA | Eingeschränkt durch Hochspannungssicherungen | 20/16 | 25/20 | |||
| Kapazität schaffen | KA | 63/52,5 | Eingeschränkt durch Hochspannungssicherungen | 50/40 | 50/40 | 63/50 | 63/50 |
| Kurzzeitstromfestigkeit (2 Sekunden) | KA | 25/- | |||||
| Kurzzeitstromfestigkeit (3 Sekunden) | KA | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Mechanische Ausdauer | Mal | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
Betriebsbedingungen
1. Umgebungstemperaturbereich:-40°C bis +40°C.
2. Relative Luftfeuchtigkeitsbedingungen:Tägliche durchschnittliche relative Luftfeuchtigkeit ≤ 95 %, monatliche durchschnittliche relative Luftfeuchtigkeit ≤ 90 %.
3. Höhenanforderung:Die Installationshöhe darf 2000 Meter nicht überschreiten. Bei Anwendungen in größeren Höhen muss der konkrete Höhenwert klar angegeben werden.
4. Seismische Kapazität:Erdbebenstärke nicht über der Stärke 8.
5. Bedingungen am Installationsort:Die Ausrüstung muss an Orten installiert werden, die frei von Brandgefahr, Explosionsgefahr, starker Kontamination, chemischer Korrosion und starken Vibrationen sind.
6. Schutzarten:IP67 für den SF₆-Gasraum, IP67 für Sicherungen und IP3X für das Schaltanlagengehäuse.
Die Produktstruktur und das Funktionsprinzip
Kernstruktur:
Das hervorstechendste Merkmal der gasisolierten 22-KV-MV-GIS-Schaltanlage ist ihre vollständig geschlossene, vollständig isolierte Konstruktion. Kernstück ist ein gasdichter, lasergeschweißter Tank aus 3 mm dickem Edelstahl. Dieser Tank fungiert als robuste „Festung“, die alle unter Hochspannung stehenden Teile umschließt und mit Isoliergas füllt. Dadurch wird die Schutzart IP67 erreicht, was bedeutet, dass er einem kurzen Eintauchen in Wasser standhält.
Ein komplettes 22-kV-GIS besteht typischerweise aus mehreren Funktionseinheiten:
1. C-Einheit (Lastschalteinheit) – schaltet und unterbricht normale Lastströme.
2. F-Einheit (Lastschalter-Sicherungs-Kombinationseinheit) – bietet Kurzschlussschutz, typischerweise für Transformatoren.
3. V-Einheit (Leistungsschaltereinheit) – kann sowohl Normal- als auch Fehlerströme (Kurzschlussströme) erzeugen, führen und unterbrechen.
4. Hilfseinheiten – einschließlich Sammelschienenanschluss, Messung, PT-Einheiten (Spannungswandler).
Diese Einheiten sind durch seitliche oder obere Erweiterung flexibel kombinierbar, um verschiedenen Rasterkonfigurationen gerecht zu werden.
Funktionsprinzip:Gasisolierung + Vakuumlichtbogenlöschung
Isolierung:Die Spannungsfestigkeit beruht auf dem Isoliergas im Inneren – üblicherweise SF₆ oder trockene Luft, was viel kleinere Abstände und damit eine kompaktere Gerätegröße ermöglicht.
Lichtbogenlöschung:Beim Öffnen eines Schalters entsteht zwischen den Kontakten ein Lichtbogen. Das GIS verwendet typischerweise einen Vakuumunterbrecher, um den Lichtbogen schnell und zuverlässig zu löschen.
Die Vorteile und Funktionsweise
Hauptvorteile:
Hohe Zuverlässigkeit und Sicherheit: Keine Beeinträchtigung durch äußere Einflüsse wie Kondensation, Verschmutzung, Salznebel und kleine Tiere.
Kompakt & platzsparend: Im Vergleich zu luftisolierten Schaltanlagen können über 60 % der Nutzfläche eingespart werden.
Wartungsfreies Design: Keine routinemäßige Reinigung; Design-Lebensdauer >30 Jahre.
Starke Anpassungsfähigkeit an die Umwelt: Betrieb bei -40 °C bis +40 °C, in großen Höhen, bei hoher Luftfeuchtigkeit usw.
Arbeitsbereich
Städtische Verteilungsnetze (Innenstadt, Gewerbebauten, Wohnhochhäuser)
Erneuerbare Energie (Wind, Solarpark-Netzanbindung)
Industrie und Infrastruktur (Rechenzentren, Schienenverkehr, Flughäfen, Minen)
Raue Umgebungen (große Höhe, Salznebel an der Küste, chemische Verschmutzung)

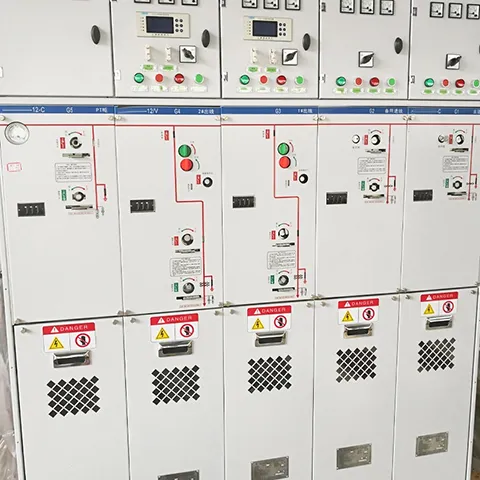

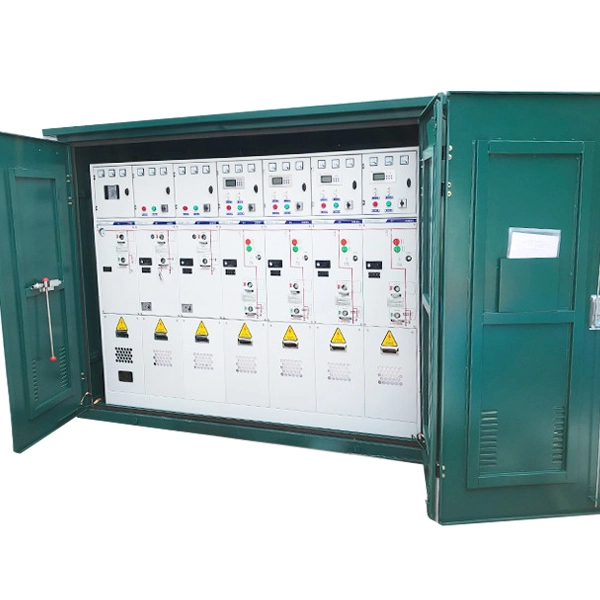

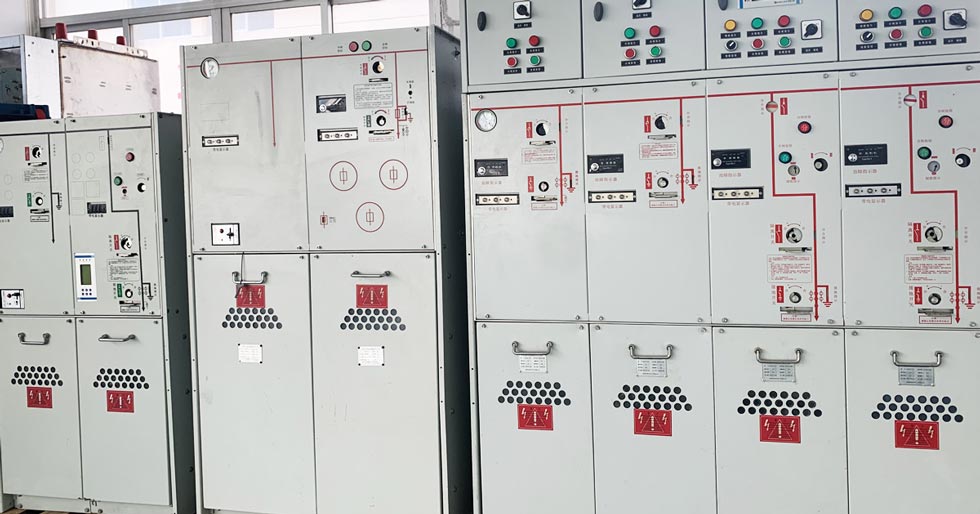

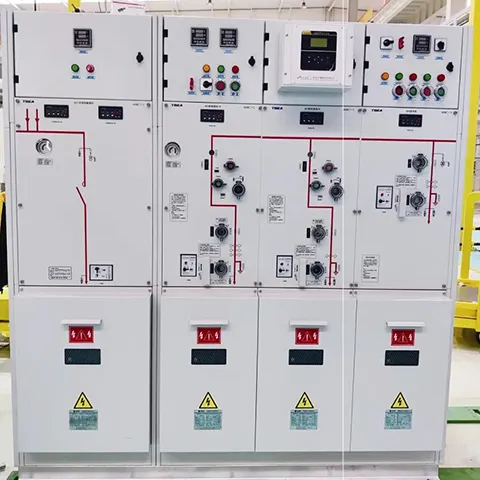

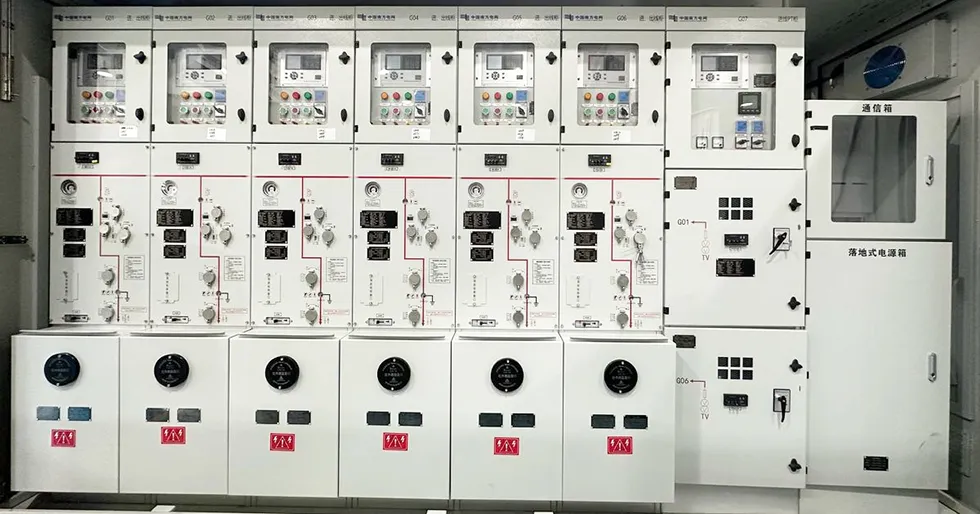

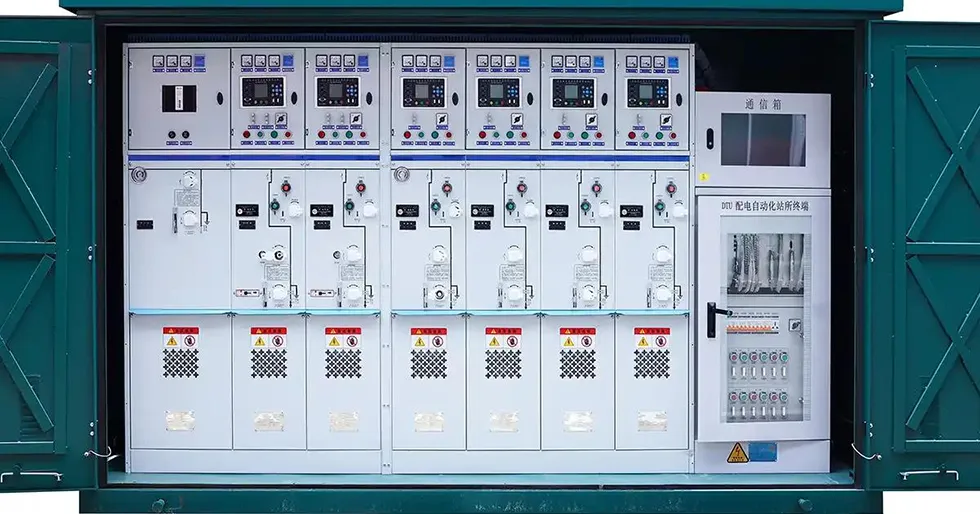

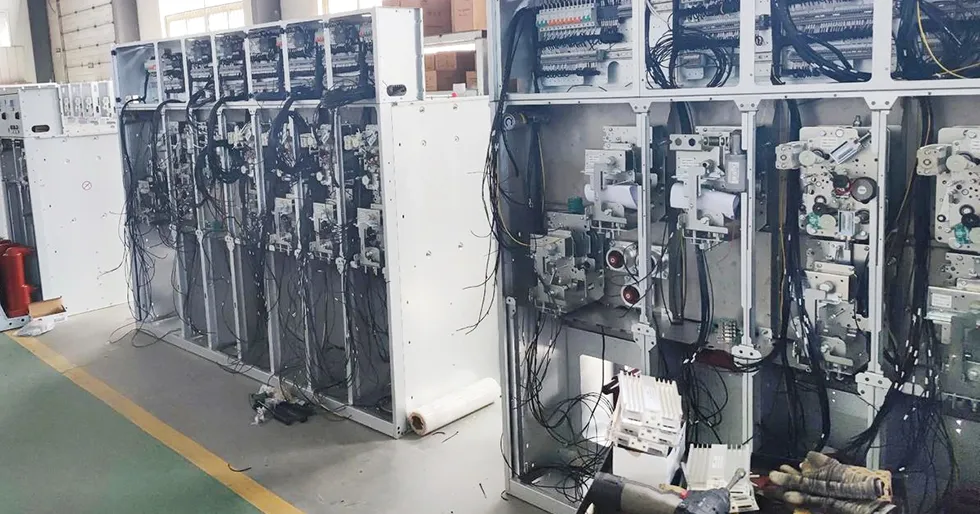

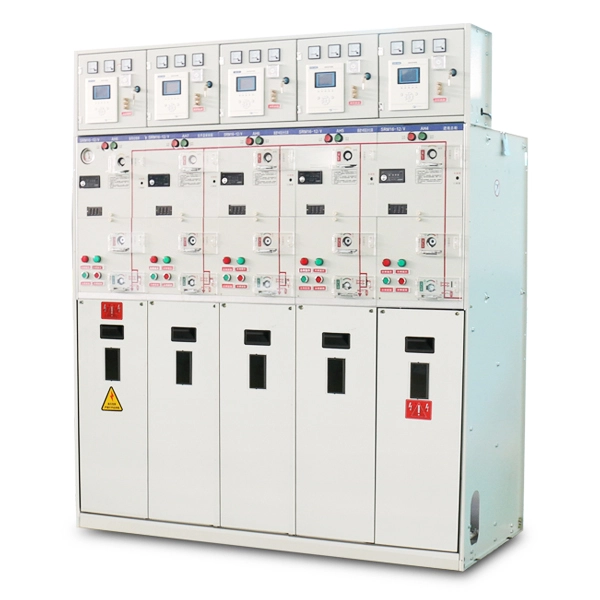

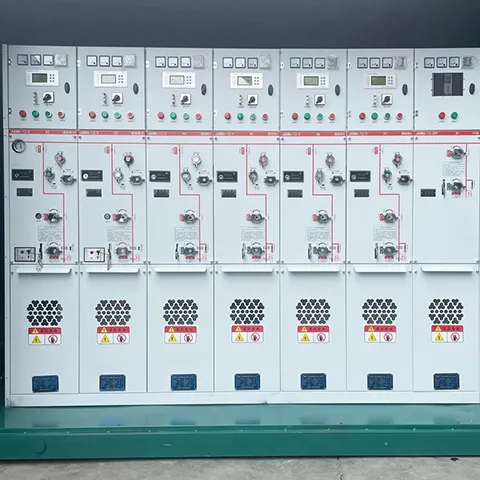

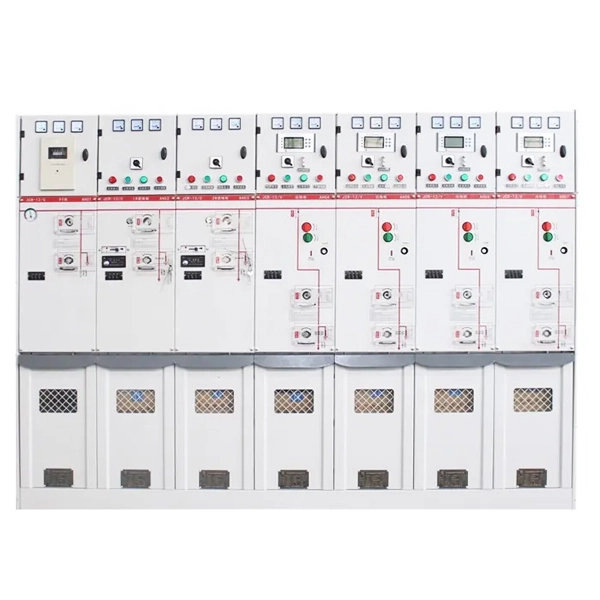

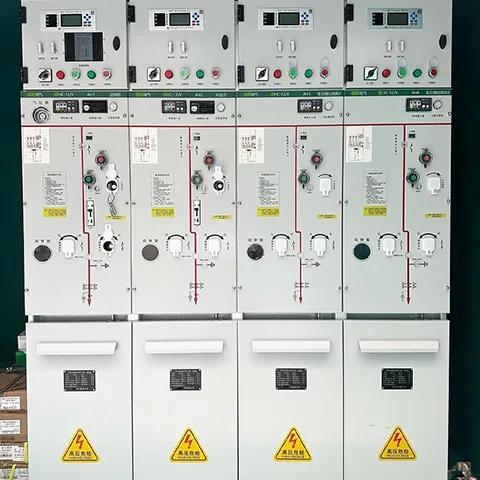

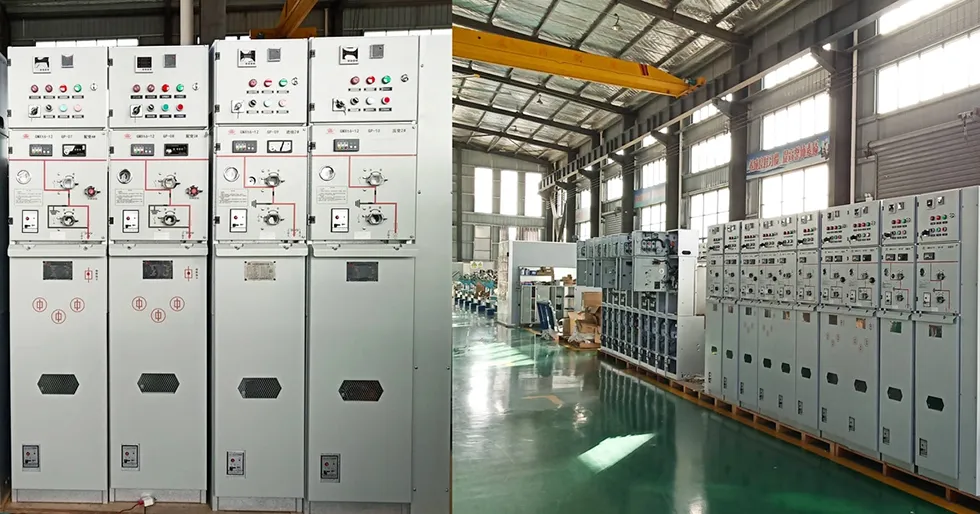

Produktshows
