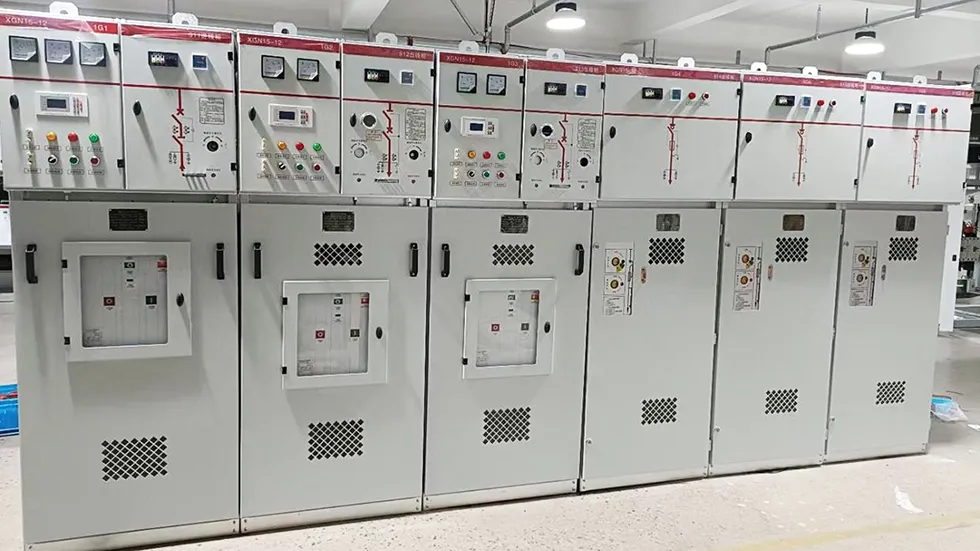

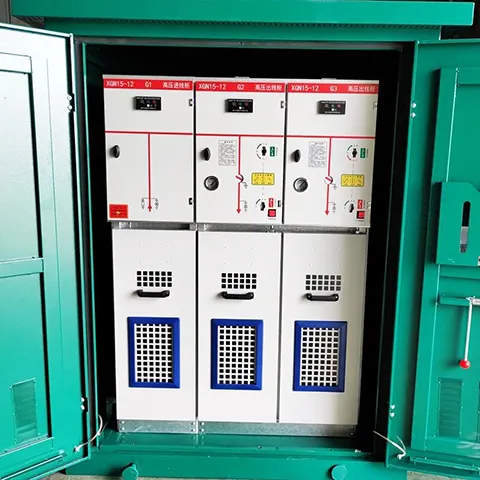

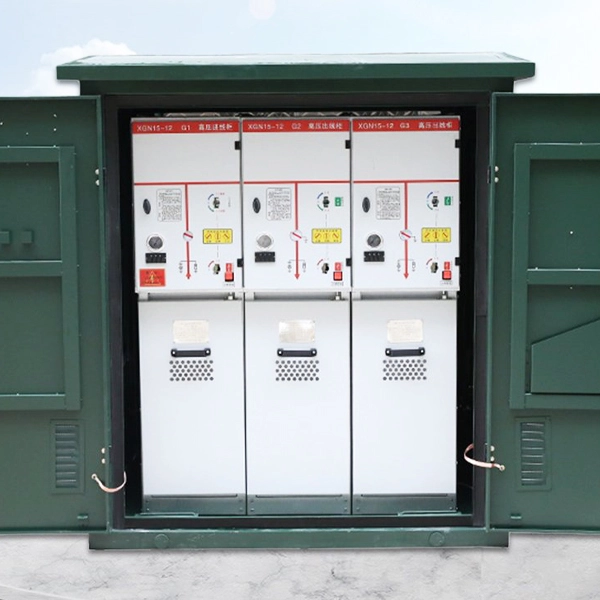

33KV RMU MV gasisolierte Ringhauptschaltanlage
Cotenele ist einer der Hauptlieferanten der gasisolierten MV-Ringhauptschaltanlage der Serie HXGN-40.5 mit 33 kV RMU für die State Grid Corporation of China. Unsere Ringleitungsprodukte werden nicht nur im Inland verkauft, sondern auch in mehrere Länder und Regionen in Afrika, Europa und dem Nahen Osten exportiert. Das 35-kV-Mittelspannungs-Ringhauptgerät der Serie HXGN-40.5 ist ein dreiphasiges 50-Hz-Wechselstrom-Mittelspannungsverteilungsgerät für den Innenbereich. Es zeichnet sich durch sichere Verwendung, Klimaunabhängigkeit, einfache Installation, minimale Wartung und kompakte Größe aus und eignet sich für den Einbau in kastenförmige Umspannwerke.
Die von der Firma Cotenele hergestellte gasisolierte MV-Ringhauptschaltanlage der Serie XGN-40.5 mit 33 kV RMU ist modular aufgebaut und kann fest installiert oder flexibel erweitert werden. Die gasisolierte Ringleitungseinheit der Serie
Es kann in großem Umfang in industriellen und zivilen Ringnetzen sowie Endstromversorgungsnetzen eingesetzt werden. Besonders geeignet für kleine Sekundärverteilungsstationen, Schaltstationen, Industrie- und Bergbauunternehmen, Flughäfen, Eisenbahnen, Autobahnen, U-Bahnen, Gewerbegebiete, Wohngebiete, Windkraft, Optoelektronik und andere Bereiche. Die Mittelspannungs-Ringkabelanlage der Serie XGN15-40.5 entspricht den Bestimmungen von GB3906 „3-35 kV AC Metal Enclosed Switchgear“ und IEC62271-200.
Modell und Bedeutungen
Was sind die Betriebsbedingungen des XGN15-40.5?
1. Umgebungslufttemperatur:maximal +40°C, minimal -20°C.
2. Relative Luftfeuchtigkeit:Monatsdurchschnitt nicht über 95 %, Tagesdurchschnitt nicht über 90 %.
3. Höhe:maximale Installationshöhe 2500 m über dem Meeresspiegel (Anpassung für größere Höhen erforderlich).
4. Der Standort muss frei von brennbaren oder explosiven Stoffen, starker Verschmutzung, chemischer Korrosion und heftigen Vibrationen sein.

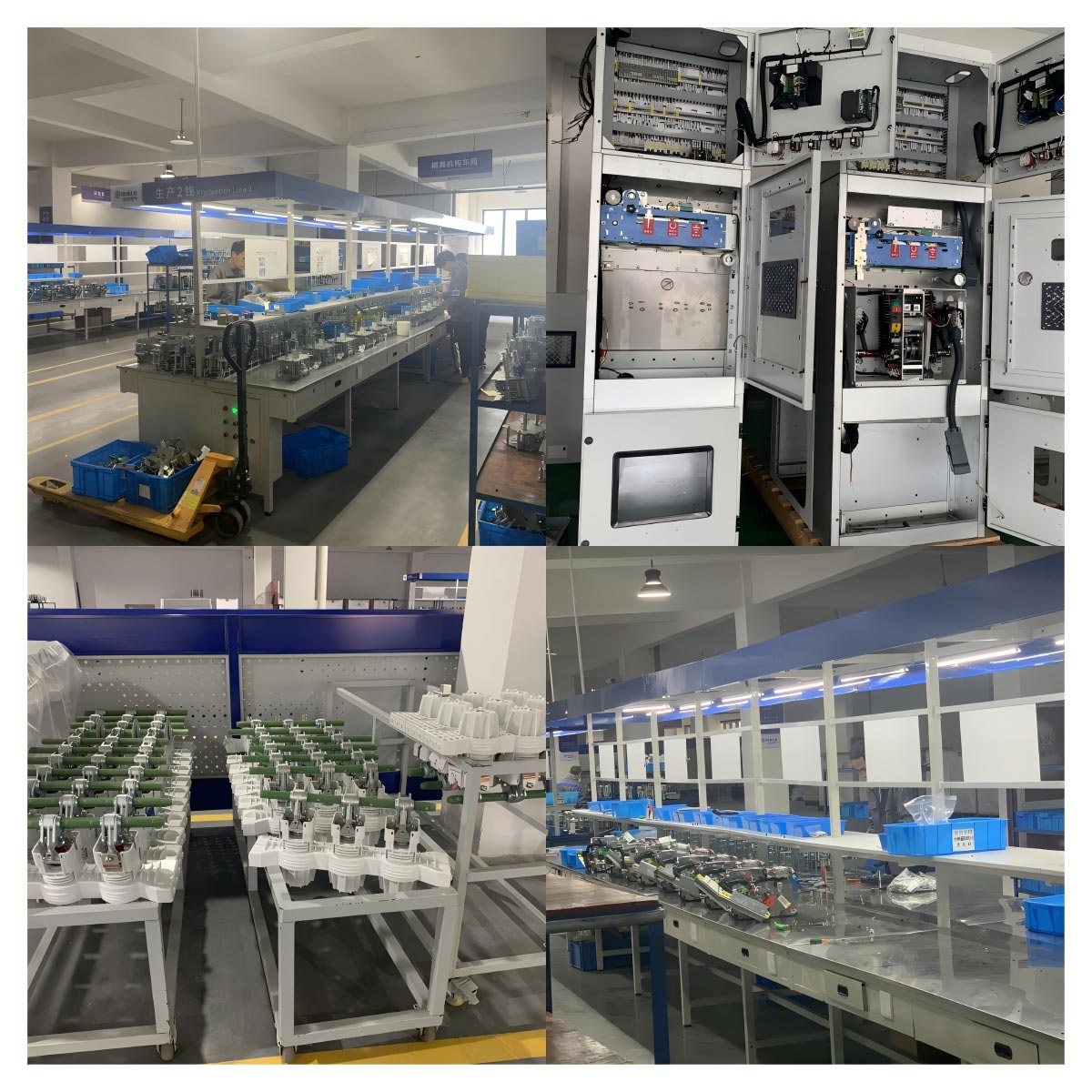

Unsere Werkstatt
Technische Parameter
| Artikel | Einheit | C-Einheit (Lasttrennschaltereinheit) | F-Einheit (Sicherungs- und Lasttrennschalter-Kombinationseinheit) | V-Einheit (Leistungsschaltereinheit) | |
| Nennspannung | kV | 40.5 | |||
| Nennstrom | A | 630 | 63 (Basierend auf dem Nennstromwert des Sicherungsdrahtes) | 630 | |
| Nennfrequenz | Hz | 50/60 | |||
| Bewerteter Isolationsgrad | Spannungsfestigkeit der Netzfrequenz (zwischen Phasen und Phase-Erde) | k | 95 | ||
| Spannungsfestigkeit bei Netzfrequenz (über offene Kontakte / Trennstrecke) | 110 | ||||
| Netzfrequenzfestigkeit (Steuer- und Hilfsstromkreise) | 2 | ||||
| Blitzstoßfestigkeitsspannung (zwischen Phasen und Phase-Erde) | 185 | ||||
| Blitzstoßfestigkeit (über offene Kontakte / Trennstrecke) | 215 | ||||
| Bewerteter Kurzzeitstrom | Hauptstromkreis / 4 Sekunden | kA | 20 | 一 | 20 |
| Erdungsschaltung / 4 Sekunden | kA | 20 | 一 | 20 | |
| Erdungsanschlusskreis / 4 Sekunden | kA | 17.4 | 一 | 17.4 | |
| Bewerteter Spitzenstrom | Hauptstromkreis | kA | 50 | 一 | 50 |
| Erdungskreis | kA | 43.5 | 一 | 43.5 | |
| Bemessungskurzschluss-Einschaltstrom | kA | 50 | 80 | 50 | |
| Bemessungskurzschlussausschaltstrom | kA | 31.5 | 20 | ||
| Bemessungsübertragungsstrom | A | 一 | 750 | 一 | |
| Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | 一 | 一 | |
| Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | 一 | 一 | |
| Kabel-Ladestromtest | A | 21 | 一 | 31,5(C1) | |
| Geräteabmessungen (Breite × Tiefe × Höhe) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Nenndruck von SF6-Gas (relativer Wert bei 20 °C) | Nenngasfülldruck | Mpa | 0.04 | ||
| Minimaler Funktionsdruck | Mpa | 0.02 | |||
| Schutzgrad | Versiegeltes Gehäuse | IP67 | |||
| Schaltanlagengehäuse | IP4X | ||||
| Jährliche relative Gasleckrate | %/Y | ≤0,01 | |||

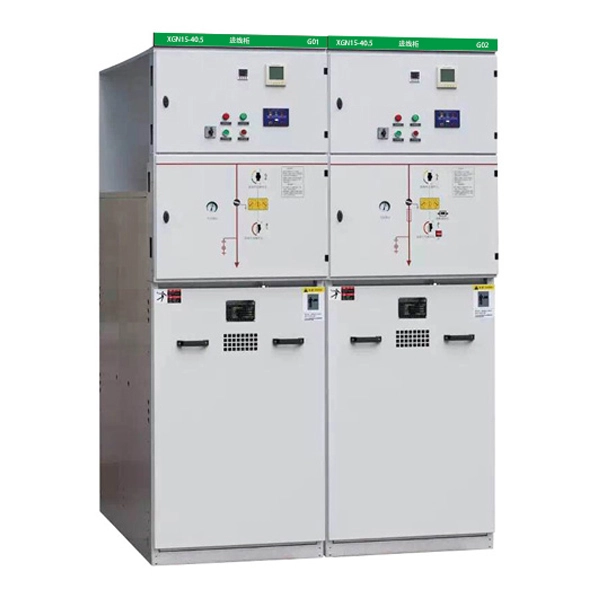

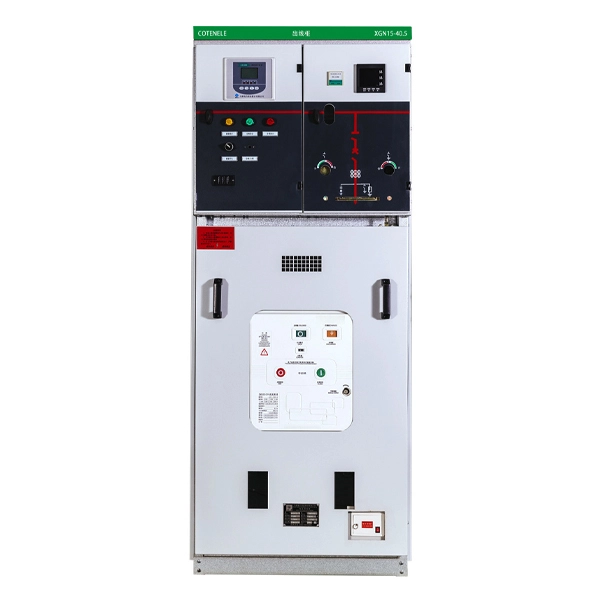

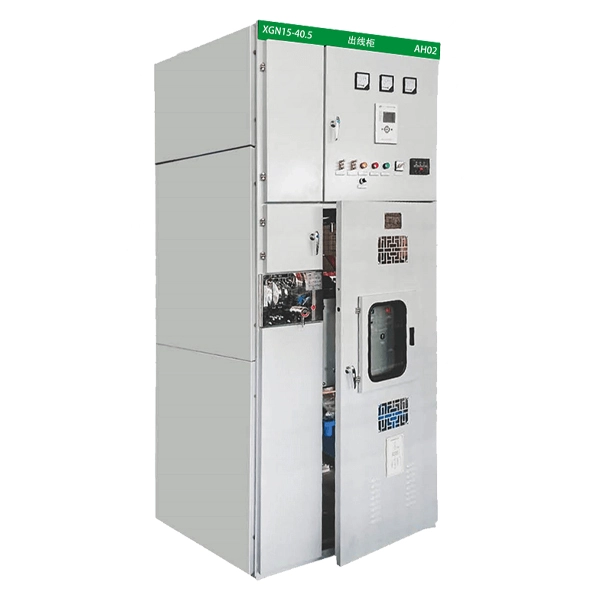

Was sind die Produktmerkmale der Ringhaupteinheit XGN15-40.5?
1. Modulares Design mit vier Fächern:Das Gerät besteht aus vier klar getrennten Abschnitten: dem Schaltgeräteraum, dem Sicherungsraum, dem Antriebsraum und dem Kabelraum (Grundrahmen). Diese Anordnung vereinfacht die Wartung und erhöht die Sicherheit.
2. Robuste, abgedichtete Schaltanlagenkonstruktion:Der Schaltanlagenraum besteht aus einem Metallgehäuse, das aus kaltgewalztem 3L-Stahl (oder Edelstahl) geschweißt ist. Es enthält alle Funktionsschaltkreise, einschließlich Lastschalter, Erdungsschalter und interne Sammelschienen.
3. Lastschalter für vertikale Bewegung:Der Lastschalter arbeitet mit einem vertikal beweglichen Kontaktsystem. Beim Schließen bewegt sich der bewegliche Kontakt nach unten, um den Stromkreis zu verbinden. An den beweglichen und festen Kontakten sind sowohl Haupt- als auch Lichtbogenkontakte vorhanden, was die Anzahl sicherer Schaltvorgänge deutlich erhöht.
4. Leistungsstarke Lichtbogenlöschung:Es wird eine selbststrahlende (Puffer) und Innenstrom-Lichtbogenlöschstruktur verwendet. Es gewährleistet eine starke Lichtbogenlöschung, ohne die Phase-zu-Phase- oder Phase-zu-Erde-Isolierung zu beeinträchtigen.
5. Integrierter Erdungsschalter:Der Erdungsschalter besteht aus einer beweglichen Klinge und einem festen Kontakt. Es schließt schnell unter Federkraft und sorgt so für eine zuverlässige Erdung.
6. Einfache visuelle Statusprüfung:Ein Sichtfenster auf der Frontplatte ermöglicht die direkte Beobachtung der Erdungsschalterstellung (offen oder geschlossen). An der Ober- und Rückseite des Schaltanlagenraums befinden sich vier rechteckige Zugangsöffnungen für Montage und Wartung.
7. Druckentlastung zur Sicherheit:Sicherheitsdruckentlastung: Die 33KV RMU MV gasisolierte Ringhauptschaltanlage ist mit einer explosionsgeschützten Vorrichtung an der Rückseite ausgestattet, um den Druck im Falle eines internen Lichtbogenfehlers abzulassen.
8. Transformatorschutz mit Sicherungsauslösemechanismus:Im Sicherungsfach sind strombegrenzende Hochspannungssicherungen in einem mit Epoxidharz gegossenen Isoliergehäuse untergebracht. Wenn eine Sicherung durchbrennt, wird ein Schlagbolzen ausgeworfen, der den Lasttrennschalter mechanisch auslöst – für einen schnellen und zuverlässigen Transformatorschutz.
9. Praktische Anordnung des Betätigungsmechanismus:Alle Bedienelemente befinden sich auf der Frontplatte. Jeder Funktionskreis ist mit einem manuellen (oder optional motorbetriebenen) Federantrieb für den Lastschalter und einem manuellen Federantrieb für den Erdungsschalter ausgestattet.
10. Übersichtliche Benutzeroberfläche und Anzeige:Die Frontplatte umfasst:
Drehknöpfe zum Schließen des Lastschalters, zum manuellen Öffnen und zum Betätigen des Erdungsschalters.
Anzeigelampen für den Status „Offen/Geschlossen“ des Lastschalters.
Druckknöpfe zum elektrischen Öffnen/Schließen (bei Motorantrieb).
Ein Schaubild, Positionsanzeigeetiketten und eine mit einem Vorhängeschloss abschließbare Position für zusätzliche Sicherheit.
11. Integrierte Verriegelung (Anti-Fehlbedienung):Mechanische Verriegelungen zwischen dem Lastschalter und dem Erdungsschalter verhindern Fehlbedienungen und gewährleisten so die vollständige Einhaltung der „Five-Prevention“-Sicherheit.
Wie kaufe ich die Ringhaupteinheit XGN15-40.5?
Die 33KV RMU MV gasisolierte Ringhauptschaltanlage muss individuell angepasst werden. Um einen reibungslosen Bestellvorgang zu gewährleisten, geben Sie bitte die folgenden Informationen an:
1. Grundlegende Bestell- bzw. Kaufinformationen:Produktname, Spezifikation, Modell, Menge, Nennspannung der Sicherungen und gewünschtes Lieferdatum.
2. Zeichnungen:Einliniendiagramm (Primärsystemdiagramm), Anordnungszeichnung oder Grundriss der Ringhaupteinheit.
3. Benötigtes Zubehör:Listen Sie alle benötigten Ersatzteile oder Spezialwerkzeuge auf, z. B. Gasfüll- und -ablassgeräte.
4. Gehäusefarbe für die RMU:Geben Sie den gewünschten RAL-Code oder Farbstandard für das Gehäuse an.
5. Besondere Bedürfnisse:Wenn die oben genannten Informationen Ihre Anforderungen nicht erfüllen können, teilen Sie uns bitte Ihre zusätzlichen technischen oder funktionalen Anforderungen mit. Diese können separat besprochen und vereinbart werden.

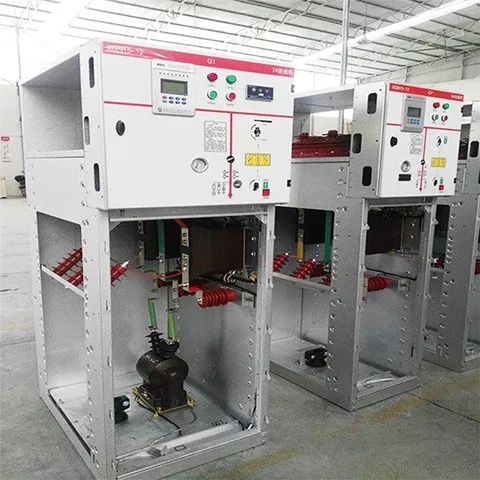

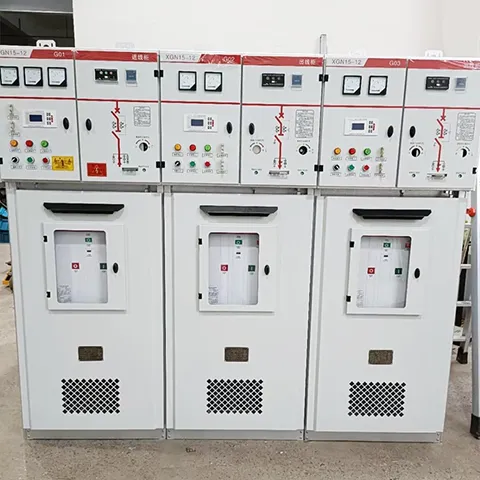

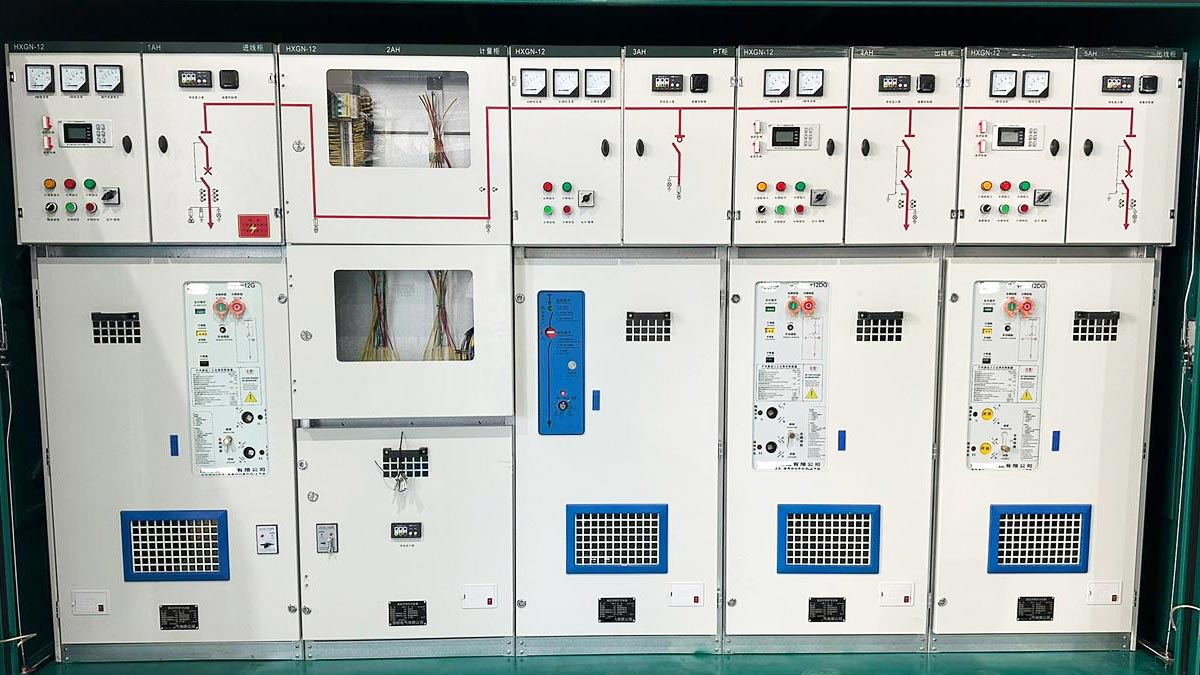

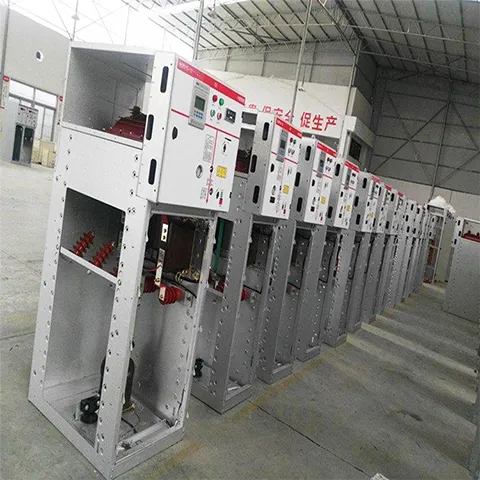

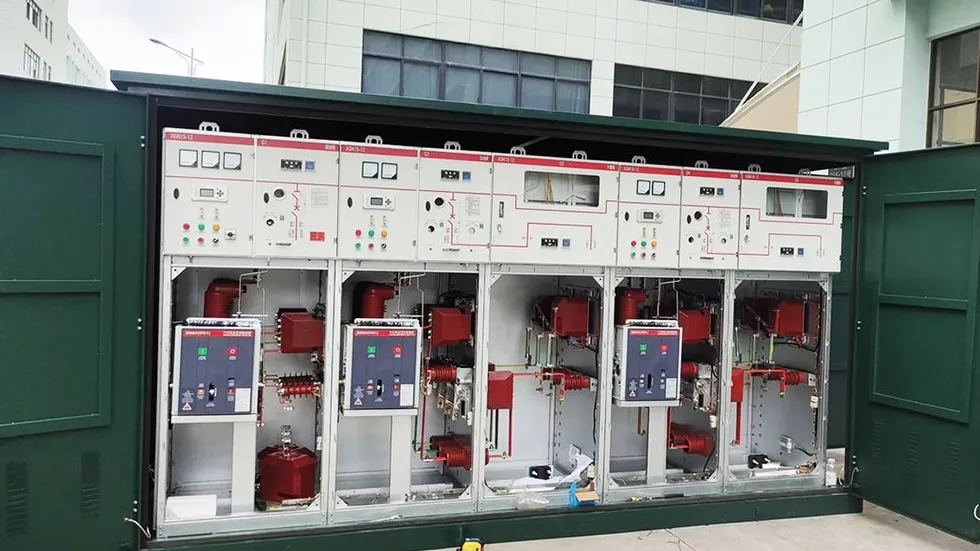

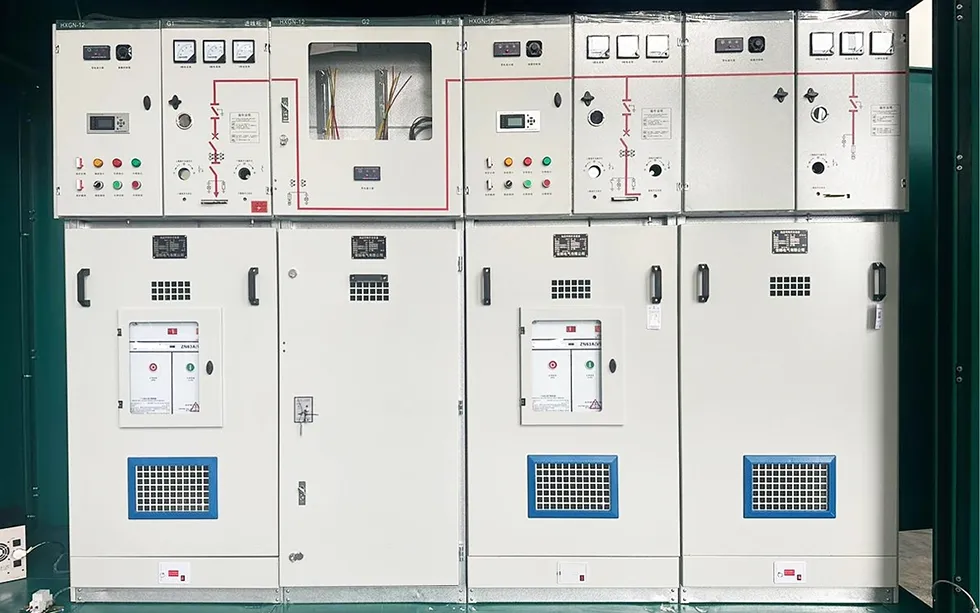

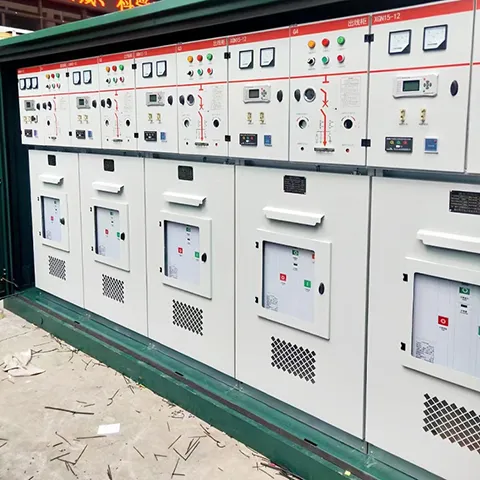

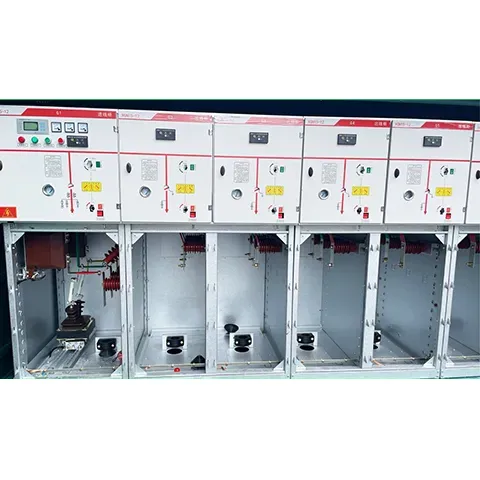

Produktshows
