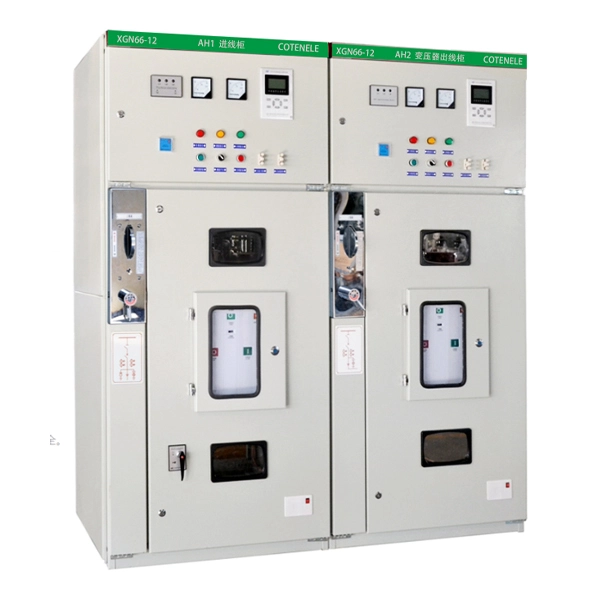

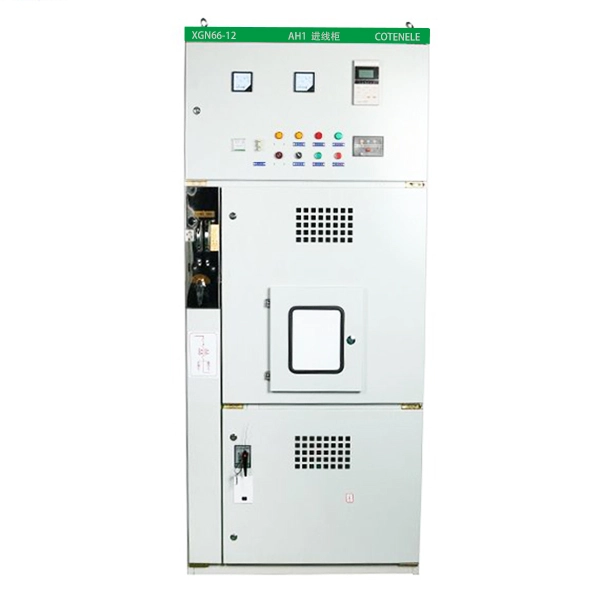

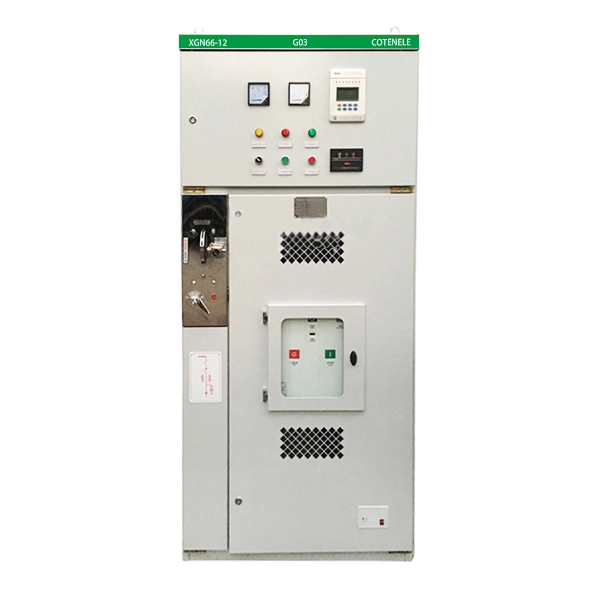

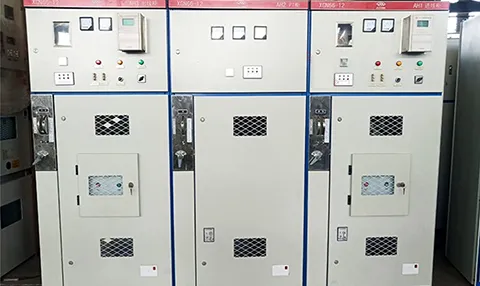

11KV RMU Mittelspannungs-Ringhaupteinheit MV-Schaltanlage
Cotenele ist ein großer Hersteller und Lieferant von Mittelspannungs-Ringleitungsgeräten und deren internen Kernkomponenten in China. Unsere Mittelspannungs-RMUs werden hauptsächlich in Regionen wie Europa und den Nahen Osten exportiert. Die 11-kV-RMU-Mittelspannungs-Ringleitungs-MV-Schaltanlage der Serie Es wird häufig zur Stromverteilung, Stromkreissteuerung und zum Schutz in Anwendungen wie Umspannwerken, Industrieanlagen, Hochhäusern, Wohnanlagen und auf Sockeln montierten Transformatoren eingesetzt.
Als einer der bekanntesten Exporteure in China beliefert Cotenele seit langem Kunden im Nahen Osten, in Afrika und Europa mit stabilen, sicheren und zuverlässigen Ringkabelprodukten.
Die 11-kV-RMU-Mittelspannungs-Ringhaupteinheit-MV-Schaltanlage der Serie
Zu seinen Hauptmerkmalen gehören eine kompakte Stellfläche (ungefähr 50 % kleiner als bei herkömmlichen Designs), eine robuste, metallgekapselte Konstruktion mit getrennten Fächern, mechanische Fünffachverriegelungen und Kabelzugang an der Vorderseite für eine einfache Installation und Wartung.
Das Gerät entspricht den Standards GB3906, DL/T 404 und IEC 62271-200.
.
Modell und Bedeutungen
Arbeitsbedingungen
1. Der Aufstellungsort darf nicht höher als 1000 m liegen.
2. Die Umgebungstemperatur sollte zwischen -25 °C und +40 °C liegen und die Durchschnittstemperatur über einen Zeitraum von 24 Stunden darf nicht höher als +35 °C bleiben.
3. Der zulässige Neigungswinkel zur Horizontalen beträgt maximal 3°.
4. Die seismische Intensität am Standort darf die Stärke 8 nicht überschreiten.
5. Das Gerät muss in Bereichen aufgestellt werden, in denen keine starken Vibrationen, starken Erschütterungen oder Explosionsgefahr besteht.
Wichtigste technische Parameter
| SN | Artikel | Einheit | Technische Parameter |
| 1 | Nennspannung | kV | 3,6,7,2,12,24,35,40,5 |
| 2 | Bemessungsspannungsfestigkeit | kV | Für Erde und zwischen Phasen: 42 kV; für Trennstrecke: 48 kV |
| 3 | Bemessungs-Blitzstoßfestigkeitsspannung | kV | Für Erde und zwischen Phasen: 75 kV; für Trennstrecke: 85 kV |
| 4 | Nennfrequenz | Hz | 50 |
| 5 | Nennstrom | A | 630,1250, |
| 6 | Bemessungskurzschlussausschaltstrom (RMS) | kA | 20,25,31,5, |
| 7 | Bemessungskurzschluss-Einschaltstrom (Spitze) | kA | 50,63,80, |
| 8 | Dynamischer Bemessungsstrom (Spitze) | kA | 50,63,80 |
| 9 | Nenn-Wärmefestigkeit für 4 s (RMS) | kA | 20,25,31,5 |
| 10 | Schutzart (oder Schutzgrad) | IP2X | |
| 11 | Abmessungen (Breite x Tiefe x Höhe) | mm | 900×1000×2300 |
| 12 | Gewicht | kg | ≈600 |

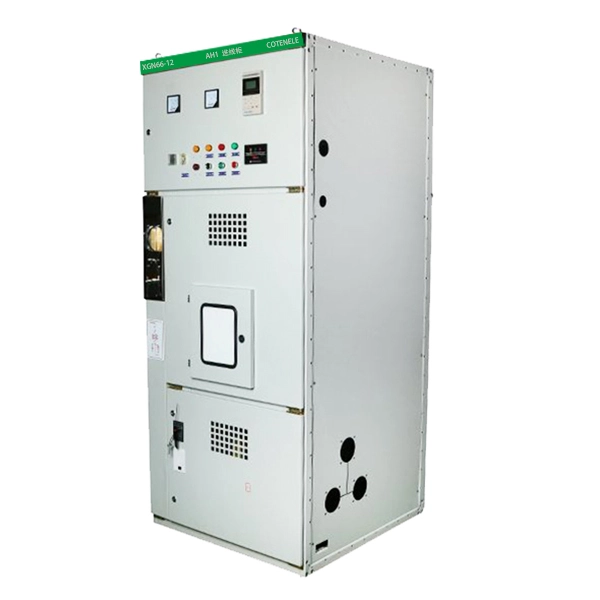

Was sind die Struktur und die Kernvorteile von XGN66 RMU?

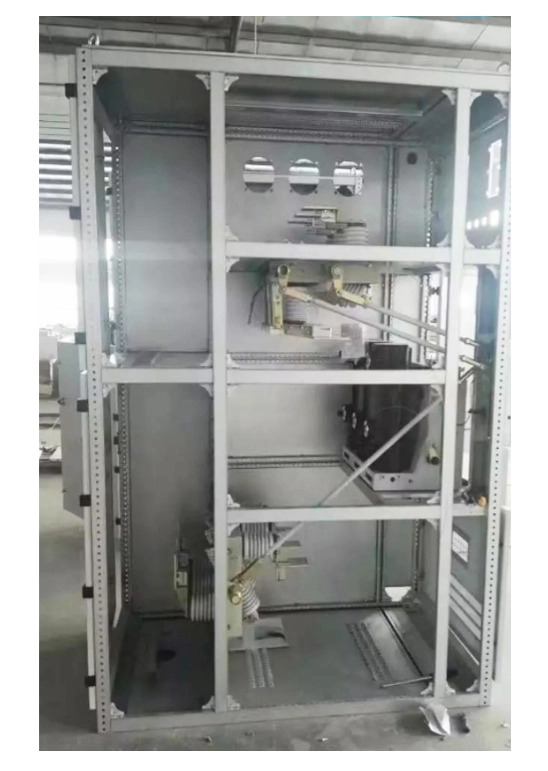

Die 11-KV-RMU-Mittelspannungs-Ringhaupteinheit-MV-Schaltanlage der XGN66-Serie verfügt über eine metallgekapselte Kastenstruktur. Der Innenraum ist typischerweise durch Stahlplatten in unabhängige Fächer wie den Leistungsschalterraum, den Sammelschienenraum, den Kabelraum und den Instrumentenraum unterteilt. Diese Struktur erhöht die allgemeine Sicherheit.
Zu den Hauptvorteilen der RMUs gehören:
- Kompakte Größe, platzsparend: Die Ringhaupteinheit hat ein kompakteres Volumen als herkömmliche metallverkleidete Schaltanlagen wie KYN28 und KYN61 und beträgt nur etwa 50 % ihrer Größe, wodurch der Platzbedarf für Umspannwerke effektiv reduziert werden kann.
- Robuste Struktur, zuverlässige Leistung: Die Ringhaupteinheit verfügt über einen Körper mit hoher mechanischer Festigkeit, der aus hochwertigem Winkelstahl geschweißt oder aus aluzinkbeschichteten Stahlplatten zusammengesetzt ist. Alle Bedienvorgänge der Ringleitungen sind mit mechanischen Verriegelungen mit „Five-Prevention“-Funktion ausgestattet, die die Betriebssicherheit gewährleisten.
- Einfache Wartung, sicherer Betrieb: Die Hauptkomponenten der Ringleitungsgeräte sind im mittleren und unteren Teil des Panels untergebracht, was die Installation und Inbetriebnahme erleichtert. Beobachtungsfenster an den Türen ermöglichen die Anzeige des internen Komponentenstatus. Zum Schutz des Personals bei internen Störungen ist der Schaltanlagenkörper mit Druckentlastungskanälen ausgestattet.
- Breite Anwendung, flexible Konfiguration: Diese RMU ist für verschiedene Standorte geeignet. Der Hauptschalter ist typischerweise der Vakuum-Leistungsschalter ZN63A (VS1-12), er kann jedoch auch mit einem Lasttrennschalter ausgestattet werden. Der Trennschalter ist häufig der Drehtrennschalter der Serie GN30-10. Darüber hinaus werden eingehende und ausgehende Kabel zur bequemen Installation an der Vorderseite des Schranks angeschlossen.
Anwendungsbereich
Die 11-kV-RMU-Mittelspannungs-Ringleitungs-MV-Schaltanlage der Serie Zu den Hauptanwendungsbereichen gehören:
Kraftwerke und Umspannwerke:Die Ringhauptgeräte der Serie XGN66 werden normalerweise als Hilfsstrom- oder Stationsstromverteilungsgerät verwendet, bei dem normalerweise kompakte vorgefertigte Umspannwerke im Innen- oder Außenbereich montiert werden.
Industrie- und Bergbauunternehmen:In vielen Fabriken oder Bergwerken wurden die kompakten RMUs häufig zur Stromverteilung und -steuerung in Werkstätten und Fabrikbereichen eingesetzt, um Platz zu sparen.
Hochhäuser und Wohnanlagen:Im städtischen Wohnbereich wird die Ringleitungseinheit normalerweise als Kerngerät in Benutzerverteilungsräumen oder Schaltstationen im Freien montiert.
Auf dem Pad montierte Unterstationen:Als Hochspannungseinheit im Kompakt-Umspannwerk zur Steuerung des Transformators im Umspannwerk.

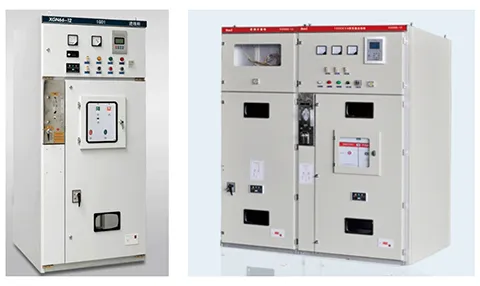

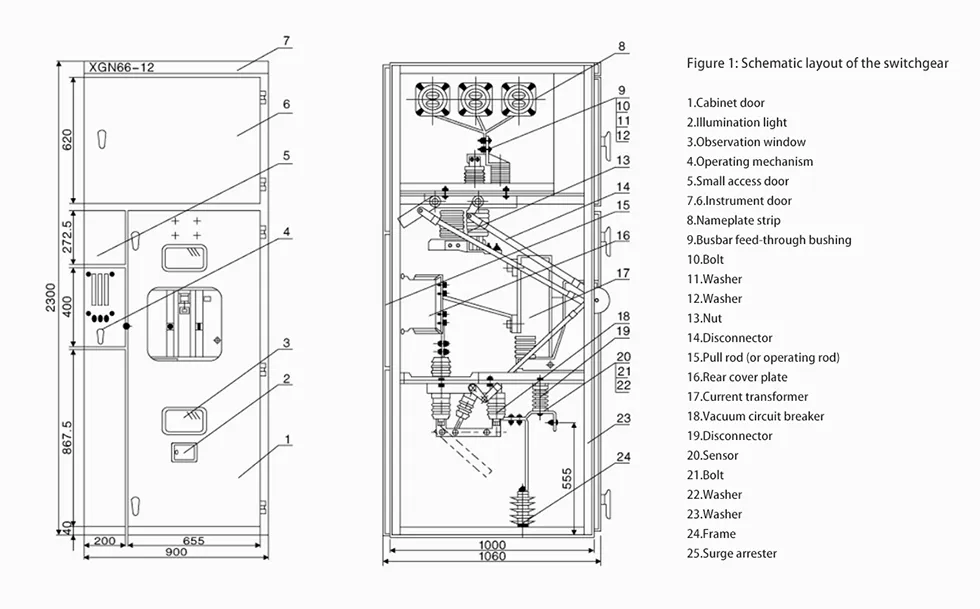

Aussehen und Dimension

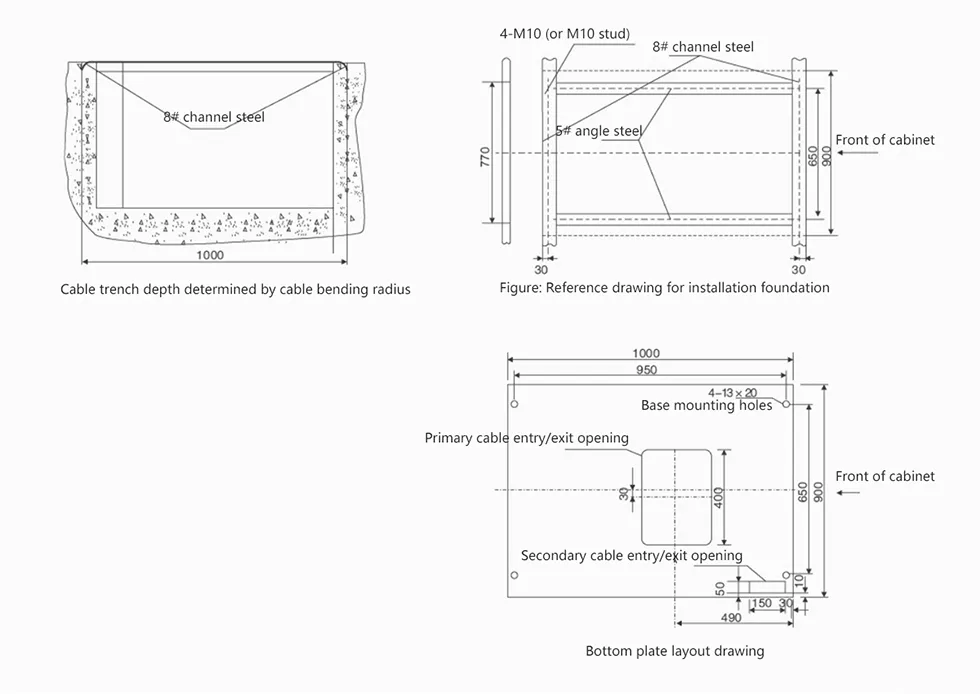

Installationsanleitungsdiagramm
Wartungs- und Inspektionsanweisungen
Benutzer sollten die 11-KV-RMU-Mittelspannungs-Ringhaupteinheit-MV-Schaltanlage regelmäßig warten und überprüfen, basierend auf den folgenden Punkten:
1. Entfernen Sie den Staub von der Oberfläche aller Komponenten, insbesondere der Isolierkomponenten.
2. Überprüfen Sie die mechanischen Betriebsteile und tragen Sie regelmäßig Schmierfett auf, um einen reibungslosen und zuverlässigen Betrieb zu gewährleisten.
3. Bei Komponenten wie Leistungsschaltern, Trennschaltern und Erdungsschaltern sollte die Wartung gemäß den jeweiligen Benutzerhandbüchern durchgeführt werden.
4. Überprüfen Sie, ob die elektrischen Kontaktpunkte in gutem Zustand sind, prüfen Sie sie auf Anzeichen von Überhitzung und stellen Sie sicher, dass der Erdungskreis durchgängig ist.
5. Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.
Für die Fehlerbeseitigung empfiehlt es sich in der Regel, den Hersteller um Hilfe zu bitten. Für kleinere Anpassungen oder kleinere Störungen können Benutzer auf dieses Handbuch und die entsprechenden Benutzerhandbücher der Hauptkomponenten zur Selbstreparatur zurückgreifen.

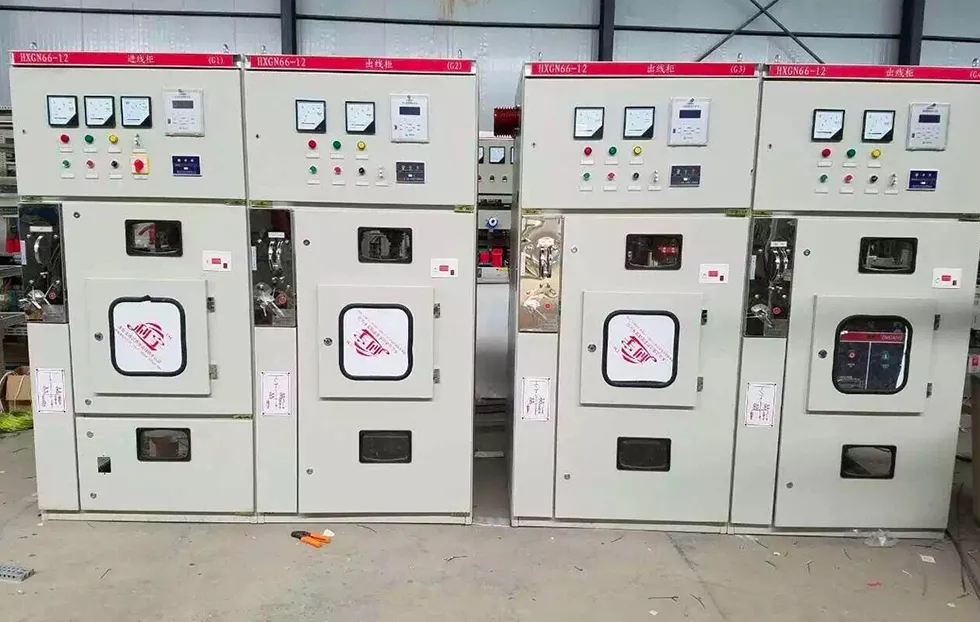

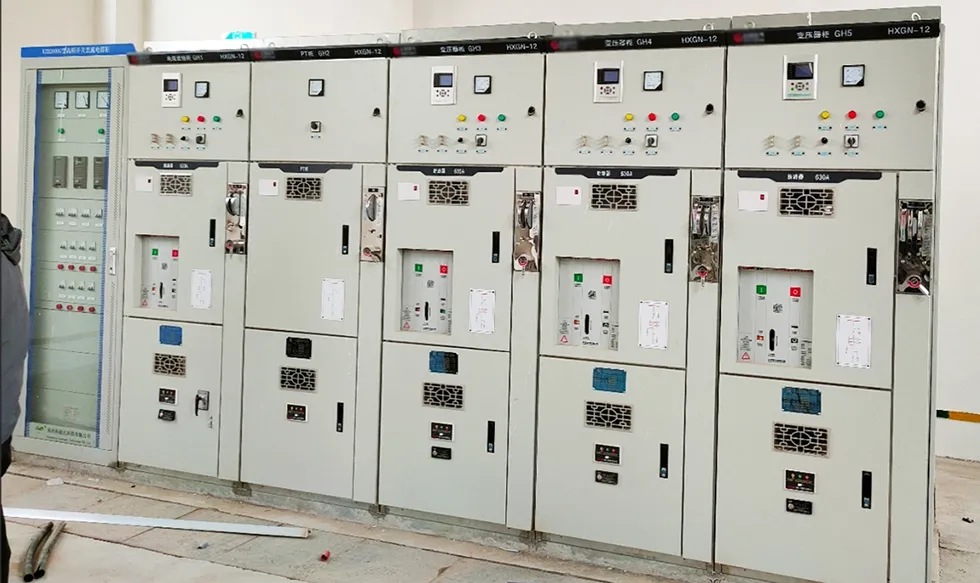

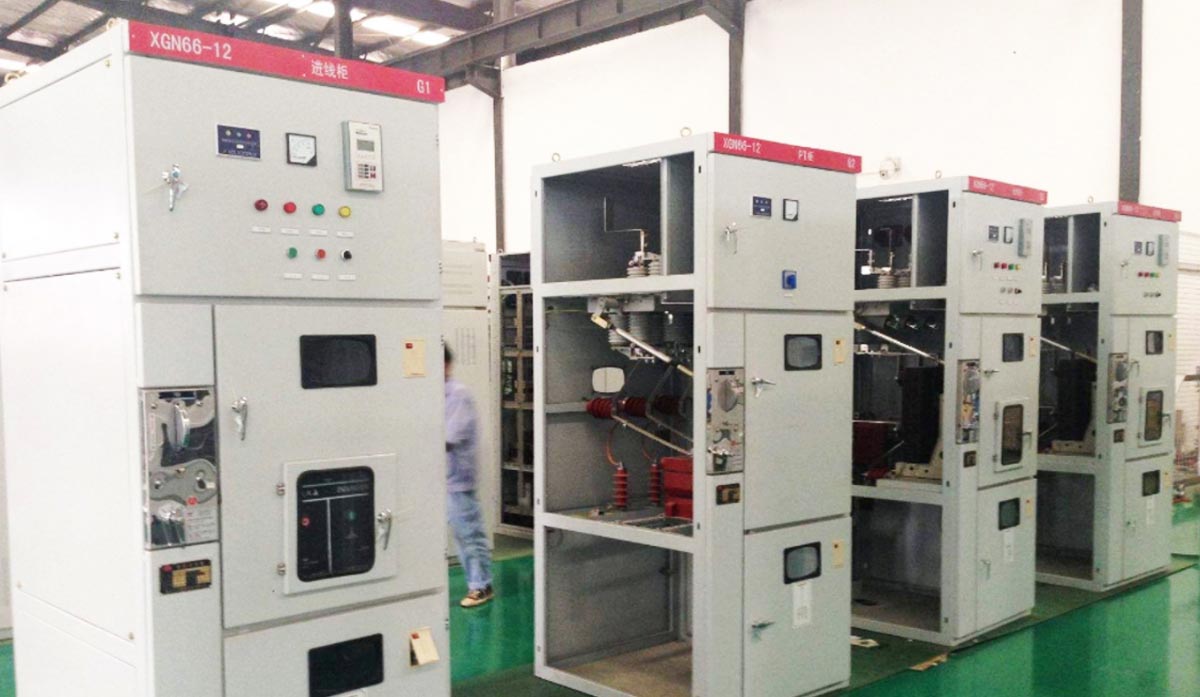

Produktshows
