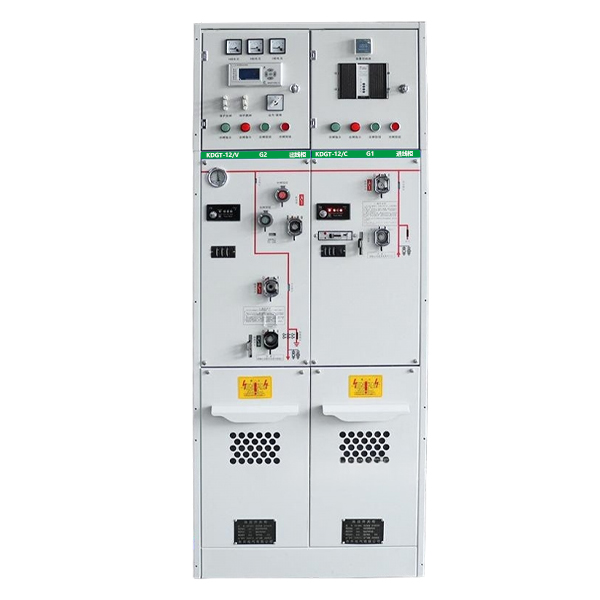

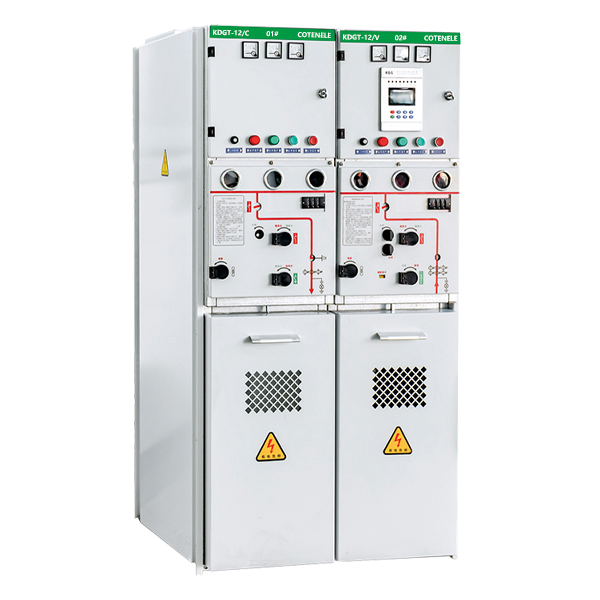

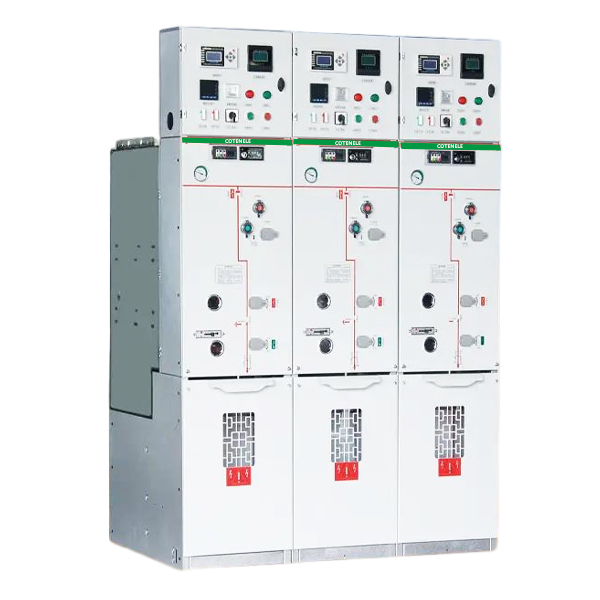

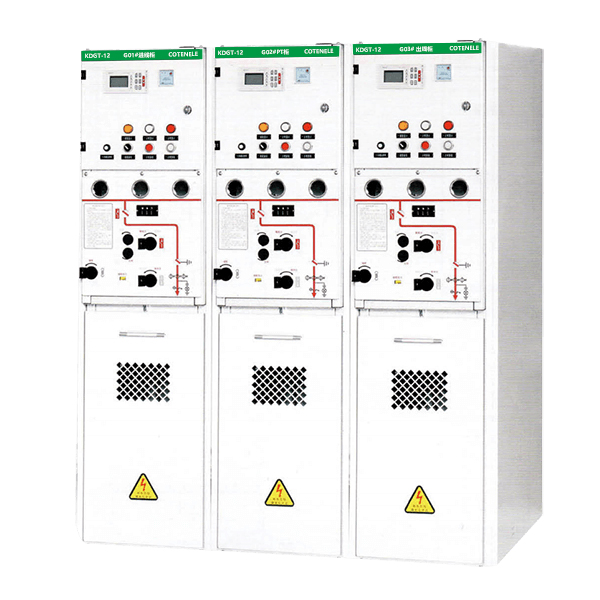

Fest isolierte Mittelspannungs-Ringhaupteinheit

Die fest isolierte Mittelspannungs-Ringhaupteinheit ist eines der Hauptprodukte von Cotenele. Die fest isolierte Mittelspannungs-Ringhaupteinheit ist ein Schlüsselelement der Verteilungsausrüstung, die zum Teilen, Koppeln und Lastabgriff von Kabelleitungen in Mittelspannungsverteilungsnetzen verwendet wird. Basierend auf der Entwicklung isolierender Medien haben sich Mittelspannungs-RMUs von luftisolierten zu SF₆-gasisolierten Designs weiterentwickelt. Die feststoffisolierte Mittelspannungs-RMU ist ein vollständig isoliertes, vollständig abgedichtetes Verteilungsgerät, das aus mit SF₆-Gas gefüllten Mittelspannungs-RMUs entwickelt wurde.

Das Schlüsselkonzept besteht darin, den Schalter und die stromführenden Mittelspannungsteile vollständig in Epoxidharz oder ähnliche feste Materialien einzukapseln und die herkömmliche Gasisolierung durch feste Medien zu ersetzen und so eine vollständig isolierte, vollständig abgedichtete und wartungsfreie Verteilungslösung zu erreichen. Angetrieben durch Chinas „Carbon Peak, Carbon Neutrality“-Strategie und die wachsende Nachfrage nach intelligenten Verteilungsnetzen wächst der Markt für feststoffisolierte Mittelspannungs-RMUs weiter. Es wird erwartet, dass die globale Marktgröße bis 2032 etwa 2,4 Milliarden US-Dollar erreichen wird, mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von etwa 6 %.

Die Definition der feststoffisolierten Mittelspannungs-Ringleitungsanlage:

Eine feststoffisolierte Mittelspannungs-Ringkabelanlage ist als RMU definiert, die feste Isoliermaterialien als primäres Isoliermedium verwendet. Die feststoffisolierte Mittelspannungs-RMU ist eine vollständig isolierte, vollständig abgedichtete Moduleinheit, in der der Vakuum-Unterbrecher und seine leitenden Verbindungen, der Trennschalter, der Erdungsschalter, die Hauptsammelschiene, die Abzweigsammelschiene und andere Hauptstromkreiskomponenten (entweder einzeln oder in Kombination) in einem festen Isoliermaterial eingekapselt sind. Die vom Personal berührbaren Außenflächen sind mit einer leitfähigen oder halbleitenden Abschirmschicht beschichtet und können direkt und zuverlässig geerdet werden.

Wichtigste technische Parameter:

Die Produktvorteile:

1. Umweltfreundlich

Feststoffisolierte RMUs machen den Einsatz von SF₆-Gas vollständig überflüssig. Sie verwenden feste Materialien (Epoxidharz, Silikonkautschuk) als Isoliermedium, die keine giftigen Substanzen oder Treibhausgase ausstoßen, was wirklich keine Emissionen und keine Umweltverschmutzung gewährleistet.

2. Sicherheit und Zuverlässigkeit

Feste Isolierung leckt nicht. Dadurch wird das Sicherheitsrisiko eines Isolationsversagens, das durch Gasaustritt aus beschädigten oder schlecht abgedichteten SF₆-gefüllten Einheiten verursacht wird, grundsätzlich eliminiert, was die Sicherheit erheblich verbessert. Die Phasen sind voneinander getrennt, sodass selbst ein interner Fehler keinen Kurzschluss zwischen den Phasen verursacht. Eine umfassende mechanische und elektrische Fünffachverriegelung beugt Fehlbedienungen wirksam vor.

3. Starke Anpassungsfähigkeit an die Umwelt

Feststoffisolierte RMUs sind von äußeren Klimabedingungen unbeeinflusst und arbeiten stabil in rauen Umgebungen wie z

Extrem kalte Umgebungen, große Höhenlagen und Nässe, Salznebel, Sandsturm und andere raue Umgebungen.

4. Wartungsfrei und niedrige Betriebskosten

Da keine Gefahr einer Gasleckage besteht, ist es nicht erforderlich, regelmäßig SF₆ nachzufüllen oder den Gasdruck zu überprüfen. Die Notwendigkeit einer Gasdrucküberwachung entfällt, wodurch der Wartungsaufwand erheblich reduziert wird und sogar ein wirklich wartungsfreier Betrieb erreicht wird.

5. Kompakte Struktur

Die Durchschlagsfestigkeit der Feststoffisolierung beträgt etwa das 3- bis 5-fache der von SF₆-Gas, wodurch der erforderliche Isolationsabstand erheblich reduziert und somit das Gerätevolumen und der Platzbedarf reduziert werden. Dadurch können Miniaturisierungsanforderungen erfüllt werden.

6. Intelligenzkompatibilität

Feststoffisolierte RMUs lassen sich problemlos in intelligente Verteilerterminals integrieren. Durch das Hinzufügen intelligenter Mess- und Steuereinheiten (konform mit IEC 61850) und 5G/Glasfaser-Kommunikationsmodulen können Echtzeitparameter wie Schaltstatus, Laststrom und Innentemperatur/-feuchtigkeit hochgeladen werden.

Kernkomponenten und Aufbau der feststoffisolierten Mittelspannungs-Ringleitung:

Kernkomponenten

Strukturlayout

Gasisolierte Ringleitung vs. feststoffisolierte Ringleitung:

Hauptfunktionseinheiten für eine umweltfreundliche Ringhaupteinheit

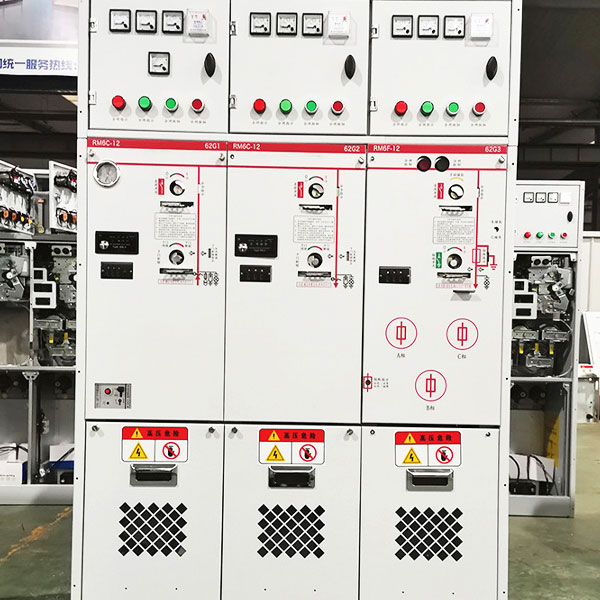

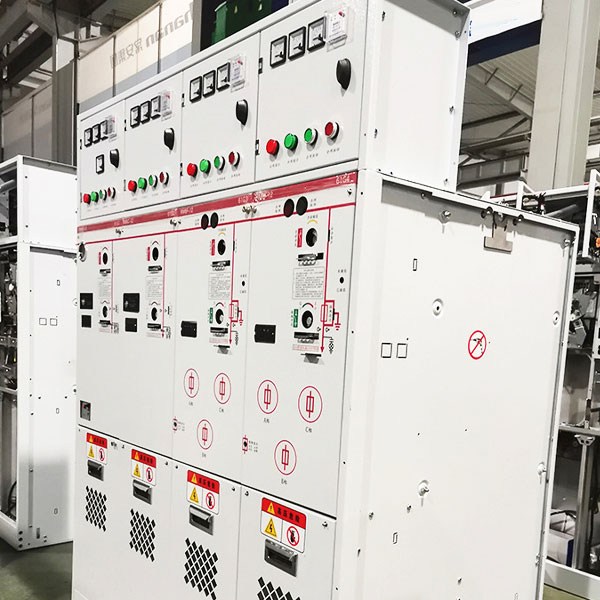

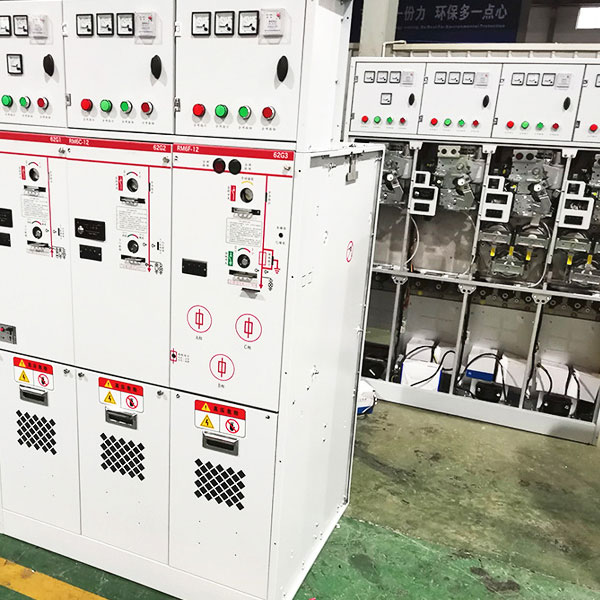

Unsere Werkstatt

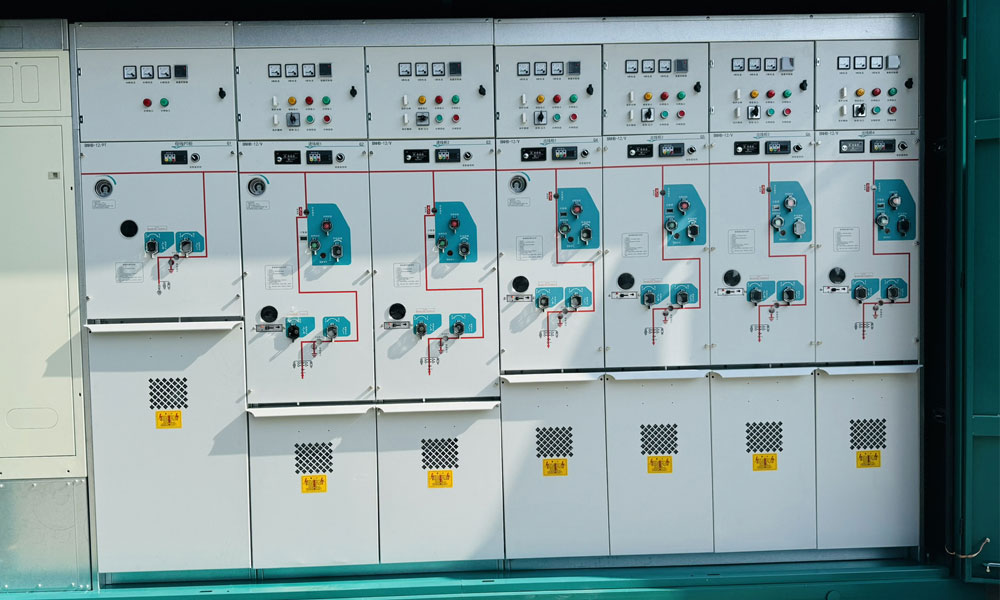

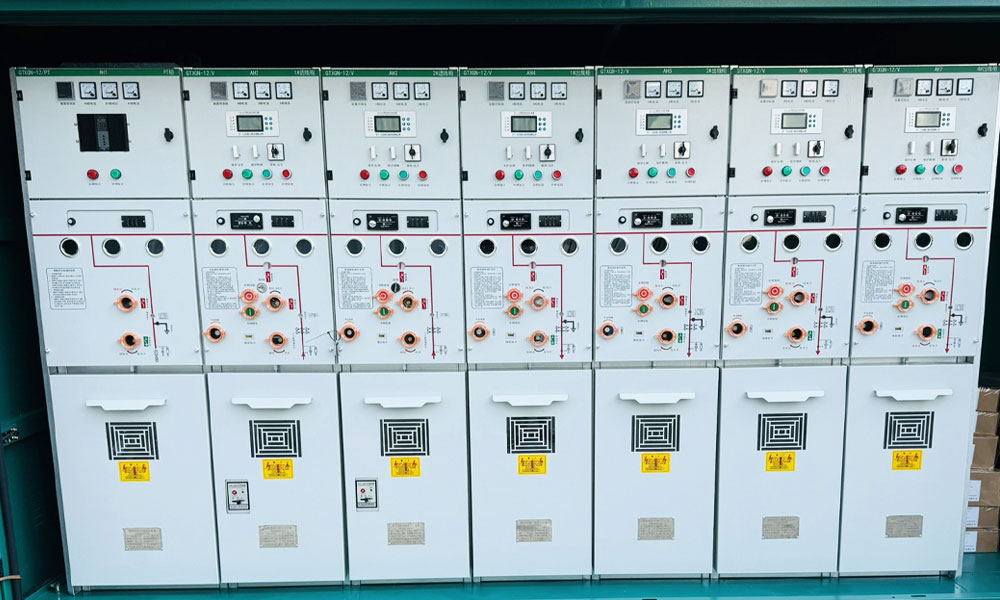

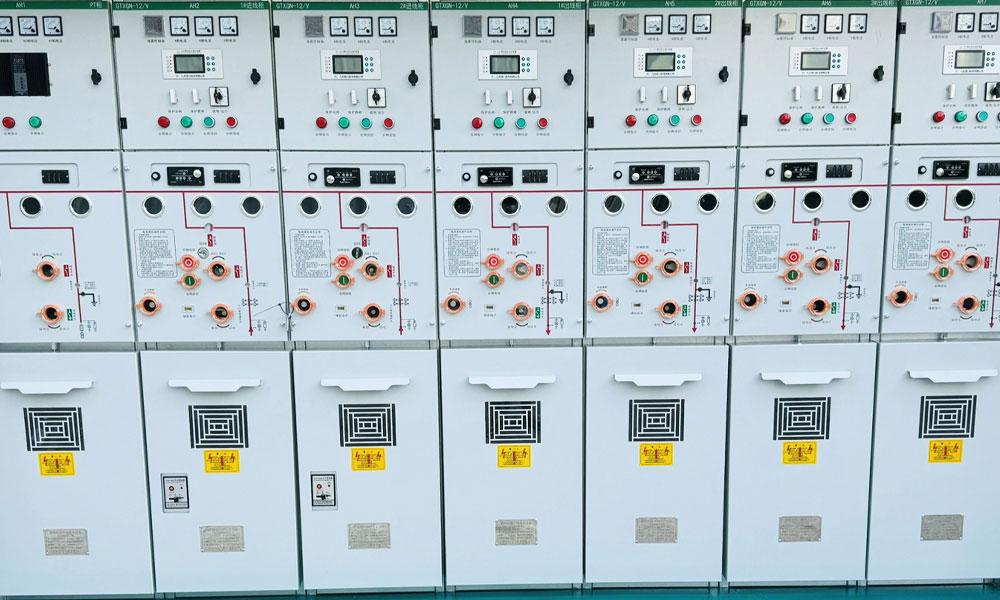

Produktshows
