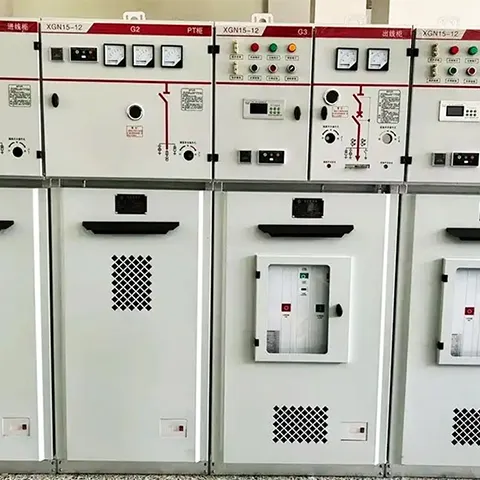

22-KV-Mittelspannungs-Ring-Haupteinheit-RMU-Panel

Die Ringhaupteinheit ist eines der Kernprodukte von Cotenele. Wir können RMUs mit Spannungen von 3,6 kV bis 40,5 kV liefern. Das 22-kV-Mittelspannungs-Ringhaupteinheits-RMU-Panel der XGN15-24-Serie ist für dreiphasige Wechselstrom-50-Hz-Stromverteilungssysteme mit einer Nennspannung von 24 kV ausgelegt. Der gesamte Schrank der Ringleitungsanlage verfügt über eine Luftisolierung für das Sammelschienensystem. Die XGN15-24 RMU wurde für moderne Verteilungsnetze entwickelt und ist eine kompakte, erweiterbare und skalierbare metallgekapselte Schaltanlagenlösung, die für Verteilungsautomatisierungsanwendungen geeignet ist. Das Produkt entspricht vollständig den Normen IEC 62271-200 und erfüllt die Anforderungen von städtischen Stromnetzsanierungs- und industriellen Stromverteilungsprojekten.

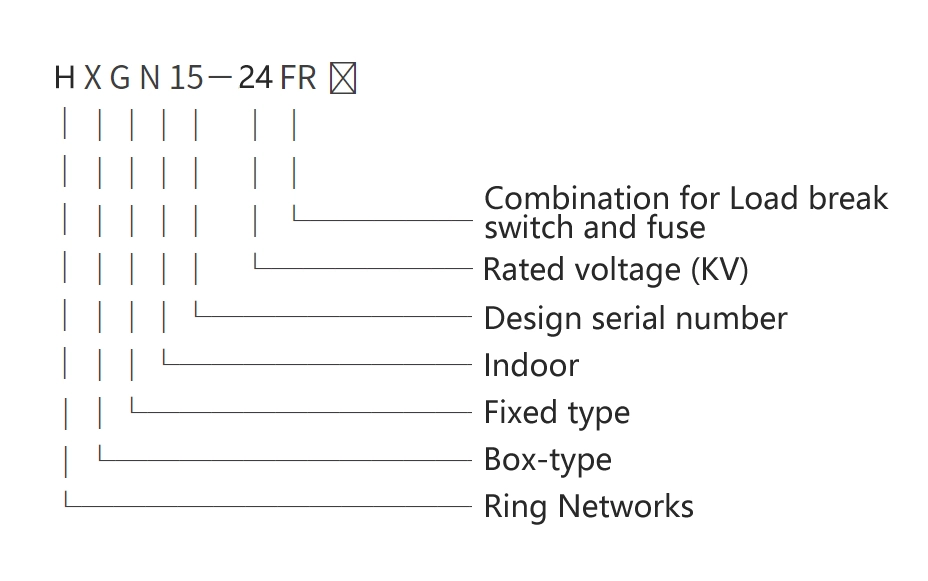

Modell und Bedeutungen

Arbeitsbedingungen

1. Umgebungstemperaturbereich:Die Obergrenze liegt bei +40 °C, die Untergrenze bei –25 °C. Die über einen Zeitraum von 24 Stunden gemessene Durchschnittstemperatur darf +35 °C nicht überschreiten.

2. Relative Luftfeuchtigkeit:Die tägliche durchschnittliche relative Luftfeuchtigkeit überschreitet nicht 95 %, und die monatliche durchschnittliche relative Luftfeuchtigkeit bleibt unter 90 %.

3. Höhe:Die Höhe darf 1.000 m über dem Meeresspiegel nicht überschreiten.

4. Klimaanlage:Die Umgebungsluft ist frei von nennenswerten Verunreinigungen durch Staub, Rauch, korrosive oder brennbare Gase, Dampf oder Salznebel.

5. Vibrations- und seismische Bedingungen:Von außen auftretende Vibrationen oder Bodenbewegungen sind vernachlässigbar und haben keinen messbaren Einfluss auf das Gerät.

Technische Parameter

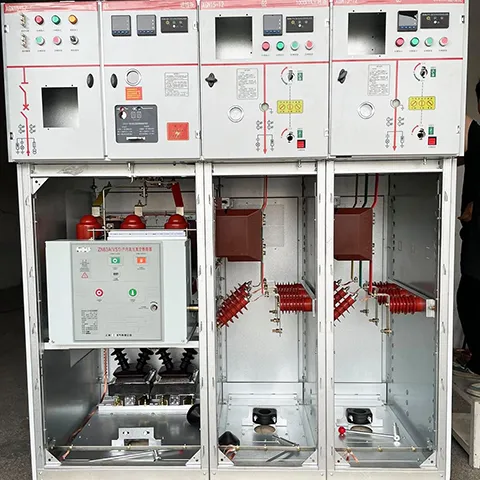

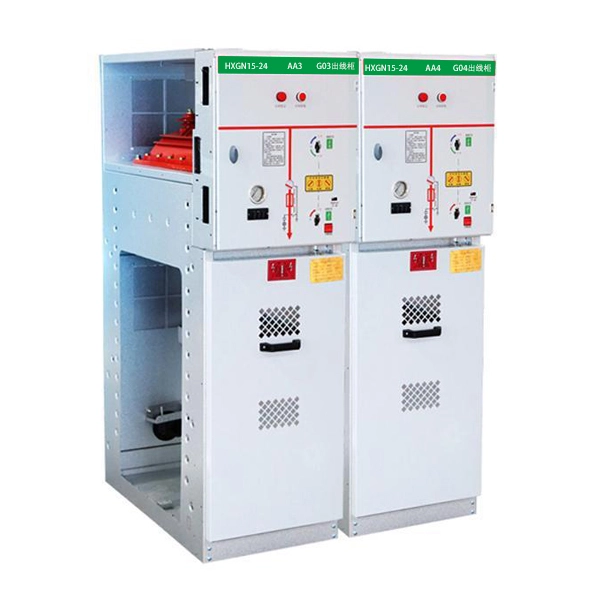

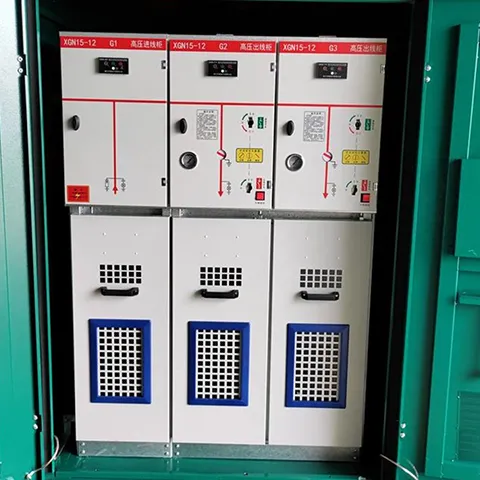

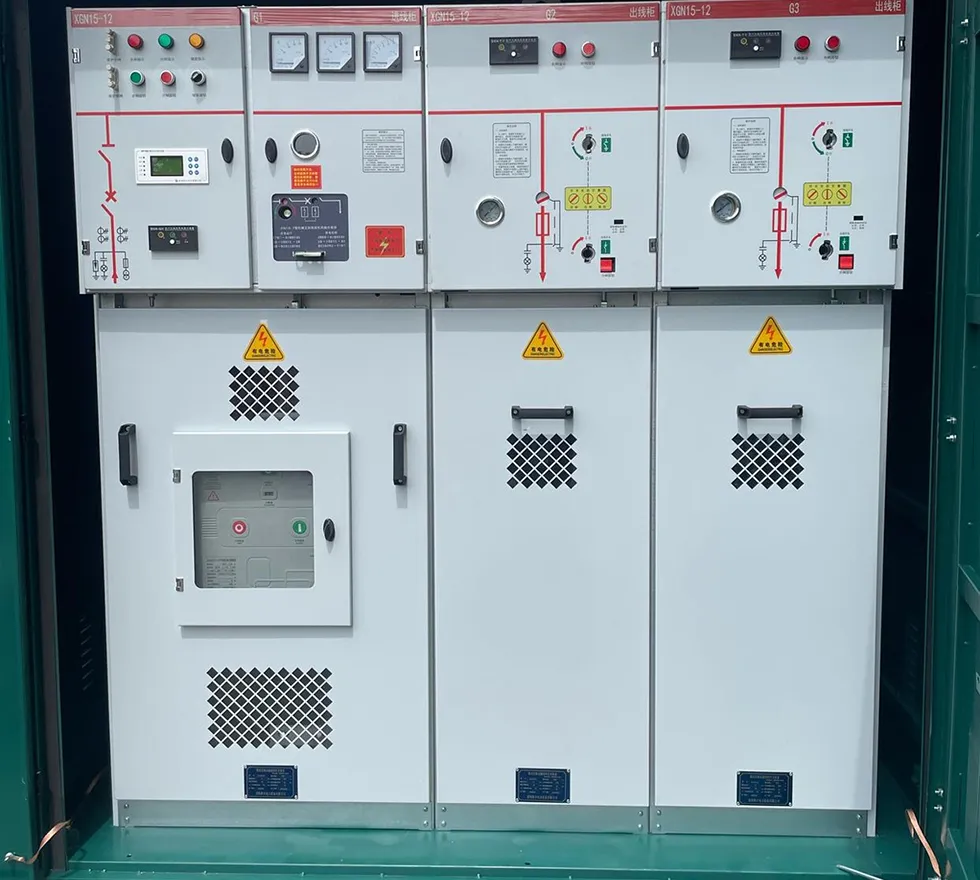

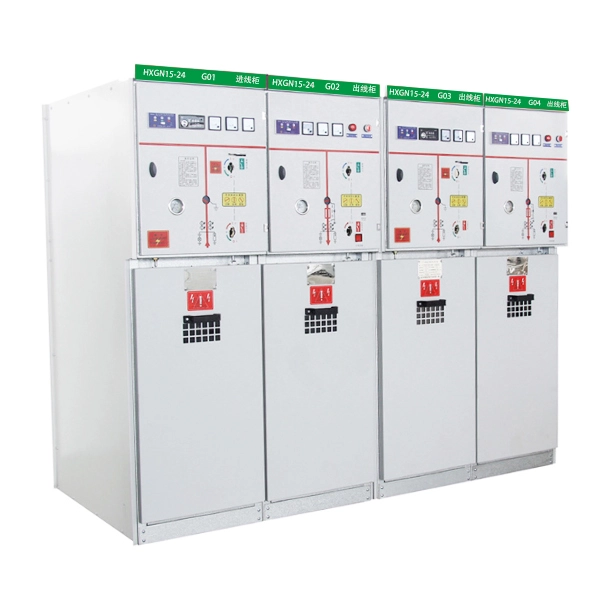

Produktstruktur des XGN15-24

Das RMU-Panel der Mittelspannungs-Ringhaupteinheit XGN15-24 22KV besteht aus vier Hauptfunktionsfächern, wobei jedes Fach unterschiedliche Rollen innerhalb der Schaltanlage hat:

1. Sammelschienenraum

Der Sammelschienenraum befindet sich im oberen Bereich des Ringkabelkastens. Die Hauptsammelschienen sind miteinander verbunden und verlaufen durch das gesamte Gehäuse der Ringkabelanlage. Die Hauptaufgabe dieses Fachs besteht in der effizienten Stromsammlung und -verteilung über mehrere miteinander verbundene Einheiten.

2. Lastschalterfach (Hauptschalterfach)

Lasttrennschalter (z. B. FLN36-24 oder FLN56) werden normalerweise in diesem Fach als Hauptschaltgerät installiert. Das Gehäuse des Lasttrennschalters ist aus Epoxidharz gegossen und mit Schwefelhexafluoridgas als Isoliermedium gefüllt. Auf der Schale befindet sich ein Beobachtungsfenster. Darüber hinaus kann das Fach je nach Kundenwunsch auch mit einem Schwefelhexafluorid-Gasdichtemessgerät oder einem Gasdichtemessgerät mit Alarmkontakten ausgestattet werden.

3. Kabelfach

Kabelfächer bieten in der Regel ausreichend Platz für den einfachen Anschluss von Kabeln. Sowohl einadrige als auch dreiadrige Kabel können über einfache ungeschirmte Kabelanschlüsse angeschlossen werden. In diesem Fach können auch andere Komponenten wie Blitzableiter, Stromwandler und Erdungsschalter installiert werden. An der Fachtür befinden sich Beobachtungsfenster und Sicherheitsverriegelungen, während die Bodenplatte eine Dichtungsabdeckung, entsprechend dimensionierte Kabelklemmen und Stützrahmen umfasst. Zur Kabelinstallation werden Bodenplatte und Frontrahmen demontiert.

4. Niederspannungs-Steuerfach

Der Niederspannungsraum dient sowohl als Stellwerk als auch als Schalttafel. Darin befinden sich ein Federantrieb mit Stellungsanzeige und eine mechanische Verriegelung. Das Fach kann außerdem mit Hilfskontakten, Auslösespulen, Notauslösemechanismen, kapazitiven Live-Anzeigen, Schlüsselschlössern und elektrischen Betriebsgeräten ausgestattet werden. Der gesamte Niederspannungsraum kann bei Bedarf ausgetauscht werden. Dieses modulare Design kann die Wartungsfreundlichkeit verbessern.

5. Verriegelungsmechanismen

Der Niederspannungsraum ist mit einem mechanischen Verriegelungssystem mit fünf Positionen ausgestattet, um eine falsche Bedienreihenfolge zu verhindern. Dieses umfassende Verriegelungsdesign gewährleistet die Betriebssicherheit.

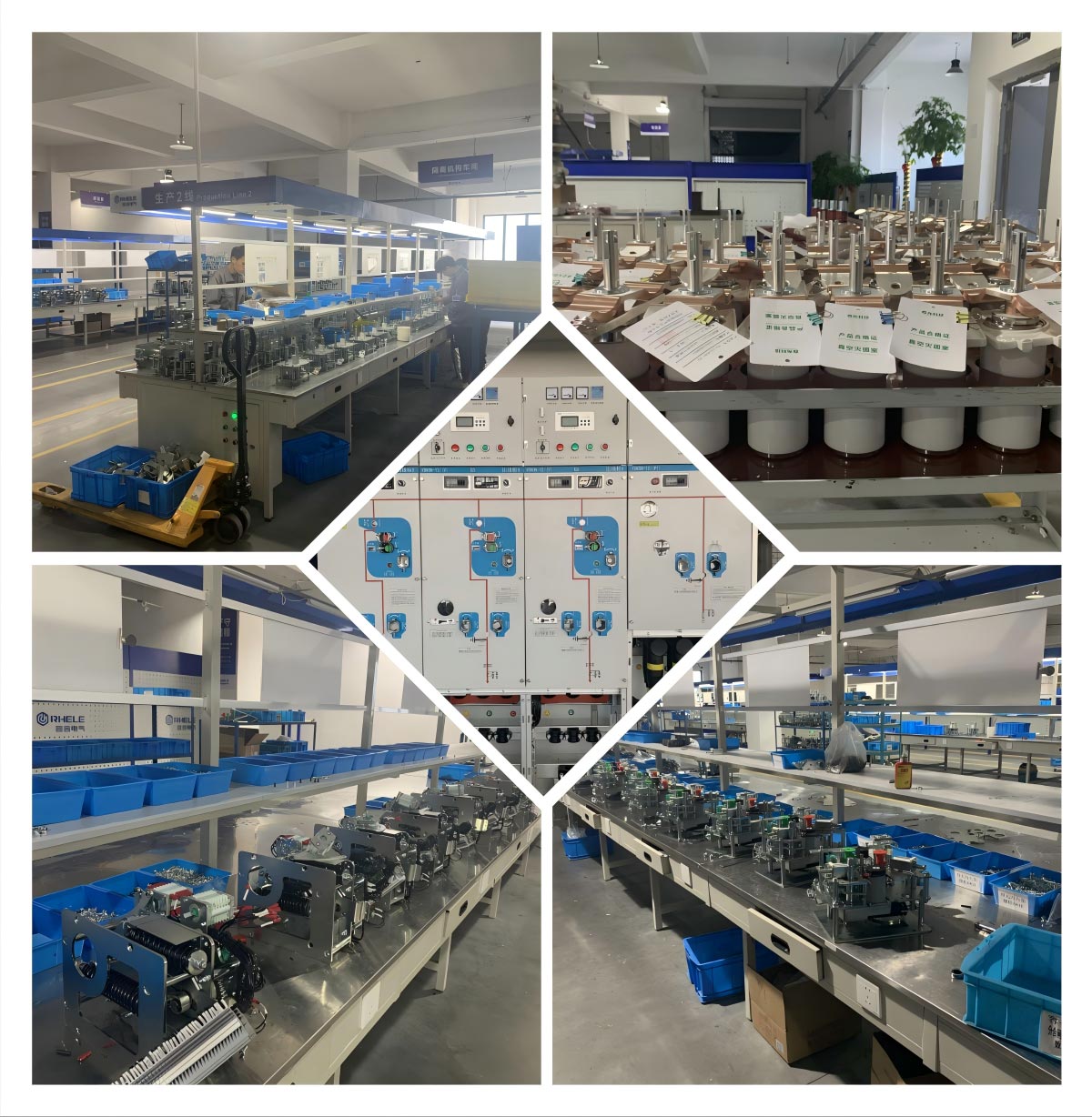

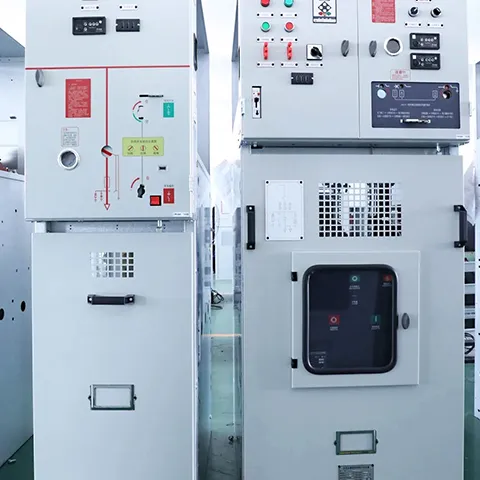

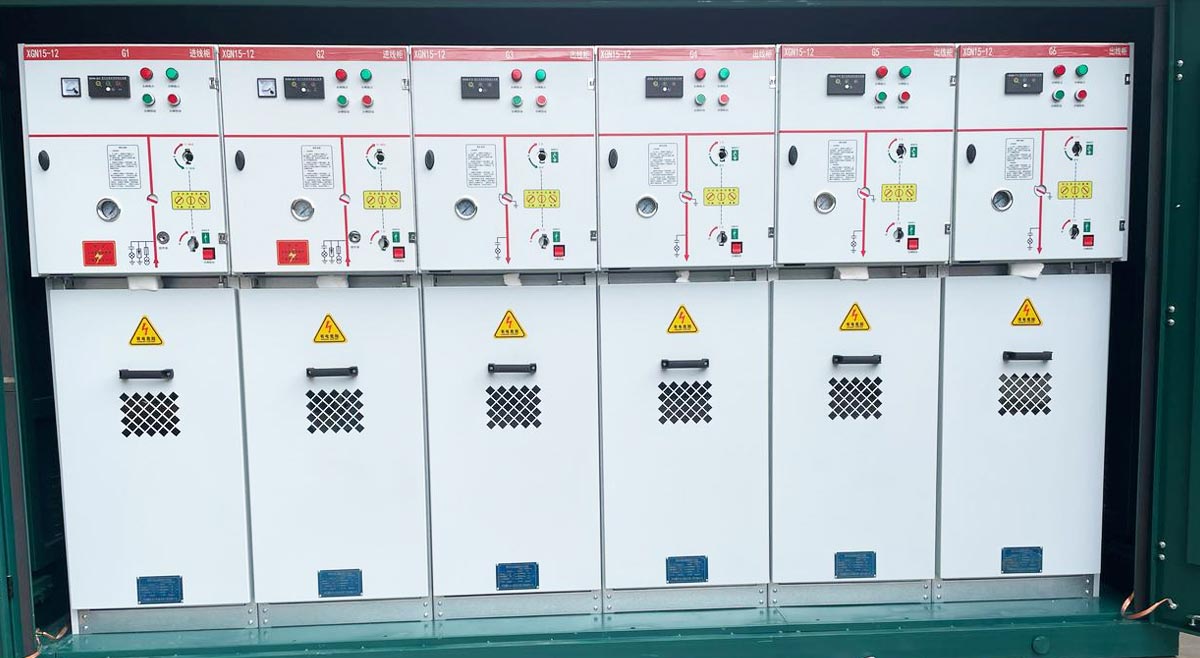

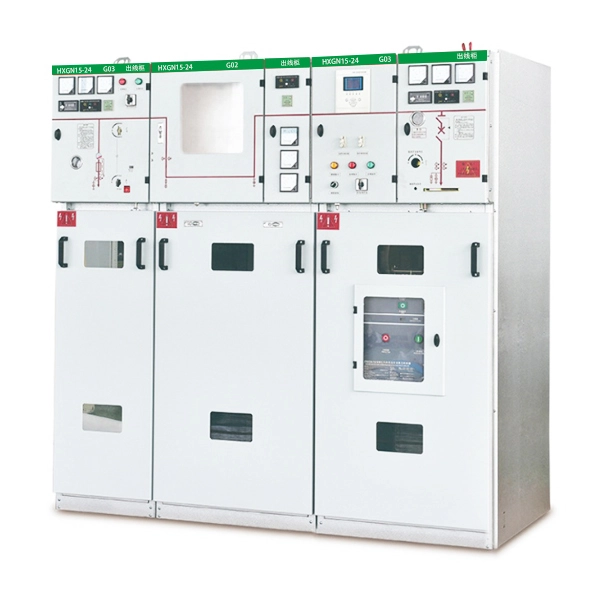

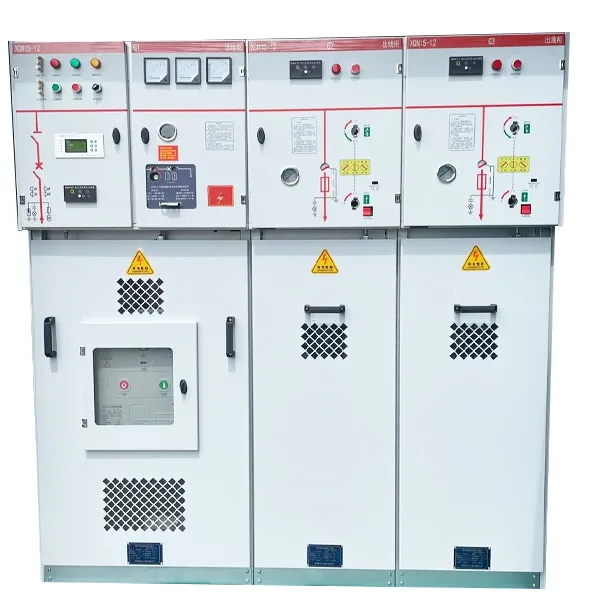

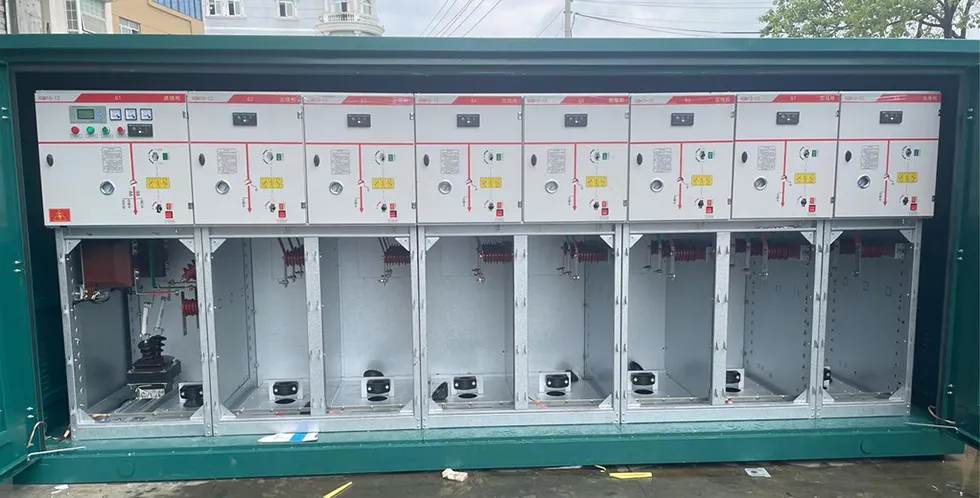

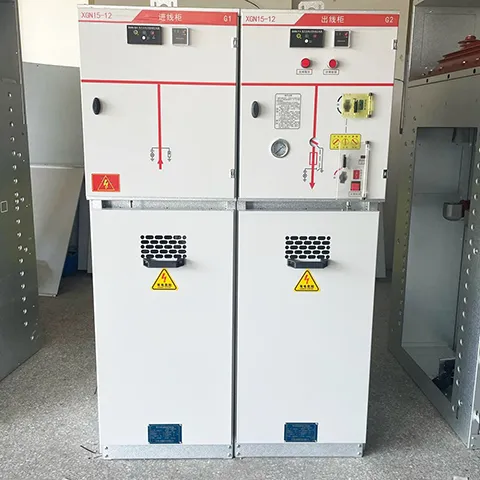

Produktshows
