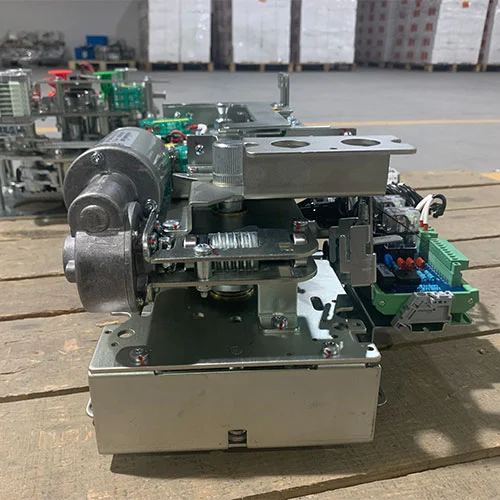

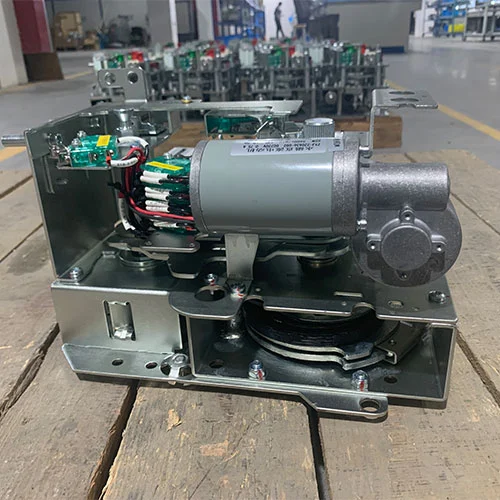

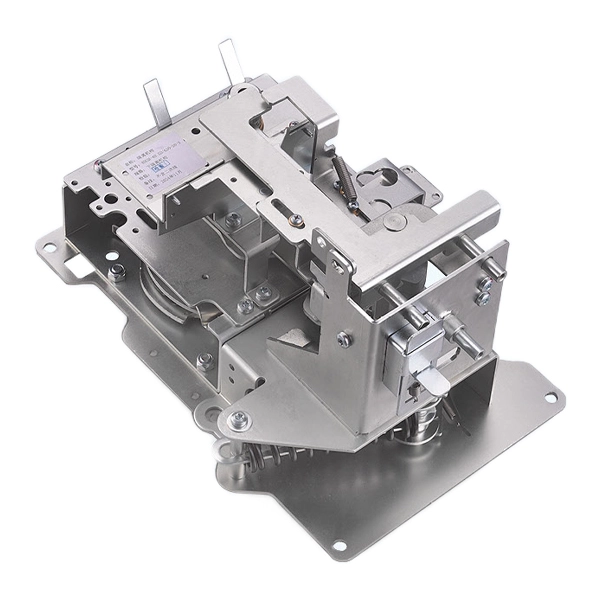

33-kV-Mittelspannungs-Leistungsschalter-Betätigungsmechanismus

Der KDCM-40.5/630-20-X 33-kV-Mittelspannungs-Leistungsschalter-Betätigungsmechanismus ist ein hochzuverlässiger Aktuator, der für 12-kV-40,5-kV-Schaltanlagensysteme entwickelt wurde, einschließlich Ringhaupteinheiten (RMU), gasisolierte Schaltanlagen (GIS) und luftisolierte Schaltanlagen (AIS).

Dieser von Cotenele International Trade (Wenzhou) Co., Ltd. entwickelte und hergestellte Mechanismus integriert ein Doppelfeder-Energiespeichersystem (Schließ-Zugfeder + Öffnungs-Druckfeder) und gewährleistet eine schnelle, stabile und wiederholbare Schaltleistung in anspruchsvollen Stromverteilungsumgebungen wie Umspannwerken, Projekten für erneuerbare Energien und Industrienetzen.

1.Mechanische Lebensdauer über 10.000 Betätigungen

2. Stabiler Betrieb unabhängig von der Geschwindigkeit des Bedieners

3.Entwickelt für Vakuum- und SF₆-Leistungsschalter

4. Bewährt in Windkraft-, Photovoltaik-, Eisenbahn- und Bergbauprojekten

Produktmodell

Warum ist dieser Mechanismus in realen Projekten so wichtig?

In Mittelspannungs-Stromverteilungssystemen bestimmt der Betätigungsmechanismus direkt die Zuverlässigkeit des Leistungsschalters.

Zu unseren Projekten gehören:

110-kV-Umspannwerke

Kontrollzentren für Offshore-Windenergie

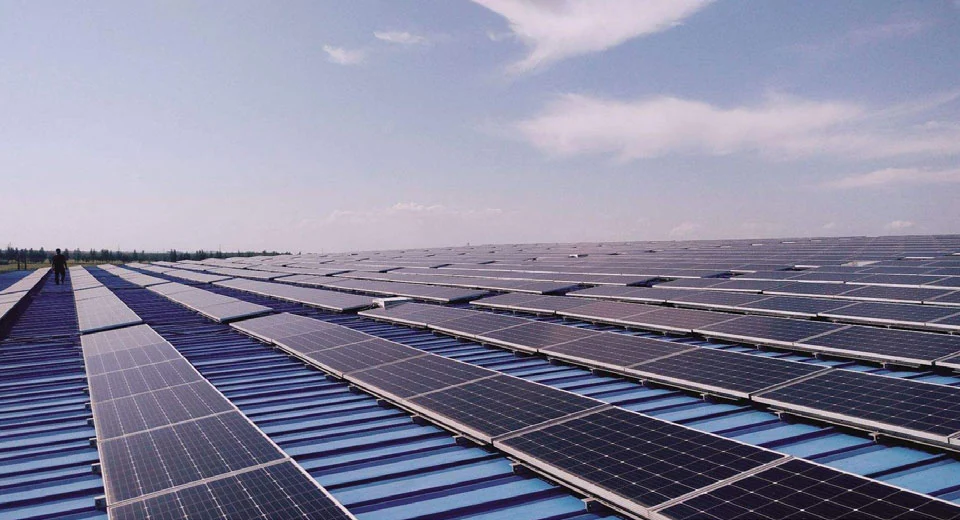

Photovoltaik-Großkraftwerke (GW-Ebene)

Nach unserer bisherigen Projekterfahrung sind über 70 % der Ausfälle von Leistungsschaltern auf mechanische Instabilität oder Betriebsverzögerungen zurückzuführen.

Daher konzentriert sich unser 33-kV-Mittelspannungs-Leistungsschalterantrieb auf die folgenden Eigenschaften:

Konsistente Hochgeschwindigkeitsreaktion

Mechanische Haltbarkeit bei häufigen Schaltvorgängen

Ausfallsichere Verriegelungsmechanismen zur Vermeidung von Fehlbedienungen

Bedienungsanleitung:

Für die Sicherheit und die Langlebigkeit der Ausrüstung ist der ordnungsgemäße Betrieb des Mechanismus sehr wichtig. Die folgenden Anweisungen beschreiben die Standardverfahren für den manuellen Betrieb.

A. Energiespeicherung (Laden)

Manueller Betrieb:Stecken Sie den dafür vorgesehenen Betätigungsgriff in den Ladeschacht unten rechts am Mechanismus. Drehen Sie den Griff im Uhrzeigersinn und drehen Sie ihn, wenn ein Klickgeräusch zu hören ist. Halten Sie dann an. Dies bedeutet, dass der Energiespeicher gesperrt ist. Bitte bestätigen Sie, dass die Lade-/Entladeanzeige den Status „Laden“ anzeigt.

Elektrischer Betrieb:Es muss sichergestellt werden, dass der sekundäre Steuerkreis korrekt ist und zuerst eingeschaltet ist. Wenn der Leistungsschalter-Aktuator mit Strom versorgt wird, läuft der Motor automatisch. Stoppt automatisch, nachdem der Ladevorgang abgeschlossen ist.

B. Schließvorgang

Handbuch:Drücken Sie den grünen Druckknopf fest. Die Schließfeder gibt ihre Energie ab und treibt den Leistungsschalter in die geschlossene Position. Beobachten Sie die mechanische Anzeige am Mechanismus, um den Status „Geschlossen“ zu bestätigen.

Elektrik:Der Betätigungsaktuator liefert elektrische Signale an die geschlossene elektromagnetische Spule. Der elektromagnetische Kolben trifft auf die Verriegelungsschnalle und setzt den Aktuator des Leistungsschalters zurück. Der Vorgang ist genau der gleiche wie bei der manuellen Betätigung.

C. Eröffnungsvorgang

Handbuch:Drücken Sie kräftig den roten Knopf. Beim Öffnen der Feder wird die gespeicherte Energie freigesetzt, wodurch der Leistungsschalter in die geöffnete Position springt.

Elektrik:Senden Sie ein Signal an die Öffnungsmagnetspule (Spannungsauslöser). Der Leistungsschalter öffnet sich sofort.

Compliance-Hinweis

Alle Vorgänge müssen in Übereinstimmung mit den Verriegelungssequenzen durchgeführt werden, wenn ein Isolator vorhanden ist. Der 33-KV-Mittelspannungs-Leistungsschalter-Betätigungsmechanismus ist darauf ausgelegt, Vorgänge zu verhindern, die zu gefährlichen Schaltkonfigurationen führen könnten. Dieses Gerät wurde in Übereinstimmung mit internationalen Standards, einschließlich GB1984 und GB/T1985, entwickelt und gewährleistet die Einhaltung von Leistung und Sicherheit in Hochspannungs-Wechselstromnetzen.

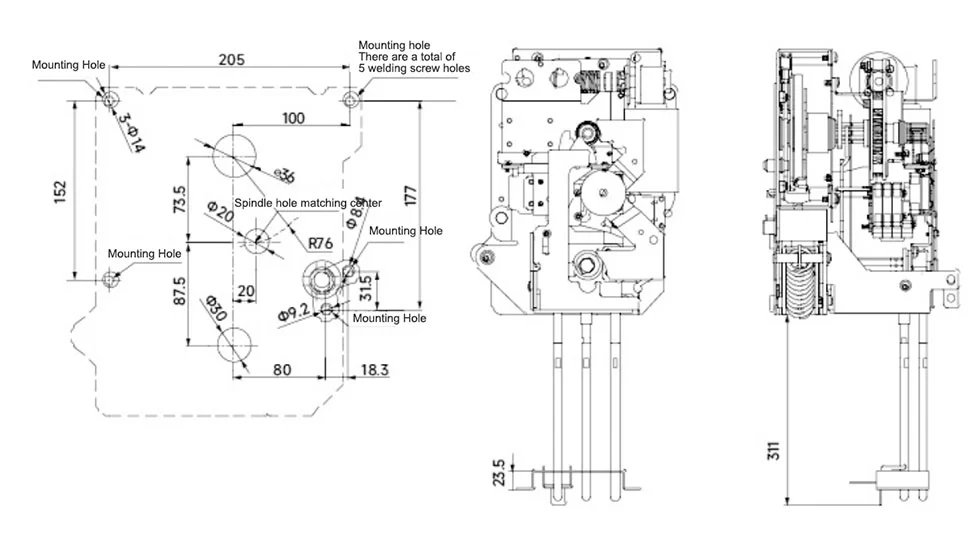

Aussehen und Abmessungen

Compliance und Standards

Dieser Betätigungsmechanismus ist konstruiert und geprüft gemäß:

GB1984 – AC-Hochspannungs-Leistungsschalter

GB/T1985 – Hochspannungs-AC-Trennschalter

Kombiniert mit Unternehmenszertifizierungen:

ISO9001 (Qualität)

ISO14001 (Umwelt)

ISO45001 (Arbeitssicherheit und Gesundheitsschutz)

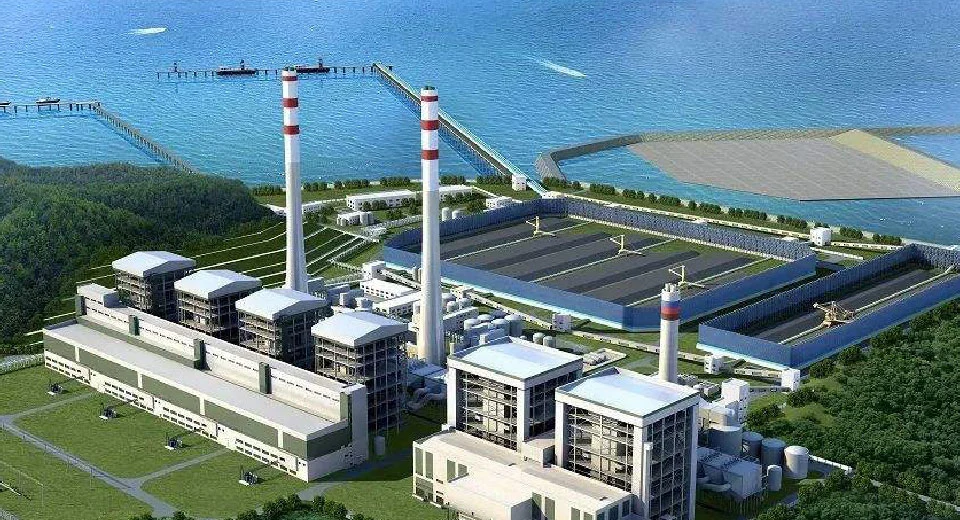

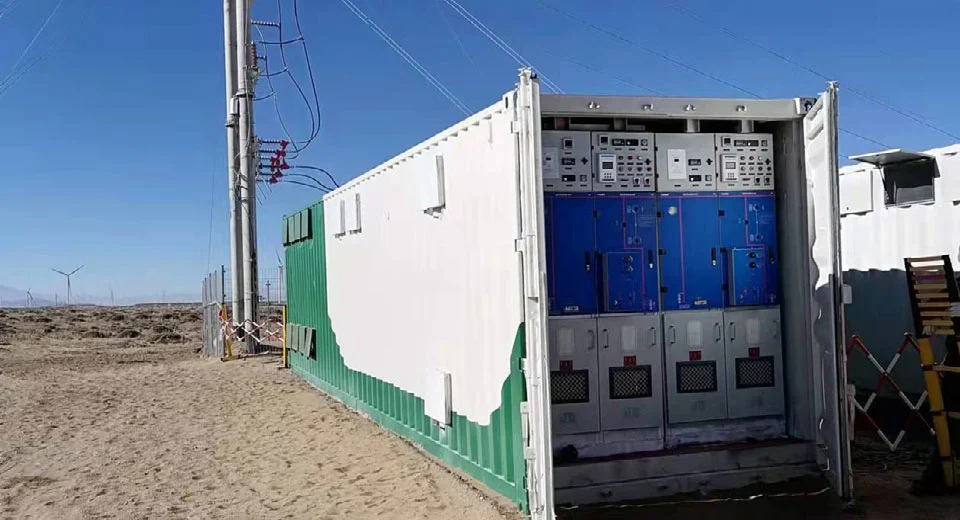

Anwendungen

Weit verbreitet in:

Umspannwerke (10-kV-110-kV-Systeme)

Erneuerbare Energie (Wind-/Solarparks)

Stromversorgung für Bahn und U-Bahn

Petrochemische Anlagen

Bergbau und Schwerindustrie

Warum Cotenele wählen?

1. Echte Fertigungskapazität

30.000㎡ Produktionsbasis

Eigene Forschung und Entwicklung für Kernkomponenten von Schaltanlagen

2. Nachgewiesene technische Erfahrung

Geliefert an:

Windkraftprojekte

Photovoltaik-Sockel (GW-Maßstab)

Internationale Umspannwerksprojekte

3. Kontinuierliche Innovation

3 Generationen von RHSV-Mechanismus-Upgrades

Mehrere patentierte Designs

4.Fokus auf grüne Technologie

Umweltfreundliche Schaltanlagenentwicklung

Unterstützung globaler kohlenstoffarmer Energiesysteme

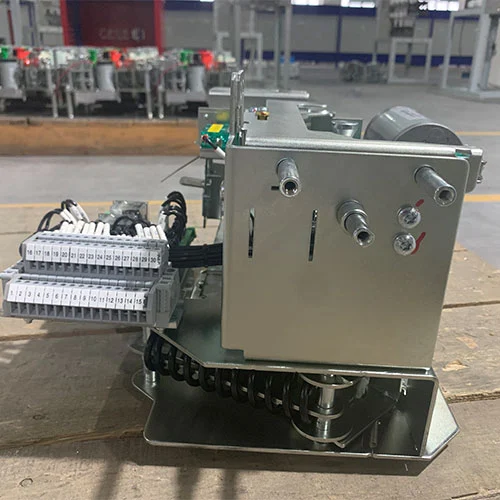

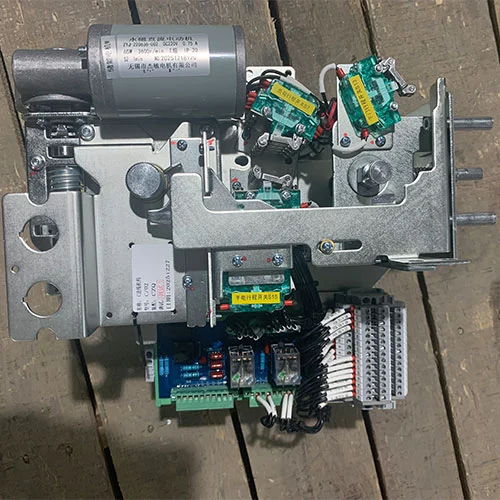

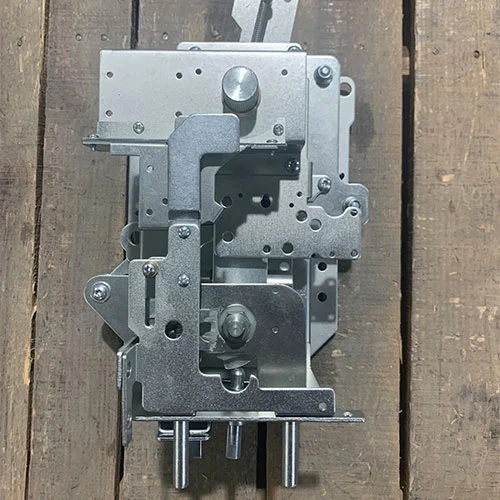

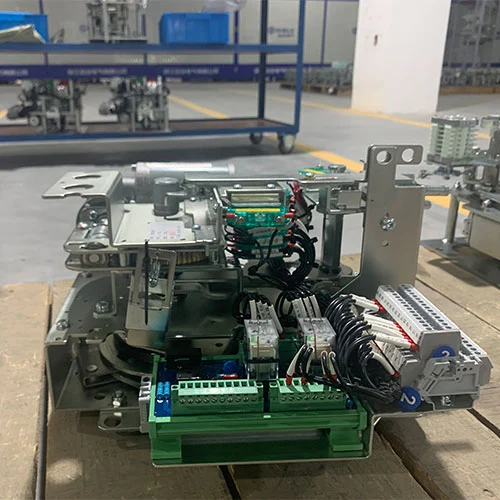

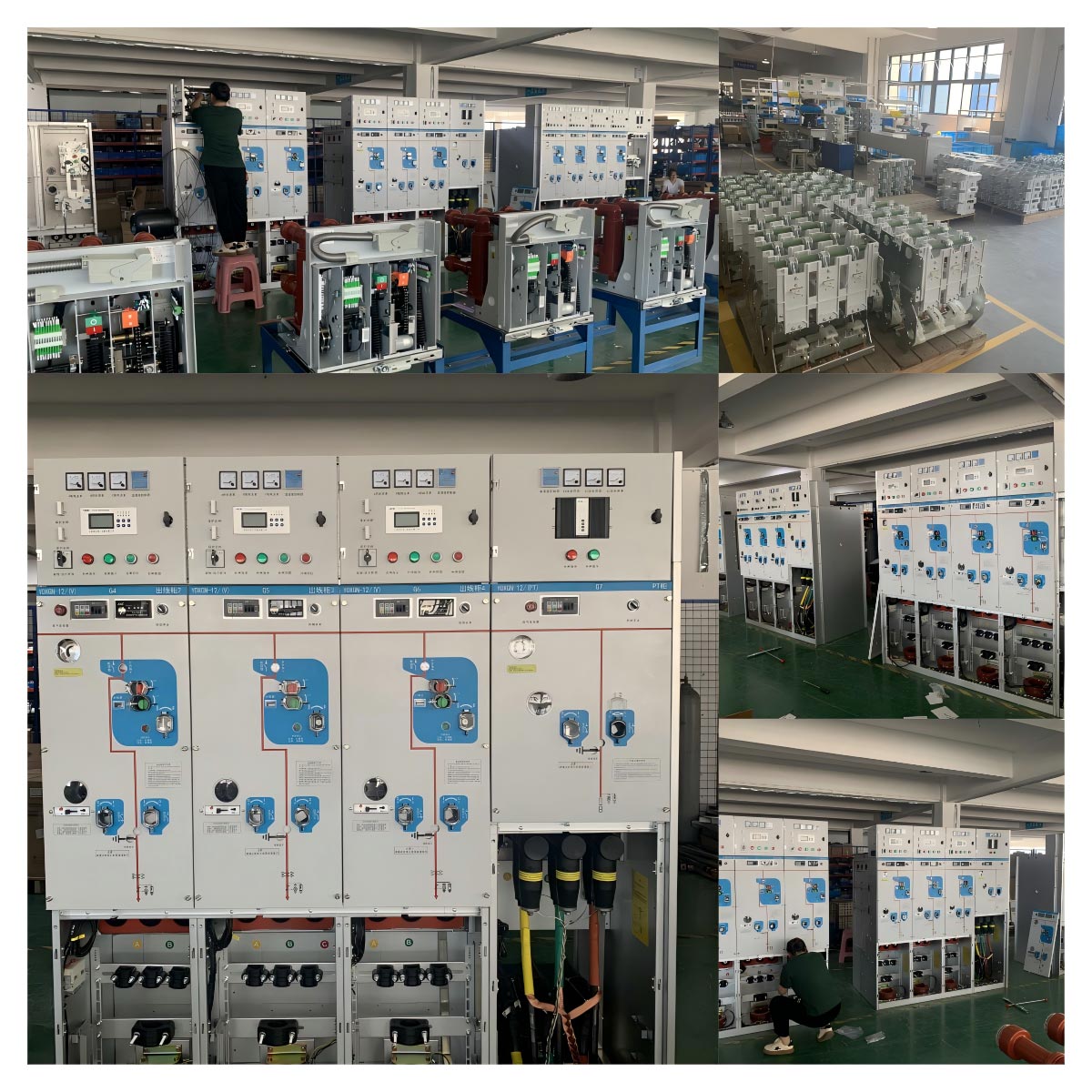

Produktshow
