33-kV-Leistungsschaltermechanismus mit Isolationsmechanismus

Der 33-KV-Leistungsschaltermechanismus mit Isolationsmechanismus-Antriebsmechanismus und einem Trennschalter-Antriebsmechanismus bildet das Herzstück umweltfreundlicher Mittelspannungsschaltanlagen. Dieser auf Zuverlässigkeit, Wartungseffizienz und Umweltsicherheit ausgelegte Mechanismus gewährleistet eine sichere Fehlerunterbrechung und Stromkreisisolierung und vermeidet gleichzeitig schädliche Treibhausgase wie SF₆.

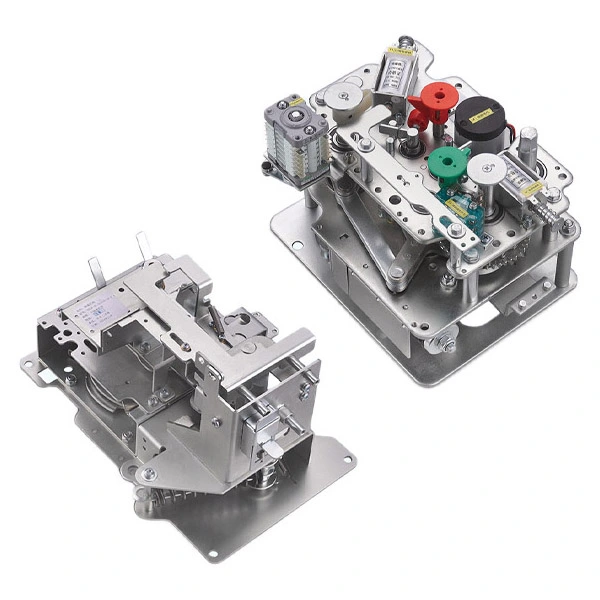

Die Serie KDSVM-12/630-20-X bietet eine federbetätigte Lösung für den Leistungsschalter und einen mechanisch verriegelten Trennschalter und sorgt so für einen vollständigen und sicheren Betriebsablauf für Mittelspannungsanwendungen.

Zu den Hauptmerkmalen gehören:

Federbetätigtes Schließen und Öffnen

Mechanische Verriegelung zwischen Leistungsschalter und Trennschalter

Automatische Wiedereinschaltfunktion

Design mit geteilten Tasten und staubdichter Sicherheitsabdeckung

Hohe mechanische Lebensdauer (>10.000 Betätigungen)

Einhaltung von GB1984-2014 und GB/T1985-2023

Produktmodell

Komponenten des Betriebsmechanismus

Der 33-kV-Leistungsschaltermechanismus mit Isolationsmechanismus unseres Unternehmens wurde sorgfältig entwickelt, um einen sicheren und zuverlässigen Betrieb zu gewährleisten und gleichzeitig den Einsatz vor Ort zu erleichtern.

1. Betätigungsmechanismus des Vakuum-Leistungsschalters

Der Leistungsschalter nutzt einen mechanischen Federenergiespeicher, um auch bei Stromausfällen einen sofortigen unabhängigen Betrieb zu gewährleisten. Im Fehlerfall kann es schnell auslösen und auf Befehl schnell schließen. Durch den Einsatz eines Vakuum-Lichtbogenlöschers wird der Lichtbogen effektiv kontrolliert und die Sicherheit und Stabilität des Stromkreises gewährleistet.

Damit sind Ihre Netzgeräte und Ihr Personal auch im Notfall zuverlässig geschützt.

2. Trennen Sie den Schalterbetätigungsmechanismus

Unsere Trennschalter bieten manuelle oder elektrische Bedienung, sodass Sie problemlos eine sichtbare Isolationslücke schaffen können. Die mechanische Verriegelungskonstruktion stellt sicher, dass der Trennschalter nicht betätigt werden kann, wenn der Leistungsschalter nicht vollständig ausgelöst ist, und verhindert so Gefahren durch Fehlbedienung.

Wir legen großen Wert auf die Sicherheit unserer Kunden. Daher wird jeder Trennschalter strengen Tests unterzogen, um einen reibungslosen und zuverlässigen Betrieb zu gewährleisten.

Wie führe ich die Operation richtig durch?

Unser 33-kV-Leistungsschaltermechanismus mit Isolationsmechanismus bietet eine intuitive und sichere Bedienung bei jedem Schritt. Als Lieferant sorgen unsere Produkte für einen sorgenfreien und effizienten Einsatz im Feld.

1. Energiespeicherbetrieb

Unser Leistungsschaltermechanismus verfügt über eine integrierte Trennvorrichtung, die eine sichere Installation auf dem Schaltschrank gewährleistet. Drehen Sie einfach den mitgelieferten speziellen Bediengriff, bis ein „Klick“-Geräusch zu hören ist, um die Feder zu laden. der Endschalter wird ebenfalls ausgelöst.

Bei elektrischem Betrieb schließen Sie einfach das Netzteil an. Das Gerät speichert automatisch Energie und schaltet sich ab, sobald der Motor vollständig aufgeladen ist. So bleibt die Energie sicher für das sofortige Schließen des Leistungsschalters erhalten. Stellen Sie vor dem Betrieb sicher, dass die gesamte Hilfsverkabelung korrekt angeschlossen ist, damit Sie beruhigt sein können.

2. Schließvorgang

Manuelles Schließen: Drücken Sie die grüne Taste, um die gespeicherte Energie sofort freizugeben und den Leistungsschalter zu betätigen, um den Hauptstromkreis zu schließen.

Elektrisches Einschalten: Durch die Stromversorgung der Einschaltmagnetspule wird die gespeicherte Energie sofort freigesetzt, wodurch der Leistungsschalter schnell schließt. Gleichzeitig lädt sich die Öffnungsfeder automatisch wieder auf und eine Fehlbedienungssperre verhindert wirksam ein wiederholtes Schließen und sorgt so für Betriebssicherheit.

3. Betrieb des Leistungsschalters

Manuelle Auslösung: Drücken Sie den roten Knopf, um die gespeicherte Auslöseenergie freizugeben. Der Leistungsschalter trennt den Hauptstromkreis schnell und gewährleistet so die Sicherheit des Stromkreises.

Elektrische Auslösung: Die Auslösemagnetspule wird mit Strom versorgt. Das elektromagnetische Gerät gibt gespeicherte Energie frei, wodurch der Leistungsschalter seine Kontakte schnell öffnet und den Strom sicher unterbricht.

FAQ

F1: Wie kann die Zuverlässigkeit des federbetriebenen Mechanismus im VCB verbessert werden?

A1: Das federbetriebene Design speichert Energie mechanisch, wodurch sichergestellt werden kann, dass der Vakuum-Leistungsschalter auslösen kann, ohne dass eine externe Stromversorgung erforderlich ist. Dieser Antriebsmechanismus kann beim Auftreten von Störungen äußerst schnell und zuverlässig arbeiten. Der Unterschied zu hydraulischen oder pneumatischen Systemen besteht darin, dass die beweglichen Teile weniger sind und kein Flüssigkeitsnachschub erforderlich ist. Die mechanische Lebensdauer ist sehr hoch und der Wartungsaufwand minimal.

F2: Kann der Trennmechanismus betätigt werden, während der Stromkreis unter Spannung steht?

A2: Nein, das geht absolut nicht. Das wichtigste Sicherheitsmerkmal der Antriebskombination ist die mechanische Verriegelung. Die Betätigung des Trennschaltermechanismus ist physisch blockiert, es sei denn, der Vakuum-Leistungsschalter ist vollständig geöffnet. Dieser Verriegelungsmechanismus verhindert jeden Versuch, den Trennschalter unter Last zu öffnen, was die Sicherheit des Bedienpersonals gefährden könnte.

F3: Welchen Standards entspricht der 33-kV-Leistungsschaltermechanismus mit Isolationsmechanismen?

A3: Diese Mechanismen sind so konzipiert und getestet, dass sie den internationalen Standards für Hochspannungsgeräte entsprechen. Dazu gehören in der Regel Standards wie GB1984 und GB/T 1985, die an umfassenderen IEC-Spezifikationen ausgerichtet sind und Sicherheit, Leistung und Zuverlässigkeit gewährleisten.

F4: Kann der Vakuum-Leistungsschalter betätigt werden, wenn die Steuerspannung verloren geht?

A4: Ja, natürlich. Der Federbetrieb kann vollständig manuell erfolgen. Die Federn können manuell über einen Handgriff gespannt werden und der Vakuum-Leistungsschalter kann über die manuellen Tasten geöffnet oder geschlossen werden. Der Trennschalter kann auch manuell betätigt werden. Dies kann die Funktionalität gewährleisten, wenn Installations-, Wartungs- oder Stromausfallszenarien erforderlich sind.

F5: Wie sind der VCB-Mechanismus und der Trennschaltermechanismus in die Schaltanlage integriert?

A5: Sie sind als koordinierte Baugruppe konzipiert. Der VCB-Betätigungsmechanismus ist zum Betätigen des Vakuum-Unterbrechers montiert, und der Trennschaltermechanismus ist an seiner Isolierplatte montiert. Sie sind über ein mechanisches Verriegelungssystem verbunden, das häufig Stangen und Riegel verwendet und die korrekte Betriebssequenz erzwingt, die der Leistungsschalter öffnen muss, bevor sich der Trennschalter direkt in der Hardware bewegen kann, was für Sicherheit sorgt.

Versandfotos

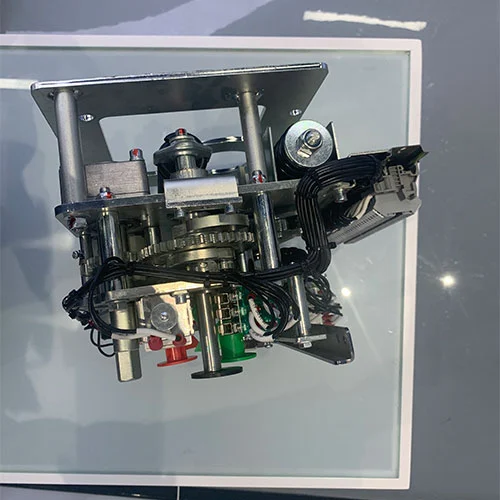

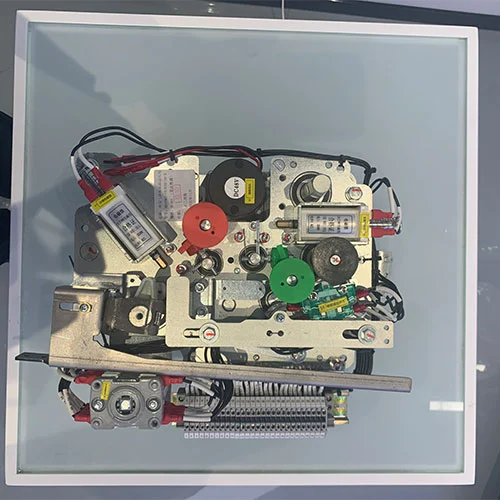

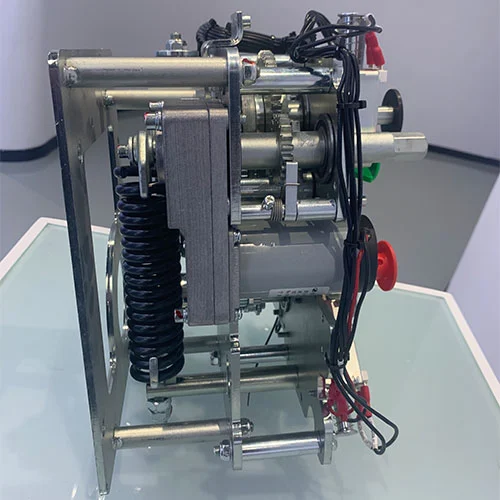

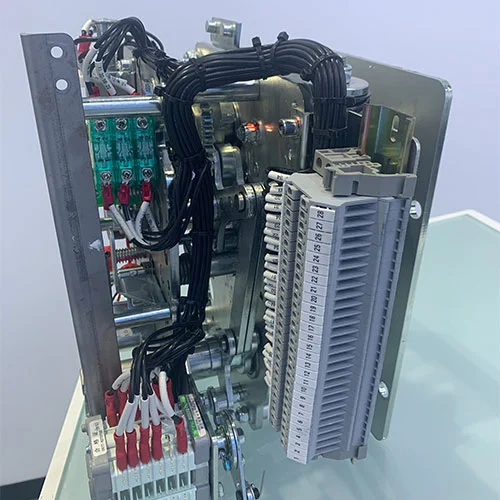

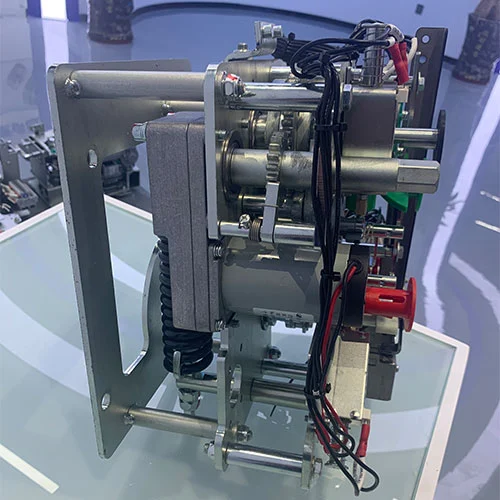

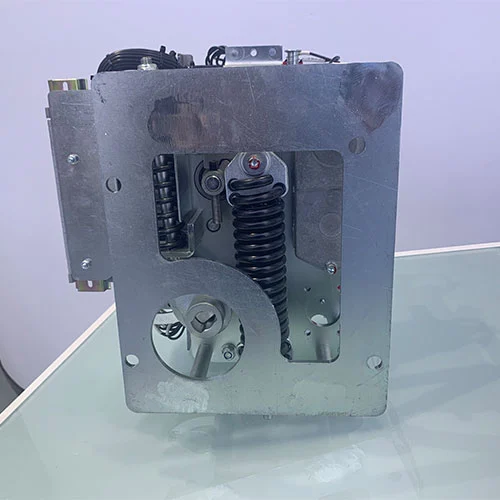

Produktshow
