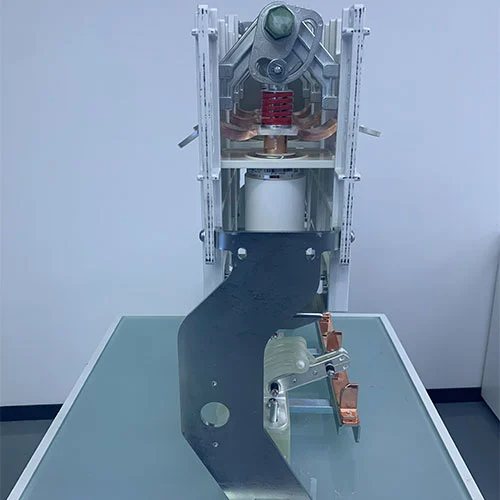

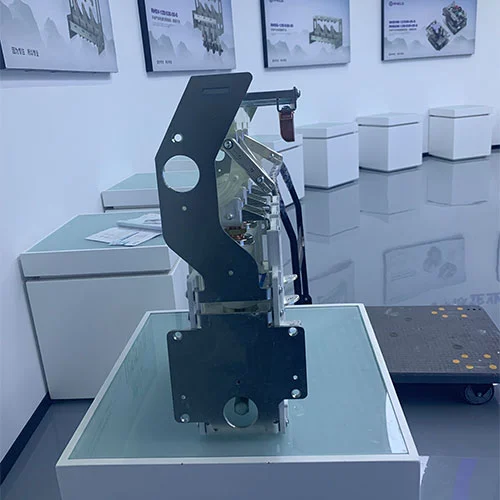

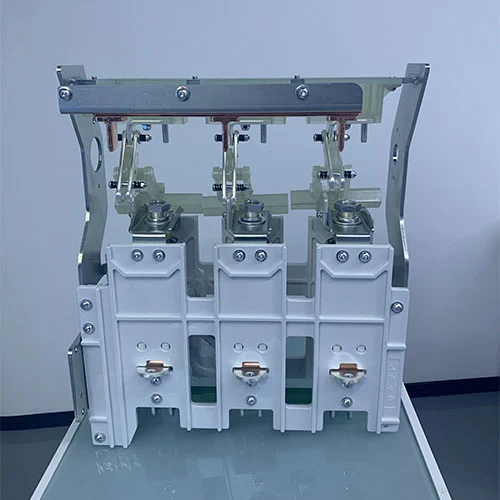

11KV MV-Panels Vakuum-Leistungsschalter-Trennschalter

Zuverlässigkeit und Nachhaltigkeit sind für die umweltfreundlichen Mittelspannungs-Ringkabelanlagen und Schaltanlagen in modernen Energieverteilungssystemen von größter Bedeutung. Die meisten Fehler bei Leistungsschaltern hängen mit ihrem Betätigungsmechanismus zusammen. Dies zeigt, wie wichtig Robustheit und Zuverlässigkeit des Betätigungsmechanismus sind. Unabhängig vom manuellen oder elektrischen Typ sind diese 11-KV-MV-Panel-Vakuum-Leistungsschalter-Trennschalter der „Muskel“, der die Trennvorrichtung antreibt. Die Vakuum-Leistungsschalter und Lasttrennschalter können einen umfassenden Schutz und eine umfassende Steuerung im Stromnetz gewährleisten. Der Vakuum-Leistungsschalter fungiert als automatische Reaktion auf Fehler, während der Lasttrennschalter als manueller Prüfpunkt dient. Diese Kombination kann sicherstellen, dass an einem Stromkreis sicher gearbeitet werden kann. Diese beiden Komponenten der umweltfreundlichen RMUs sind der Schlüssel zur Aufrechterhaltung einer widerstandsfähigen elektrischen Infrastruktur.

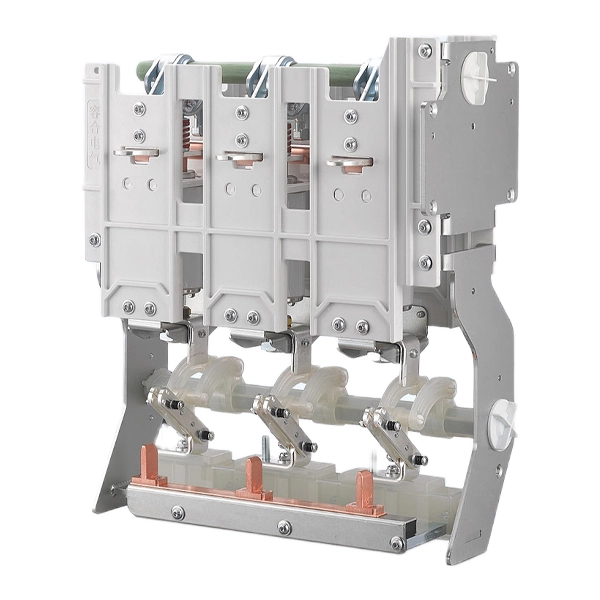

Produktmodell

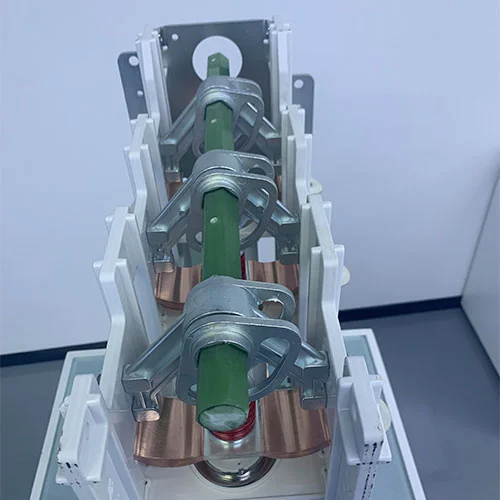

Vakuum-Leistungsschalter

Ein Vakuum-Leistungsschalter (VCB) ist eine elektrische Komponente der Schaltanlage oder Ringleitungseinheit im Stromverteilungssystem, die den Stromfluss unter Verwendung eines Vakuums als Lichtbogenlöschmedium unterbricht. Bei Vakuum-Leistungsschaltern sind im Gegensatz zu Leistungsschaltern, die auf Öl oder Gas (wie SF₆) basieren, die festen und beweglichen Kontakte eines VCB in einem abgedichteten Vakuum-Unterbrecher untergebracht.

Wenn ein Fehler auftritt, trennen sich die Kontakte und es entsteht ein Lichtbogen. Da in der Umgebung ein Vakuum herrscht, gibt es keine Gase, die ionisieren und den Lichtbogen aufrechterhalten könnten. Der Lichtbogen erlischt schnell, da der Metalldampf aus den Kontakten kondensiert und die Spannungsfestigkeit nahezu augenblicklich wiederhergestellt wird. Dieses Verfahren ist hocheffizient, schnell und umweltfreundlich. VCBs werden vorwiegend in Mittelspannungsanwendungen (3 kV bis 40,5 kV) eingesetzt und zeichnen sich durch lange Lebensdauer, geringen Wartungsaufwand und die Fähigkeit aus, häufige Schaltvorgänge zu bewältigen.

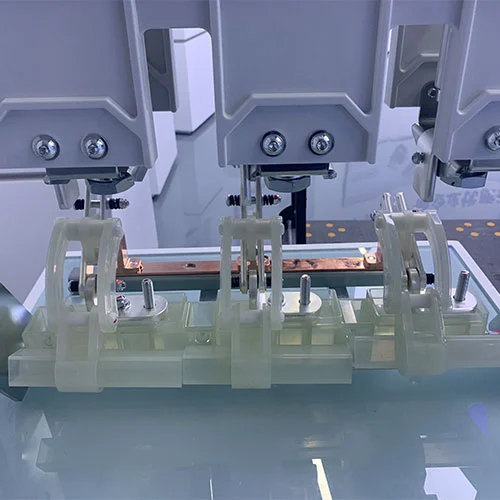

Lasttrennschalter

Ein Lasttrennschalter ist eine Kernkomponente der umweltfreundlichen RMU, die zwei Hauptfunktionen erfüllt. Erstens kann dieser Schalter den normalen Laststrom eines Stromkreises sicher herstellen, führen und unterbrechen. Zweitens bietet dieser Trennschalter in der offenen Position einen bestimmten Grad an Isolierung und schafft so einen sichtbaren und sicheren Trennpunkt für Wartungs- oder Fehlerbehebungszwecke.

Ein Lasttrennschalter kann zwar normale Betriebsströme verarbeiten, ist jedoch nicht für die Unterbrechung hoher Fehlerströme (z. B. Kurzschlüsse) ausgelegt. Es muss diesen hohen Strömen für kurze Zeit standhalten können, ist jedoch auf eine vorgeschaltete Sicherung oder einen Leistungsschalter angewiesen, um den Fehler tatsächlich zu beheben. Sie sind für die Aufteilung von Kabeln, das Schalten von Transformatoren und die Isolierung von Ringnetzeinheiten unerlässlich und können für eine kompakte Stellfläche entweder luft- oder gasisoliert (SF₆ oder SF₆-frei) sein.

Hauptunterschiede zwischen einem Vakuum-Leistungsschalter und einem Lasttrennschalter

Obwohl es sich bei beiden um Schaltgeräte handelt, sind ihre Hauptfunktionen unterschiedlich:

Technische Parameter des Vakuum-Leistungsschalters mit Lasttrennschalter

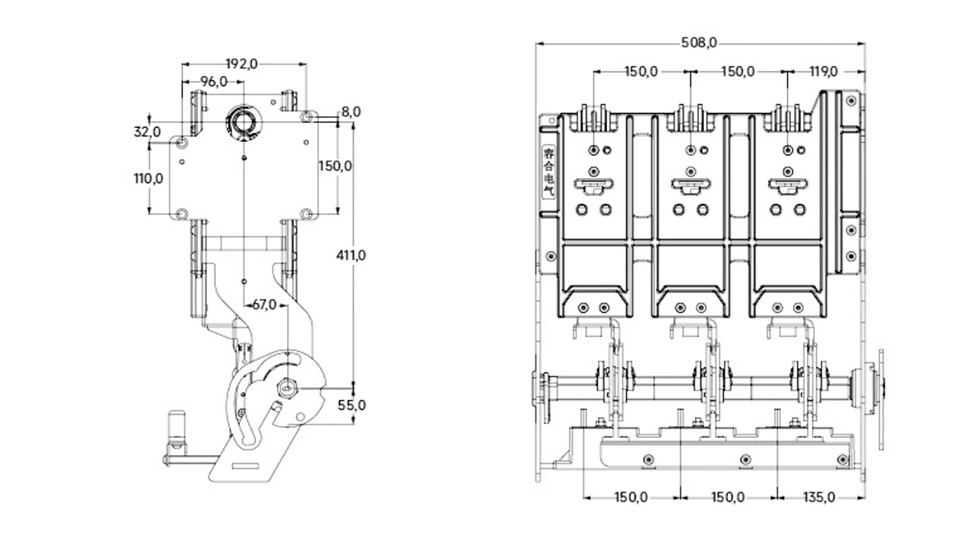

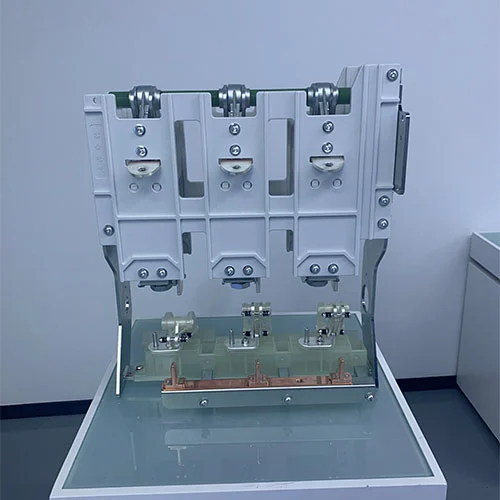

Aussehen und Dimension

FAQ

1. Warum wird ein Vakuum zum Löschen des Lichtbogens in einem VCB verwendet?

Ein Vakuum ist ein unglaublich effektives Medium zur Lichtbogenlöschung, da es nahezu keine zu ionisierenden Partikel enthält. Wenn sich der Kontaktpunkt des Vakuum-Leistungsschalters trennt, wird der Lichtbogen durch Metalldampf gebildet. In einer Vakuumumgebung kondensiert dieser Dampf schnell wieder auf der Kontaktfläche, ionisiert den Kontaktspalt und verhindert ein erneutes Zünden des Lichtbogens. Dieser Vorgang kann innerhalb von Millisekunden abgeschlossen werden.

2. Kann ein Lasttrennschalter als eigenständiges Schutzgerät verwendet werden?

Nein. Ein Lasttrennschalter ist ein Schalt- und Trenngerät, kein Schutzgerät. Es kann keine Kurzschlussströme unterbrechen. Um einen vollständigen Schutz zu gewährleisten, muss es in Reihe mit einer Fehlerstrom-Unterbrechungseinrichtung, z. B. einem Satz Sicherungen (die eine Schalter-Sicherungs-Kombination bilden) oder mit einem Leistungsschalter verwendet werden.

3. Wie wirkt sich der Vakuum-Leistungsschalter-Trennschalter von 11KV MV Panels auf die Steuerung und den Schutz eines Leistungsschalters oder Trennschalters aus?

Der Antriebsmechanismus des Vakuum-Leistungsschalters oder Lasttrennschalters speichert und gibt die Energie ab, die zum Öffnen und Schließen der Leistungsschalterkontakte erforderlich ist. welches der fehleranfälligste Teil eines Schalters der Schaltanlage ist. Ein zuverlässiger Betätigungsmechanismus, wie der für den RHV-12D/630-20 beschriebene Federmechanismus, sorgt für konstante Öffnungs- und Schließgeschwindigkeiten und -kräfte, die für die sichere Fehlerunterbrechung und das Erreichen einer langen mechanischen Lebensdauer (über 10.000 Betätigungen) sehr wichtig sind.

4. Was sind die Hauptvorteile der Verwendung eines VCB gegenüber einem SF₆-Leistungsschalter?

Der Hauptvorteil ist die Umweltfreundlichkeit. SF₆-Gas ist ein starkes Treibhausgas, das dem Umweltschutz nicht förderlich ist. VCBs verwenden Vakuum als Lichtbogenlöschmedium, das für die Umwelt unbedenklich ist. Darüber hinaus erfordern VCBs im Allgemeinen weniger Wartung und sind einfacher aufgebaut, da sie keine Systeme zur Steuerung des Gasdrucks oder der Zersetzung benötigen.

5. Wie arbeiten ein VCB und ein Lasttrennschalter in einer typischen Anwendung zusammen?

Betrachten Sie ein industrielles Stromverteilungsschema. Ein VCB an der Einspeisung schützt die gesamte Anlage vor Störungen. Für einen bestimmten großen Motor kann vor Ort ein Lasttrennschalter installiert werden. Unter normalen Bedingungen verwendet der Bediener den Lasttrennschalter zum Starten und Stoppen des Motors. Wenn in der Mittelspannungsschaltanlage oder der umweltfreundlichen RMU des Stromverteilungssystems ein Fehler auftritt, löst der vorgeschaltete VCB aus, um den Fehler zu beheben. Wenn der Fehler behoben ist, kann der Bediener den lokalen Lasttrennschalter sicher öffnen, um einen sichtbaren Trennpunkt zu schaffen, bevor er Wartungsarbeiten am elektrischen Gerät durchführt.
