11-kV-Mittelspannungs-VCB-Leistungsschalter mit Trennmechanismus

Der 11-KV-Mittelspannungs-VCB-Leistungsschalter mit Trennmechanismus spielt eine sehr wichtige Rolle beim Schutz und der Steuerung von Stromverteilungssystemen. In umweltfreundlichen Schaltanlagen dienten diese Betriebsmechanismen in der Regel dazu, die Umweltbelastung zu reduzieren und eine gute Leistung aufrechtzuerhalten. Der Betätigungsmechanismus kann sicherstellen, dass Leistungsschalter Fehlerströme umgehend unterbrechen und den Betrieb zuverlässig schalten. Die Betätigungsmechanismen von Leistungsschaltern basieren auf langlebigen Materialien und effizienten Energiespeichermethoden, die Wartungs- und Ausfallraten minimieren können. Viele Leistungsschalterfehler hängen mit dem Betätigungsmechanismus zusammen, weshalb robustes Material und eine regelmäßige Zustandsbewertung wichtig sind.

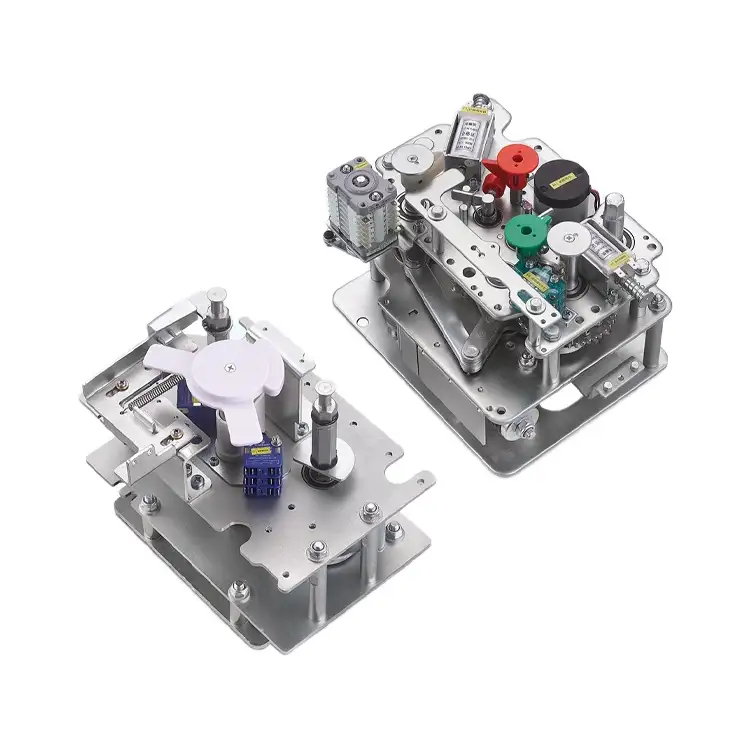

Produkt-Highlights

Modell und Bedeutungen

Was ist ein Betriebsmechanismus?

Der Betätigungsmechanismus ist eine Baugruppe für einen Leistungsschalter oder Trennschalter, die mechanische Energie erzeugt, speichert und abgibt, um elektrische Kontakte zu öffnen oder zu schließen. Dieser Betätigungsmechanismus besteht aus einem Energiespeichermedium, einem Betätigungssystem und Verriegelungsvorrichtungen, um Fehlbedienungen vorzubeugen. Abhängig von der Konstruktion und den Kraftanforderungen kann ein einzelner Mechanismus eine Phase oder alle drei Phasen eines Hochspannungssystems bedienen. Zu den gängigen Typen gehören C-Typ-, G-Typ-, V-Typ- und F-Typ-Betätigungsmechanismen. In umweltfreundlichen Schalttafeln und Ringleitungen werden federbetriebene Mechanismen aufgrund ihrer Einfachheit, Zuverlässigkeit und Umweltfreundlichkeit häufig verwendet.

Funktionsprinzip

Der Betätigungsmechanismus ist eine Komponente des 11-kV-Mittelspannungs-VCB-Leistungsschalters mit Trennmechanismus. Seine Funktion besteht darin, mechanische Energie zu erzeugen, zu speichern und abzugeben, um die elektrischen Kontakte zu öffnen oder zu schließen. Der Betätigungsmechanismus besteht aus einem Energiespeichermedium, einem Antriebssystem und Verriegelungsvorrichtungen, um Fehlbedienungen zu verhindern. Abhängig von der spezifischen Konstruktion und den Lastanforderungen kann ein einziger Antrieb einen einphasigen Stromkreis in einem Hochspannungssystem oder gleichzeitig alle dreiphasigen Stromkreise bedienen.

Zu den gängigen Typen gehören die Antriebsmechanismen Typ C, Typ G, Typ V und Typ F. In umweltfreundlichen Schaltanlagen und Ringleitungen werden Federantriebe aufgrund ihres einfachen Aufbaus, ihres zuverlässigen Betriebs und ihrer Umweltfreundlichkeit häufig eingesetzt.

Bedienungsanleitung – 11-kV-Mittelspannungs-VCB-Leistungsschalter mit Trennmechanismus

1. Energiespeicherbetrieb

1.Befestigen Sie den Antrieb am Schaltschrank.

2. Befestigen Sie den entsprechenden Griff an der Betätigungswelle unten rechts am Mechanismus.

3.Drehen Sie den Griff im Uhrzeigersinn, bis ein hörbares „Klicken“ zu hören ist. Dies zeigt an:
Der Energiespeicher-Anzeigeschacht hat den Mikroschalter vollständig aktiviert.
Die Energiespeicherung ist abgeschlossen.

4. Während des elektrischen Betriebs speichert der Mechanismus beim Einschalten automatisch Energie.

5. Nach der Energiespeicherung wird der Motorstromkreis getrennt und die gespeicherte Energie bleibt erhalten, bis das System sie freigibt, um den Stromkreis zu schließen.

6.Wichtig: Stellen Sie vor dem Betrieb sicher, dass die Sekundärkreise korrekt angeschlossen und fehlerfrei sind.

2. Schließvorgang

Manueller Betrieb:

1. Drücken Sie die grüne Taste, um die gespeicherte Schließenergie sofort freizugeben.

2. Der Mechanismus treibt die Kontakte des Leistungsschalters an, um den Hauptstromkreis vollständig zu schließen.

Elektrischer Betrieb:

1. Schalten Sie die Schließmagnetspule ein.

2. Der Magnet gibt die gespeicherte Energie frei und schließt die Kontakte.

3.Während dieses Vorgangs beginnt die Öffnungsfeder mit der Neuaufladung.

4.Sicherheitshinweis: Das erneute Schließen wird durch die Fehlbedienungssperre verhindert, bis das System bereit ist.

3. Öffnungsvorgang

Manueller Betrieb:

1.Drücken Sie den roten Knopf, um die gespeicherte Öffnungsenergie freizugeben.

2. Der Mechanismus treibt die Kontakte des Leistungsschalters an, um den Hauptstromkreis zu öffnen.

Elektrischer Betrieb:

1. Bestromen Sie die Öffnungsmagnetspule.

2. Der Magnet gibt Energie sofort ab und sorgt so für eine schnelle Kontakttrennung.

3. Der Betätigungsmechanismus schließt die Öffnung des Hauptstromkreises zuverlässig ab.

4. Sicherheits- und Wartungstipps

Diese Verfahren gewährleisten ein sicheres und zuverlässiges Schalten und wahren gleichzeitig die Verriegelungen und die Integrität der automatischen Wiedereinschaltung.

Es werden regelmäßige Tests mit Standard-Leistungsschalteranalysatoren empfohlen.

Überprüfen Sie alle 6–12 Monate die Energiespeicherfedern und Verriegelungen und schmieren Sie bewegliche Teile.

Befolgen Sie stets die Herstellerrichtlinien, um Fehlbedienungen oder Systemschäden zu vermeiden.

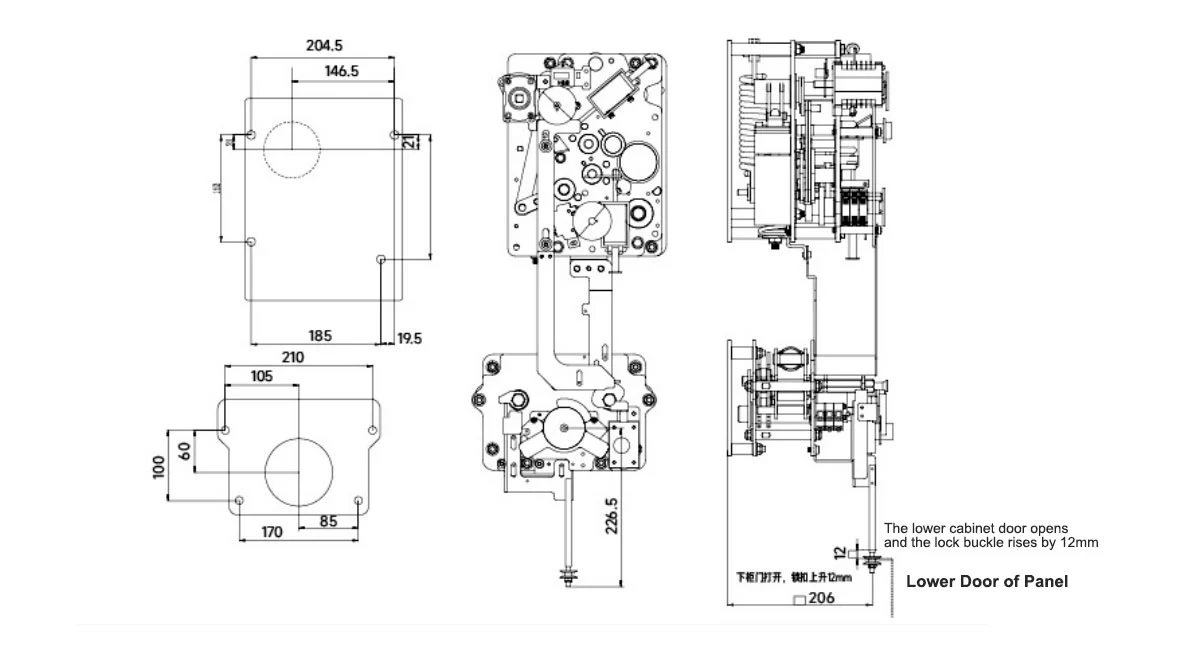

Aussehen und Dimension

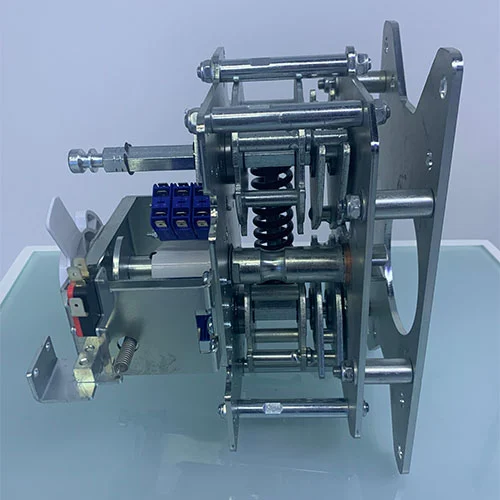

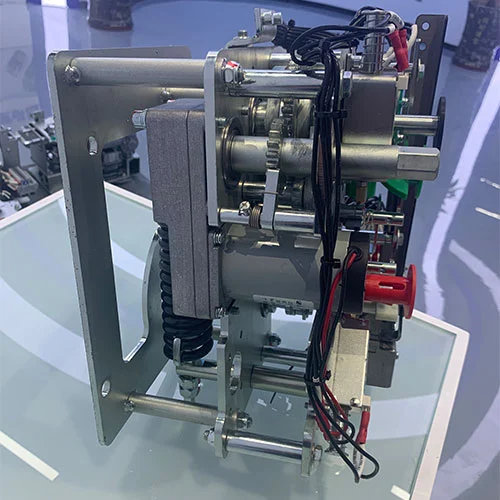

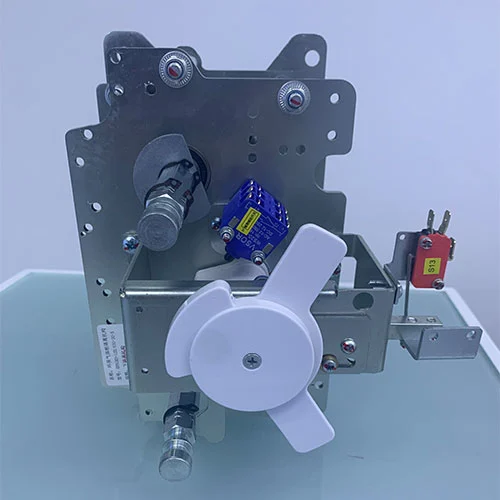

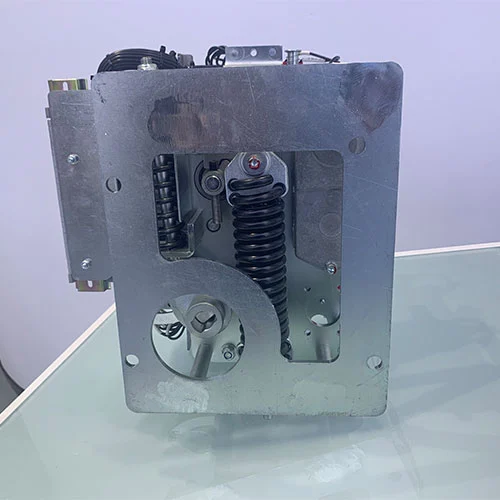

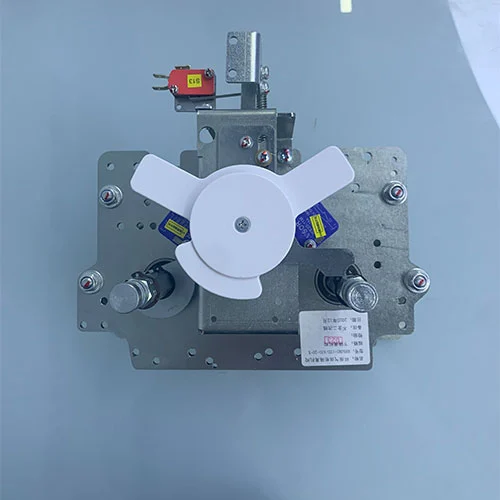

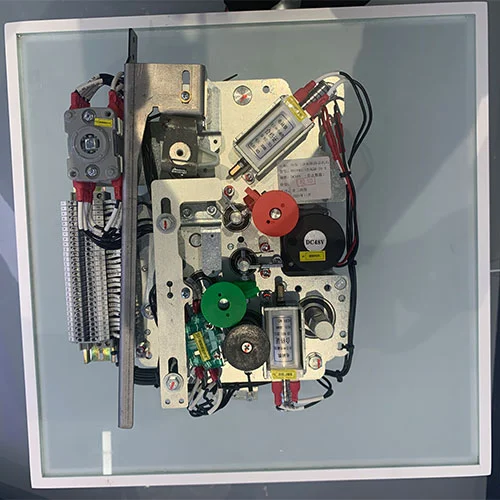

Produktshow

FAQ

F1: Wie hoch ist die mechanische Lebensdauer des 11-kV-Mittelspannungs-VCB-Leistungsschalters mit Trennmechanismus?

A1: Bei ordnungsgemäßer Wartung kann die mechanische Lebensdauer mehr als 10.000 Zyklen betragen.

F2: Kann dieses Produkt angepasst werden?

A2: Ja, wir können OEM/ODM-Dienste entsprechend spezifischer Spannungsniveaus oder Umgebungsanforderungen anbieten.

F3: Ist es für umweltfreundliche Schaltanlagen geeignet?

A3: Natürlich. Dieses Produkt wird häufig in auf Nachhaltigkeit ausgerichteten Anwendungen wie GIS, RMU und luftisolierten Schaltanlagen eingesetzt.

F4: Welche Standards erfüllt es?

A4: GB1984-2014 und GB/T1985-2023.

F5: Wie oft sollte eine Wartung durchgeführt werden?

A5: Es wird eine Wartung alle 6–12 Monate empfohlen, einschließlich Energiespeicherprüfungen, Verriegelungsprüfungen und Schmierung.

Sicherheit und Wartung

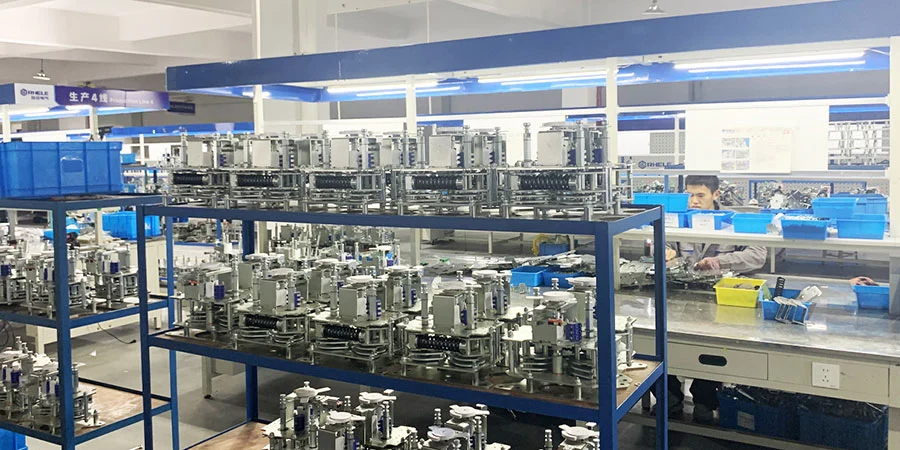

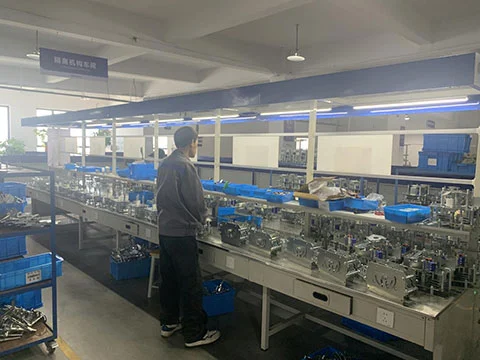

Das Werk von Cotenele bietet umfassende Test- und Wartungsunterstützung. Alle Mechanismen werden vor dem Versand geprüft und unterliegen der technischen Anleitung unserer Werksingenieure, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

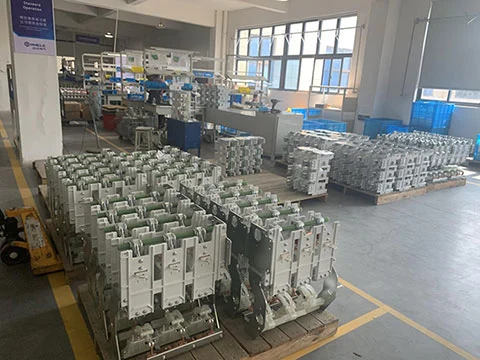

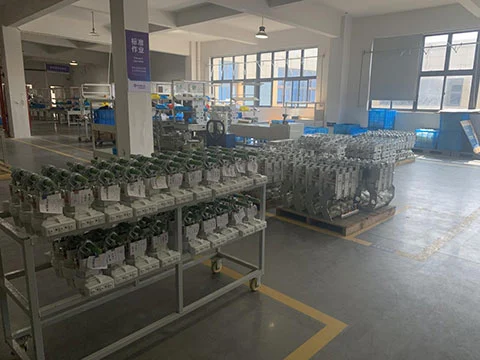

Produktshow
