11-KV-Mittelspannungsschaltanlagen-Vakuum-Leistungsschalter-Trennschalter
Cotenele ist ein professioneller chinesischer Hersteller von 11-kV-Vakuum-Leistungsschalter-Trennschaltern für Mittelspannungsschaltanlagen, der sich auf Kernkomponenten von 12-kV-40,5-kV-Schaltanlagen spezialisiert hat. Unsere Produkte werden häufig in Umspannwerken, erneuerbaren Energien, industrieller Stromverteilung und Eisenbahnsystemen eingesetzt. Diese beiden Kernkomponenten der Mittelspannungs-Ringleitung sind der Schlüssel zum Aufbau einer widerstandsfähigen elektrischen Infrastruktur für Industrieanlagen und moderne Smart Grids.
In modernen Mittelspannungs-Energieverteilungssystemen sind Vakuum-Leistungsschalter und Trennschalter zwei wesentliche Komponenten, die die Betriebssicherheit und Systemzuverlässigkeit gewährleisten.
Bei Cotenele haben wir diese Kernkomponenten an mehrere 110-kV-Umspannwerke, Windkraftanlagen und Photovoltaikprojekte geliefert, bei denen stabile Schaltleistung und Fehlerschutz von entscheidender Bedeutung sind.
Obwohl beide Geräte in Mittelspannungsschaltanlagen und Ring Main Units (RMUs) installiert sind, erfüllen sie grundsätzlich unterschiedliche, aber komplementäre Funktionen:
Vakuum-Leistungsschalter:Verantwortlich für den Fehlerschutz
Isolationsschalter:Verantwortlich für die sichere Isolierung und Wartung
Der 11-kV-Vakuum-Leistungsschalter-Trennschalter für Mittelspannungsschaltanlagen bildet den Grundstein für ein sicheres, kontrollierbares und wartungsfreundliches Stromverteilungssystem.
Produktmodell
| KD | V | 12 | D | 1250 | 25 |
| Unternehmen Code |
Vakuum-Leistungsschalter. Betätigungsmechanismus | Bewertet Stromspannung |
Erdungstyp | Bewertet aktuell |
Bewerteter Kurzzeitstrom |
Was ist ein Vakuum-Leistungsschalter?
Der Vakuum-Leistungsschalter ist eine elektrische Schaltanlage, die Vakuum als Lichtbogenlöschmedium verwendet, um den Strom zu unterbrechen.
Funktionsprinzip:Wenn ein Fehler auftritt, trennen sich die festen und beweglichen Kontakte im Inneren einer versiegelten Vakuum-Schaltkammer. Durch diese Aktion wird ein Lichtbogen aus ionisiertem Metalldampf erzeugt. Allerdings kann in einer Umgebung mit nahezu vollständigem Vakuum kein Gas die Verbrennung eines Lichtbogens aufrechterhalten. Metalldampf kondensiert schnell wieder auf der Kontaktfläche und löscht den Lichtbogen fast augenblicklich. Mit diesem Verfahren lassen sich Fehler schnell eingrenzen und Energieverluste weitestgehend minimieren.
Schlüsselkomponenten:Sein Herzstück ist der Vakuumunterbrecher, in dem sich die Kontakte befinden. Ein Lichtbogenschutz schützt die Kammer vor einer Kontamination durch Metalldämpfe. Ein Betätigungsmechanismus (Feder-, Magnet- oder Motormechanismus) treibt den beweglichen Kontakt über Betätigungsstangen an, während ein Isoliergehäuse für Halt und Spannungsfestigkeit sorgt.
Was ist ein Lasttrennschalter?
Ein Lasttrennschalter ist eine elektrische Komponente der Mittelspannungsschaltanlage oder Ringleitungsanlage im modernen Energiesystem. Die Hauptfunktion dieses Schaltgeräts besteht darin, dass es in der geschlossenen Position den normalen Laststrom führt. In der geöffneten Position bietet es eine zuverlässige Trennstrecke, um die Sicherheit des an einem Stromkreis arbeitenden Personals zu gewährleisten.
Funktionalität:Es dient zum sicheren Ein- und Ausschalten normaler Lastströme, ist jedoch nicht in erster Linie dazu gedacht, hohe Fehlerströme (Kurzschlüsse) zu unterbrechen. Der Trennschalter kann dem Kurzschlussstrom für eine bestimmte begrenzte Dauer standhalten, bis die vorgeschaltete Schutzkomponente den Fehler in den anormalen Situationen beseitigt.
Typen:
Luftisoliert:Dieser Trennschaltertyp eignet sich zum Schalten von Transformatoren, Kabeln und Motoren in Energieverteilungsnetzen.
Gasisoliert:Diese Art von Trennschaltern verwendet normalerweise SF6- oder SF6-freie Technologie. Sie zeichnen sich durch eine kompakte Stellfläche und hohe Leistung aus und eignen sich ideal für metallgekapselte Schaltanlagen und Anwendungen mit begrenztem Platzangebot.

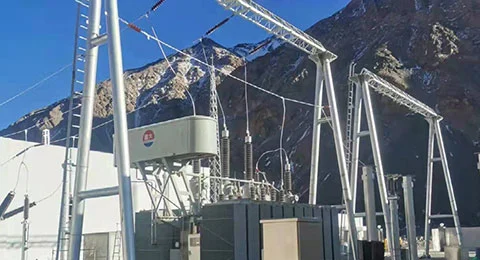

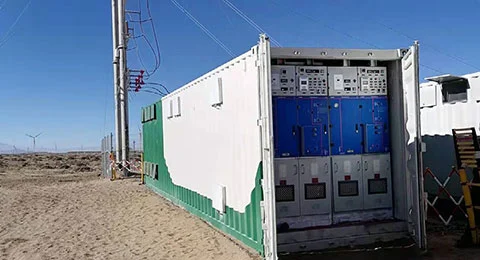

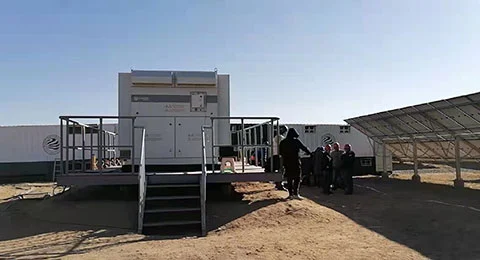

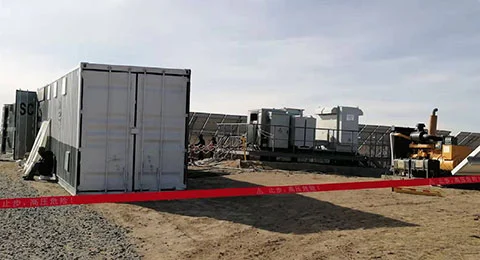

Anwendungsszenarien
Mit Erfahrung in Projekten wie:
110-kV-Umspannwerke
Offshore-Windkraftprojekte
1600 MW Photovoltaik-Sockel
Eisenbahninfrastruktur (Sichuan-Tibet-Eisenbahn)
Der 11-kV-Vakuum-Leistungsschalter-Trennschalter für Mittelspannungsschaltanlagen wird häufig eingesetzt in:
1. Umspannwerke
Schutz von Transformatoren und Einspeisungen
Gewährleistung der Netzstabilität
2. Erneuerbare Energie
Umgang mit häufigem Wechseln
Bewältigung von Stromschwankungen
3. Industrielle Energiesysteme
Stahlwerke, Bergbau, Petrochemie
Hochbelasteter Geräteschutz
4. Eisenbahn und Infrastruktur
Stabile Bahnstromversorgung
Hohe Anforderungen an die Zuverlässigkeit
5. Kommerzielle und kommunale Systeme
Krankenhäuser, Rechenzentren, U-Bahn-Systeme
Technische Parameter
| SN | Inhalt | Einheit | Technisch Porameter |
| 1 | Widerstand des Hauptstromkreises | uΩ | ≤60 |
| 2 | Über Reisen | mm | 2-3 |
| 3 | Abstand zwischen offenen Kontakten | mm | 8-10 |
| 4 | Kontakt-Bounce-Dauer beim Abschlussvorgang | MS | ≤2 |
| 5 | Durchschnittliche Öffnungsgeschwindigkeit | MS | 1-1.6 |
| 6 | Durchschnittliche Schließgeschwindigkeit | MS | 0,6-1,2 |
| 7 | Außerhalb der Gleichzeitigkeit der Kontaktöffnung | MS | ≤2 |
| 8 | Außerhalb der Gleichzeitigkeit des Kontaktschlusses | MS | ≤2 |

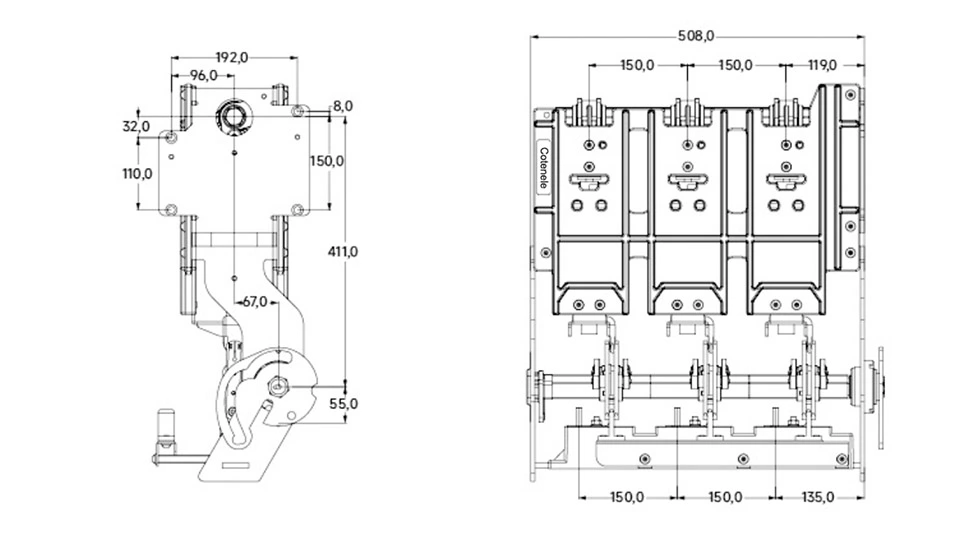

Aussehen und Dimension
Warum Cotenele wählen?
1. Echte Fertigungskapazität
30.000㎡ Produktionsstandort in Yueqing
Konzentrieren Sie sich auf 12-kV-40,5-kV-Schaltanlagenkomponenten
2. Nachgewiesene technische Erfahrung
Lieferung an Wind-, Solar-, Eisenbahn- und Bergbauprojekte in Übersee
Verifizierte Leistung in rauen Umgebungen
3. Zertifiziertes Qualitätssystem
ISO9001 / ISO14001 / ISO45001
Typprüfberichte von nationalen Laboratorien
4. Kontinuierliche Forschung und Entwicklung
3 Generationen der RHSV-Umweltschaltanlagentechnik
Mehrere patentierte Designs
5. Grün und zukunftsorientiert
SF6-freie Lösungen
Zertifizierungen „Green Factory“ und „Green Supply Chain“.
FAQ
1. Welche Funktion hat ein Vakuum-Leistungsschalter in 11-kV-Schaltanlagen?
Der Vakuum-Leistungsschalter (VCB) ist für den Schutz des elektrischen Systems verantwortlich, indem er Fehlerströme wie Kurzschlüsse und Überlastungen automatisch unterbricht.
Es gewährleistet eine schnelle Fehlerbeseitigung und verhindert Schäden an Geräten in 11-kV-Verteilungsnetzen.
2. Was ist der Hauptunterschied zwischen einem VCB und einem Trennschalter?
Ein Vakuum-Leistungsschalter ist eine Schutzeinrichtung zur automatischen Abschaltung schwerer Fehlerströme (z. B. Kurzschlussströme). Ein Lasttrennschalter ist ein Schaltgerät, das dazu dient, normale Lastströme sicher ein- und auszuschalten und aus Sicherheitsgründen einen sichtbaren Trennpunkt bereitzustellen; es kann Fehlerströme nicht zuverlässig unterbrechen.
3. Warum sind Vakuum-Leistungsschalter umweltfreundlich konzipiert?
Im Gegensatz zu Technologien von mit Schwefelhexafluoridgas isolierten Leistungsschaltern nutzen Vakuum-Leistungsschalter keine Treibhausgase zum Löschen von Lichtbögen. Sie arbeiten nach einem einfachen Vakuumprinzip, sind umweltfreundlich und erfüllen die gesetzlichen Anforderungen, die sich weltweit für umweltfreundlichere Energielösungen einsetzen.
4. Müssen Lasttrennschalter gewartet werden?
Ja, aber die Stufe hängt vom Typ ab. Luftisolierte Lasttrennschalter erfordern möglicherweise eine regelmäßige Inspektion und Kontaktreinigung. Gasisolierte Materialien (wie Schwefelhexafluorid) sind typischerweise „dauerhaft versiegelt“ und erfordern keine häufige Wartung. Kotner bietet diese beiden Arten von Produkten an, um unterschiedliche Nutzungsanforderungen zu erfüllen.
5. Kann ein 11-kV-Vakuum-Leistungsschalter-Trennschalter für Mittelspannungsschaltanlagen zum Schutz verwendet werden?
Herkömmliche Leistungsschalter sind nicht in der Lage, Fehlerströme zu unterbrechen. Bei Verwendung in Kombination mit Sicherungen (z. B. in Kombinationsgeräten mit Schaltersicherung) können die Trennschalter jedoch eine Schutzfunktion bieten. Die Sicherung unterbricht den Fehlerstrom und die Trennschalter trennen dann den Stromkreis.
6. Wie unterstützen VCBs das Wachstum erneuerbarer Energien?
Wenn bei Solar- und Windkraftanlagen erhebliche Schwankungen in der Leistungsabgabe auftreten und häufiges Schalten erforderlich ist, sind die VCBs für diese Anwendungen geeignet, da sie häufige Schaltvorgänge ohne Leistungseinbußen bewältigen und eine schnelle Fehlerbeseitigungsfähigkeit bieten, sodass die Netzstabilität gewährleistet werden kann.

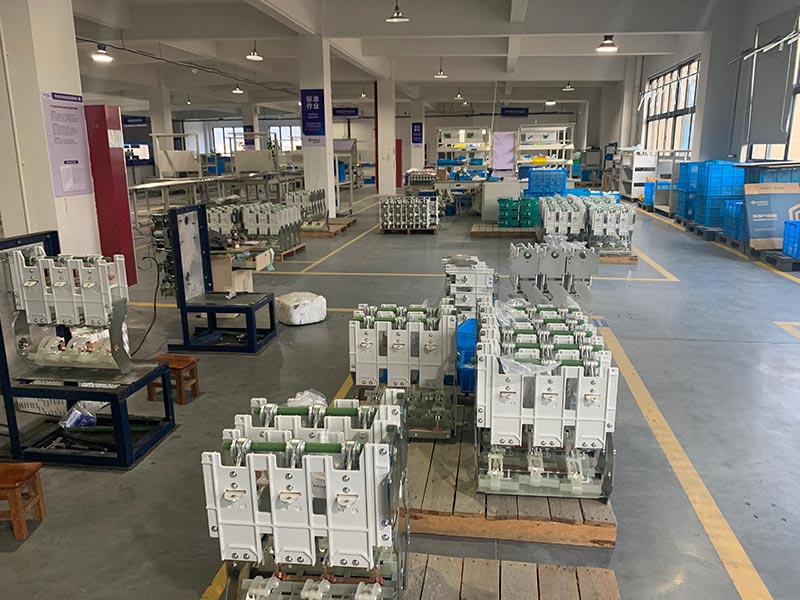

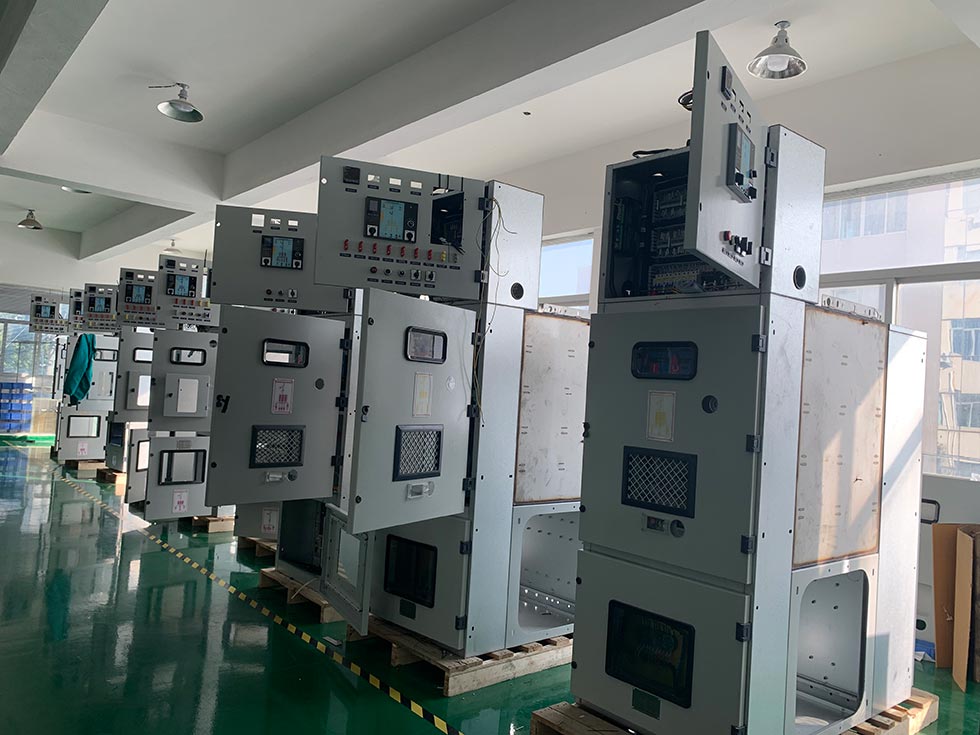

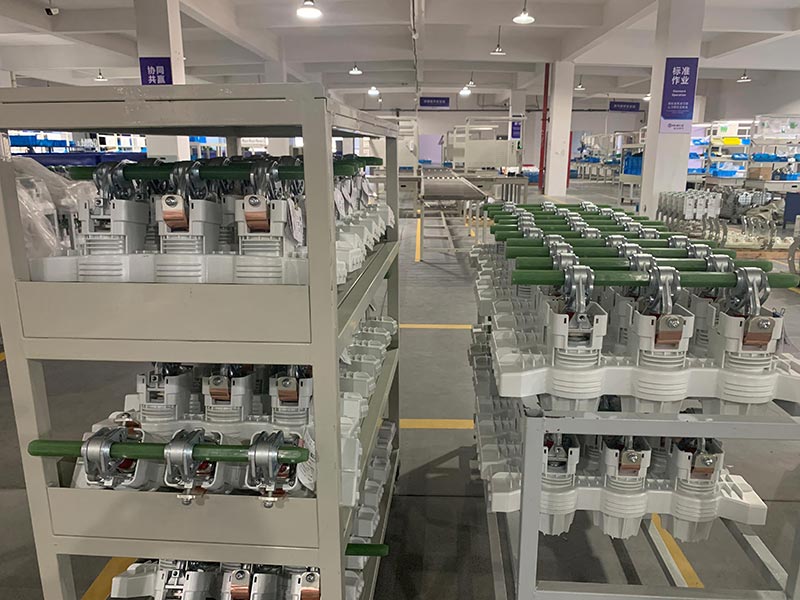

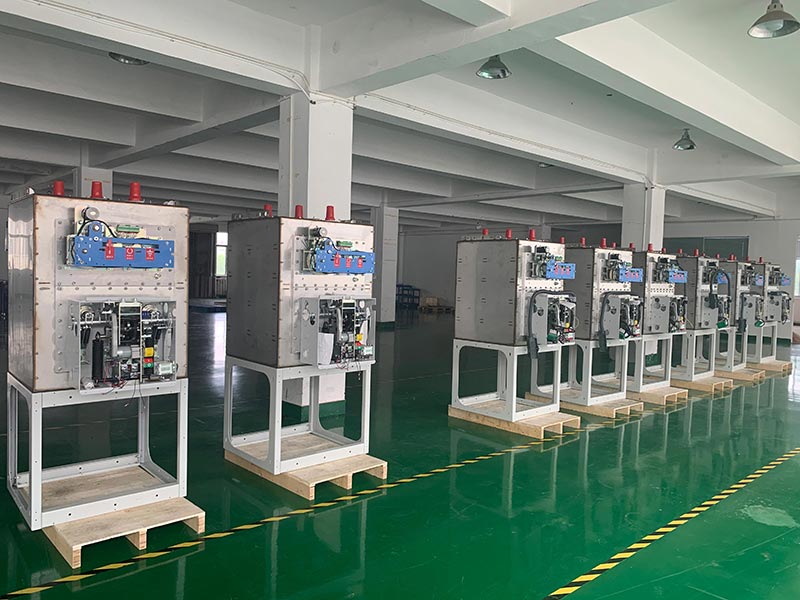

Produktionswerkstatt

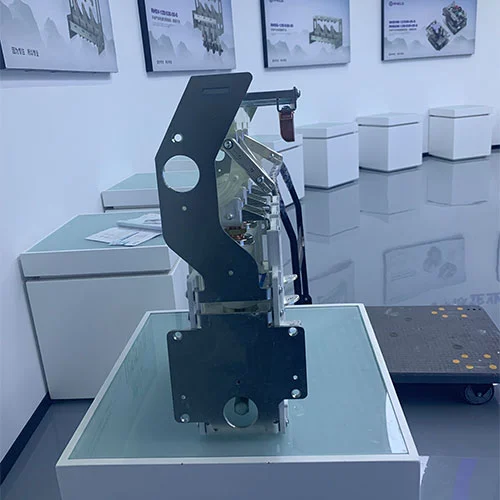

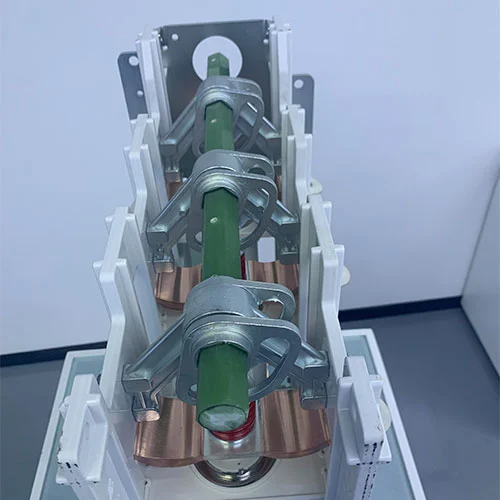

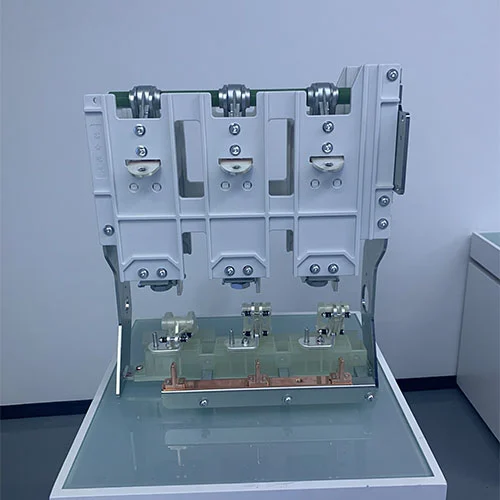

Produktshow
