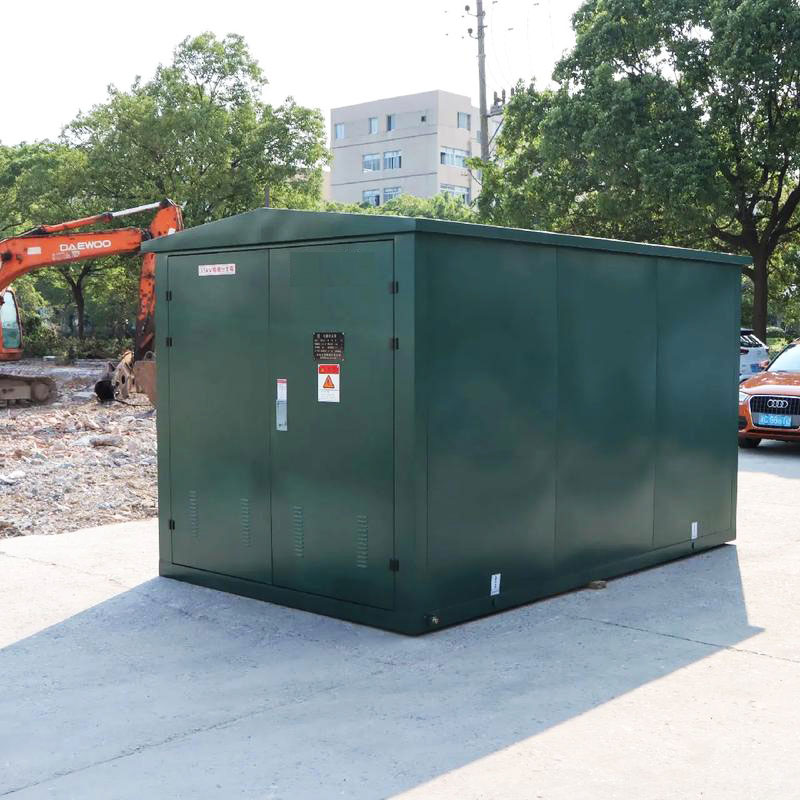

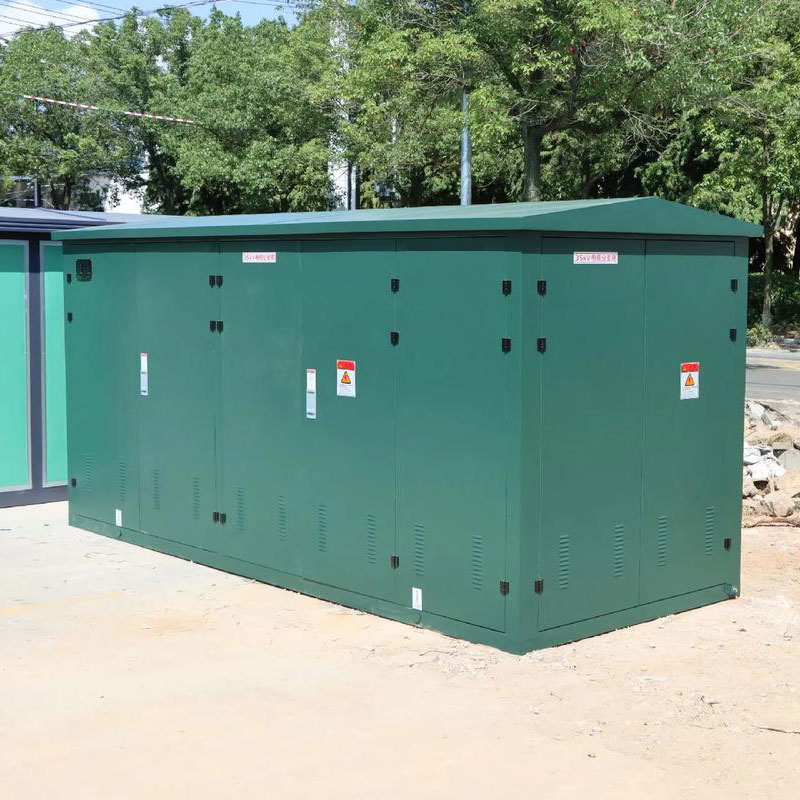

Kabelverteilerkasten für den Außenbereich

Der von Cotenele hergestellte Outdoor-Kabelverteilerkasten ist ein komplettes Mittelspannungs-Elektrogerät, das speziell für die Verteilung elektrischer Energie, die Implementierung von Kabelleitungsabgriffen, -verzweigungen, -verbindungen und -umwandlungsschaltungen in Verkabelungsprojekten für Wechselstrom-12-35-kV-Verteilungsnetze entwickelt wurde. Dieser DFWK-Kabelverteilerkasten für den Außenbereich mit Schalter ist ein vollständig isoliertes, abgedichtetes und abgeschirmtes Mittelspannungs-Komplettgerät, das hauptsächlich aus 12-kV-/35-kV-Kabelzubehör, SF6-Lastschalter, 12-kV-/35-kV-Elektrokomponenten, Sekundärkomponenten und einem Kasten besteht. Es nutzt die Vorteile der Reihen- und Parallelschaltung von Kabelsteckverbindern vollständig und flexibel aus und kann entsprechend den Anforderungen des Benutzers zuverlässig kombiniert werden, um vollständige Abdichtung, vollständigen Schutz, vollständige Isolierung, Antikondensation, Antistaub, Korrosionsschutz und wartungsfreie Eigenschaften zu erreichen. Es kann rund um die Uhr im Freien betrieben werden.

Wichtigste technische Parameter

Produktstrukturen und Hauptkomponenten

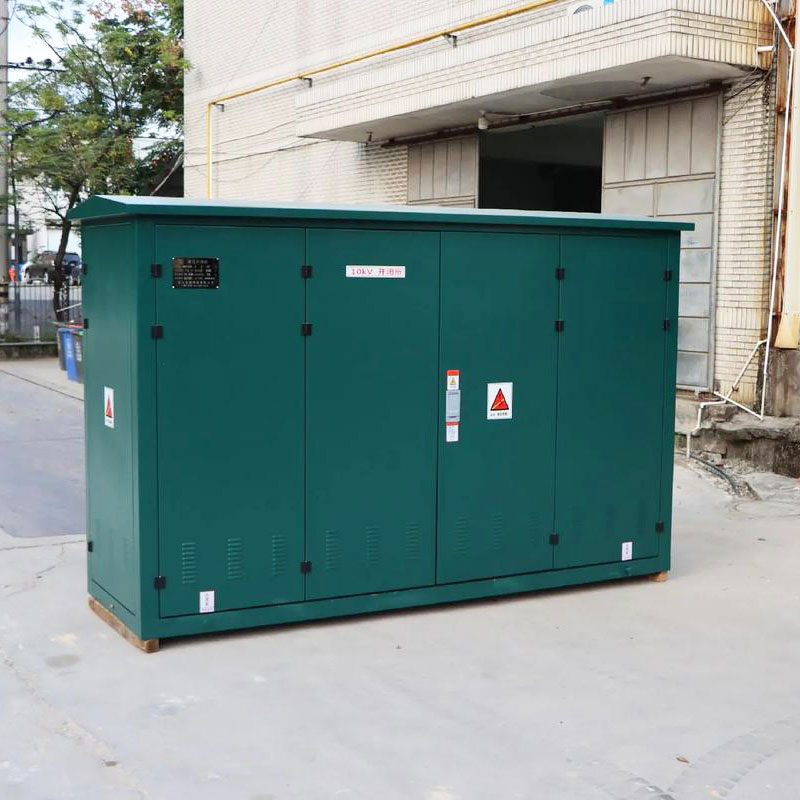

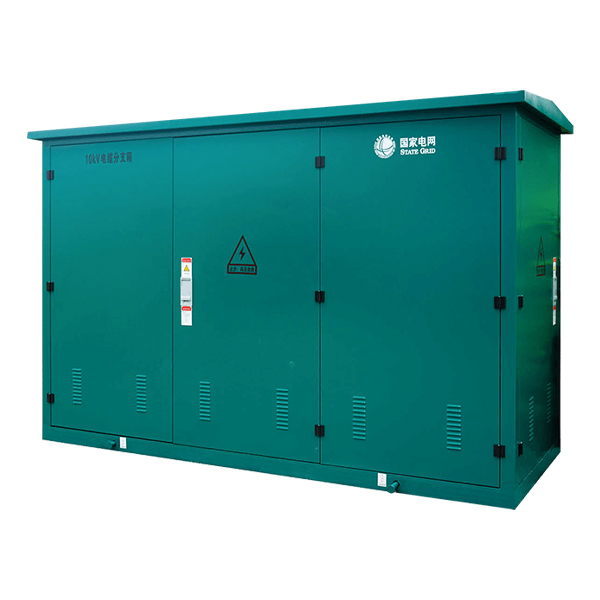

1. Gehäusestruktur

Der Außenkabelverteilerkasten vom Typ DFWK verwendet ein doppelschichtiges Edelstahlgehäuse, kompakt und ästhetisch ansprechend, mit einer Schutzart bis IP65 oder IP67 und einer Lebensdauer von mehr als 20 Jahren. Das Gehäuse ist typischerweise mit mehreren Flügeltüren ausgestattet – einige für die Bedienung der Schaltanlage, andere für die Installation von Kabelanschlüssen oder den Wartungszugang. Die Basis verfügt über abnehmbare Trennwände, Kabeleintritts-/-austrittsöffnungen und Belüftungslöcher, um das Eindringen kleiner Tiere zu verhindern und einen konvektiven Luftstrom von unten nach oben für gute Wärmeisolierung, Belüftung und Regenschutz zu erzeugen. Die Außenfläche ist je nach Umgebung mit einer elektrostatischen Pulverbeschichtung in verschiedenen Farben (z. B. Armeegrün, State Grid-Grün, Eisgrau) versehen. Interne Kabelklemmen und Erdungsklemmen sind vorhanden.

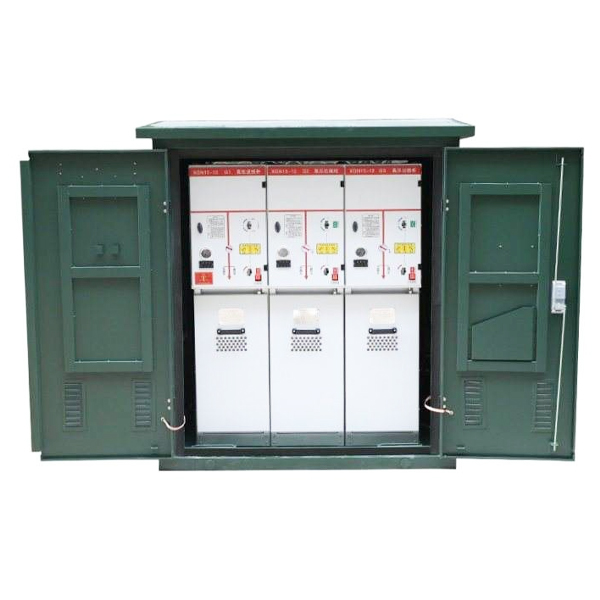

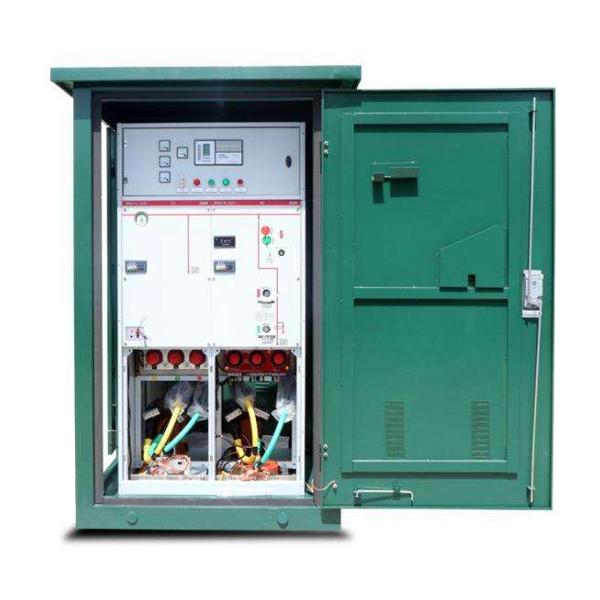

2. Innenfächer

Ein mit Schaltern ausgestatteter Außenkabelverteilerkasten ist im Allgemeinen in die folgenden Funktionsbereiche unterteilt:

• Schaltraum: Enthält den SF6-Lastschalter oder Leistungsschalter in einem vollständig geschlossenen, gasdichten Metalltank, der zur Isolierung und Lichtbogenlöschung mit SF6-Gas gefüllt ist.
• Kabelfach: Enthält Kabelverbinder und Kabelklemmen für eingehende/abgehende Kabelverbindungen und Befestigung.
• Betätigungsmechanismusfach: Enthält den Schalterbetätigungsmechanismus, den Verriegelungsmechanismus und die mechanische Schlüsselverriegelung.
• Sammelschienenraum (falls zutreffend): Enthält Sammelschienen, die Schalteinheiten verbinden.

Der Mittelspannungsschalter im Schaltraum ist das zentrale Steuerelement. Es handelt sich um einen Dreistellungs-Lastschalter (geschlossen, offen, geerdet), der in einem mit SF6 gefüllten, gasdichten Metalltank untergebracht ist. Ein robuster Verriegelungsmechanismus zwischen Betätigungsmechanismus und Schalter gewährleistet einen sicheren Betrieb.

3. Hauptkomponenten (siehe Tabelle unten):

Kabelanschlüsse

Der Kabelverteilerkasten für den Außenbereich vom Typ DFWK verwendet vorgeformte „berührbare“ Silikonkautschuk-Kabelverbinder, die durch vollautomatisches Einspritzen aus importiertem, hochwertigem Isolierkautschuk hergestellt werden und sowohl eine innere als auch eine äußere Halbleiter-Abschirmschicht aufweisen. Die innere Schicht gleicht das interne elektrische Feld aus; Die geerdete äußere Abschirmschicht hält die Steckeroberfläche auf Nullpotential. Der Belastungskegel, dessen unteres Ende in engem Kontakt mit der Halbleiterschicht des Kabels steht und dessen äußere Halbleiterschicht geerdet ist, löst das Problem der elektrischen Feldkonzentration am Schnittpunkt der äußeren Abschirmung des Kabels und sorgt für die Sicherheit von Personen. Der berührbare Kabelfrontstecker wird direkt an der Gerätedurchführung montiert; Es kann an einen hinteren Kabelanschluss angeschlossen werden, um mehrere Abgänge zu bilden, oder an einen Überspannungsableiter zum Schutz vor Überspannung.

Funktionsprinzip

Das Funktionsprinzip des mit Schaltern ausgestatteten Außenkabelverteilerkastens vom Typ DFWK kann unter folgenden Aspekten verstanden werden:

1. Elektrisches Funktionsprinzip

Das ankommende Hauptkabel wird über einen vorgeformten Kabelstecker aus Silikonkautschuk mit der internen Sammelschienenplatte verbunden. Die Sammelschienenplatte fungiert als elektrische Sammelschiene – vollständig isoliert und vollständig abgedichtet. Mehrere Abgangsstromkreise werden außerdem über Kabelverbinder mit der Sammelschienenplatte verbunden, wodurch eine „One In, Multiple Out“-Verzweigung erreicht wird. Zwischen der eingehenden und ausgehenden Leitung wird ein SF6-Lastschalter platziert. Durch Betätigen des Schalters kann die Leitung geöffnet oder geschlossen werden. Wenn der Schalter geöffnet ist, trennt die Lücke den Kabelstromkreis in eine Eingangsseite und eine Ausgangsseite, wodurch unterschiedliche Potenziale möglich sind und somit eine lokale Stromausfallwartung möglich ist, ohne das Hauptnetz zu beeinträchtigen.

2. Funktionsprinzip des SF6-Lastschalters

Der SF6-Lastschalter arbeitet in einer SF6-Gasatmosphäre. SF6 verfügt über hervorragende Isolier- und Lichtbogenlöscheigenschaften. Beim Öffnen des Schalters wird der Lichtbogen im SF6-Gas schnell abgekühlt und gelöscht, wodurch schwere Kontaktverbrennungen verhindert und Zuverlässigkeit und lange Lebensdauer gewährleistet werden. Der Schalter hat typischerweise drei Stellungen (geschlossen, offen, geerdet). Die geerdete Position sorgt für eine sichere Erdung der Kabelseite und erleichtert so die spätere Wartung.

3. Prinzip der vollständigen Isolierung und Kontrolle des elektrischen Feldes

Der Kabelstecker verwendet eine doppelschichtige Halbleiter-Abschirmstruktur: Die innere Halbleiterschicht gleicht das interne elektrische Feld aus, um lokale Konzentrationen zu vermeiden; Die äußere Halbleiterschicht ist geerdet, um das Potenzial auf Null zu halten und die Oberfläche des Steckers berührungssicher zu machen. Der Spannungskegel löst die Konzentration des elektrischen Feldes am Schnittpunkt der Außenabschirmung des Kabels und sorgt so für ein gleichmäßiges und sicheres elektrisches Feld im gesamten Verbindungssystem.

4. Interlock-Prinzip

Zwischen der Schaltanlage und den Gehäusetüren ist ein robustes mechanisches Verriegelungssystem vorgesehen:

• Bei geschlossenem Lastschalter ist die Betätigungsöffnung des Trennschalters blockiert.
• Der Trennschalter kann nur betätigt werden, nachdem der Lastschalter geöffnet wurde.
• Bei geöffnetem Trennschalter kann der Lastschalter nicht geschlossen werden.
• Nach dem Schließen des Erdungsschalters ist die Betätigungsöffnung des Trennschalters blockiert.

Diese Fünf-Präventions-Verriegelung verhindert Fehlbedienungen und gewährleistet die Sicherheit von Personal und Ausrüstung.

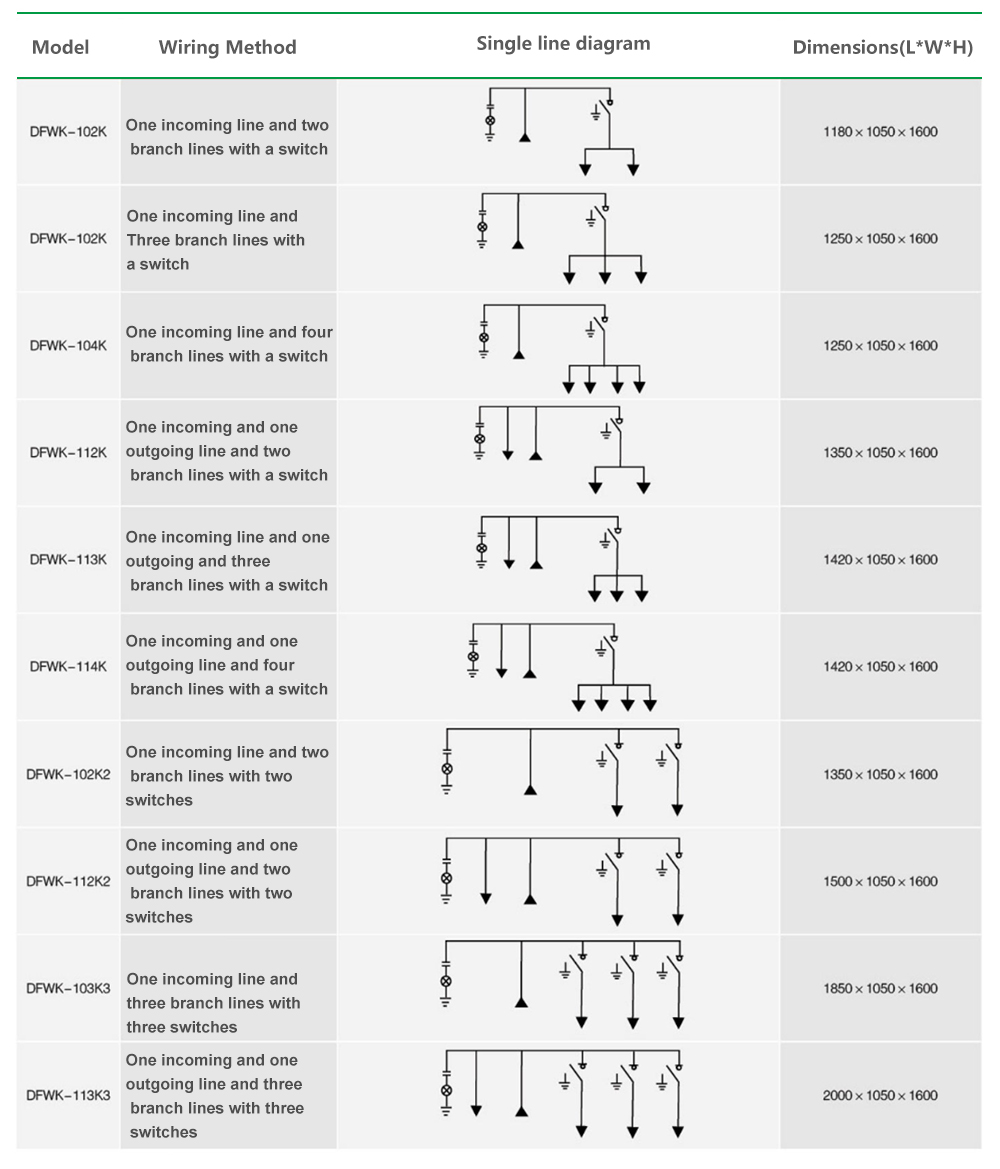

Mehrere typische Verkabelungslösungen
