22KV-Verdrahtungskasten-Anschlusskabelverteilerfeld

Das von Cotenele hergestellte 22-kV-Kabelverteilerfeld mit Anschlussdose ist ein äußerst zuverlässiges, vollständig isoliertes und abgedichtetes Verteilergerät für den Außenbereich, das die Probleme der großen Landbelegung und der geringen Sicherheit bei herkömmlichen Freileitungen berücksichtigt und eine „Erdverkabelung“ und eine „ölfreie Transformation“ von Stromnetzen ermöglicht. Dieser 24-kV-Kabelverteilerkasten ist ein Mittelspannungs-Verteilergerät für den Außenbereich mit einer Nennspannung von 24 kV und einer Nennfrequenz von 50 Hz. Es wird an Knoten oder Verzweigungspunkten von Stromkabeln installiert, um eine eingehende Einspeisung auf mehrere ausgehende Einspeisungen zu verteilen, was üblicherweise in Ringnetzwerken oder radialen Verteilungssystemen verwendet wird.

Struktur und Komponenten

Die Gehäusestruktur des Cotenele Box Junction Cable Distribution Panel-Gehäuses ist kompakt, robust und langlebig und besteht aus den folgenden zwei Teilen:

1. Gehäuse

• Material: Das Gehäusematerial des 22-KV-Verdrahtungskastens besteht normalerweise aus Edelstahl, kaltgewalzter Stahlpulverbeschichtung oder verzinktem Stahl, der eine ausgezeichnete Korrosionsbeständigkeit und mechanische Schlagfestigkeit aufweist.
• Schutzart: Das Gehäusematerial des 22-KV-Verbindungskabelverteilerfelds besteht normalerweise aus Edelstahl, kaltgewalzter Stahlpulverbeschichtung oder verzinktem Stahl, der eine ausgezeichnete Korrosionsbeständigkeit und mechanische Schlagfestigkeit aufweist.
• Schutzart: Der Gehäuseschutzgrad des Kabelverteilerfelds erreicht typischerweise IP33 oder höher (z. B. IP34D) basierend auf den neuesten Standards und kann Regen-, Staub- und Korrosionsschutz für raue Außenumgebungen bieten.
• Strukturelles Design: Die mechanische Festigkeit dieses Anschlusskabelverteilerfelds ist hoch genug und es ist mit einer regensicheren Nut und einer Dichtungstür, internen Kabelklemmen und Erdungsklemmen ausgestattet.

2. Innenfächer und Komponenten

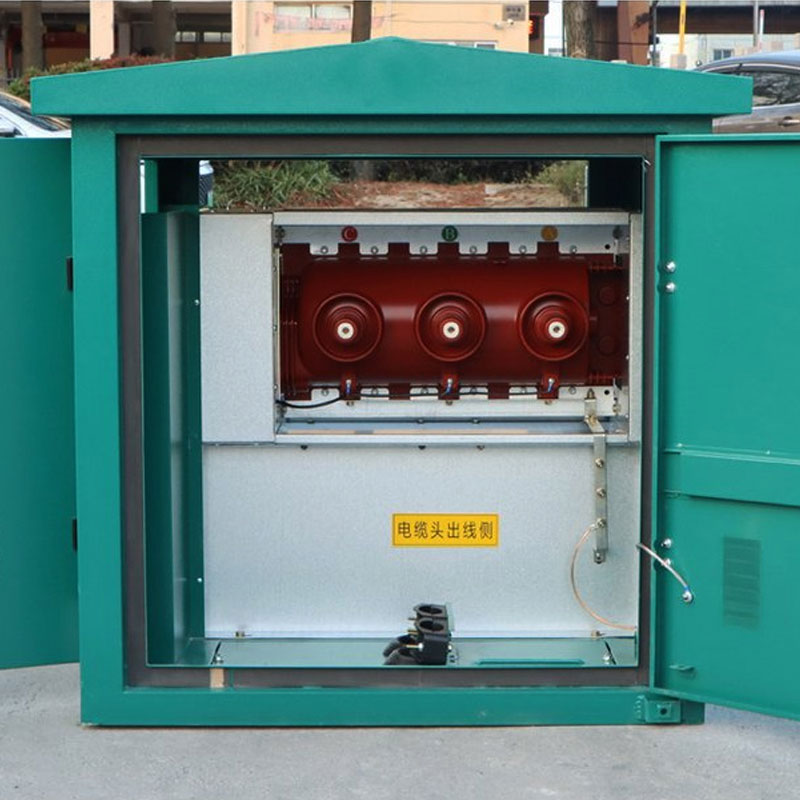

• Sammelschienenfach (Kernverbinder): 22-KV-Verbindungskabelverteilertafeln verwenden typischerweise Leitungen (doppelseitige Anschlüsse) oder vorgefertigte Sammelschienen aus Silikonkautschuk als leitfähige Anschlüsse. Die Sammelschienenstruktur verfügt über eine Luft- oder Feststoffisolierung, wodurch eine klare Kabelführung erreicht werden kann, ohne dass große Spannweiten erforderlich sind.
• Kabelanschlüsse (trennbare Anschlüsse): Zu den Kernkomponenten der 22-KV-Verkabelungsbox gehören hauptsächlich der 630-A-Hauptstromkreisanschluss, der mit Schrauben befestigt wird, um den Hauptkanal zu bilden, und der 200-A-Abzweigverbinder, der durch stromführendes Stecken mit der Benutzerseite verbunden wird.
• Erdungssystem: Im Kasten des 22-KV-Anschlusskastens befindet sich eine Haupterdungsschiene. Alle Metallkomponenten und Kabelabschirmungsschichten im Inneren des 22-KV-Anschlusskastens müssen zuverlässig geerdet sein, um einen sicheren Betrieb zu gewährleisten.

Optionale Funktionskomponenten:

• Spannungsanwesenheitsanzeige: Die Hauptfunktion dieser Komponente besteht darin, anzuzeigen, ob die Sammelschiene oder das Kabel unter Spannung steht oder nicht, versehentlichen Kontakt zu verhindern und die Sicherheit des Personals zu gewährleisten.
• Überspannungsableiter: Blitzableiter werden auf der Ein- oder Abgangsseite installiert, um Geräteschäden durch Blitzüberspannung zu verhindern.
• Fehleranzeige: Diese Anzeige ist am Kabel angebracht, um Gerätefehler schnell lokalisieren zu können.

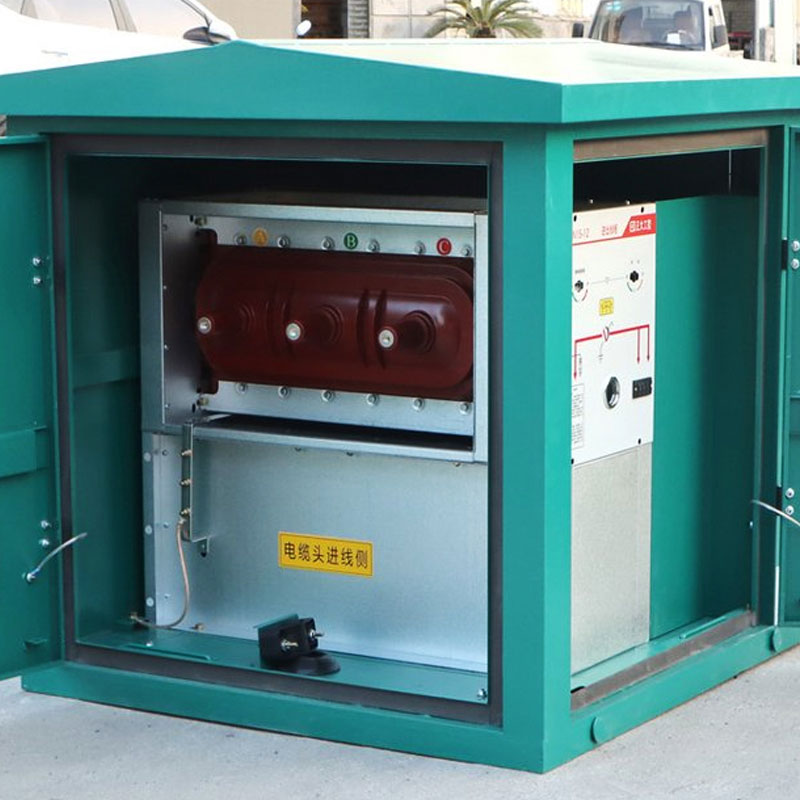

• Lasttrennschaltereinheit: In Kabelabzweigkästen vom Schaltertyp werden normalerweise SF6- oder Vakuum-Lasttrennschalter verwendet, um den Laststrom zu unterbrechen.

Wichtigste technische Parameter

Häufig gestellte Fragen (FAQ)

1. F: Wie wird „Pluggable“ bei 24-kV-Kabelabzweigkästen erreicht?

A: Dies gilt hauptsächlich für die 200-A-Anschlüsse in US-amerikanischen Abzweigkästen. Diese Steckverbinder verfügen über interne Lichtbogenlöschfunktionen oder eine spezielle Konstruktion und können mit einem speziellen Betätigungswerkzeug unter Last ein-/ausgesteckt werden, wodurch sie als Lasttrennschalter fungieren. Hinweis: 630A-Hauptstromkreisanschlüsse dürfen niemals unter Spannung gesteckt/abgezogen werden; Sie dürfen nur im spannungslosen Zustand mit dem Werkzeug ein-/ausgeschraubt werden.

2. F: Warum sind manche Abzweigdosen teuer und andere günstig?

A: Preisunterschiede ergeben sich hauptsächlich aus den internen Materialien (importierter Silikonkautschuk im Vergleich zu heimischen Vollkupferleitern im Vergleich zu anderen), dem Gehäusematerial (Edelstahl im Vergleich zu gewöhnlichem lackiertem Stahl) und der Einbeziehung von Schalteinheiten. Eine Abzweigdose mit SF6-Schalter kostet deutlich mehr als ein Basistyp.

3. F: Sind interne Anschlüsse anfällig für Ausfälle aufgrund eindringender Feuchtigkeit?

A: Hochwertige Abzweigkästen verwenden vorgefertigte Anschlüsse aus Silikonkautschuk. Silikonkautschuk weist eine ausgezeichnete Hydrophobie und hohe Elastizität auf. Bei ordnungsgemäßer Installation (saubere Schnittstelle) ist die Abdichtung zum Kabel äußerst effektiv und ermöglicht ein kurzzeitiges Untertauchen in Wasser. Bei korrekter Installation ist die Feuchtigkeitsbeständigkeit sehr hoch.

4. F: Was ist der Unterschied zwischen einer Kabelabzweigdose und einer Schaltstation (Ringhaupteinheit)?

A: Der Mittelspannungskabel-Abzweigkasten verfügt über keinen internen Schalter, der den Kurzschlussstrom nicht unterbrechen kann und nur als physischer Verbindungspunkt dient. Die Ringhaupteinheit (RMU) ist mit Schaltgeräten (Leistungsschalter/Lasttrennschalter) mit Schutz-, Steuer- und Messfunktionen ausgestattet. Dazwischen befindet sich der Kabelverzweiger vom Typ Switch, der in seiner Funktion einer kompakten Ringnetzwerkeinheit für den Außenbereich ähnelt.

5. F: Ist für die Installation eines Kabelabzweigkastens ein Fundament erforderlich?

A: Ja. Obwohl das Gerät selbst auf dem Boden montiert werden kann, ist für den richtigen Kabelbiegeradius, die Wasserdichtigkeit, den Staubschutz und den Bedienkomfort normalerweise ein Betonsockel (ca. 30–50 cm hoch) erforderlich. Die Box wird auf dem Sockel befestigt und die Kabel werden von unten eingeführt.

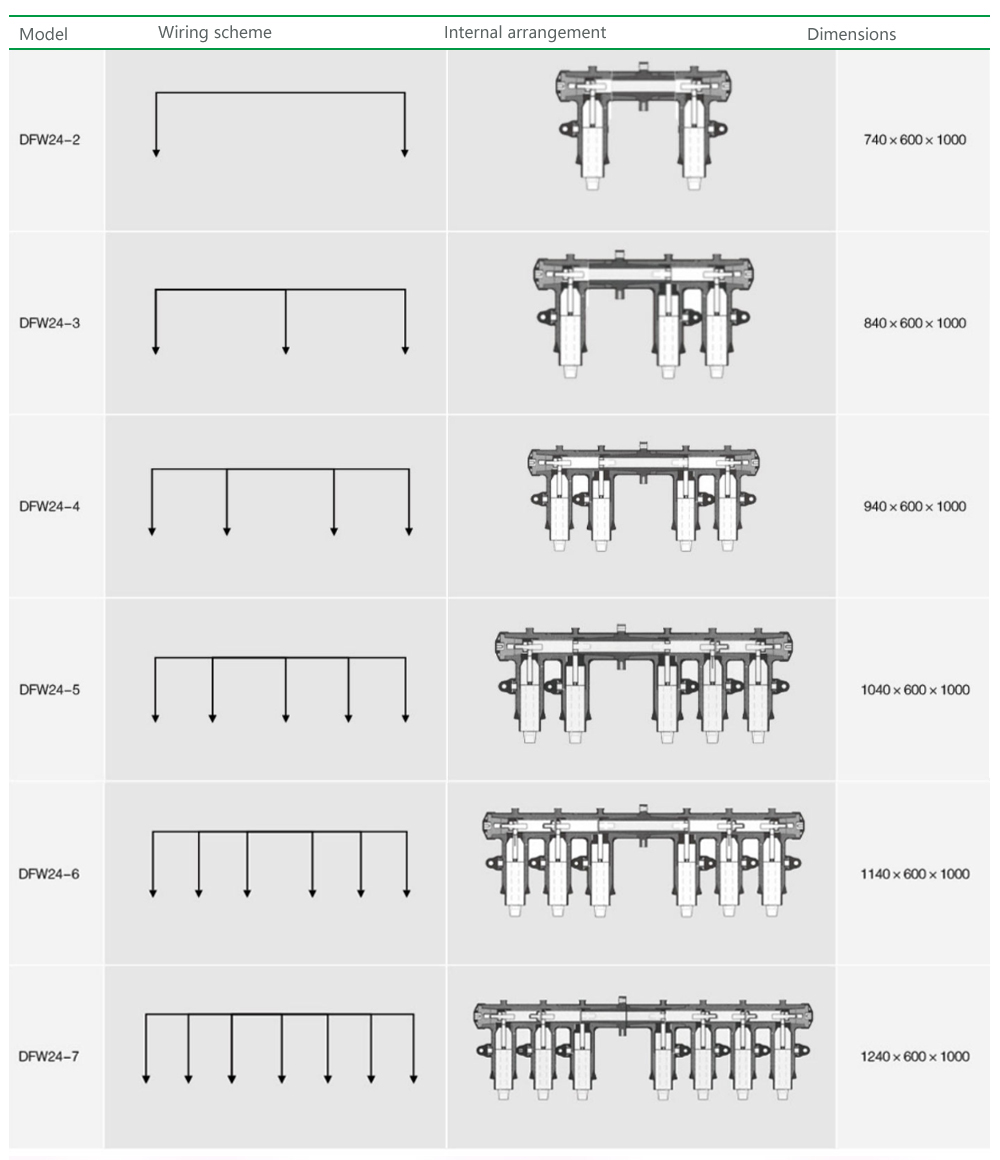

Beschreibung der Bestellnummer

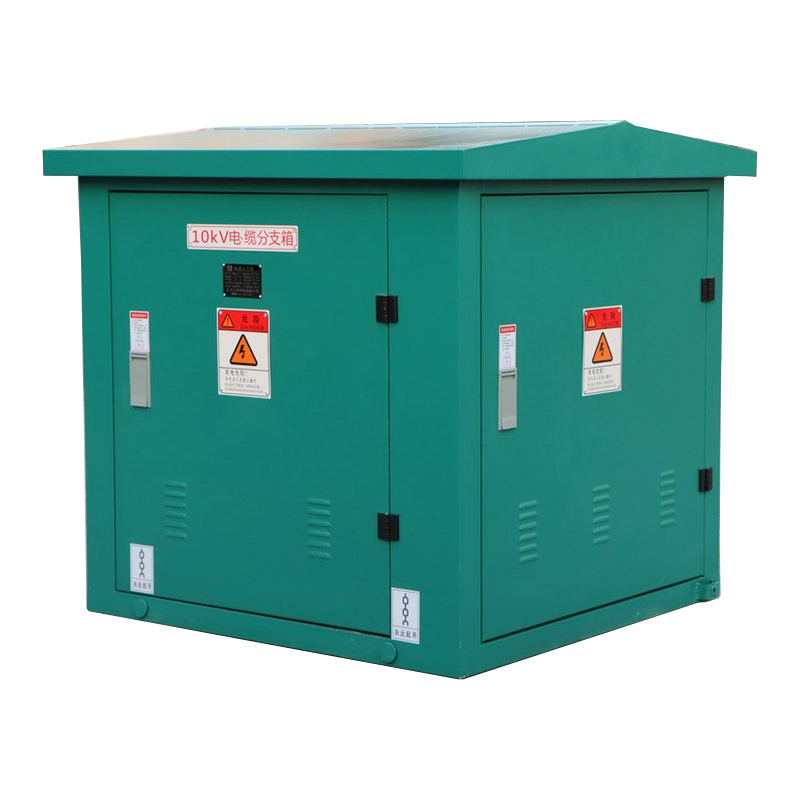

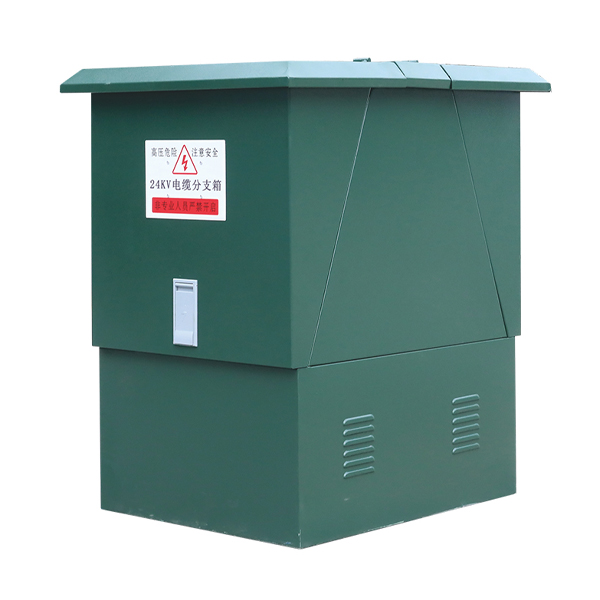

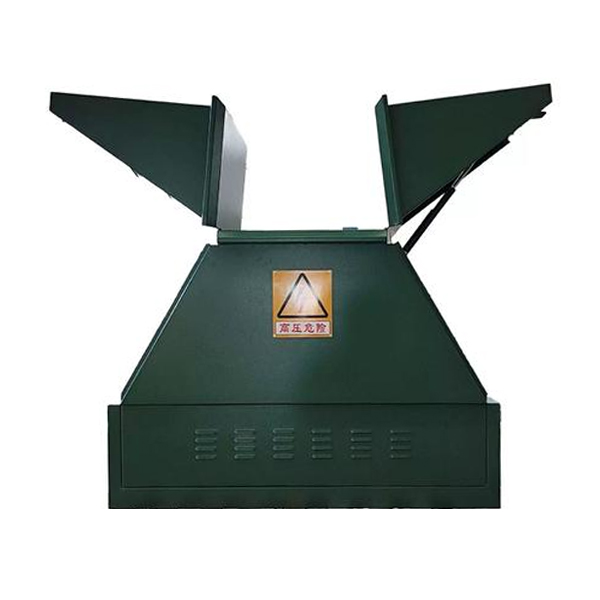

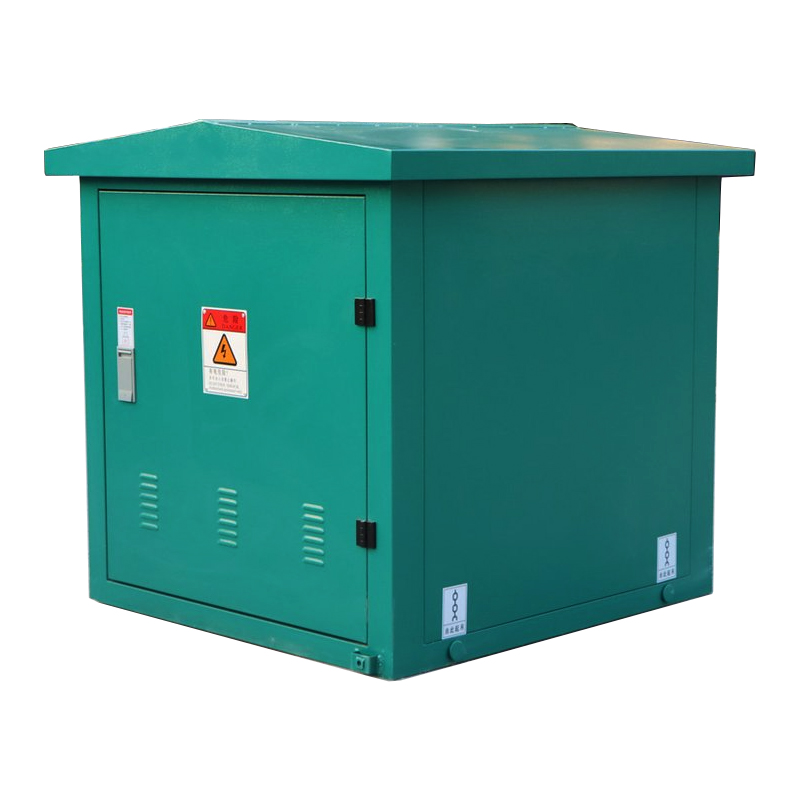

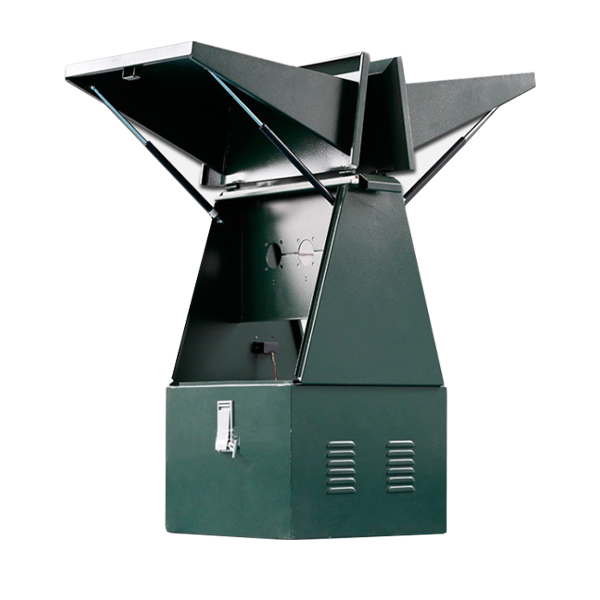

Produkte zeigen:
