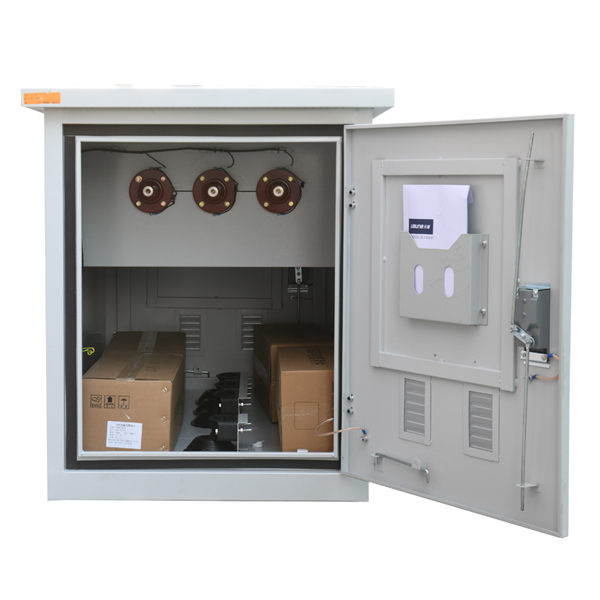

33-kV-Kabelverteilerschaltanlage für elektrische Verbindungskästen

Cotenele ist einer der bekanntesten Hersteller von Elektrogeräten in China. Unsere 33-kV-Kabelverteilungsschaltanlage mit elektrischem Verbindungskasten ist ein weit verbreitetes Stromverteilungsgerät für den Außenbereich oder den Innenbereich in 33-kV-Übertragungs- und Verteilungsnetzen. Seine Hauptfunktion besteht darin, die Verzweigung, Übertragung und Kombination elektrischer Energie in Kabelleitungen sowie (in bestimmten Modellen) die Leitungssegmentierung und -steuerung zu ermöglichen. In Hochspannungsstromsystemen dient es als Knotenpunkt für Kabelleitungen und verteilt den eingehenden Strom von einer Hauptleitung auf mehrere ausgehende Leitungen. Dadurch wird der Stromversorgungsradius erweitert, die Gesamtprojektkosten gesenkt und die Flexibilität und Zuverlässigkeit der Versorgung verbessert.

Wichtigste technische Parameter

Funktionsprinzip des Produkts

Das Funktionsprinzip der 33-KV-Kabelverteilungsschaltanlage mit elektrischem Verbindungskasten basiert auf der Stromteilungswirkung paralleler Stromkreise.

1. Stromeingang: Hochspannungskabel führen elektrische Energie über eingehende Zubehörteile ein und versorgen die Eingangsklemmen von Sammelschienen (Kupferschienen) oder SF6-Schaltern im Inneren des Kastens.

2. Sammelschienensammlung: Die elektrische Energie wird auf der dreiphasigen Sammelschiene im Inneren des Kastens gesammelt.

3. Abzweigausgang: Mehrere abgehende Kabel werden gleichzeitig über Kabelverschraubungen an dieselbe Phasensammelschiene angeschlossen (Basistyp) oder von der Abgangsseite des Schalters herausgeführt (Schaltertyp).

4. Schutz und Überwachung: Im Betrieb unterdrückt der Blitzableiter Überspannungen in Echtzeit; Spannungsanzeige und (optional) Fehleranzeige dienen zur Überwachung des Status des Stromkreises. Bei Ausstattung mit einem Lasttrennschalter kann der Stromkreis während der Wartung getrennt werden, wodurch ein eindeutiger Trennpunkt entsteht.

Der Arbeitsbereich der 33KV-Kabelverteilungsschaltanlage mit elektrischem Verbindungskasten

Der Spannungspegel von 33 kV bestimmt, dass dieses Gerät hauptsächlich in großen Stromverteilungssystemen verwendet wird:

• Städtische Kernverteilungsnetze: Als Ergänzung zum 33-kV-Ringleitungskasten wird der 33-kV-Stromanschlusskasten üblicherweise als Kabelverteilungsnetzknoten in stark befahrenen Straßen und Gewerbezentren eingesetzt, wodurch der Flächenverbrauch reduziert wird.
• Industrie- und Bergbauunternehmen: In einigen großen Fabriken können Benutzer den Strom auch vom Haupt-33-kV-Umspannwerk über 33-kV-Kabelabzweigkästen an die Umspannwerke in jeder Werkstatt verteilen.
• Erneuerbare Energieanlagen:

1. Windkraft: In Windkraftanlagen werden elektrische 33-kV-Verbindungskästen verwendet, um die Sammelleitungen mehrerer Windkraftanlagen zu verbinden.
2. Solar-PV: In großen Photovoltaik-Kraftwerken wird der Mittelspannungskabel-Abzweigkasten zum Anschluss des 33-kV-Kastentransformators und der Leitungen dazwischen sowie zum Anschluss an die Aufspannstation verwendet.

• Transport und Infrastruktur: 33-kV-Kabelabzweigkästen werden auch als Zwischenübertragungs- und Verteilungspunkte für Fernkabelleitungen in Energiesystemen für den Infrastrukturbau wie Autobahnen, Tunnel und Flughäfen verwendet.

Vorsichtsmaßnahmen für die Verwendung des 33-KV-Stromanschlusskastens

1. Umweltanpassungsfähigkeit:

• Bei Höhen über 1000 Metern ist eine verringerte äußere Isolationsfestigkeit zu berücksichtigen; Geben Sie dem Hersteller eine Plateau-Ausführung an.
• In Bereichen mit hohem Salznebel oder hoher Luftfeuchtigkeit sollte das Gehäuse der 33-KV-Kabelverteilungsschaltanlage mit Anschlusskasten aus Edelstahl 316L bestehen und die Gehäusebeschichtung mit Korrosionsschutzmaßnahmen versehen sein.

2. Wasserdichtigkeit und Schutz vor Eintauchen: Obwohl dieser Kabelabzweigkasten über ein hohes Maß an Schutz verfügt, kann es bei Wasseransammlungen im Kabelgraben oder in der Fundamentgrube dazu kommen, dass die Kabelgarnituren längere Zeit in Wasser eingeweicht werden, was zu Fehlfunktionen führen kann. Daher ist auf eine reibungslose Entwässerung zu achten.

3. Fehlbedienung verhindern: Bei 33-kV-Kabelverteilerschaltanlagen mit elektrischen Verbindungskästen und Lasttrennschaltern ist es erforderlich, den aktuellen Status des Stromkreises vor dem Betrieb zu bestätigen. Bitte öffnen oder schließen Sie den Trennschalter nicht, wenn er unter Spannung steht, es sei denn, der Schalter ist zum Trennen der Last ausgelegt.

4. Erdungsanforderungen: Das Gehäuse der 33-kV-Kabelverteilerschaltanlage mit Anschlusskasten muss zuverlässig geerdet sein und der Erdungsdrahtanschluss der Kabelabschirmungsschicht muss korrekt und standardisiert sein, um die Sicherheit des Personals zu gewährleisten.

5. Feuchtigkeitsschutz: Bei luftisolierten elektrischen 33-KV-Kabelverteilerschaltanlagen mit Anschlusskasten (freiliegende Kupferschienen) müssen Heiz- und Entfeuchtungsgeräte installiert werden, um Kriechen oder Kurzschlüsse durch Kondensation zu verhindern.

Wie wählt man die richtige Kabelverteilungsschaltanlage aus?

Bitte bestätigen Sie bei der Auswahl die folgenden wichtigsten technischen Parameter und Konfigurationen:

1. Nennspannung: Die Nennspannung der Kabelverteilungsschaltanlage muss mit der Nennspannung des Systems von 33 kV/35 kV übereinstimmen (die maximale Spannung beträgt 40,5 kV).

2. Nennstrom: Der Nennstrom der Hauptsammelschiene einer 33-kV-Kabelverteilungsschaltanlage beträgt normalerweise 630 A, wir sollten jedoch dennoch den geeigneten Strom basierend auf dem tatsächlichen Laststrom auswählen. Wenn Sie einen höheren Strom benötigen, wenden Sie sich bitte zuerst an den Hersteller und passen Sie die Produkte entsprechend Ihren Anforderungen an.

3. Anzahl der Schaltkreise: Bestimmen Sie die erforderliche Leitungskonfiguration, z. B. einen Eingang und wie viele Ausgangsleitungen oder wie viele Eingangs- und wie viele Ausgangsleitungen.

4. Schalter erforderlich oder nicht:

• Für reine Kabelverzweigung mit niedriger Betriebsfrequenz: Wählen Sie eine einfache Kabelverzweigungsbox.
• Zur Fehlerisolierung, Ringnetz-Stromversorgung oder Wartung von Isolationspunkten: Wählen Sie einen Kabelabzweigkasten vom Typ Lasttrennschalter.

5. Isolierungsmethode: Es wird empfohlen, eine vollständig isolierte und vollständig abgedichtete Kabelabzweigdose im europäischen Stil zu verwenden (mit vorgefertigten Silikonkautschuk- oder EPDM-Anschlüssen), um eine hohe Sicherheit zu gewährleisten und für den Einsatz im Freien geeignet zu sein.

6. Gehäusematerial: Es wird generell empfohlen, Kabelabzweigkastengehäuse aus Edelstahl für den Außenbereich zu verwenden. Für stark korrosive Bereiche muss das Gehäuse aus Edelstahl 316 gewählt werden.

7. Zusatzfunktion: Bestimmen Sie, ob für die Verteilungsautomatisierung ein Blitzableiterschutz, eine Fehleranzeige oder eine intelligente Überwachung (DTU/FTU-Schnittstelle) erforderlich ist.

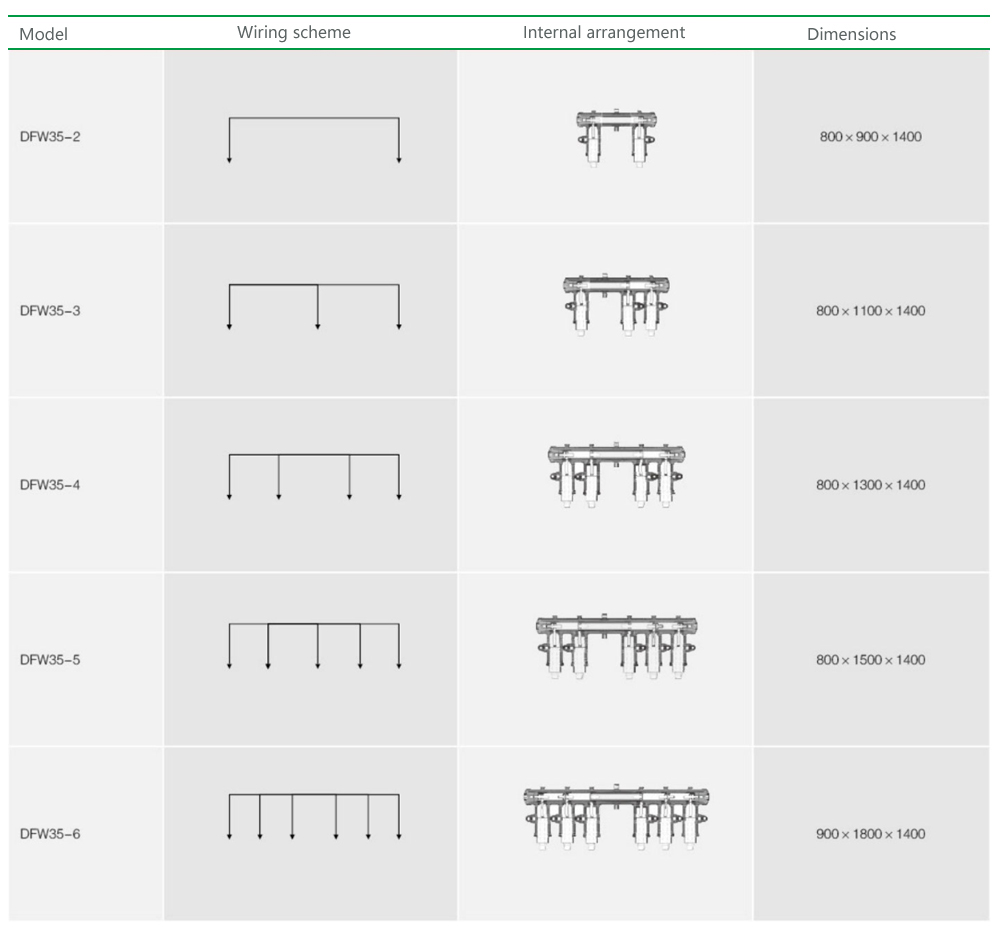

Bestellnummerndiagramm:

Produktionswerkstatt

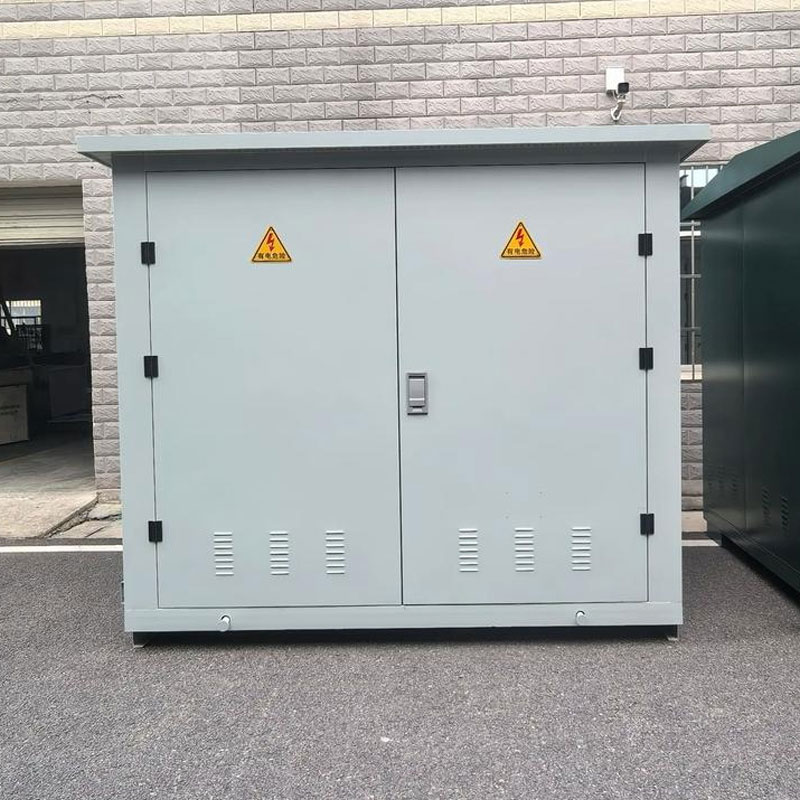

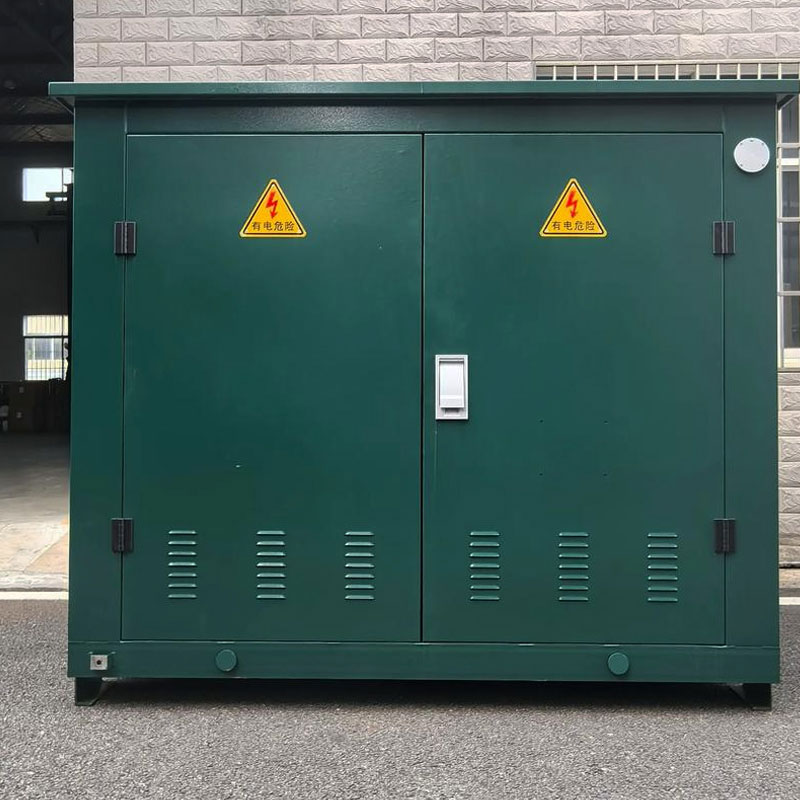

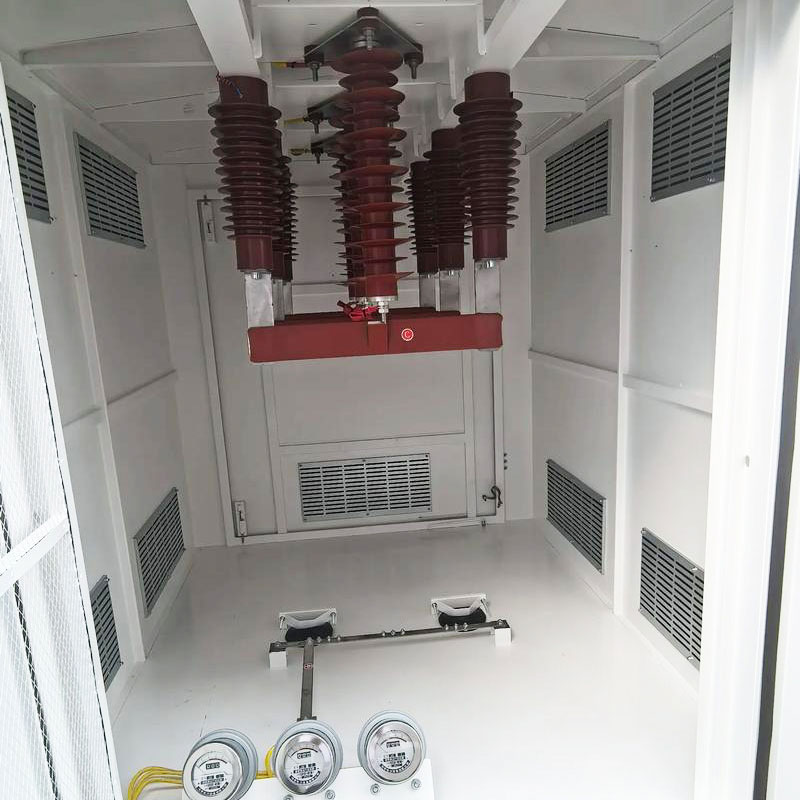

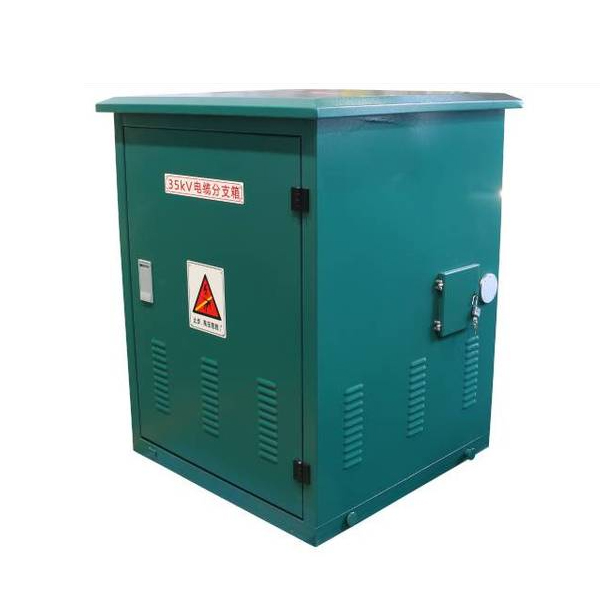

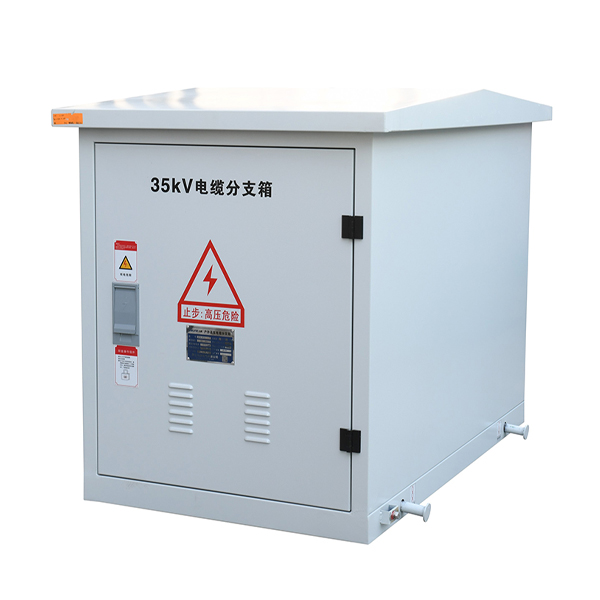

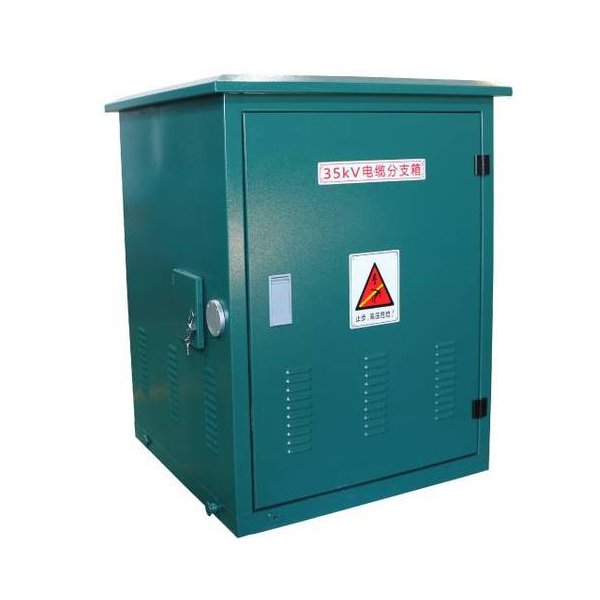

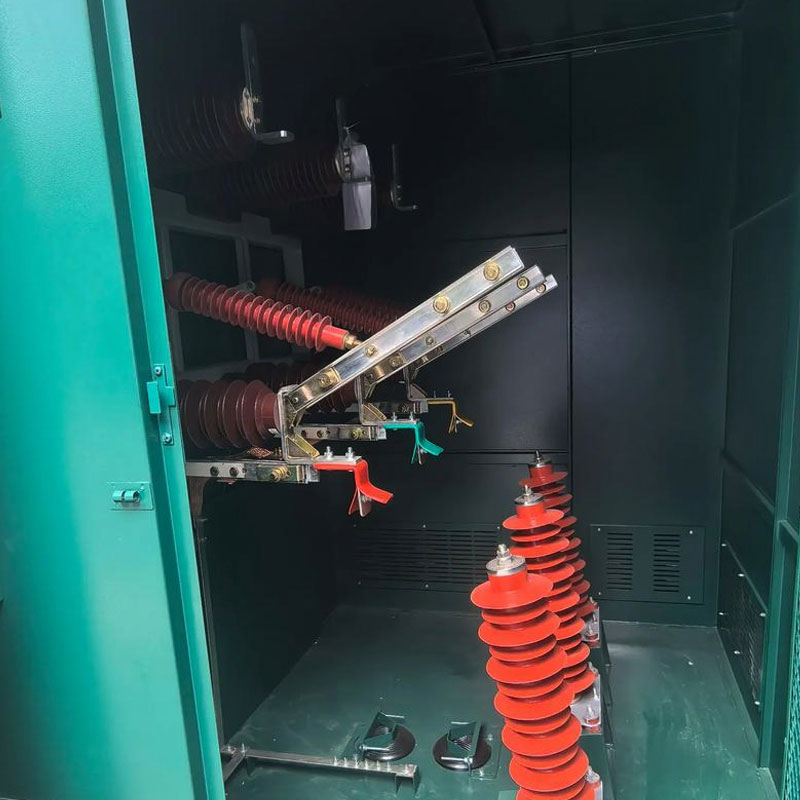

Produkte zeigen
