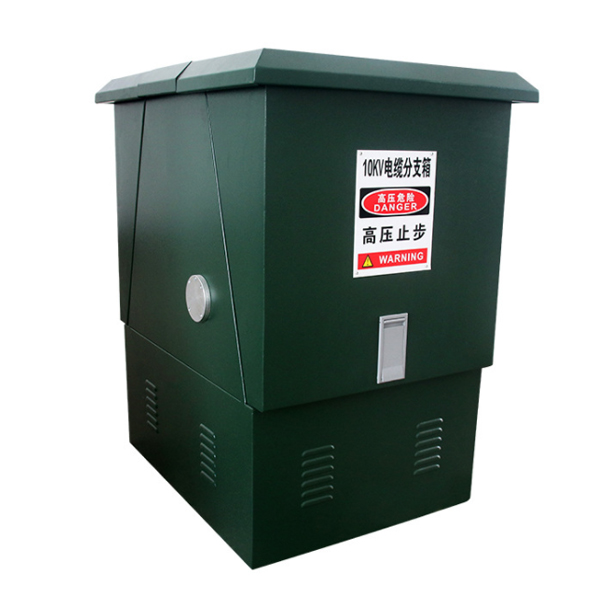

11-kV-Kabelanschlusskasten für den Außenbereich des elektrischen Anschlussschranks

Cotenle ist ein wichtiger Lieferant moderner Ausrüstung für städtische Verteilungsnetze in China. Der von Cotenele hergestellte 11-kV-Außenkabelanschlusskasten für elektrische Anschlussschränke zeichnet sich durch vollständige Isolierung, vollständige Abdichtung und eine kompakte Struktur aus und löst effizient und sicher die Probleme des Kabelabgriffs und -übergangs durch flexible Konfigurationen und zuverlässige Kabelverbindungstechnologie. Dieser Kabelanschlusskasten verwendet im Allgemeinen eine verschraubte Anschlusskabelverbindung mit einem Nennstrom von 630 A, die der Norm DIN47636 entspricht. Er ist eine ideale Wahl für den städtischen Einsatz Netzsanierung und Erdkabelstromversorgung.

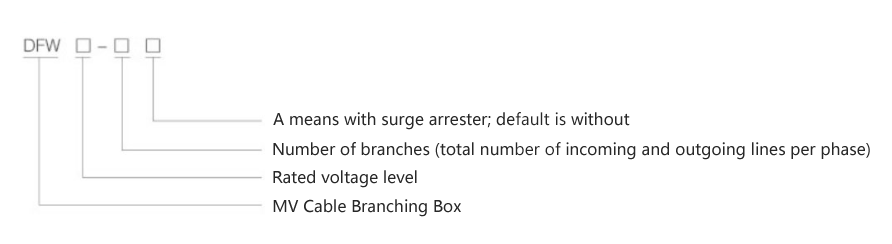

Modell und Bedeutungen

Wichtigste technische Parameter

Arbeitsbedingungen

1. Umgebungstemperatur: Maximale Temperatur nicht über +40 °C, minimale Temperatur nicht unter -30 °C.

2. Windgeschwindigkeit: Entspricht 34 m/s (Winddruck nicht größer als 700 Pa).

3. Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit nicht mehr als 95 %, monatliche durchschnittliche relative Luftfeuchtigkeit nicht mehr als 95 %.

4. Erdbebensicherheit und Installationsneigung: Horizontale Beschleunigung nicht größer als 0,4 m/s², vertikale Beschleunigung nicht größer als 0,15 m/s²; Einbauneigung nicht größer als 3°.

5. Installationsumgebung: Die Umgebungsluft darf nicht wesentlich durch korrosive, brennbare Gase oder Wasserdampf verunreinigt sein und der Installationsort muss frei von heftigen Vibrationen sein.

Hinweis: Sollten die Nutzungsbedingungen für die Bestellung dieses Produkts über die oben genannten Spezifikationen hinausgehen, wenden Sie sich bitte an unser Unternehmen.

Produktvorteile

Der 11-kV-Außenschaltschrank bietet folgende Vorteile:

1. Vollständig isoliert und vollständig abgedichtet: Alle stromführenden Teile im Kabelanschlussschrank sind streng isoliert (z. B. durch Verwendung von Silikonkautschuk) und haben keine freiliegenden Leiter, um die Sicherheit des Personals zu gewährleisten.

2. Starke Anpassungsfähigkeit an die Umgebung: Die Schalenstruktur des Kabelabzweigkastens ist staub-, feuchtigkeits-, überschwemmungs- und korrosionsbeständig und kann im Freien oder sogar in überfluteten Umgebungen betrieben werden, wodurch ein wirklich wartungsfreier Betrieb gewährleistet wird.

3. Flexibler und kompakter Aufbau: Die Höhe des Kabelabzweigkastens ist kombinierbar und bietet Platz für bis zu 8 eingehende/abgehende Leitungen. Der Kabelabzweigkasten nimmt eine viel kleinere Fläche ein als herkömmliche Verteilerschränke und fügt sich wunderbar in die städtische Umgebung ein.

4. Wirtschaftlich und zuverlässig: Dieser Kabelabzweigkasten kann die Investition in das Hauptzuleitungskabel reduzieren und ist einfach zu installieren. Durch die Zusammenarbeit mit der Fehleranzeige kann der Kabelabzweigkasten den Fehler schnell lokalisieren und die Zuverlässigkeit der Stromversorgung verbessern.

5. Funktional erweiterbar: Dieser Kabelabzweigkasten kann mit verschiedenen elektrischen Komponenten wie Blitzableitern, Spannungsanzeigen, Transformatoren, RTUs/FTUs und verschiedenen Sensoren ausgestattet werden, um die Verteilungsautomatisierung und Smart-Grid-Upgrades zu unterstützen.

Klassifizierung der 12-kV-Kabelabzweigkästen

12-kV-Kabelabzweigkästen werden hauptsächlich nach technischem Stil und Funktion klassifiziert:

1. Abzweigkasten amerikanischer Bauart

• Merkmale: Horizontale Mehrwege-Sammelschiene, einseitige Türöffnung, kompakte Bauweise.
• Anschlussart: 600A Schraubanschluss für Hauptstromkreis; 200A-Steckverbindung für Abzweigstromkreise (Hot-Swap-fähig).
• Vorteile: Geringe Breite, flexible Kombination, Abzweigstecker kann zum Lastschalten verwendet werden.

2. Abzweigkasten vom europäischen Typ

• Merkmale: Verwendung von Durchführungsdurchführungen als Stromschienen, beidseitige Türöffnung, übersichtliche Kabelanordnung.
• Verbindungsmethode: Im Allgemeinen werden 630A-Kabelstecker mit Bolzenbefestigung verwendet.
• Vorteile: Die Kabelführung ist übersichtlich und erfordert keine großen Spannweiten von dreiadrigen Kabeln.

3. Abzweigkasten vom Typ Schaltanlage (Ringnetzwerktyp)

• Merkmale: Eingebauter SF6-Lasttrennschalter oder Leistungsschalter mit Ausschaltvermögen.
• Funktion: Ermöglicht Schaltkreisumschaltung, ermöglicht Ringnetzwerk-Stromversorgung oder isoliert Abschnitte für Wartungszwecke.
• Vorteile: Vereint einige Funktionen einer Ringhaupteinheit zu geringeren Kosten; stellt einen Upgrade-Pfad von traditionellen Abzweigkästen hin zu Smart Grids dar.

Auswahlhinweis: Mainstream-Qualitätsprodukte verwenden Silikonkautschuk als Hauptmaterial für Kabelanschlüsse und bieten im Vergleich zu früher wärmeschrumpfbaren oder EPDM-Materialien eine weitaus bessere Isolationsabdichtung und Alterungsbeständigkeit.

Auswahlrichtlinien:

1. Umweltfaktoren: Wenn der Kabelabzweigkasten in überschwemmungsgefährdeten oder tief gelegenen Gebieten installiert werden muss, sollte eine vollständig versiegelte Struktur zum Schutz vor Wassereintritt mit IP67 oder einem höheren Schutzniveau (z. B. vergraben) ausgewählt werden.

2. Wartungsbedarf: Für Situationen, die extreme Kompaktheit und keine Wartung erfordern, empfehlen wir die Verwendung amerikanischer Kabelabzweigkästen; Für dreiadrige Kabel mit großem Querschnitt und hohen Anforderungen an die Klarheit der Verkabelung empfehlen wir jedoch die Verwendung von Kabelabzweigkästen im europäischen Stil.

3. Netzwerkfunktionalität: Für Ringnetzwerk-Anwendungsszenarien, die eine Fehlerisolierung erfordern, müssen Verteilerkästen vom Typ Switch-Geräte ausgewählt werden.

Anzeige der Bestellnummer:

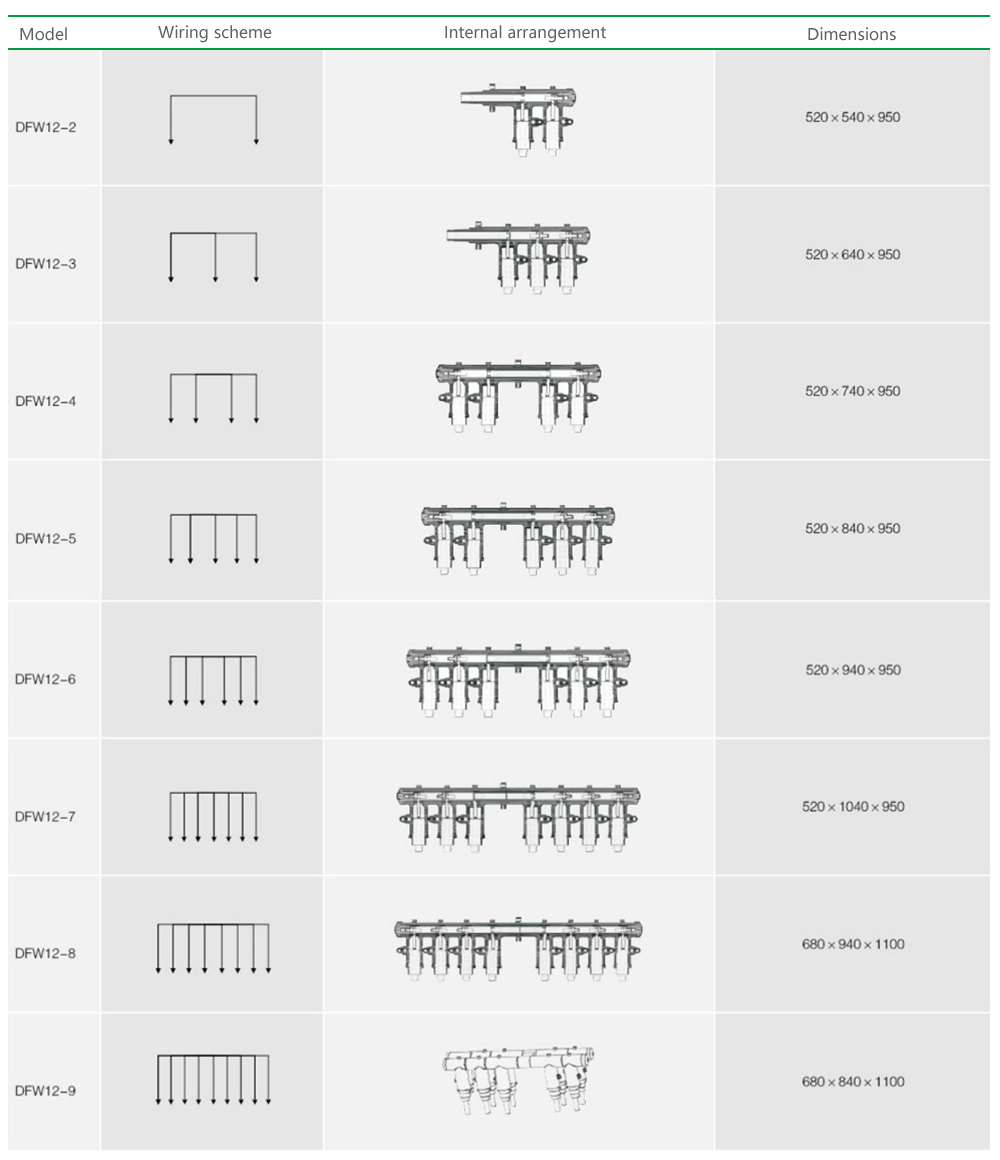

Internes Verteilungsdiagramm eines europäischen 12-kV-Kabelanschlusskastens

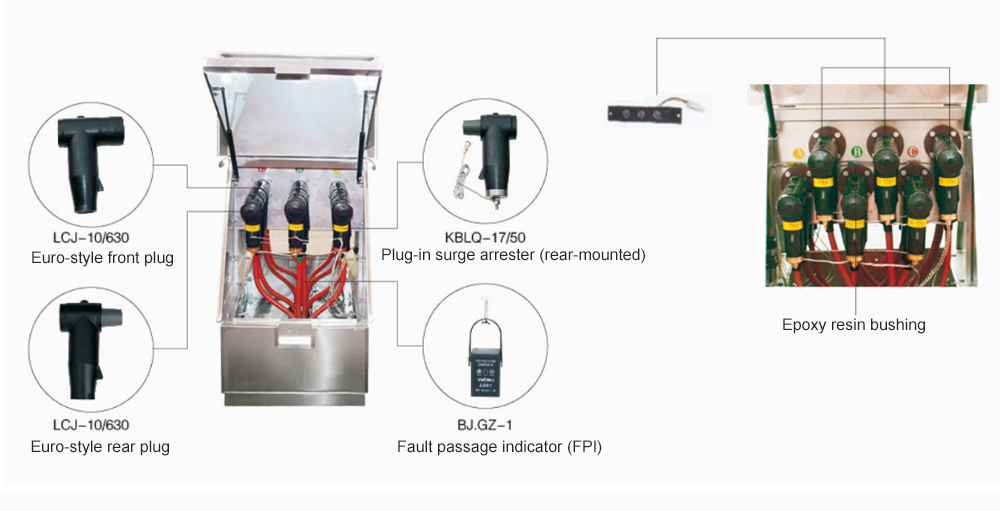

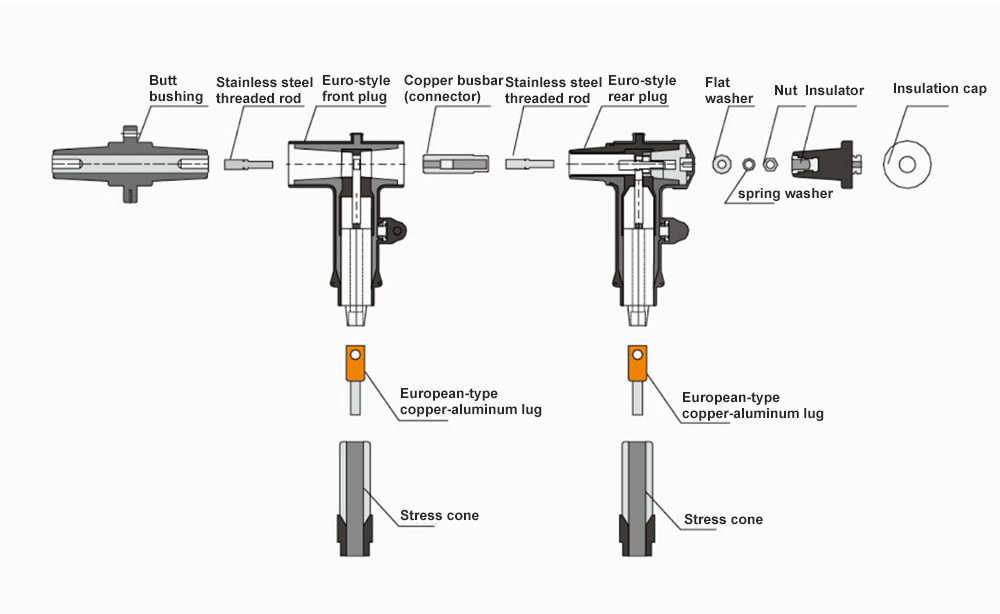

Schematische Darstellung europäischer 12-kV-Kabelanschlussdosenverbindungen:

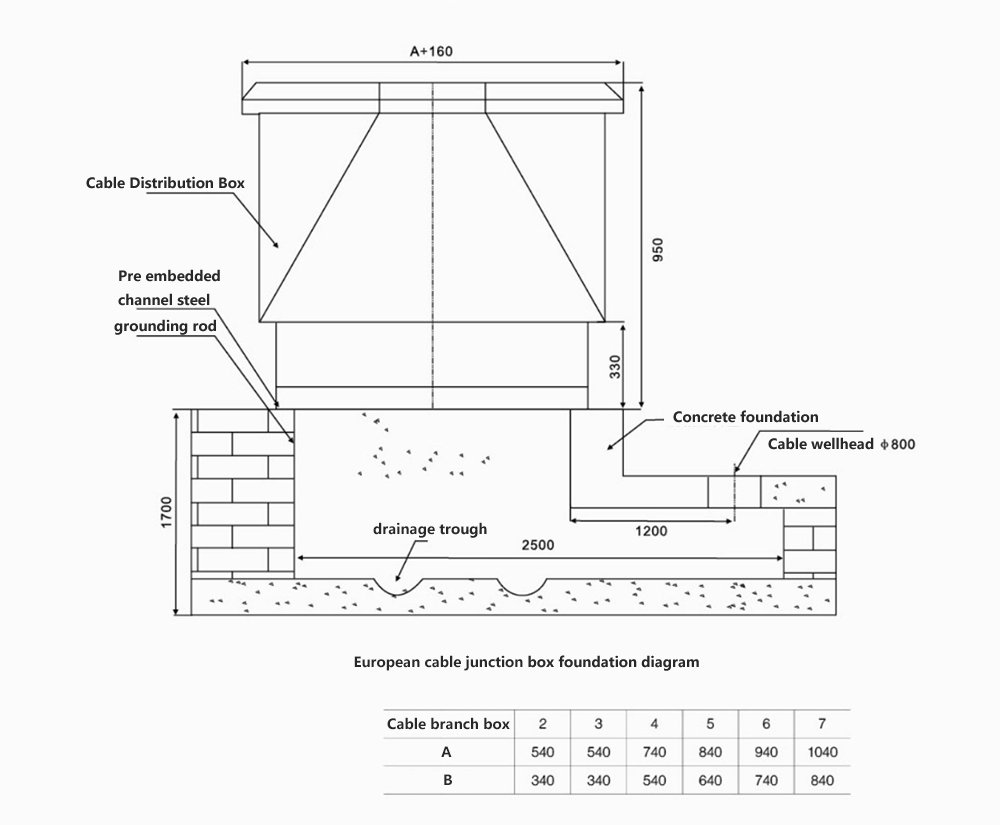

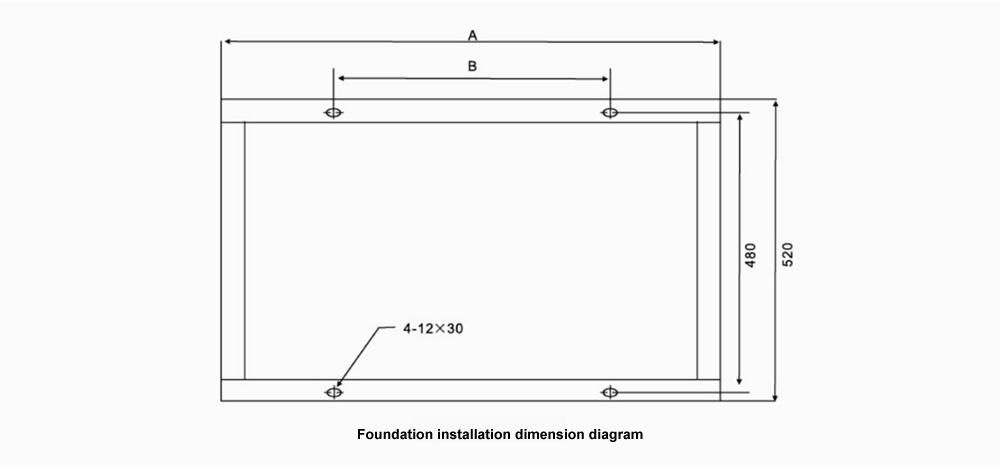

12-kV-Fundamentdiagramm für europäische Kabelanschlusskästen

Unsere Fabrik

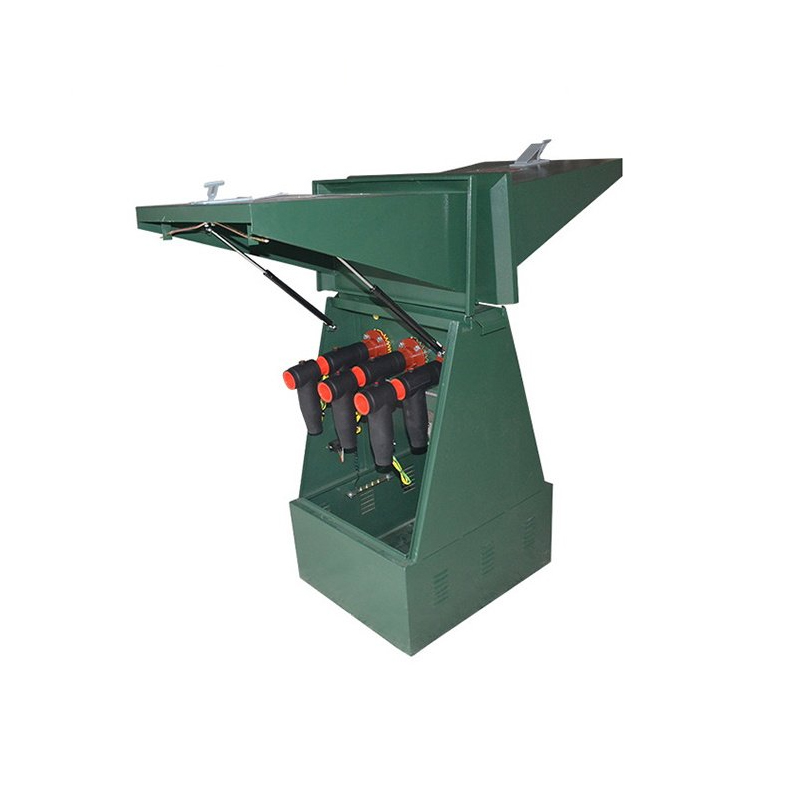

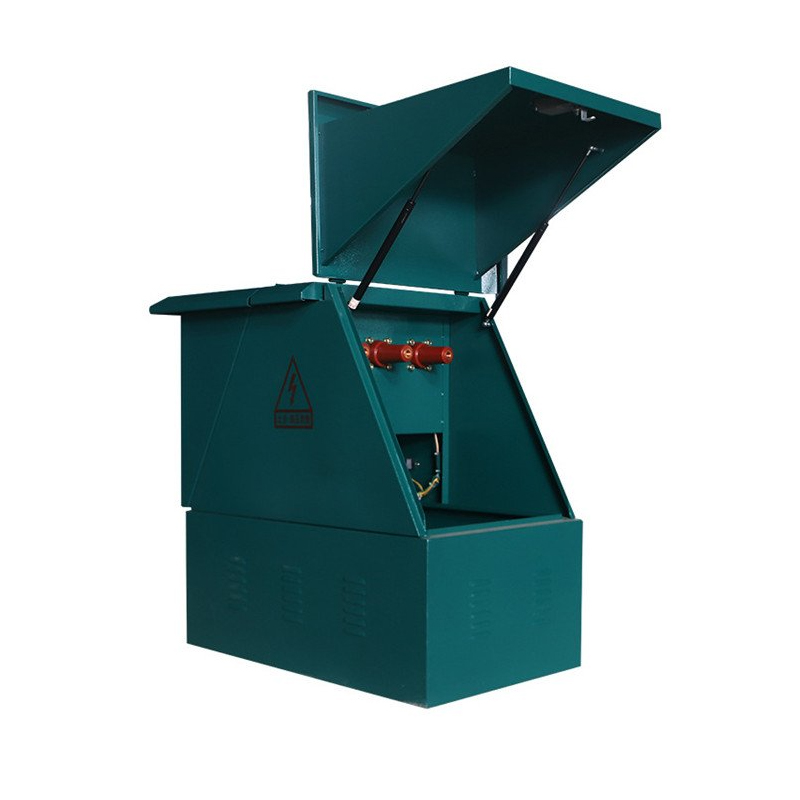

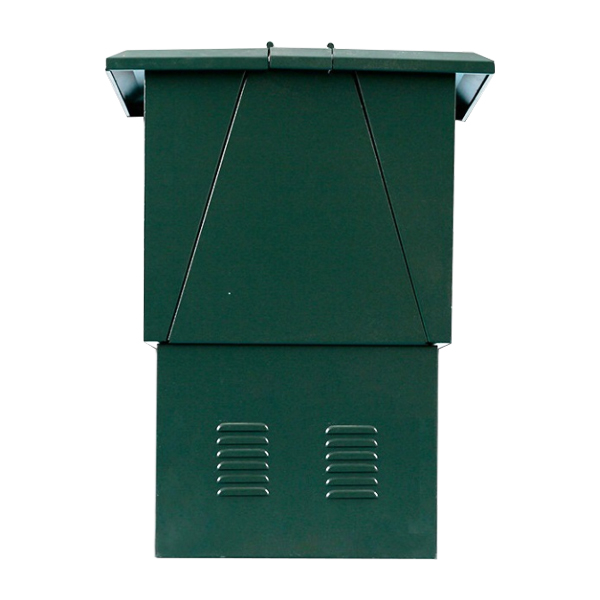

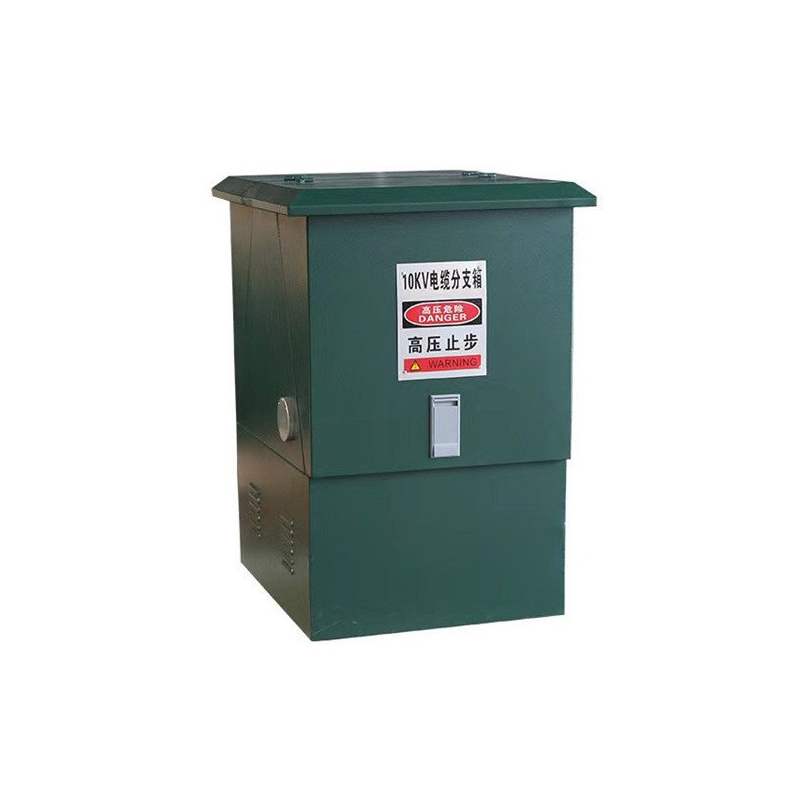

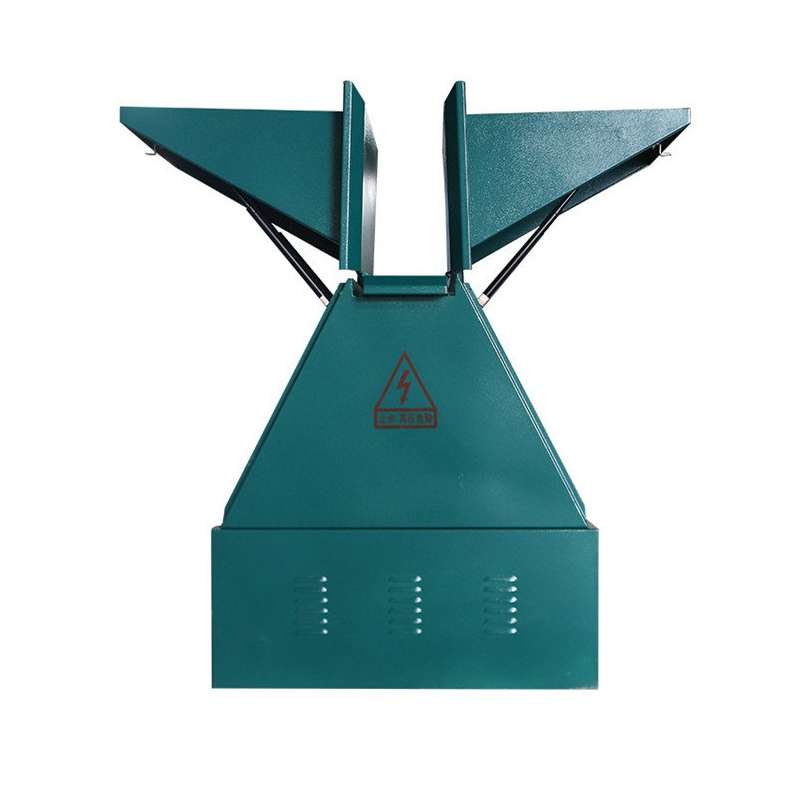

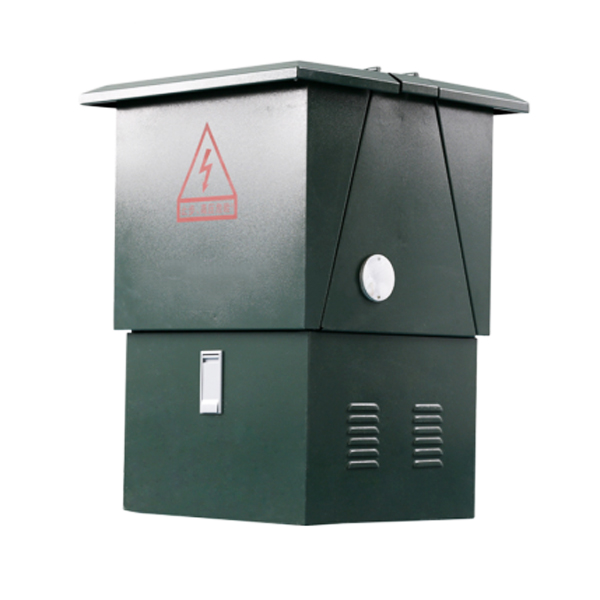

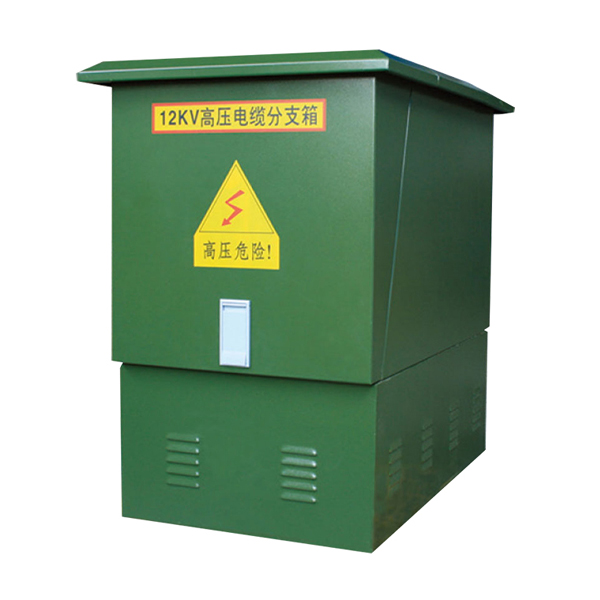

Produktshow:
