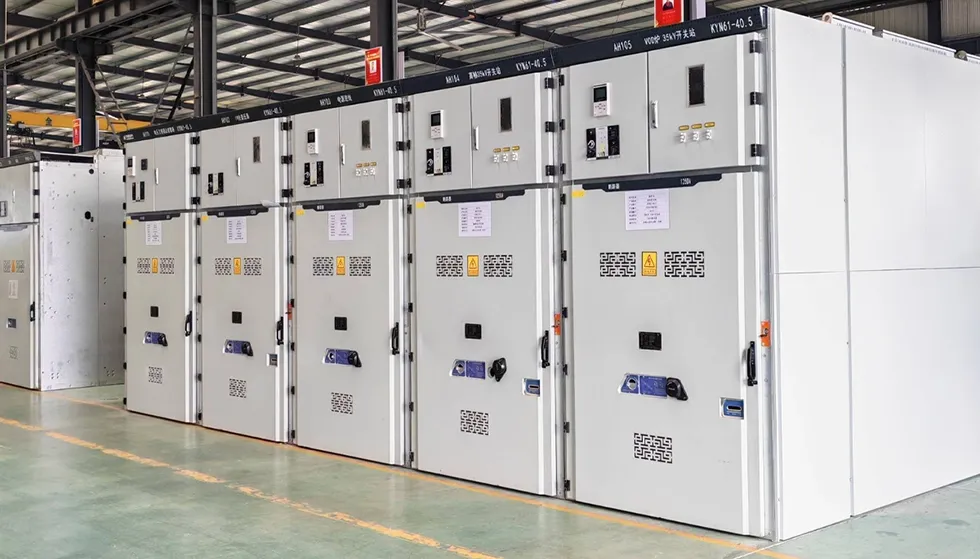

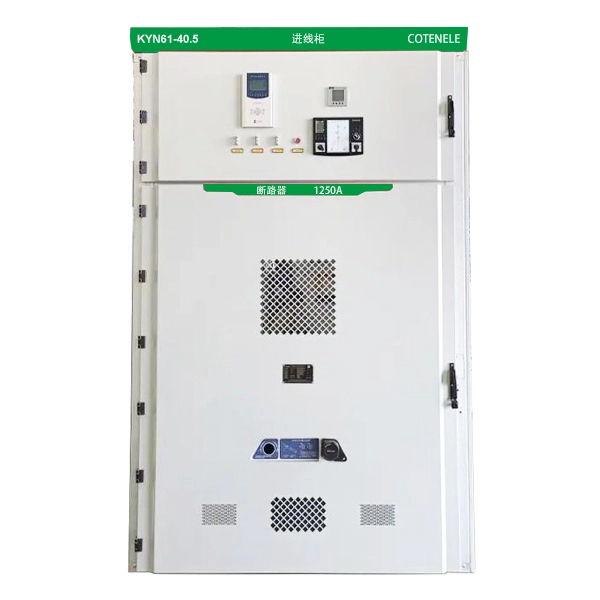

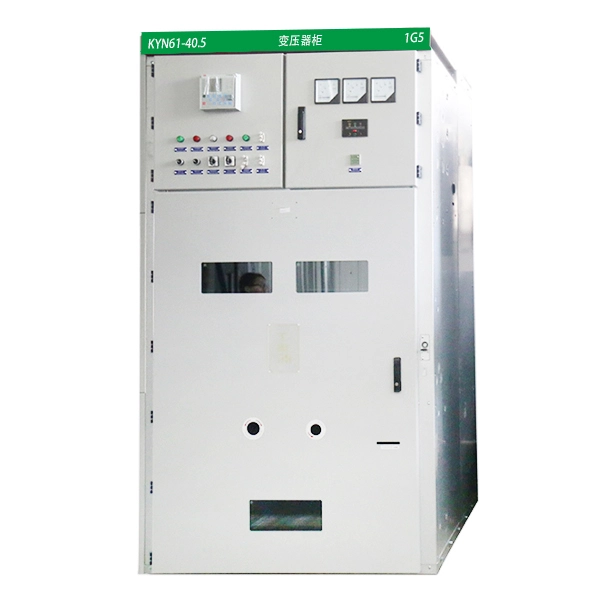

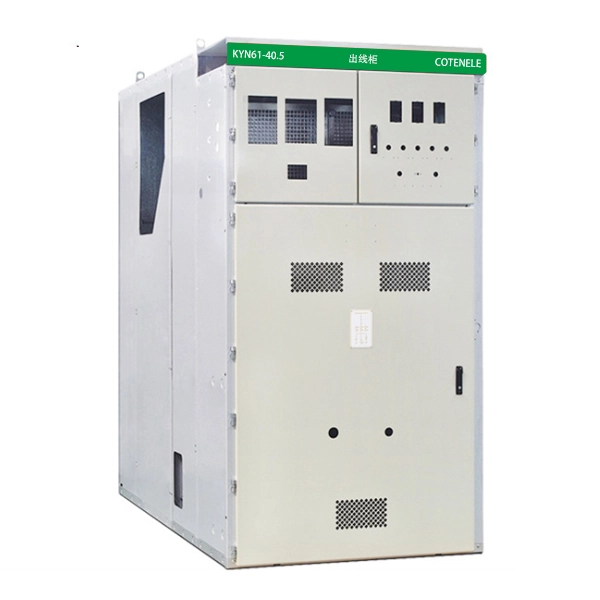

33-kV-Mittelspannungsschalttafeln mit Metallverkleidung

Die 33-kV-Mittelspannungs-Schaltanlagen der KYN61-40.5-Serie aus Metall sind eine weit verbreitete Innenraum-Schaltanlagenlösung für 35-kV-Stromübertragungs- und -verteilungssysteme. Die vollständige Bezeichnung lautet „Armored Removeable AC Metal-Enclosed Switchgear“. Cotenele ist ein zuverlässiger und erfahrener Hersteller dieser Art von Ausrüstung.

Die Schaltanlage KYN61-40.5 wird hauptsächlich zur Steuerung, zum Schutz und zur Überwachung von Stromkreisen in Energieübertragungs- und -verteilungssystemen eingesetzt. Es zeichnet sich durch ausgereifte Technologie, hohe Betriebssicherheit und bewährte Leistung aus und wird häufig in Kraftwerken, Umspannwerken sowie Stromverteilungsnetzen in Industrie und Bergbau eingesetzt.

Diese Schaltanlage entspricht den folgenden Normen:

GB 3906 – 3–35 kV AC metallgekapselte Schaltanlage

GB/T 11022 – Gemeinsame technische Anforderungen für Hochspannungsschaltanlagen und -steuergeräte

IEC 62271-200 – metallgekapselte AC-Schaltanlagen und Steuergeräte für Nennspannungen über 1 kV und bis zu 52 kV

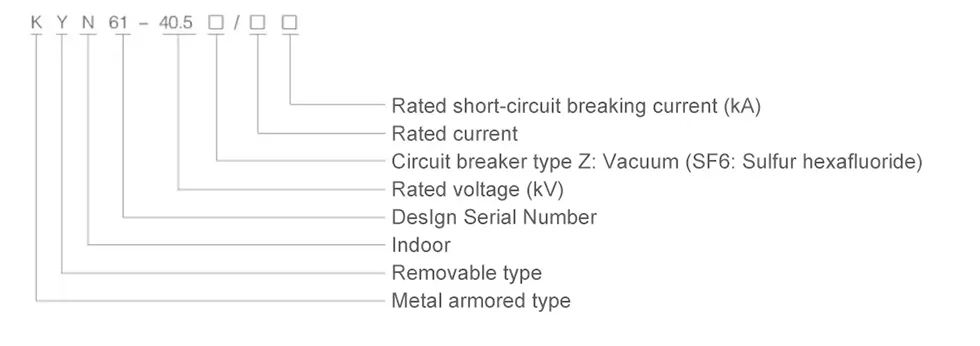

Modell und Bedeutungen

Wichtigste technische Parameter

Wichtigste technische Parameter für KYN61-40.5

Wichtigste technische Parameter für KYN61-40.5

Arbeitsbedingungen

1. Umgebungslufttemperatur:Die Höchsttemperatur beträgt +40 °C und die Mindesttemperatur -10 °C.

2. Höhe:Der Aufstellungsort darf 100 m über dem Meeresspiegel nicht überschreiten.

3. Relative Luftfeuchtigkeit:Der Tagesdurchschnittswert darf nicht mehr als 95 %, der Monatsdurchschnittswert darf nicht mehr als 9o % betragen.

4. Umgebungsluftbedingungen:Das Gerät ist nicht für Orte bestimmt, an denen korrosive Substanzen, starke Verschmutzung, brennbare Gase oder starke Vibrationen vorhanden sind.

5. Seismische Bedingungen:Sollte es zu einem Erdbeben kommen, darf die Intensität die Stärke 8 nicht überschreiten.

Welche Anwendungen gibt es für die Schaltanlage KYN61-40.5?

Die 33-kV-Mittelspannungs-Schaltanlagen der KYN61-40.5-Serie aus Metall werden häufig verwendet in:

1. Kraftwerke und Umspannwerke (am häufigsten)

2. Industrie- und Bergbauunternehmen (Metallurgie, Petrochemie, Kohlebergwerke, Zement, Automobilherstellung usw.)

3. Projekte für erneuerbare Energien (PV-Kraftwerke, Windparks – in ihren Aufspann- oder Umspannwerken)

4. Infrastruktur (Flughäfen, Krankenhäuser, Hochhäuser, große Gewerbekomplexe)

5. Sonderanwendungen (häufige Einsatzorte)

Welche Produktvorteile bietet die Schaltanlage KYN61-40.5?

Hohe Sicherheit:Vollständig metallgepanzert und unterteilt, ausgestattet mit einem umfassenden „Five-Proof“-Verriegelungssystem, um Fehlbedienungen vorzubeugen und die Sicherheit von Personal und Ausrüstung zu gewährleisten. Jedes Funktionsfach verfügt über einen unabhängigen Druckentlastungskanal, um Lichtbogenfehler vom Bediener wegzuleiten.

Hohe Zuverlässigkeit:Lange Lebensdauer; Schlüsselkomponenten wie der Leistungsschalter und der Erdungsschalter können Zehntausende mechanische Betätigungen ausführen.

Flexible Konfiguration:Kompatibel mit verschiedenen gängigen Leistungsschaltermarken (z. B. Haushaltsschalter ZN85, ABB VD4 usw.), um unterschiedlichen Benutzeranforderungen gerecht zu werden. Unterstützt mehrere Hauptverkabelungsschemata (Kabeleingang/-ausgang, Freileitungseingang/-ausgang usw.).

Wie kaufe ich die metallverkleideten 33-KV-Mittelspannungsschalttafeln?

Bitte geben Sie vor Ihrer Bestellung die folgenden Informationen an:

1. Das einzeilige Diagramm des Hauptstromkreisschemas, seine beabsichtigte Anwendung, die spezifische Hauptstromkreiskonfiguration, der Grundriss des Schaltanlagenraums sowie die Anordnungs- und Layoutzeichnungen der Ausrüstung. Am besten können Sie die detaillierten Projektanforderungsdokumente bereitstellen.

2. Anforderungen an Steuer-, Mess- und Schutzfunktionen der Schaltanlage sowie Anforderungen an andere umschlossene Betriebsmittel und Automatisierungsgeräte.

3. Die Typenbezeichnung, die technischen Spezifikationen und die Anzahl aller in der Schaltanlage verwendeten elektrischen Komponenten.

4. Wenn eine Sammelschienenbrücke zwischen Schaltanlagen oder für den Einspeiseschrank erforderlich ist, müssen folgende detaillierte Daten angegeben werden: Bemessungsstrombelastbarkeit der Sammelschienenbrücke, ihre Spannweite und ihre Höhe über dem Boden.

5. Soll die Schaltanlage unter besonderen Umgebungsbedingungen eingesetzt werden, sind diese bei der Bestellung genau anzugeben.

6. Darüber hinausgehende Sonderwünsche sind mit unserem Unternehmen abzusprechen und abzustimmen.

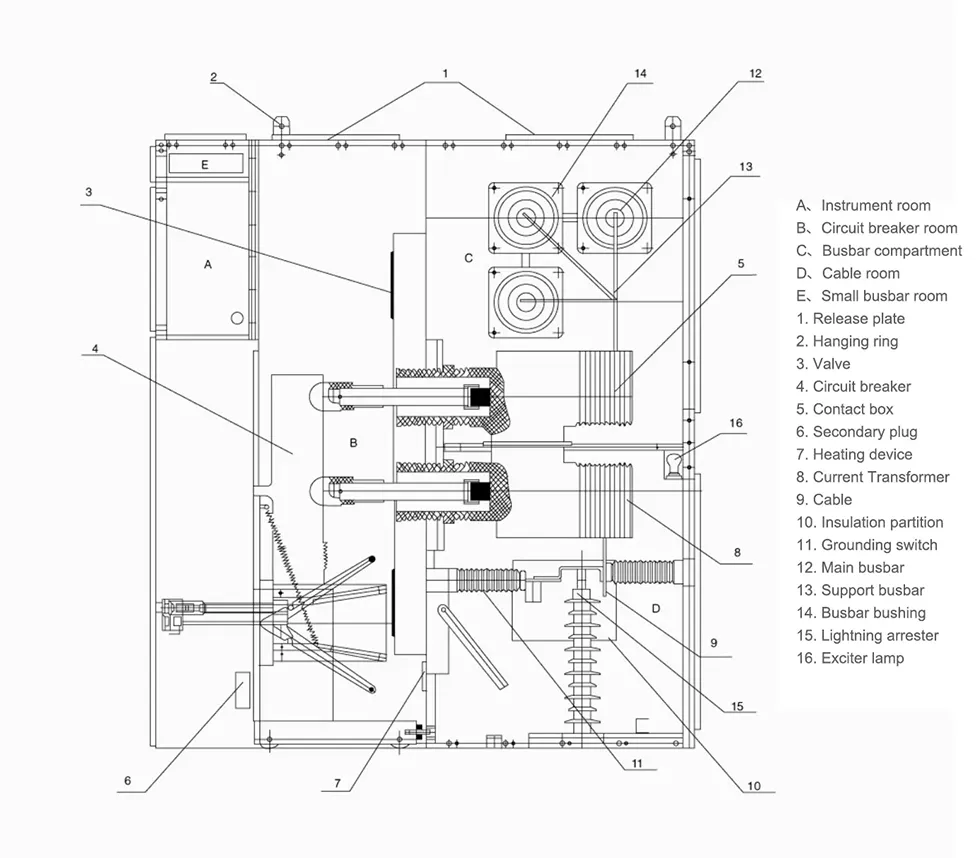

Aussehen und Abmessungen
