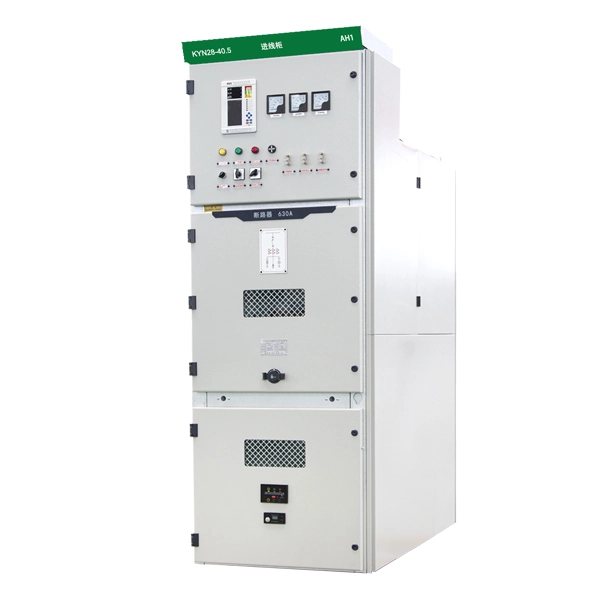

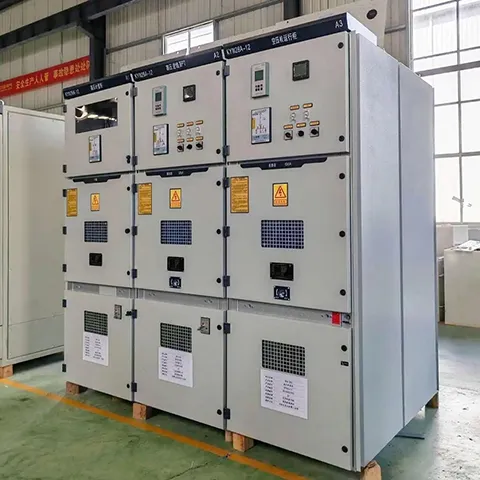

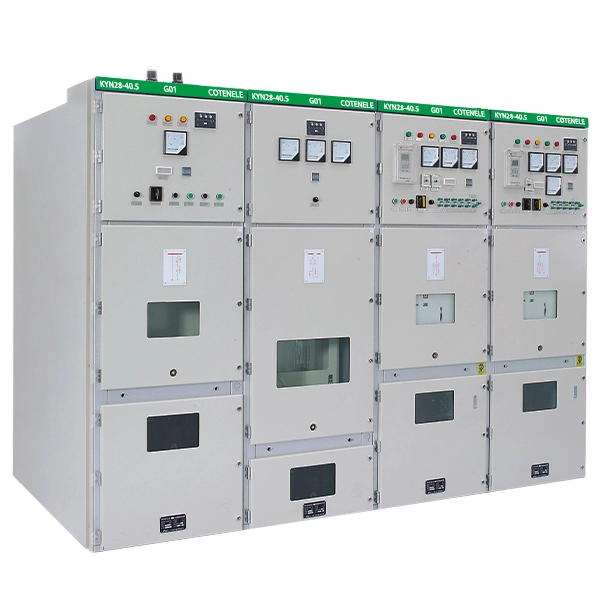

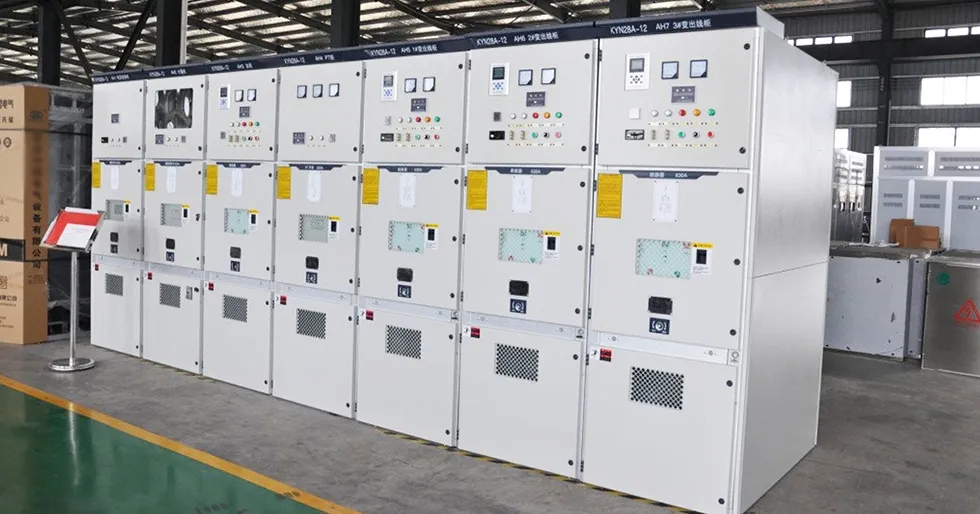

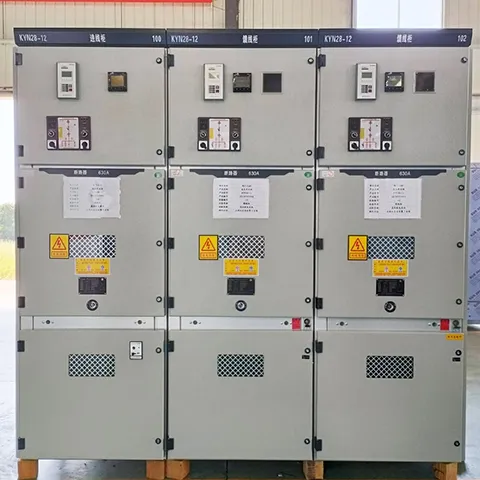

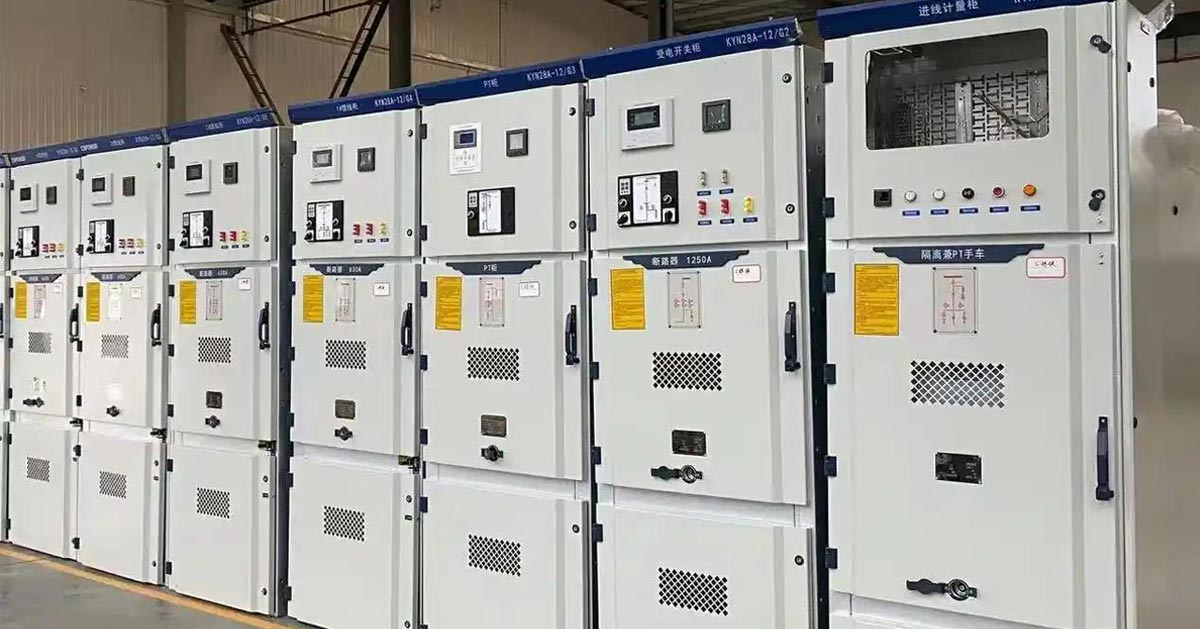

33KV MV-Schaltanlage Mittelspannungsschaltanlage

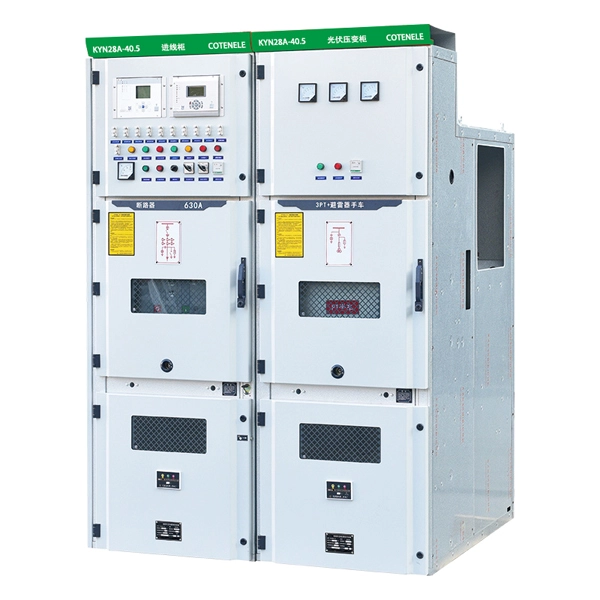

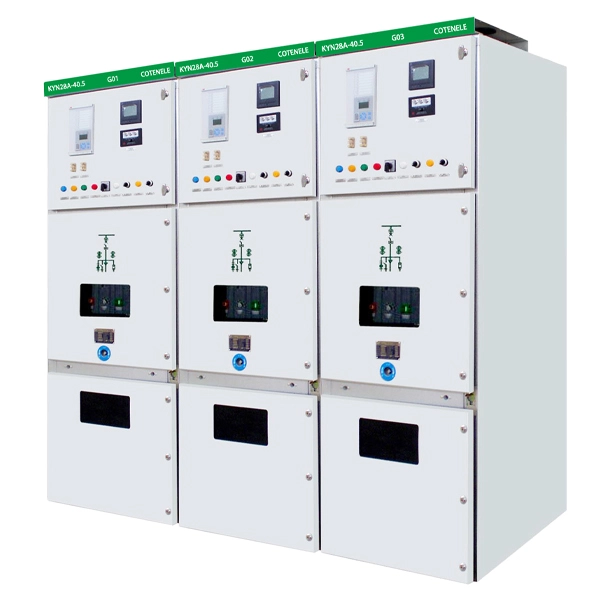

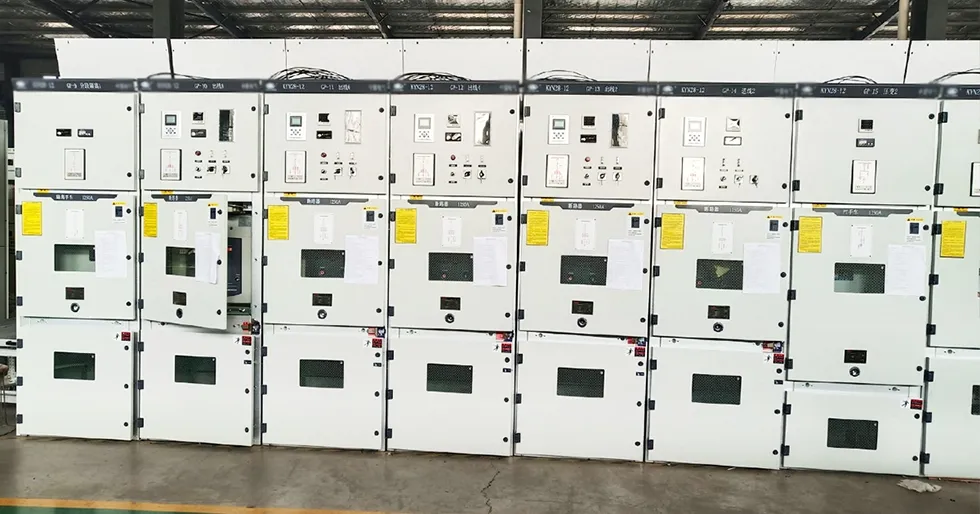

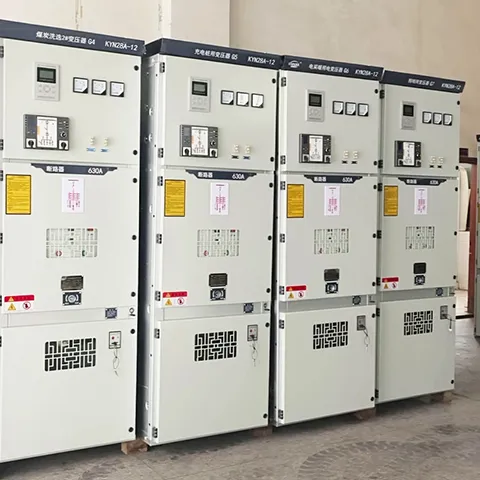

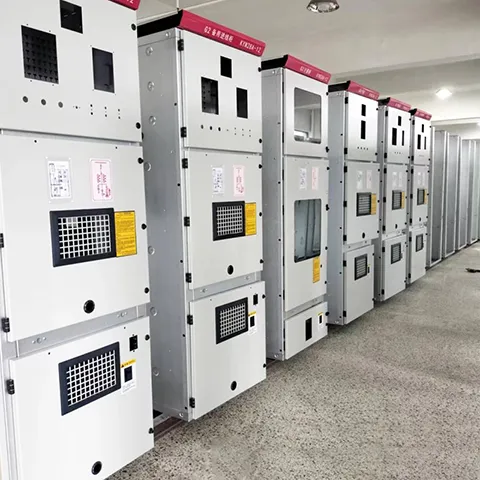

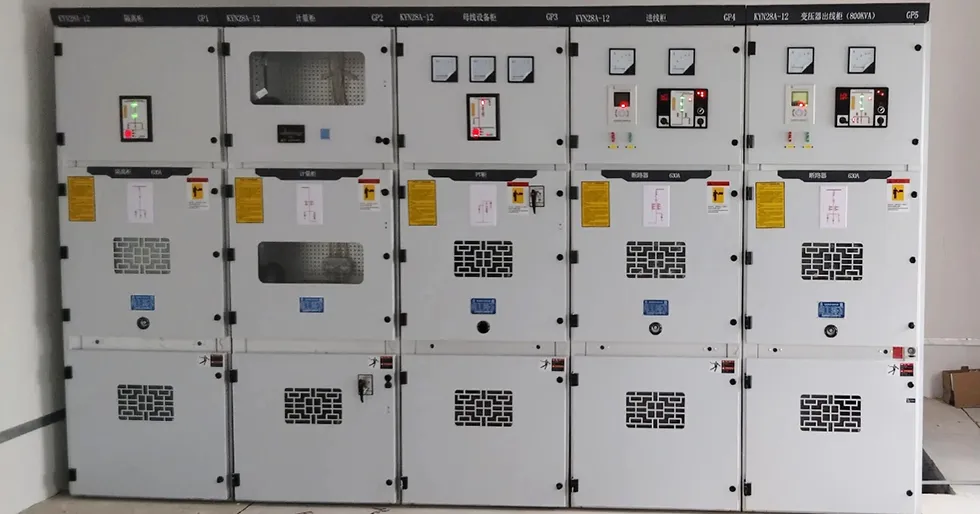

Die Mittelspannungsschaltanlage KYN28-40.5 ist ein neues von Cotenele entwickeltes Produkt mit einer Nennspannung von bis zu 40,5 kV. Diese 33-kV-Mittelspannungsschaltanlage des Typs KYN28-40.5 ist in erster Linie für dreiphasige Wechselstromsysteme mit einer Nennspannung von 40,5 kV und einer Frequenz von 50 Hz vorgesehen. Es wird üblicherweise in Einzelsammelschienen- und Teilsammelschienenanordnungen eingesetzt. Das Produktdesign entspricht relevanten Normen wie IEC 298 und GB3906-2006.
Cotenele engagiert sich seit langem für Innovation und Forschung in der Mittelspannungs-Schaltanlagentechnik. Die 33-kV-MV-Schaltanlage der Mittelspannungsschaltanlage der Serie KYN28-40.5 ist ein neues Produkt von Cotenele, das normalerweise zur Erfüllung der Verteilungsanforderungen einer Nennspannung von 35 kV in Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen, öffentlichen Einrichtungen und anderen Orten eingesetzt wird.

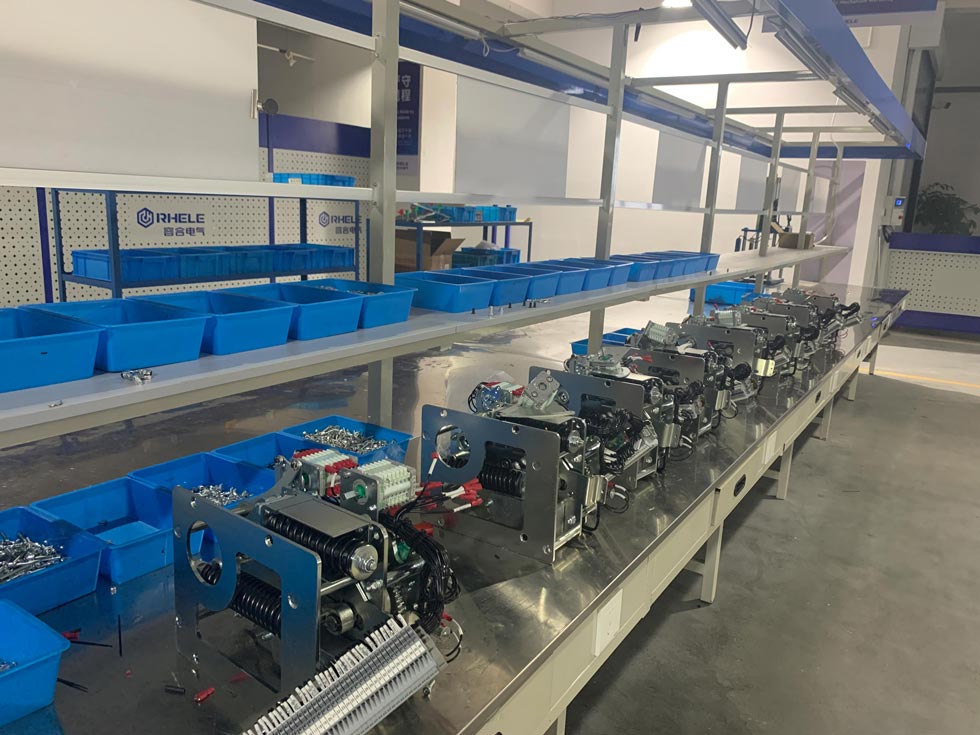

Die Ausrüstung kann mit den herstellereigenen Vakuum-Leistungsschaltern der Serien ZN85 und VTK oder alternativ mit den Vakuum-Leistungsschaltern VD4 von ABB ausgestattet werden.
Modell und Bedeutungen
Wichtigste technische Parameter
| Artikel | Einheit | Technische Parameter | |
| Nennspannung | KV | 40.5 | |
| Nennfrequenz | Hz | 50 | |
| Nennstrom | A | 1250160020002500 | |
| Netzfrequenz und Spannung | Netzfrequenzfestigkeit des Hauptstromkreises für 1 Minute | KV | 95 KV (118 KV über die Trennstrecke für besondere Anforderungen) |
| Netzfrequenzspannungsfestigkeit von Hilfs- und Steuerstromkreisen | V | 2000 | |
| Blitzimpulse halten der Spannung stand | KV | 185 KV (215 KV über die Trennstrecke für besondere Anforderungen) | |
| Nennausschaltstrom (RMS) | KA | 2.531,5 | |
| Nenneinschaltstrom (Spitze) | KA | 63、80 | |
| Dynamischer Bemessungsstrom (Spitze) | KA | 63、80 | |
| Bemessungskurzzeitstromfestigkeit für 4 Sekunden (RMS) | KA | 2.531,5 | |
| Bemessungsspannung der Hilfs- und Steuerstromkreise | V | -110,-220,～110,～220 | |
| Schutzart | IP3X für Gehäuse; IP2X zwischen Fächern und bei geöffneter Tür des Leistungsschalterfachs | ||
Was sind die Produkteigenschaften der Schaltanlage KYN28-40.5?

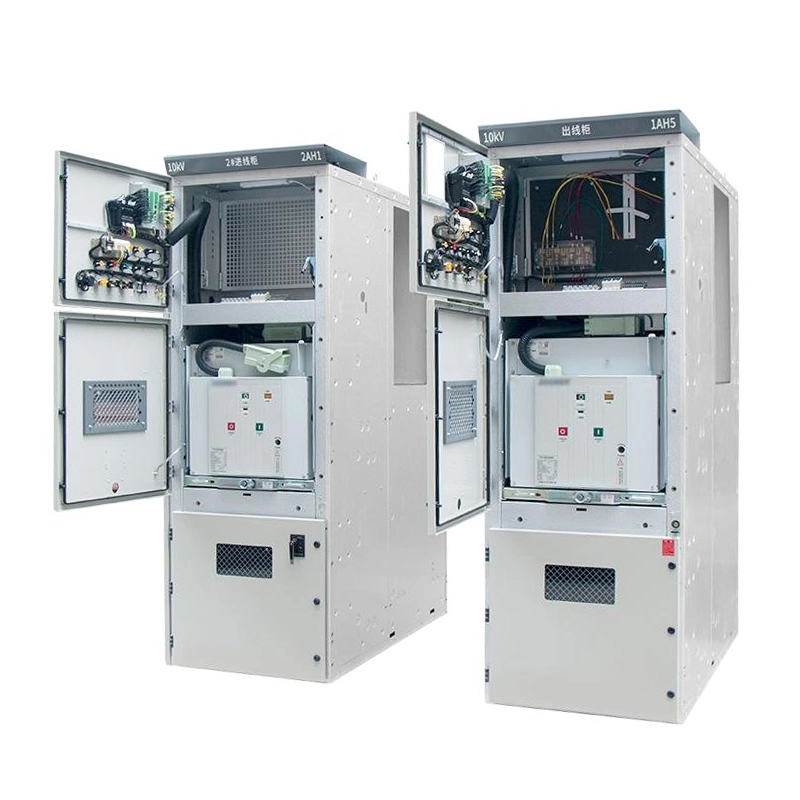

1. Metallverkleidete und modulare Fächer:Das Gehäuse der Mittelspannungsschaltanlage 33KV MV Switchgear besteht aus einer Aluzink-Stahlplatte und der Innenraum ist in unabhängige Fächer unterteilt, z. B. Leistungsschalterfach, Sammelschienenfach, Kabelfach und Relais-/Instrumentenfach. Mit dieser Struktur wird der „LSC2B“-Standard erreicht, was bedeutet, dass bei Auftreten eines Fehlers oder bei Wartungsarbeiten in einem Fach der Betrieb der anderen Fächer davon unberührt bleibt.

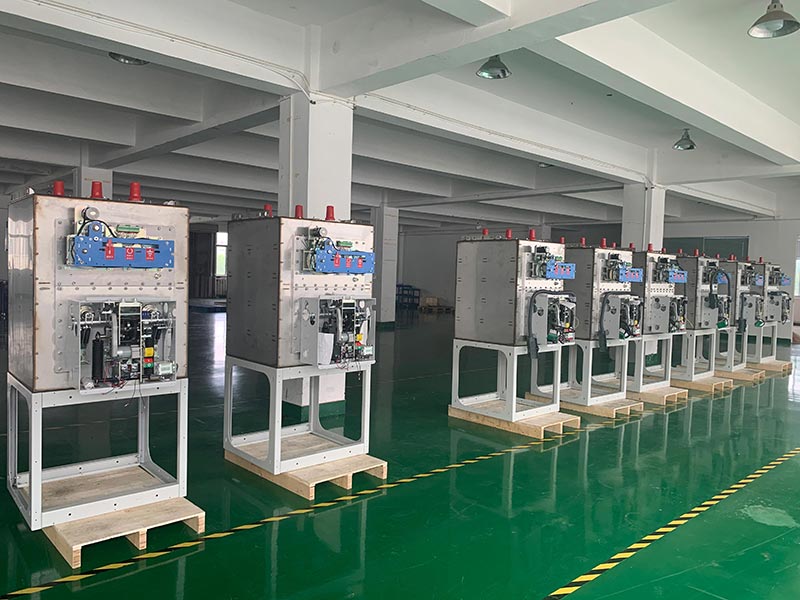

2. „Mittenmontierte“ Einschub-Leistungsschalteranordnung:Die Kernkomponenten wie Vakuum-Leistungsschalter, Trennschalter sind auf einem abnehmbaren Wagen (Einschubeinheit) installiert. Wenn eine Wartung erforderlich ist, kann der defekte Stapler vollständig ausgebaut und durch einen Ersatzstapler ersetzt werden, um die Stromversorgung schnell wiederherzustellen und die Ausfallzeit erheblich zu verkürzen.

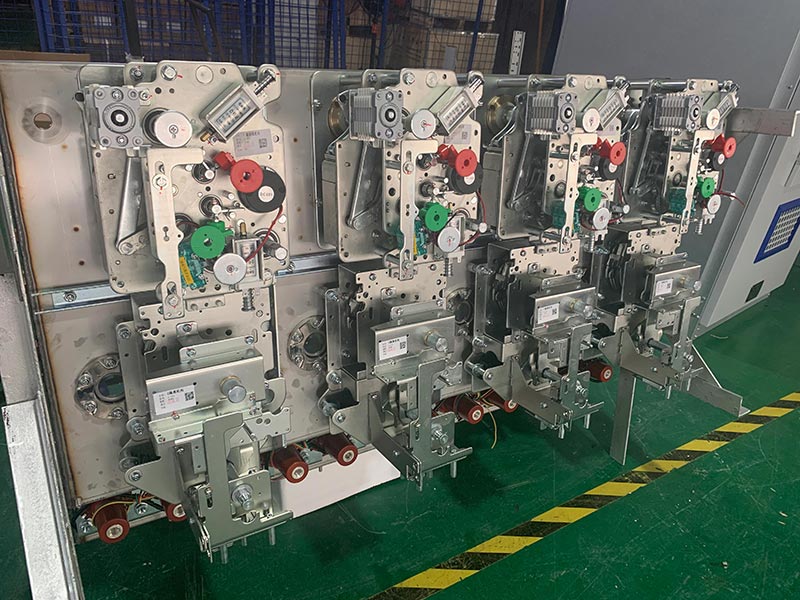

3. Mechanische Verriegelung „Fünf-Prävention“:Durch die zwingende mechanische Verriegelung wird sichergestellt, dass der nächste Arbeitsgang nur unter bestimmten Bedingungen durchgeführt werden kann. Mit dieser Funktion können Fehlbedienungen wie fehlerhaftes Schließen oder Öffnen des Leistungsschalters, Ein- und Ausfahren des Flurförderzeugs unter Last, Schließen des Erdungsschalters bei stromführendem Stromkreis, versehentliches Betreten eines spannungsführenden Fachs und Schließen des Leistungsschalters bei geschlossenem Erdungsschalter wirksam verhindert werden. Dadurch kann die Sicherheit von Personal und Ausrüstung gewährleistet werden.
4. Oberer Druckentlastungskanal:Wenn ein interner Lichtbogenfehler in der Schaltanlage auftritt, werden die Gase mit hoher Temperatur und hohem Druck durch den oberen Kanal freigesetzt, wodurch Gefahren minimiert und das Betriebs- und Wartungspersonal geschützt werden.
Struktur und Abmessungen

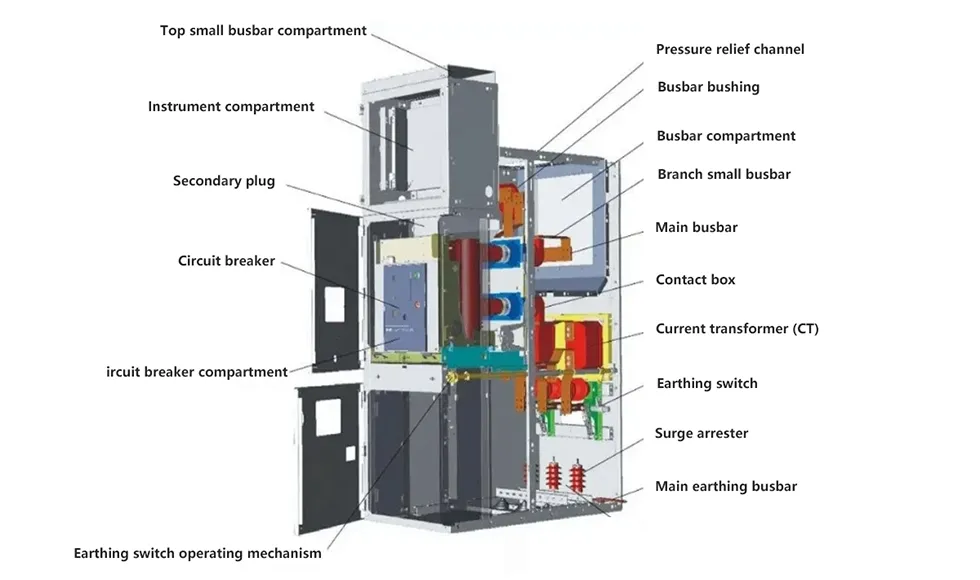

Strukturdiagramm des KYN28
| Leistungsschalter konfigurieren | ZN85 (oder VTK-40.5) | ZN85 (oder VTK-40.5) |
| Breite (mm) | 1400 | 1200 |
| Höhe (mm) | 2650 | 2650 |
| Tiefe (mm) | 2800 | 2600 |
| Gewicht (kg) | 1500 | 1400 |
Was ist der Unterschied zwischen KYN28-40,5 und KYN61-40,5?
KYN61-40.5: Die Schaltanlage KYN61-40.5 ist größer, zeichnet sich vor allem durch hohe Ströme und hohe Parameter aus und wurde speziell für Spannungspegel von 40,5 kV entwickelt. Sie verfügt über eine bodenmontierte (Einschub-)Wagenstruktur und ist für die Übertragung hoher Ströme und hoher Schaltkapazitäten ausgelegt. Es dient als Kernverteilungsgerät für große, kritische Stromknoten.
KYN28-40.5: 33-kV-MV-Schaltanlagen der Serie KYN28-40.5 für Mittelspannung haben eine kompaktere Struktur und werden häufiger eingesetzt. Sie verfügen über die ikonische, mittig montierte Einschubwagenstruktur der KYN28-Serie und zeichnen sich durch Kompaktheit und Flexibilität aus. Dies ist eine häufige Wahl für herkömmliche Verteilungsszenarien.
| Artikel | KYN61-40,5 | KYN28-40,5 |
| Leistungsschalter-Wagentyp | Bodenmontiert: Größerer und schwererer LKW, auf Bodenschienen an der Unterseite des Paneels platziert | In der Mitte montiert: Kompakter LKW, der in der mittleren Höhe des Panels installiert ist und einfacher zu bedienen ist |
| Abmessungen und Gewicht | Größere Abmessungen und größeres Gewicht. Typische Abmessungen: 1400 mm (B), 2800 mm (T). Eigengewicht ca. 1500 kg | Kompakter Einige Daten deuten auf eine Tiefe von bis zu 2800 mm hin; etwas leichter als KYN61 |
| Nennstrombereich | Breiter, normalerweise 630 A bis 4000 A | Schmaler, normalerweise 630 A bis 3150 A (kann jedoch bis zu 4000 A angepasst werden) |
| Bruch-/Widerstandsfähigkeit | Höher, typischerweise 25 kA bis 40 kA, Spitzenstromfestigkeit bis zu 100 kA | Relativ niedriger, typischerweise 20 kA bis 31,5 kA |
| Anwendungsbereich | Spezialisierter, häufig an kritischen Stellen wie Einspeisungen oder Sammelschienenkopplern in großen Industrieanlagen, Kraftwerken und Umspannwerken eingesetzt | Weiter verbreitet, ein Mainstream-Gerät für 10-kV- und 35-kV-Verteilungsnetze |
| Typische Szenariofunktionen | Geeignet für Anwendungen, die einen hohen Strom und ein hohes Schaltvermögen erfordern | Geeignet für konventionelle Verteilungsszenarien mit höheren Anforderungen an Kompaktheit, Flexibilität und Wirtschaftlichkeit |
