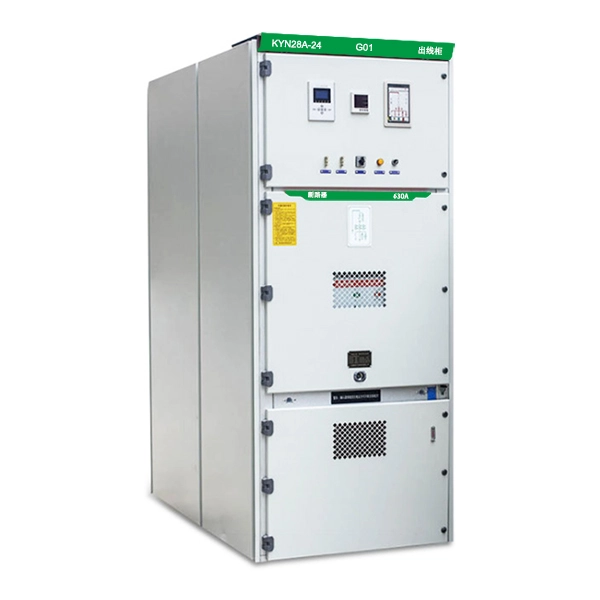

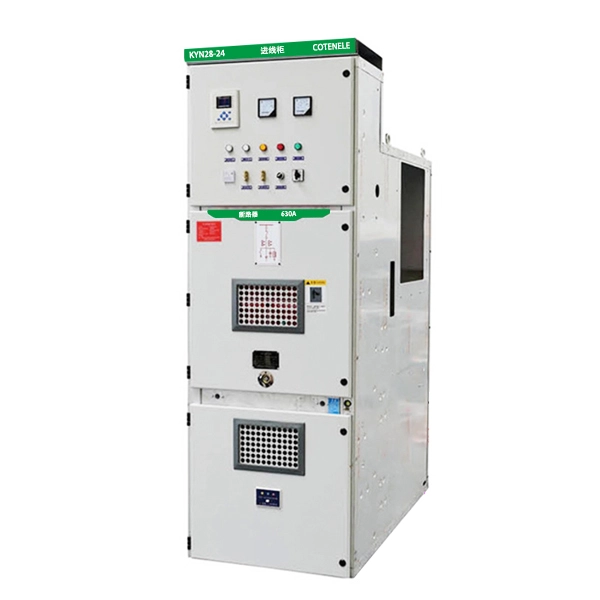

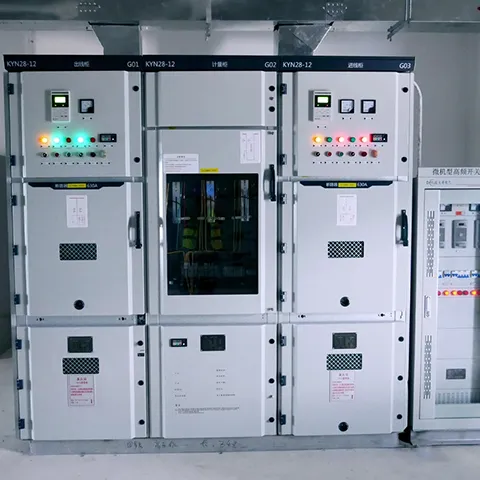

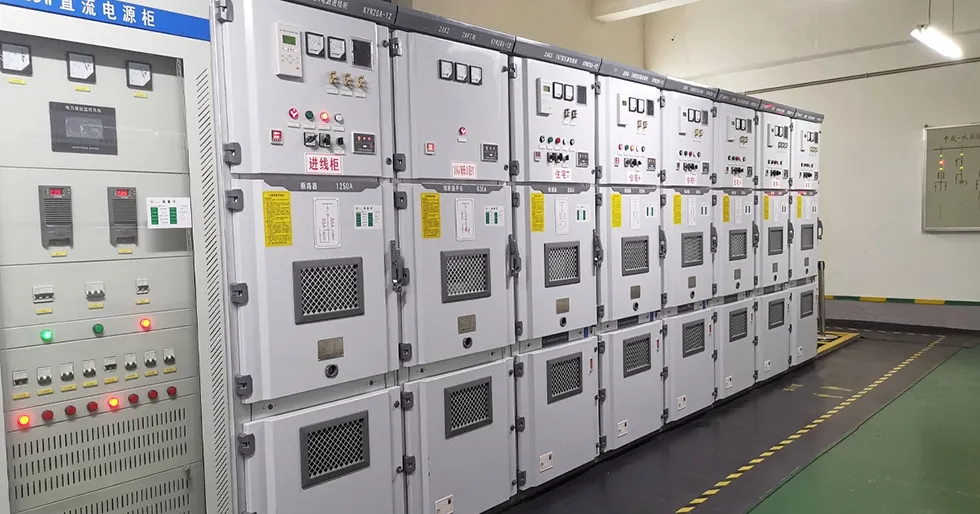

22-kV-Mittelspannungs-Schaltanlage mit Metallverkleidung
Cotenele engagiert sich seit vielen Jahren in der technologischen Forschung und Entwicklung im Bereich der Mittelspannungsschaltanlagen und Ringleitungsprodukte und deckt ein komplettes Sortiment an Schaltanlagen mit Nennspannungen von 3,6 kV bis 40,5 kV ab. Die von uns hergestellten metallverkleideten 22-KV-Mittelspannungsschaltanlagen der Serie KYN28-24 verfügen über fortschrittliche Technologie, sind sicher und zuverlässig, haben eine vernünftige Struktur, stabile Leistung und sind einfach zu bedienen. Es wird häufig in Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen sowie Gewerbegebäuden eingesetzt.
Cotenele ist einer der fortschrittlichsten Mittelspannungs-Schaltanlagenhersteller in China. Die von uns hergestellten 22-kV-Mittelspannungs-Schaltanlagen der Serie KYN28-24 sind seit vielen Jahren in mehreren Projekten von China State Grid im Einsatz. Die Mittelspannungs-Schaltanlagen KYN28-24 eignen sich für dreiphasige 50/60-Hz-Innenstromsysteme mit einer Nennspannung von 24 kV, die zum Empfang und zur Verteilung elektrischer Energie sowie zur Steuerung, zum Schutz und zur Überwachung verwendet werden Stromkreise. Unsere Mittelspannungsschaltanlagen und Ringleitungen erfüllen mehrere nationale und internationale Standards, wie z. B. GB/T3906 „3,6 kV ~ 40,5 kV AC Metal Enclosed Switchgear and Control Equipment“ und IEC 62271-200.
Modell und Bedeutungen
Wichtigste technische Parameter
1. Technische Hauptparameter der Schaltanlage
| SN | Artikel | Einheit | Parameter | ||||
| 1 | Nennspannung | KV | 24 | ||||
| 2 | Nennfrequenz | Hz | 50/60 | ||||
| 3 | Bewerteter Isolationsgrad | Blitzstoßfestigkeitsspannung (Spitzenwert) | KV | Phase für Phase Phase gegen Erde |
60 | Isolationslücke | 79 |
| 1-Minuten-Netzfrequenzspannungsfestigkeit (Effektivwert) | 125 | 145 | |||||
| Spannungsfestigkeit der Hilfssteuerschaltung | V | 2000 | |||||
| 4 | Nennstrom | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Bemessungskurzschlussausschaltstrom | KA | 20 | 31.5 | |||
| 6 | Bemessungskurzschluss-Schließstrom (Spitze) | KA | 50 | 80 | |||
| 7 | Bemessungskurzzeitstromfestigkeit (4 s) | KA | 20 | 31.5 | |||
| 8 | Bewerteter Spitzenstrom | KA | 50 | 80 | |||
| 9 | Nennspannung des Hilfssteuerkreises | V | Gleichstrom oder Wechselstrom 110/220 | ||||
| 10 | Schutzgrad | IP4X (Leistungsschalterraumtür offen oder von Fach zu Fach IP2X) | |||||
| 11 | Abmessungen der Schale (Breite * Tiefe * Höhe) | mm | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Gewicht | kg | 840~1440 | ||||
| Hinweis: Die Tiefe des Oberleitungsschranks beträgt 2360 mm. | |||||||
2. Wichtigste technische Parameter des Vakuum-Leistungsschalters VS1-24, VN2-24
| SN | Artikel | Einheit | Parameter | ||
| 1 | Nennspannung | KV | 24 | ||
| 2 | Bewerteter Isolationsgrad | 1-Minuten-Netzfrequenzspannungsfestigkeit (Effektivwert) | 60 | ||
| Blitzstoßfestigkeitsspannung (Spitzenwert) | 125 | ||||
| 3 | Nennfrequenz | Hz | 50/60 | ||
| 4 | Nennstrom | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Bemessungskurzschlussausschaltstrom | KA | 20 | 31.5 | |
| 6 | Bemessungskurzschluss-Schließstrom (Spitze) | 50 | 80 | ||
| 7 | Bemessungskurzzeitstromfestigkeit (4 s) | 20 | 31.5 | ||
| 8 | Bewerteter Spitzenstrom | 50 | 80 | ||
| 9 | Nennausschaltstrom einer einzelnen Kondensatorbank | A | 630 | ||
| 10 | Nenn-Bremsstrom der Back-to-Back-Kondensatorbank | 400 | |||
| 11 | Bemessungs-Kurzschluss-Ausschaltstrom-Ausschaltzeiten | Mal | 50 | ||
| 12 | Mechanische Lebensdauer | 20000 | |||
| 13 | Bewerteter Betriebsablauf | O-0,3s-CO-180s-CO | |||
Arbeitsbedingungen
Normale Betriebsbedingungen
1. Umgebungstemperatur
Maximum: +40°C, Minimum: –15°C. Der über einen Zeitraum von 24 Stunden gemessene Durchschnittswert darf +35 °C nicht überschreiten.
2. Luftfeuchtigkeitsbedingungen
Durchschnittliche relative Luftfeuchtigkeit für einen Tag: ≤95 %
Durchschnittliche relative Luftfeuchtigkeit für einen Monat: ≤90 %
Durchschnittlicher Wasserdampfdruck für einen Tag: ≤2,2 kPa
Durchschnittlicher Wasserdampfdruck für einen Monat: ≤1,8 kPa
3. Höhe
Nicht mehr als 1000 m über dem Meeresspiegel.
4. Luftreinheit
Die Umgebungsluft darf nicht wesentlich durch Staub, Rauch, korrosive oder brennbare Gase, Dämpfe oder Salznebel verunreinigt sein.
5. Vibration und Schock
Jegliche äußere Vibration oder Bodenbewegung, die sich auf die Schaltanlage auswirken könnte, darf vernachlässigbar sein.
6. Elektromagnetische Störungen in Sekundärsystemen
Die Amplitude der induzierten elektromagnetischen Störungen darf 1,6 kV nicht überschreiten.
Besondere Betriebsbedingungen
Wenn die 22-KV-Mittelspannungsschaltanlage mit Metallverkleidung unter Bedingungen betrieben werden muss, die über die in GB/T 11022 festgelegten normalen Grenzwerte hinausgehen, müssen Hersteller und Benutzer besondere Maßnahmen aushandeln und vereinbaren.
Um Kondensation zu verhindern, ist die Schaltanlage mit Heizungen ausgestattet. Diese Heizungen müssen mit Strom versorgt werden, wenn sich die Schaltanlage im Standby-Modus befindet. Auch während des Normalbetriebs ist darauf zu achten, dass die Heizgeräte bei Bedarf in Betrieb bleiben.
Was ist die Hauptstruktur von KYN28-24?
Die Schaltanlage KYN28-24 besteht im Wesentlichen aus zwei Teilen: dem Schrank und dem Wagen.
Schrankstruktur
Der Schrank ist durch Metalltrennwände in vier unabhängige Fächer unterteilt.
1. Sammelschienenraum
Befindet sich im oberen hinteren Teil des Schranks und dient zur Installation der Hauptsammelschienen.
2. Leistungsschalterfach
Befindet sich im mittleren Teil des Schranks und dient zur Installation des Leistungsschalterwagens.
3. Kabelfach
Der Kabelraum befindet sich im unteren hinteren Teil des Schranks und dient zum Anschluss ankommender und abgehender Kabel. Es kann auch die Komponenten wie Stromwandler und Erdungsschalter aufnehmen.
4.Relais- und Instrumentenfach
Befindet sich im oberen vorderen Teil des Schranks und dient zur Installation sekundärer Komponenten wie Schutz-, Steuer- und Messgeräte.
LKW-Typen
Der LKW ist eine bewegliche Komponente, die die Kernelemente trägt. Das Ein- und Ausfahren erfolgt über einen Schraubmechanismus. Entsprechend ihrer Funktion werden Lkw hauptsächlich in die folgenden Typen eingeteilt:
1. Leistungsschalterwagen: Der gebräuchlichste Typ, der zum Herstellen und Unterbrechen normaler Lastströme und Fehlerströme verwendet wird.
2. Spannungstransformator (PT)-Wagen: Wird zur Bereitstellung von Spannungssignalen für Mess- und Schutzzwecke verwendet.
3. Messwagen: Wird zur Messung der elektrischen Energie verwendet.
4. Trennwagen: Der Trennwagen wird normalerweise verwendet, um eine sichtbare Trennstelle im Stromkreis zu schaffen und so die Sicherheit während der Wartung zu gewährleisten.
Hauptmerkmale und Vorteile
1.Hohe Sicherheit
Die 22-KV-Mittelspannungsschaltanlage mit Metallverkleidung ist mit umfassenden „Fünf-Präventions“-Funktionen ausgestattet und nutzt mechanische und elektrische Verriegelungen, um Fehlbedienungen wirksam zu verhindern. Sie sind vollständig mit Metall verkleidet und die geteilte Schale unterteilt den Schrank in mehrere unabhängige Fächer, um die Ausbreitung von Unfällen zu verhindern und eine hohe Sicherheit zu gewährleisten. Ihre Druckentlastungskanäle dienen der Sicherheit des Bedieners im Falle eines Störlichtbogens.
2. Flexibilität und Zuverlässigkeit
Nimmt eine mittig montierte ausziehbare LKW-Struktur an. Alle Stapler derselben Spezifikation sind zu 100 % austauschbar, was eine einfache Wartung und einen einfachen Austausch ermöglicht. Kompatibel mit verschiedenen bekannten Marken von Vakuum-Leistungsschaltern (z. B. VS1, VD4) und bietet gute Vielseitigkeit. Durch die Verwendung von Aluminium-Zink-beschichteten Stahlplatten und mehreren Biegeprozessen wird eine hohe mechanische Festigkeit und starke Korrosionsbeständigkeit erreicht.
3. Bequeme Wartung und Platzersparnis
Die 22-KV-Mittelspannungsschaltanlage mit Metallverkleidung der Serie kyn28-24 unterstützt die Wandmontage und die Wartung mit Zugang von vorne, wodurch der Platzbedarf für Installation und Wartung erheblich reduziert wird. Der geräumige Kabelraum bietet ausreichend Platz für den Anschluss mehrerer Kabel und vereinfacht die Herstellung und Installation von Kabelendverschlüssen.

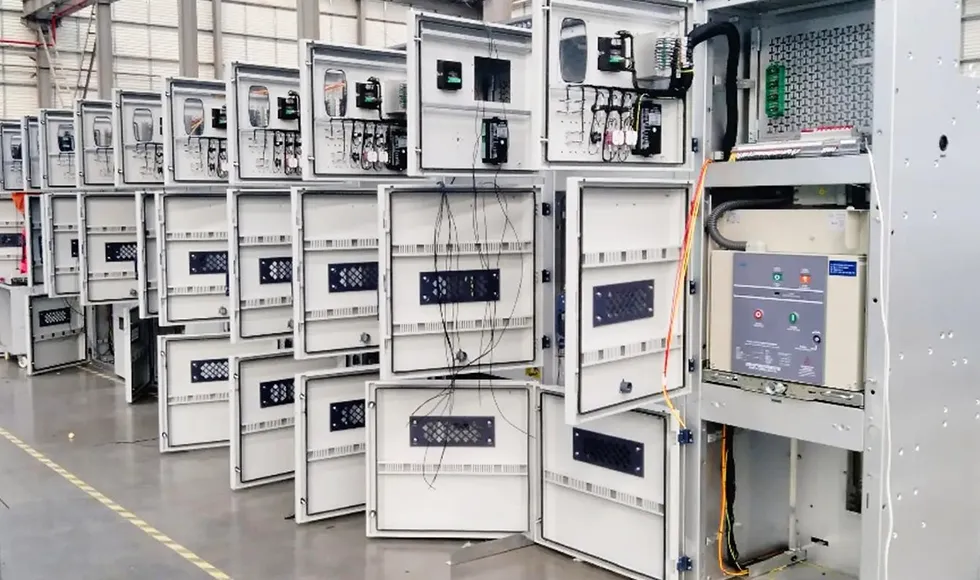

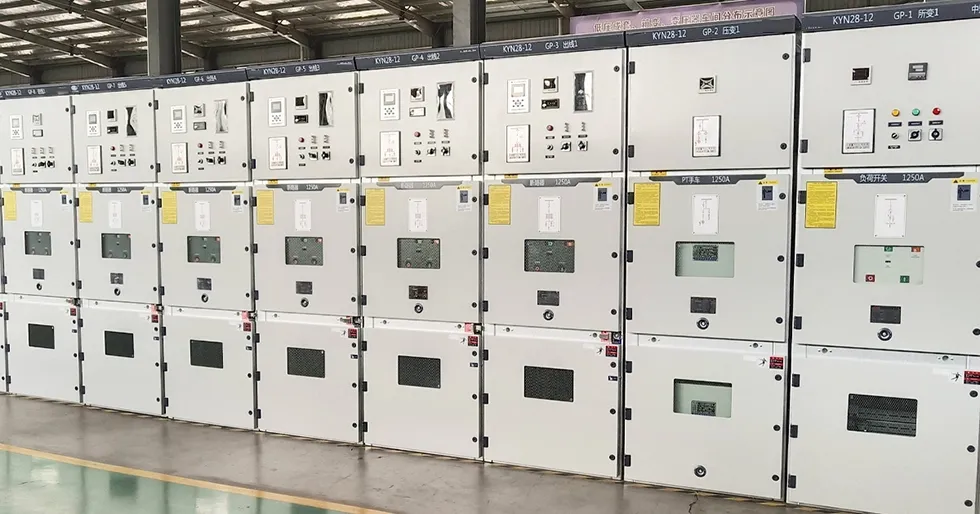

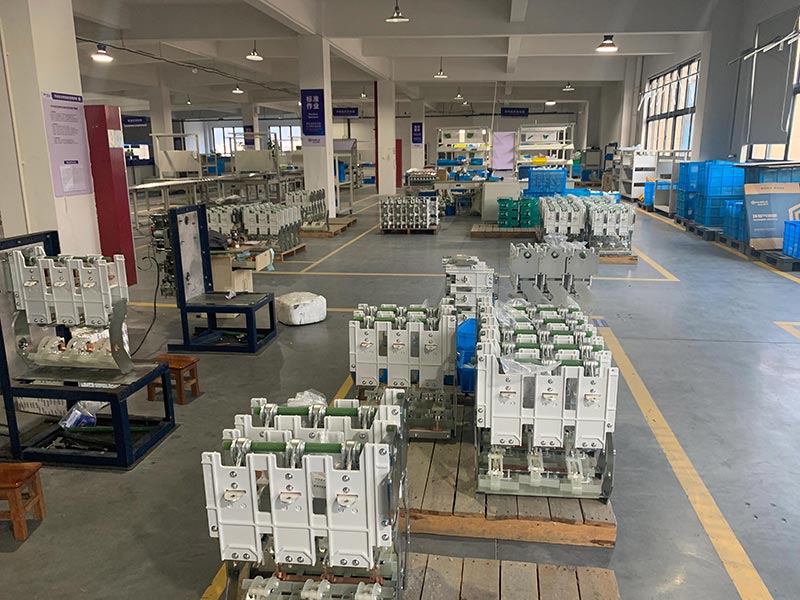

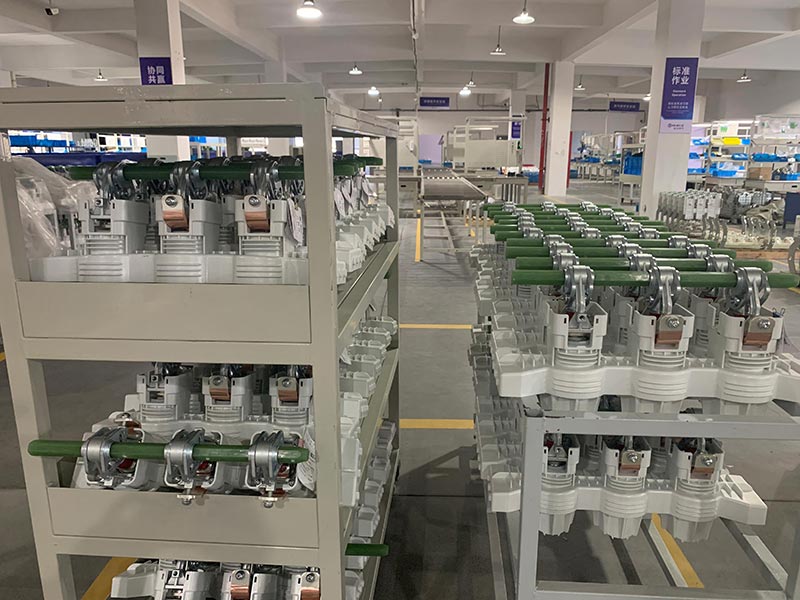

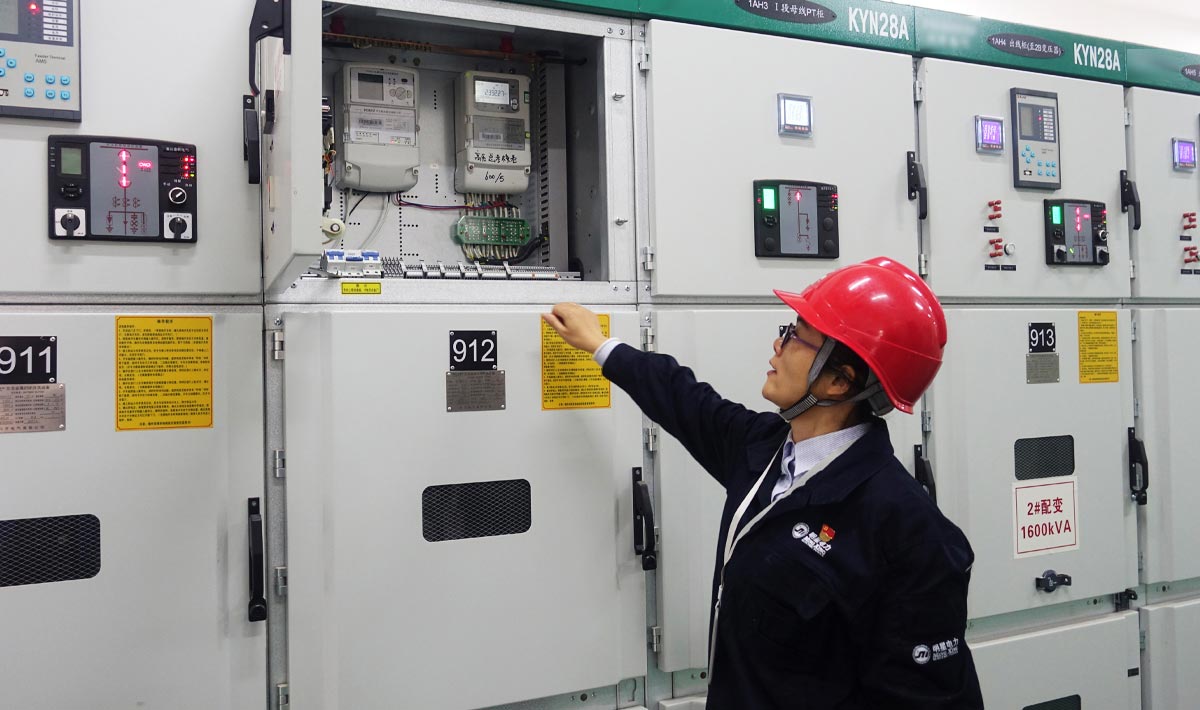

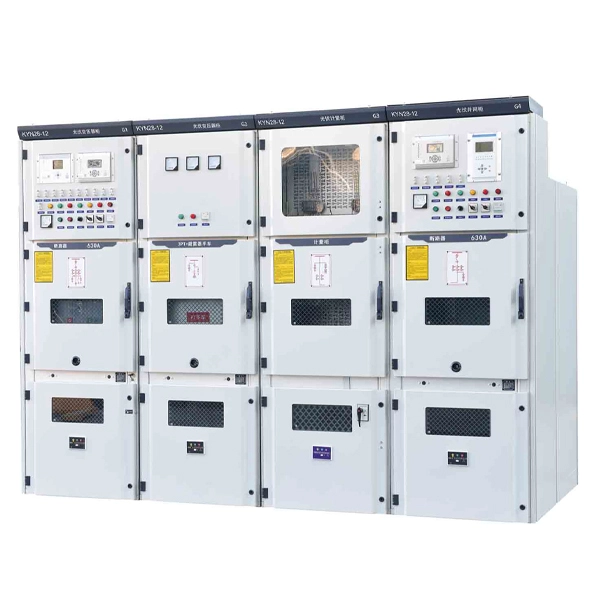

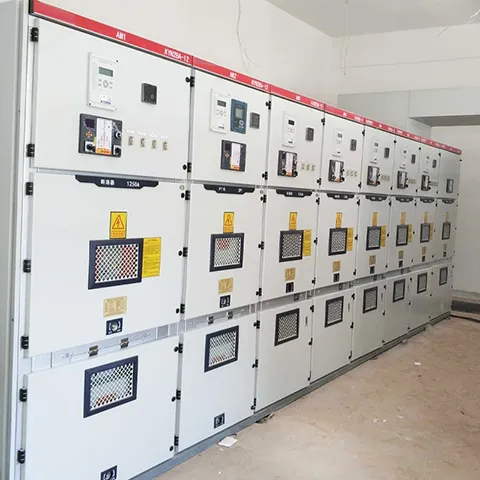

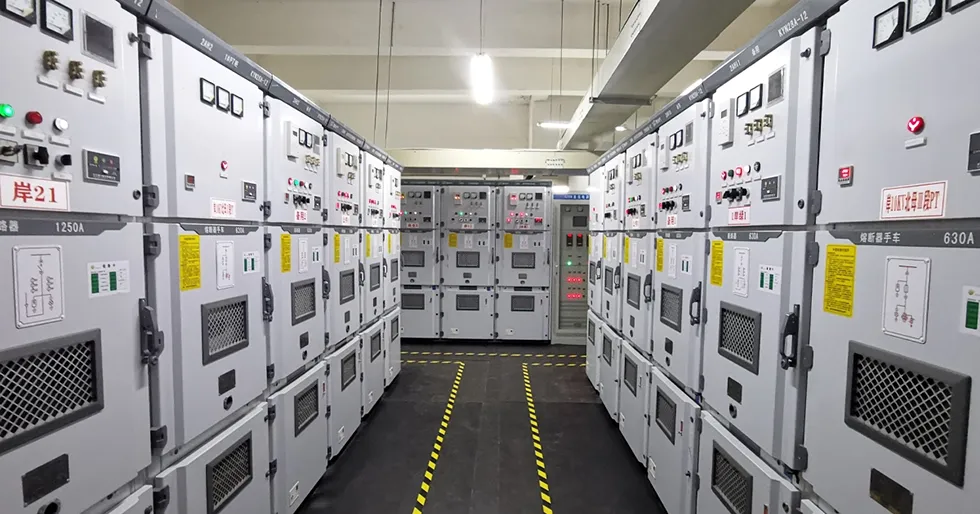

Produktionswerkstatt
Wie wählt man?
Bei der Auswahl empfiehlt es sich, die folgenden wesentlichen Parameter und Funktionsanforderungen zu klären:
1. Elektrische Parameter
Bitte ermitteln Sie vor der Bestellung die folgenden wichtigen technischen Parameter wie Nennspannung, Nennstrom und Nennkurzschlussstrom des Systems.
2. Funktionsschema
Bitte ermitteln Sie vor dem Kauf das gewünschte Funktionsschema, z. B. Einspeiseschrank, Abgangsschrank, PT-Schrank, Messschrank, Sammelschienenschrank usw.
3. Kernkomponenten
Sie müssen vor Ihrer Bestellung die Marke oder die technischen Anforderungen für Kernkomponenten, einschließlich Leistungsschalter, Stromwandler, Spannungswandler, Erdungsschalter usw., sicherstellen.
4. Intelligente Anforderungen
Bitte bestätigen Sie, ob intelligente Funktionen wie Online-Überwachung und Strom-IoT-Erkennung erforderlich sind.
5. Besondere Umgebungen
Bestellen Sie für den Einsatz in großen Höhen den Plateau-Typ und wenden Sie sich an den Hersteller, um die spezifischen Betriebsbedingungen zu erfüllen.

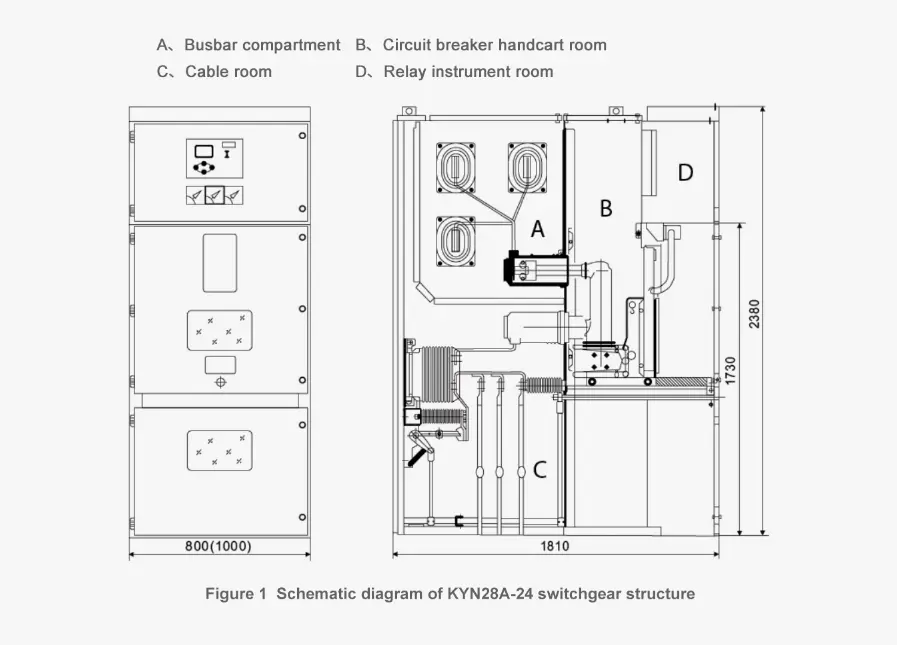

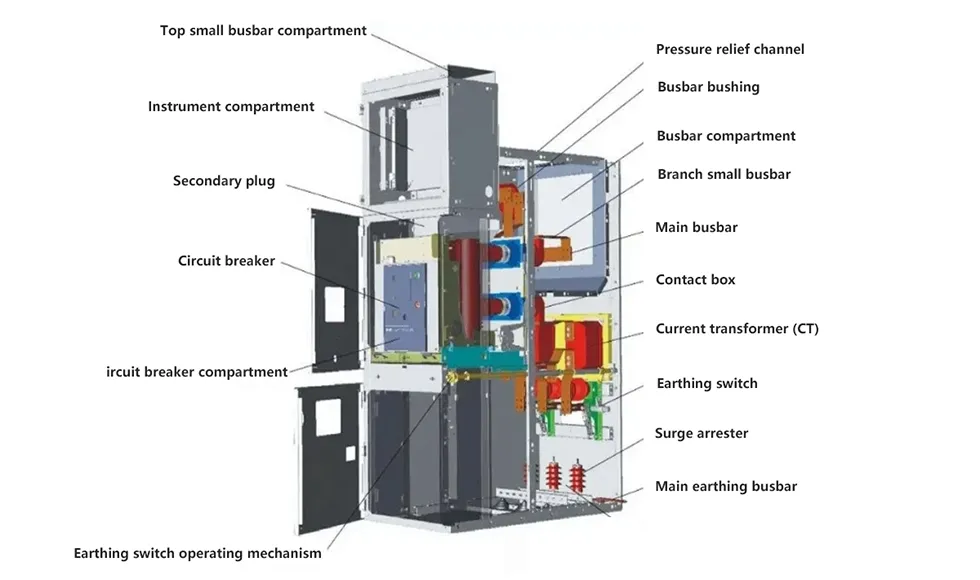

Schematische Darstellung der Schaltanlagenstruktur KYN28A-24

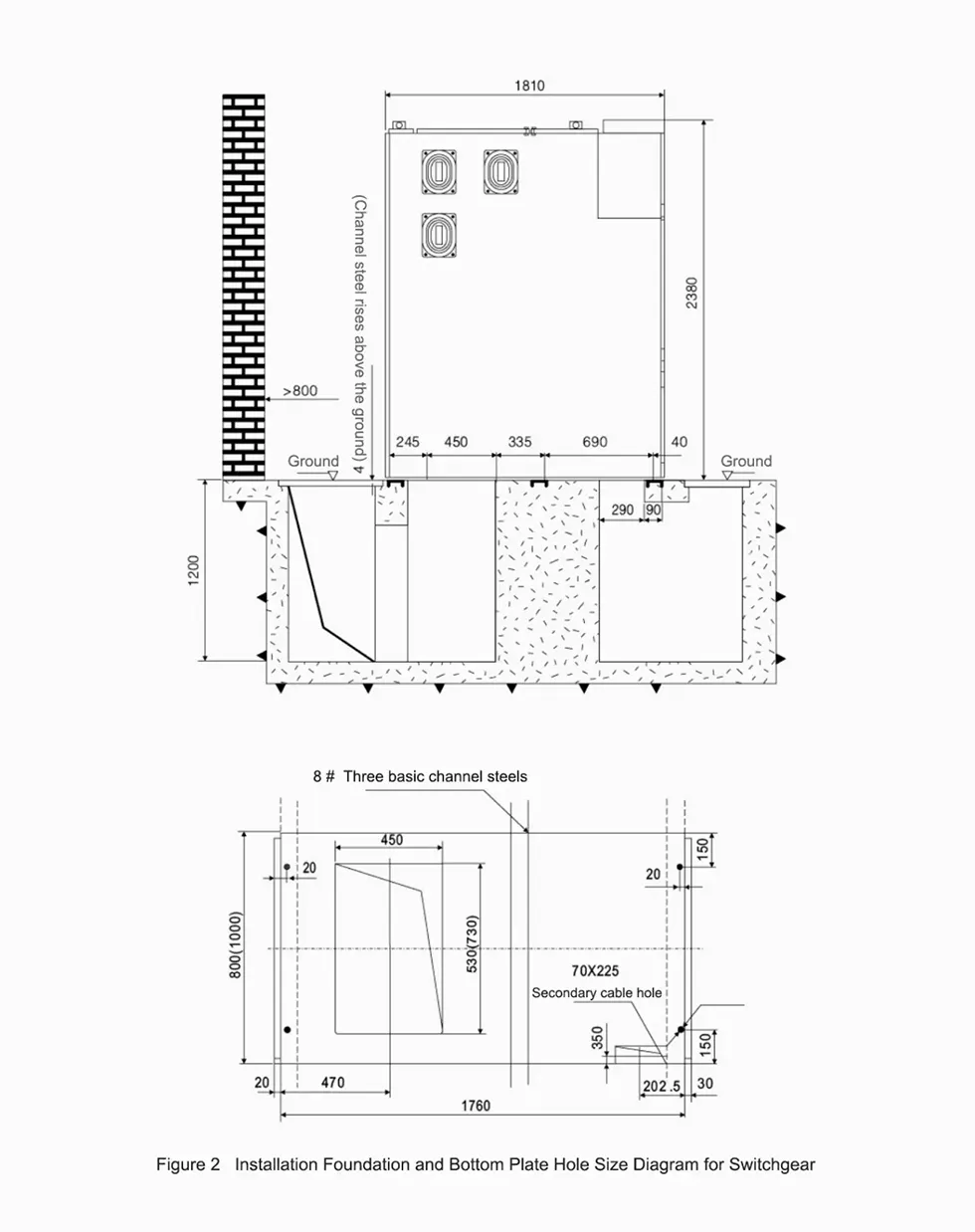

Installationsfundament und Lochgrößendiagramm der Bodenplatte

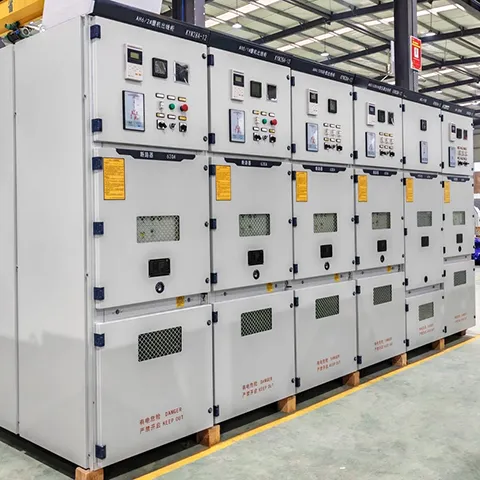

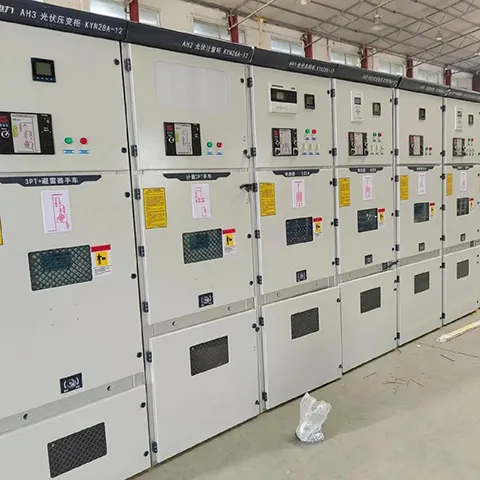

Produktshows
