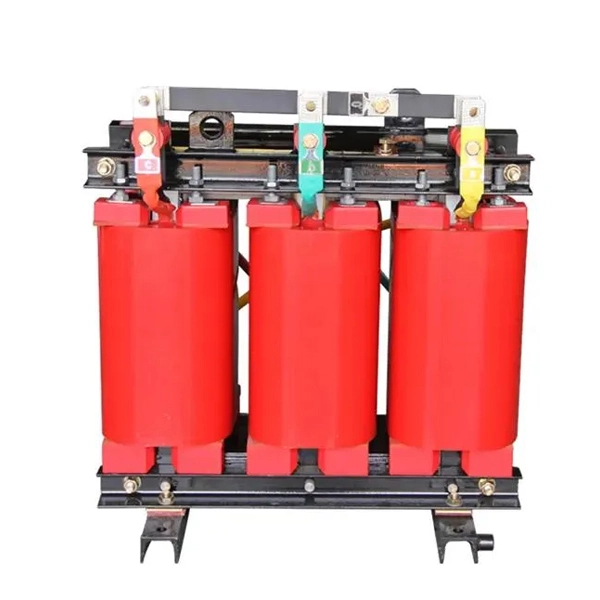

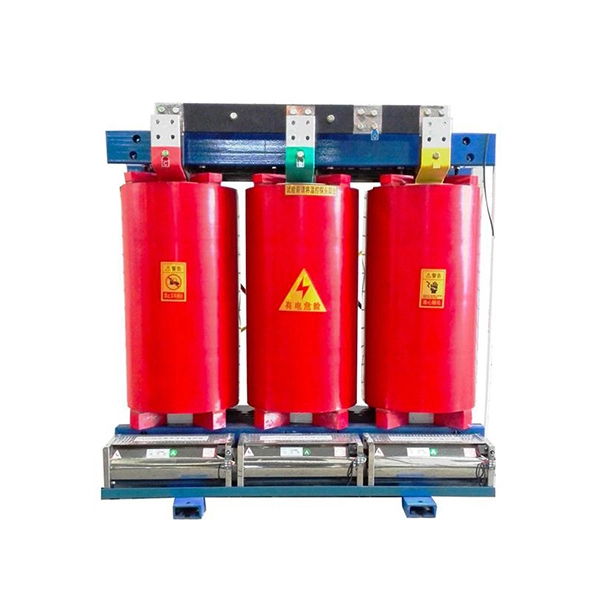

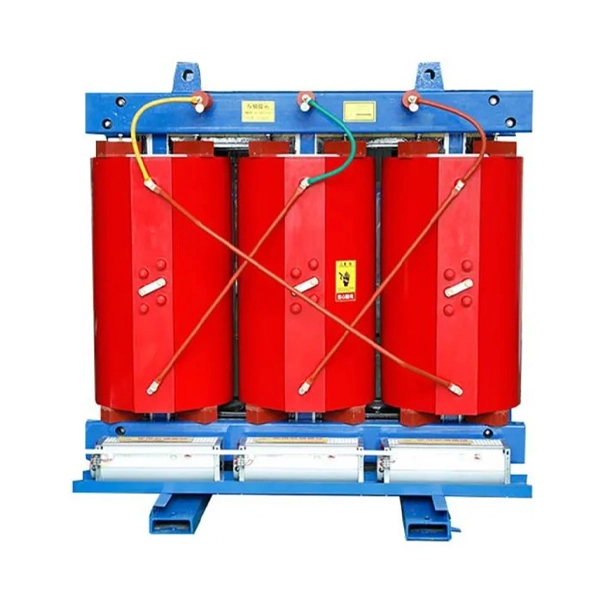

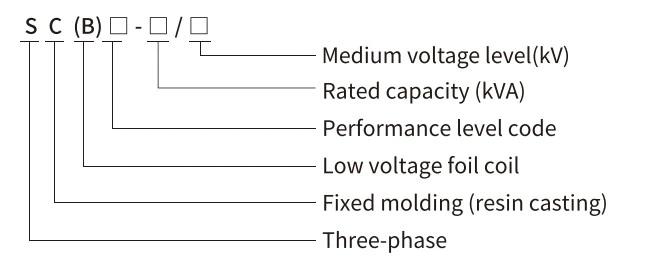

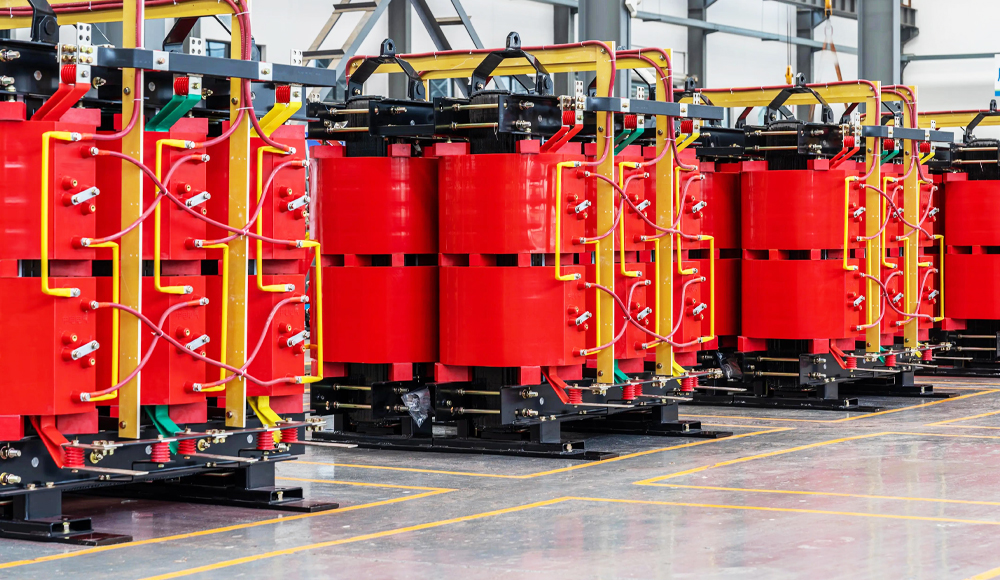

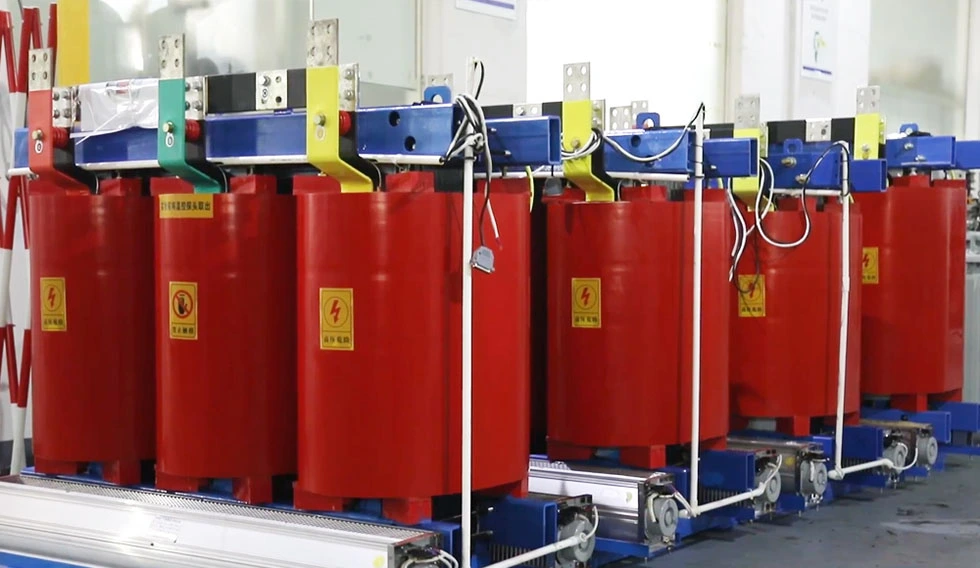

Cotenele ist ein bekannter Transformatorenhersteller in China. Unser10-kV-Trocken-Stromverteilungstransformator für den Innenbereichhat erhebliche Vorteile, darunterFlammhemmung, Feuerbeständigkeit, Explosionsbeständigkeit, wartungsfreier Betrieb, schadstofffreie Leistung und kompakte Struktur. Mit vollständig geschlossenen, gekapselten Wicklungen können sie direkt am Lastschwerpunkt installiert werden. Dank wissenschaftlich fundierter Konstruktion und fortschrittlicher Gusstechniken zeichnet sich der Epoxidharz-Trockentransformator der Serie SC (B) ausgeringe Teilentladung, geringes Betriebsgeräusch und hervorragende Wärmeableitungsfähigkeit. Unter forcierter Luftkühlung können sie über längere Zeiträume kontinuierlich mit 125 % der Nennlast betrieben werden. Jede Einheit ist mit einem intelligenten Temperaturregler ausgestattet, der Fehleralarm, Übertemperaturwarnung, Übertemperaturauslösung und Black-Box-Aufzeichnungsfunktionen bietet. Über eineSerielle RS485-SchnittstelleUnsere Trockentransformatoren können zur zentralen Überwachung und Steuerung an einen Computer angeschlossen werden.
| Nennkapazität (kVA) | Spannungskombination | Bezeichnung der verbundenen Gruppe | Verlustleistung im Leerlauf (W) | Lastverlust (W) | Leerlaufstrom (%) | Impedanzspannung (%) | Außengröße (L×B×H) Installation 4-Φ18 (mm) | Gesamtgewicht (kg) | ||||
| Mittelspannung (kV) | Klopfbereich | Niederspannung (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 oder andere |
Dyn11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

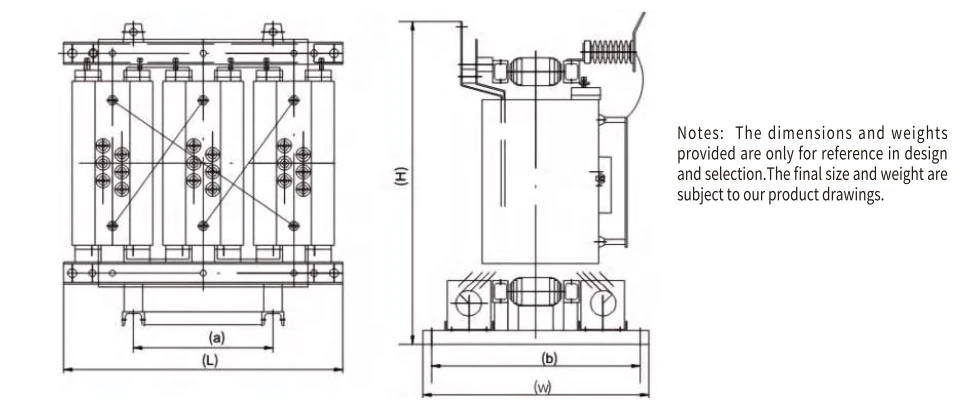

SCB11-30~2500/10kV Transformatorabmessungen
| Nennkapazität (kVA) | Spannungskombination | Bezeichnung der verbundenen Gruppe | Verlustleistung im Leerlauf (W) | Lastverlust (W) | Leerlaufstrom (%) | Impedanzspannung (%) | Außengröße (L×B×H) Installation 4-φ18 (mm) | Gesamtgewicht (kg) | ||||
| Mittelspannung (kV) | Klopfbereich | Niederspannung (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 oder andere |
Dyn11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
SCB12-30~2500/10kV Transformatorabmessungen
| Nennkapazität (kVA) | Spannungskombination | Bezeichnung der verbundenen Gruppe | Verlustleistung im Leerlauf (W) | Lastverlust (W) | Leerlaufstrom (%) | Impedanzspannung (%) | Außengröße (L×B×H) Installation 4-φ18 (mm) | Gesamtgewicht (kg) | ||||
| Mittelspannung (kV) | Klopfbereich | Niederspannung (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 oder andere |
Dyn11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1075×750×1000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2,5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
SCB13-30~2500/10kV Transformatorabmessungen
Um die beste elektrische Leistung, mechanische Festigkeit und das beste Wärmemanagement zu erreichen, besteht die innere Struktur eines Trockentransformators aus mehreren Schlüsselkomponenten, die alle sorgfältig entworfen werden müssen.
1. Magnetkern
Das Hauptmaterial des Magnetkerns eines Trockentransformators ist im Allgemeinenlaminierter Elektrostahl (Siliziumstahl)oder andere ferromagnetische Materialien, die Wirbelstromverluste und Hystereseverluste reduzieren können. Die Form des Magnetkerns kann rechteckig, kreisförmig oder elliptisch usw. sein.
2. Wicklungen
Die Wicklungen eines Trockentransformators bestehen ausPrimär- und Sekundärwicklungen, typischerweise aus Kupfer- oder Aluminiumleitern. Obwohl Kupfer eine bessere Leitfähigkeit als Aluminium aufweist, entscheiden sich einige Kunden häufig für Aluminiumleiter für ihre Wicklungen, um Kosten zu sparen.
3. Isoliersystem
Das Isolationssystem eines Trockentransformators sorgt für elektrische Isolierung und mechanische Unterstützung der Wicklungen und umfasst hauptsächlich:
Epoxidharzverguss (Gießharz):Die Wicklungen sind vollständig mit Epoxidharz versiegelt, was einen guten Schutz vor Feuchtigkeit, Staub und mechanischer Beanspruchung bieten kann.
Vakuum-Druckimprägnierung (VPI):Die Wicklungen werden unter Vakuum und Druck mit Polyesterharz der Klasse H imprägniert. Diese Rolle dient der Verbesserung der dielektrischen Festigkeit, der mechanischen Festigkeit und der thermischen Stabilität des Trockentransformators.
Vakuum-Druckkapselung (VPE):Wicklungen haben eine dickere Isolationsbeschichtung als VPI.
4. Klemmstruktur
Die Klemmstruktur wird normalerweise zur Befestigung der Wicklungen und der Kernbaugruppe verwendet. Sie kann für mechanische Festigkeit sorgen und eine ordnungsgemäße Ausrichtung gewährleisten, wobei Kühlkanäle oder Öffnungen für die Luftzirkulation vorgesehen sein können.
5. Gehäuse
Alle Komponenten sind in einem Gehäuse montiert und die Gehäuse sind unterteiltbelüftet, unbelüftet oder versiegelt, basierend auf der Anwendungsumgebung. Die belüfteten Gehäuse ermöglichen eine natürliche oder erzwungene Luftzirkulation zur Kühlung, während nicht belüftete Designs in Umgebungen verwendet werden, die leitfähige, korrosive oder brennbare Materialien enthalten.
1. Sicherheitsvorteile
Reduzierte Brandgefahr:Die Trockentransformatoren enthalten kein brennbares Isolieröl und bergen keine Brand- und Explosionsgefahr.
Selbstverlöschende Eigenschaften:Feste Isolationsmaterialien der Trockentransformatoren sind von Natur aus schwer entflammbar.
Keine giftigen Gasemissionen:Unter Lichtbogenbedingungen setzen die Trockentransformatoren keine gefährlichen Gase frei.
2. Umweltvorteile
Umweltfreundlich:Da der Trockentransformator kein Öl ausläuft oder verschüttet, können Bedenken hinsichtlich einer Grundwasserverschmutzung beseitigt werden.
Recycelbar:Bis zu 90 % der Materialien der Trockentransformatoren sind am Ende ihrer Lebensdauer recycelbar.
Keine besondere Eindämmung erforderlich:Für die Trockentransformatoren muss kein auslaufsicheres Auffangbecken installiert werden.
3. Betriebsvorteile
Diese Trockentransformatoren erfordernpraktisch keine Wartung---keine Flüssigkeitsprüfung oder Ölfiltration, nur eine gelegentliche Sichtprüfung---und verfügen über eineverlängerte Lebensdauer von über 20 Jahren. Aufgrund geringerer Standortbeschränkungen und fehlender Grundwasserschutzmaßnahmen weisen Trockentransformatoren geringere Installationskosten auf. Und sie können direkt in der Nähe des eigentlichen Laststandorts installiert werden, wodurch Leitungsverluste deutlich reduziert werden können.
4. Anwendungsflexibilität
Trockentransformatoren können in Innenräumen mit hohen Brandschutzanforderungen installiert und eingesetzt werden. Gleichzeitig widerstehen ihre vollständig geschlossenen Gehäuse der Gefahr des Untertauchens von Wasser in überschwemmungsgefährdeten Gebieten. Das feuchtigkeitsbeständige Isolationssystem von Trockentransformatoren gewährleistet nicht nur eine stabile elektrische Leistung in Umgebungen mit hoher Luftfeuchtigkeit, sondern verhindert auch wirksam Kondensation.
